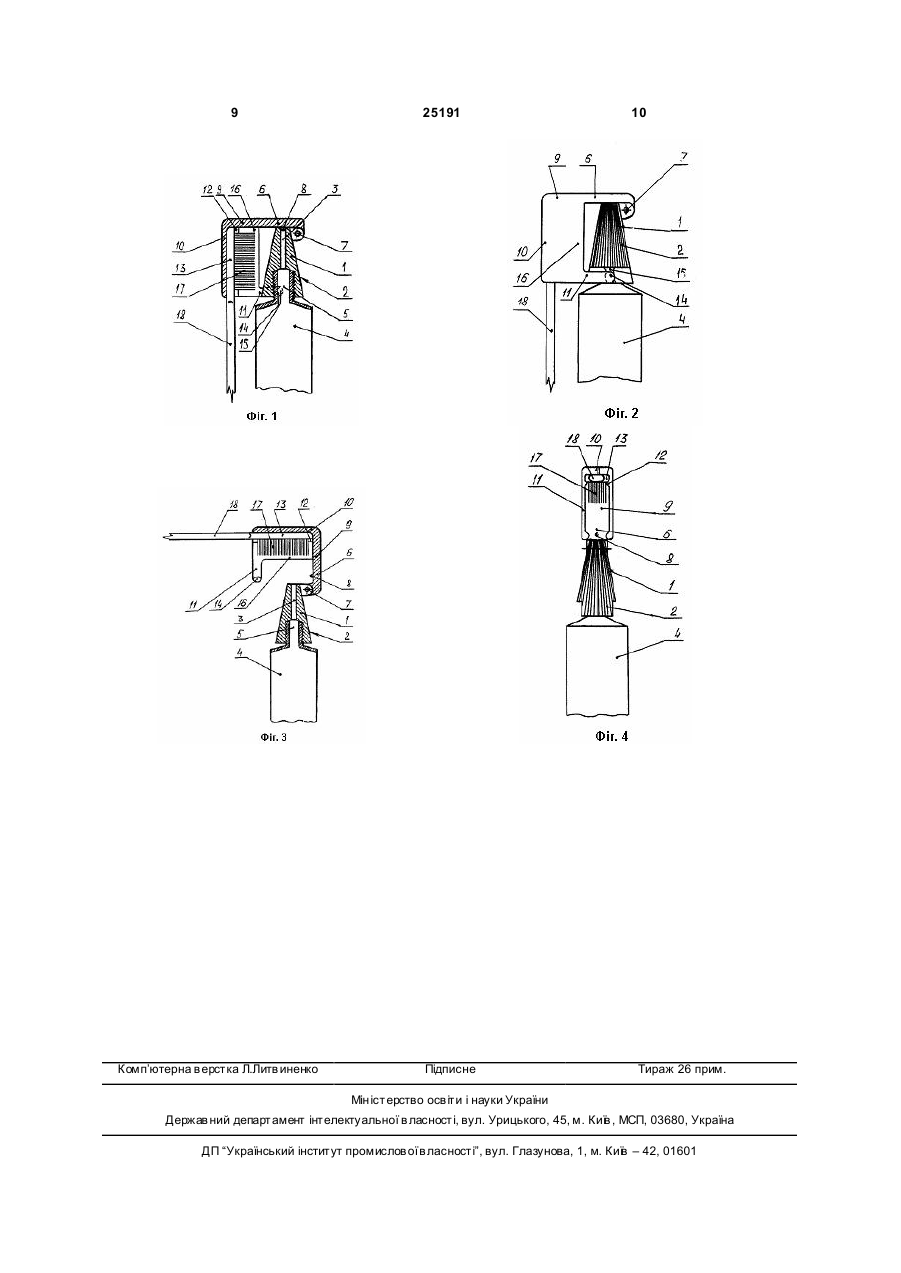

Кришка для тюбика зубної пасти

Кришка для тюбика зубної пасти, що виконана у вигляді довгастого зрізаного конуса з полімерного матеріалу з подовжнім рифленням на зовнішній поверхні і з внутрішнім наскрізним осьовим циліндричним отвором, з одного боку (поверненого до тюбика) оснащеним внутрішньою різьбою для нагвинчування кришки на циліндричний вузол випуск у вмісту тюбика, на якому виконана відповідна зовнішня різьба, а з іншого боку - зворотною заслінкою з заглушкою, виконаною у вигляді півсфери, діаметром, що відповідає діамет 3 25191 відповідно. Такі кришки широко використовуються в тюбиках для збереження і видачі зубної пасти [див. Міжнародну заявку №WO 2006/072865 з класу В65D35/10 опубліковану 13.07.2006p.]. Основним недоліком цієї кришки є те, що вона, після відгвинчування, цілком відокремлюється від тюбика, тобто, не має з ним кінематичного або іншого фізичного зв'язку, що створює визначені незручності при подальшому користуванні тюбиком, особливо, якщо в ньому зберігається зубна паста. Справа в тому, що для відкриття тюбика з такою кришкою треба задіяти обидві руки: в одній руці утримують тюбик, а другою відгвинчують кришку, після чого вона виявляється в тій же ж руці. Тепер, щоб взяти зубну щітку, кришку треба кудись покласти, а це не завжди виявляється можливим, особливо, при догляді за зубами в нестаціонарних умовах, наприклад, при чищенні зубів у по хідних умовах біля водойму або в туалетній кімнаті залізничного пасажирського вагона, де є поличка для цих цілей, яка, м'я ко кажучи, викликає сумнів у її належній гігієнічній чистоті. Спроби вирішити проблему забезпечення механічного зв'язку кришки з тюбиком після його відкриття, зрозуміло, починалися. Наприклад, для цього тюбик постачають додатковим фіксатором кришки, що конструктивно повторює вузол випуску вмісту тюбика, з тією лише різницею, що у фіксаторі кришці відсутній наскрізний отвір для проходу вмісту тюбика. Для розміщення фіксатора кришки на голівці тюбика, її конструкція змінена. Вона сплюснута з боків, причому вузол випуску вмісту зміщений до одного з країв голівки, а фіксатор кришки зміщений до протилежного краю. При необхідності використання вмісту тюбика, кришку відгвинчують з вузла випуску і нагвинчують на фіксатор [див. авторське свідоцтво СРСР №1495237 з класу В65D35/10 опубліковане 23.07.1989p.]. Таке удосконалення не тільки спричиняє суттєве ускладнення конструкції тюбика, але і не дозволяє цілком використовувати його вміст, що і визначило подальшу долю такого тюбика: це технічне рішення не знайшло належного застосування в тюбиках зубної пасти, що виробляються вітчизняною та закордонною промисловістю. Ще одним суттєвим недоліком відомої кришки для тюбика є обмеженість її функціональних можливостей. Наявність цього недоліку пояснюється наступним. Зубну пасту з тюбика видавлюють на щетину зубної щітки. З цього виходить, що тюбик із зубною пастою і зубною щіткою, ніби доповнюють один одного, утворюючи набір для догляду за порожниною рота. Тому обов'язково взаємодіють і не використовуються окремо один від іншого. Отже, вони завжди повинні знаходитися поруч для зручності. Заради цього і створюють всілякі пристрої. Наприклад, відомий пристрій для зубних щіток і тюбика з зубною пастою, що містить вертикальний кістяк, на якому закріплені дві горизонтальні однакові пластини з розташованими точно один під одним отворами для розміщення зубних щі ток. Нижня 4 частина кістяка вигнута під прямим кутом з утворенням площадки для упора щіток, що забезпечує можливість витягування щіток, не торкаючись пальцями щетини, і вигнутої за довільним радіусом полички під тюбик із зубною пастою [див. патент Росії №2196496 з класу А47G1/09, 5/18, А47G29/08 опублікований 20.01.2003p.]. Однак таке конструктивне рішення проблеми не тільки спрощує, а навпаки, все ускладнює. У цьому випадку комплект для очищення зубів поповнився додатковим виробом - утримувачем зубної щітки і тюбика зубної пасти, що, у цілому, збільшило його обсяг і, зрозуміло, вартість, зробило менш зручним для транспортування і використання в нестаціонарних умовах. Усувається цей недолік за допомогою технічного рішення, виконаного у виді пристрою для чищення зубів, що поєднує в єдину конструкцію зубну щітку і тюбик зубної пасти. Цей пристрій для чищення зубів містить закріплену на ручці-утримувачі щетину, тюбик із засобом, що чистить, і пробку, що дозволяє видавлювати вміст тюбика безпосередньо над щетиною. Пристрій містить рухливе ложе, що виконане з бортами для кріплення тюбика і напрямними для кріплення і переміщення під ним ручки-утримувача і пробки, виконаної у виді р ухливого штока, що має стопор. Ручка-утримувач наділена двома обмежниками, а рухливе ложе має виступ і обмежник. Тюбик-щітка дозволяє одержати зубну щітку зі змінним тюбиком, що переміщається по ручці-утримувачі, із зубною пастою для зручності користування [див. патент Росії №2255708 з класу А61С17/22 опублікований 17.07.2005р.]. Безумовно, це технічне рішення дозволило вирішити проблему поєднання зубної щітки і тюбика в єдину конструкцію, але ціною відмовлення від цих виробів, що серійно випускаються промисловістю, окремо. По-перше, тюбик має не традиційну (трубчасту) форму інакше він не буде прилягати до рухливого ложа. Отже, необхідне нове обладнання для його виготовлення, однак, з погляду на масовість виробництва засобів гігієни зубів, збут таких тюбиків буде зазнавати утр уднення, оскільки в продажі є й інші конструкції зубних щіток у великому асортименті, особливо простих, у яких кріплення подібного тюбика з зубною пастою не передбачено, а попит на них стійкий. З цього випливає, що подібні тюбики повинні випускатися малими партіями, що робить виготовлення коштовного обладнання економічно не виправданим. По-друге, такий тюбик повинний мати невеликі розміри, оскільки, у протилежному випадку, щіткою-тюбиком незручно користуватися: незручно тримати в руці. А якщо врахувати, що, міру витрати зубної пасти, «ручка» щітки-тюбика змінює свій обсяг, до неї неможливо звикнути, що також для багатьох користувачів стає фактором, що обмежує привабливість користування виробом. Є недоліки й у самої зубної щітки. По-перше, її ручка досить широка (для розміщення в ній тюбика), отже, її складно утримувати в маленькій руці, тим паче нею маніпулювати. Це відноситься 5 25191 до дітей. Тобто конструкція обмежує область її застосування. По-друге, така щітка-тюбик, через конструктивну складність, має високу вартість. Однак, з гігієнічних розумінь, зубну щітку варто часто змінювати, але її висока ціна не сприяє цьому. І нарешті, догляд за такою щіткою-тюбиком різко ускладнюється через наявність у ній численних напівзакритих порожнин і перегинів, тобто місць, де будуть накопичуватися, як залишки вологи і пасти, так і хвороботворні мікроорганізми, оскільки такі зони для них є сприятливим місцем для розмноження. Найбільш близькою за своєю суттю й ефективністю, що досягається, та приймається за прототип, є знімна кришка для тюбика, що виконана у вигляді довгастого усіченого конуса з полімерного матеріалу з подовжнім рифленням на зовнішній поверхні, і з внутрішнім наскрізним осьовим циліндричним отвором, з одного боку (зверненого до тюбика) наділеним внутрішнім різьбленням для нагвинчування кришки на циліндричний вузол випуску вмісту тюбика, на якому виконано відповідне зовнішнє різьблення, а з іншого боку - зворотною заслінкою з заглушкою, виконаною у вигляді півсфери, діаметром, що відповідає діаметрові осьового отвору в кришці для його перекриття, і зв'язаною з кришкою за допомогою кінематичного зв'язку, наприклад, гнучкої пластикової смуги або шарніру. Таку кришку попередньо нагвинчують на різьбову частину вузла випуску пасти тюбика. Для відкриття тюбика, заслінку відвертають нагору, а для закриття - опускають донизу. При цьому заглушка входить в осьовий отвір кришки і захищає вміст тюбика від висихання або мимовільного виходу вмісту з тюбика. Такі кришки широко розповсюджені в тюбиках для збереження і видачі зубної пасти. Їхня перевага - немає сенсу щоразу відгвинчувати кришку. Досить одним рухом відкрити заслінку і доступ до вмісту тюбика вільний [див. кришку до тюбика зубної пасти «Colgate Макс Шфеш» виробництва компанії Colgate-Palmolive (Guangzhou) Co,. Ltd, # 338 Qing Nian Rood, GETDD, Guangzhou, China, 2007]. Безумовно, тюбиком із зубною пастою, оснащеним такою кришкою з заглушкою, користуватися зручніше, але ця зручність далася ускладненням конструкції кришки. Однак проблема розміщення зубної щітки біля тюбика зубної пасти для їхнього спільного збереження залишилася не вирішеною, а наявність заслінки не може її вирішити, оскільки в її конструкції не передбачена наявність елементів для утримання зубної щітки. У цьому плані заслінка не може цілком задовольнити запити споживачів у зручності. Тому функціональні і споживчі можливості відомої кришки з заслінкою для тюбика зубної пасти обмежені, що є основним і суттєвим її недоліком. В основу корисної моделі поставлена задача розширення функціональних і споживчих можливостей кришки для тюбика зубної пасти за рахунок забезпечення можливості утримання зубної щітки за допомогоюповоротної заслінки шляхом оснащення останньої захопленнями для 6 голівки щітки і фіксаторами для кріплення щітки уздовж тюбика з зубною пастою. Рішення поставленої задачі досягається тим, що в знімній кришці для тюбика зубної пасти, що виконана у вигляді довгастого усіченого конуса з полімерного матеріалу з подовжнім рифленням на зовнішній поверхні, і з внутрішнім наскрізним осьовим циліндричним отвором, з одної сторони (зверненої до тюбика) наділеним внутрішнім різьбленням для нагвинчування кришки на циліндричний вузол випуску вмісту тюбика, на якому виконано відповідне зовнішнє різьблення, а з іншого боку - зворотною заслінкою з заглушкою, виконаною у вигляді півсфери, діаметром, що відповідає діаметрові осьового отвору в кришці для його перекриття, і зв'язаної з кришкою за допомогою кінематичного зв'язку, наприклад, гнучкої пластикової смуги або шарніру, відповідно до пропозиції, консольна частина заслінки виконана подовженою і зігнутою у П-подібну форму, причому зігнуті ділянки мають центральний проріз, і на першій відігнутій ділянці виконані внутрішні зустрічно спрямовані подовжні напрямні для заходу голівки зубної щітки, а на консольних кінцях другої відігнутої ділянки виконані внутрішні зустрічно спрямовані стовщення для зачеплення за адекватні поглиблення, що виконані на зовнішній поверхні кришки, при цьому на першій відігнутій ділянці встановлені паралельні шторки висотою, що дорівнює сумарній товщині голівки і висоти щетини зубної щітки. У запропонованій кришці заслінка виконує не тільки функцію пробки, але і надійного утримувача зубної щітки, що дозволяє розміщати зубну щітку паралельно тюбикові, що робить комплект засобів для догляду за зубами досить компактним і зручним для транспортування і збереження. При цьому голівка зубної щітки захищена шторками від контакту із зовнішнім середовищем, що забезпечує її чистоту. Сутність запропонованого технічного рішення пояснюється ілюстративним матеріалом, на якому зображене наступне: Фіг.1 - конструкція запропонованої кришки для тюбика з зубною щіткою, у положенні, коли тюбик закритий, вигляд з боку, поздовжній розріз; Фіг.2 - те ж саме, загальний вид; Фіг.3 - те ж саме, коли тюбик відкритий, вигляд з боку, поздовжній розріз; Фіг.4 - те ж саме, загальний вигляд з торця. Запропонована знімна кришка для тюбика виконана у вигляді довгастого усіченого конуса 1 з полімерного матеріалу з подовжнім рифленням 2 на зовнішній поверхні. Всередині конуса 1 виконаний наскрізний осьовий циліндричний отвір 3 для проходу вмісту тюбика 4, у даному випадку, зубної пасти. З одного боку (зверненого до тюбика 4) осьовий отвір 3 наділений внутрішнім різьбленням для нагвинчування кришки на циліндричний вузол випуску 5 вмісту тюбика 4. Для цього на вузлі випуску 5 виконане відповідне зовнішнє різьблення. З іншого боку до осьового отвору 3 примикає поворотна заслінка 6, що зв'язана з кришкою за допомогою кінематичного 7 25191 зв'язку, у даному випадку, за допомогою зворотного шарніра 7. На заслінці 6, напроти осьового отвору 3 є заглушка 8, яка виконана у вигляді півсфери, діаметром, що відповідає діаметрові осьового отвору 3 у кришці. Ця заглушка 8 перекриває осьовий отвір, коли заслінка 6 закрита. Консольна частина 9 заслінки 6 виконана подовженою і зігнутою в П-подібну форму. Зі гнуті ділянки 10 і 11 мають центральний проріз, що відокремлює протилежні стінки одна від одної. На першій відігнутій ділянці 10 виконані внутрішні зустрічно спрямовані подовжні напрямні 12 для заходу голівки 13 зубної щітки. На консольних кінцях другої відігнутої ділянки 11 виконані внутрішні зустрічно спрямовані стовщення 14 для зачеплення за адекватні поглиблення 15, виконані на зовнішній поверхні конуса 1. На першій відігнутій ділянці 10 установлені паралельні шторки 16 висотою, що дорівнюється сумарно товщині голівки 13 і висоті щетини 17 зубної щітки. Довжина першої відігнутої ділянки 10 дорівнює довжині голівки 13 зубної щітки і довжині конуса 1 кришки. Довжина другої відігнутої ділянки 11 дорівнює відстані від першої відігнутої ділянки 10 до центральної осі конуса 1. Подальша сутність корисної моделі пояснюється разом із принципом роботи запропонованої кришки. В істотному стані тюбик 4 закритий і ручка 18 зубної щітки розташовується паралельно тюбикові 4 (Фіг.1). Для відкриття тюбика 4, зубн у щітку беруть за ручку 18 і повертають у напрямку від тюбика 4. При цьому заглушка 8 виходить з осьового отвору 3, відкриваючи прохід для зубної пасти (Фіг.3). Далі зубну щітк у висувають з першої відігнутої ділянки 10, наносять на її щетин у 17 зубну пасту і використовують за прямим призначенням. Після закінчення чищення зубів, зубну щітк у вимивають проточною водою і всувають по напрямним 12 у першу відігнуту ділянку 10. При цьому напрямні 12 чітко позиціонують зубну щітку, а шторки 16 закривають її щетин у 17. Потім ручку 18 зубної щітки розташовують паралельно тюбикові 4. При цьому заслінка 6 повертається у істотний стан, а заглушка 8 замикає осьовий отвір 3. Внутрішні зустрічно спрямовані стовщення 14 входять у зчеплення з поглибленнями 15 і утримують ручку 18 зубної щітки в транспортному положенні, а також запобігають мимовільне відкриття отвору 3. Щоб голівка 13 «не випадала» з напрямних 12, протилежні стінки відігнутих ділянок 10 і 11 доцільно зробити трохи збігаючимися, у межах пружної деформації. Суттєва відмінність об'єкта корисної моделі від раніше відомих полягає в тому, що кришка для 8 тюбика 4 зубної пасти наділена простим пристроєм для утримання зубної щітки, причому не окремим пристроєм, а продовженням заслінки 6 у вигляді прорізних відігнутих ділянок 10 і 11, одна із яких оснащена напрямними 12 і шторками 16, а друга - стовщеннями 14 для фіксації заслінки 6 у закритому стані. Зазначені відмінності, у сукупності, дозволяють розширити функціональні можливості заслінки 6. Тепер вона не тільки закриває осьовий отвір 3, але й одночасно є утримувачем зубної щітки, що підвищує зручність транспортування і збереження пристосувань для нагляду за зубами. Жодна з відомих кришок для тюбиків не може в принципі володіти зазначеними властивостями, оскільки в них не передбачена наявність будь-яких елементів, що дозволяють прикріпити зубну щі тку до тюбика. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - розширення функціональних можливостей за рахунок того, що заслінка є не тільки засобом для перекриття отвору в тюбику, але і пристроєм для утримання зубної щітки; - підвищення зручності користування засобами для догляду за зубами, оскільки тепер зубна щітка завжди зберігається разом з тюбиком зубної пасти; - виключення мимовільного відкриття тюбика за рахунок наявності стовщень на кінцях другої відігнутої ділянки стовщень, що взаємодіють з поглибленнями на конусі кришки; - надійність фіксації голівки зубної щітки за рахунок виконання відігнутих ділянок, які збігаються в межах пружності матеріалу з якого вони виготовлені; - дотримання санітарно-гігієнічних норм за рахунок наявності шторок. Соціальний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, одержують за рахунок підвищення зручності користування комплектом засобів для чищення зубів, оскільки ці два елементи тепер завжди знаходяться разом у компактному виді, зручному для збереження і транспортування. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, одержують за рахунок універсальності і багаторазовості використання кришки. Вона може бути використана у якості самостійного перспективного товару для організації приватного бізнесу, оскільки виготовити її нескладно, а випуск її відноситься до масового виробництва. 9 Комп’ютерна в ерстка Л.Литв иненко 25191 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
