Закупорювальний пристрій “ад-6 лн”

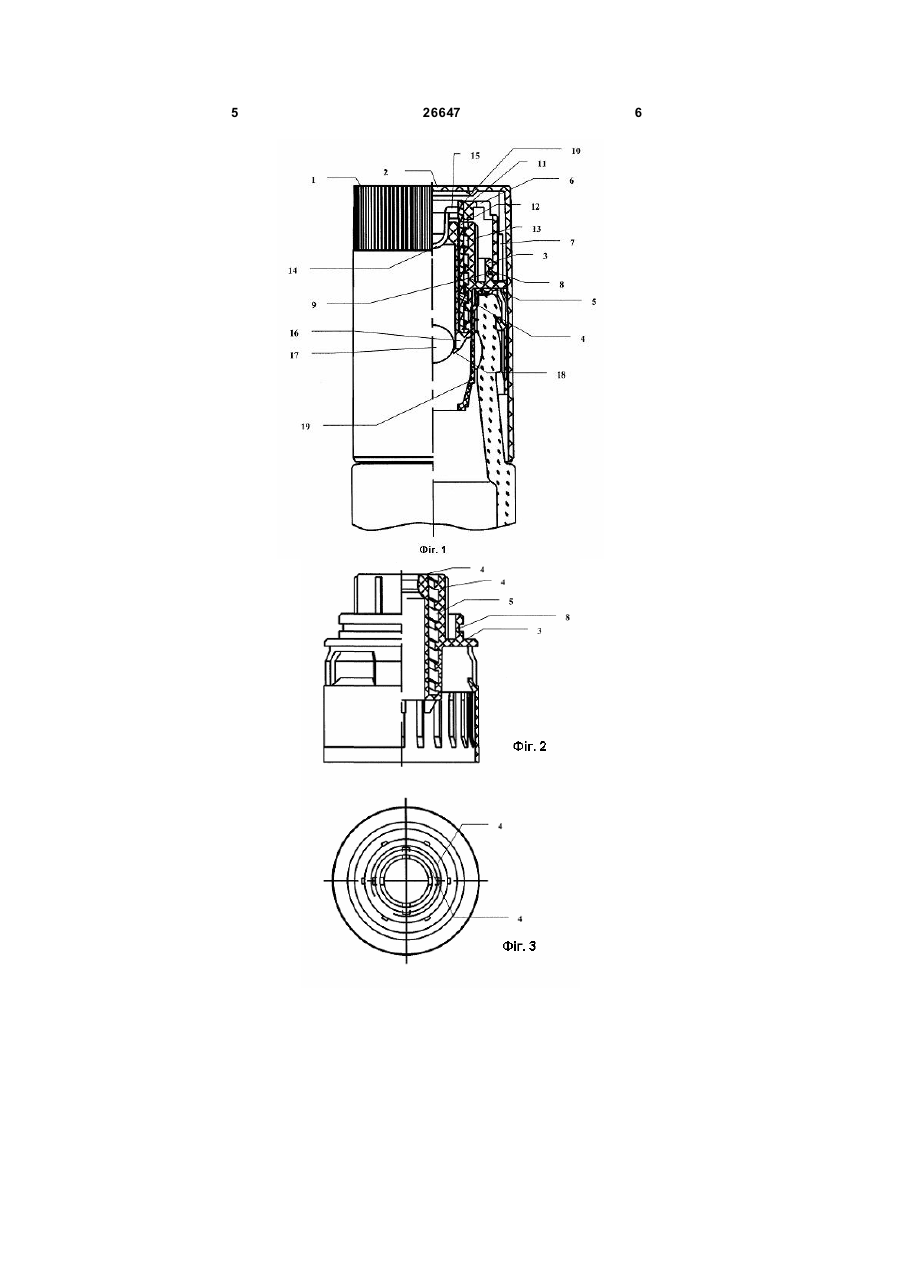

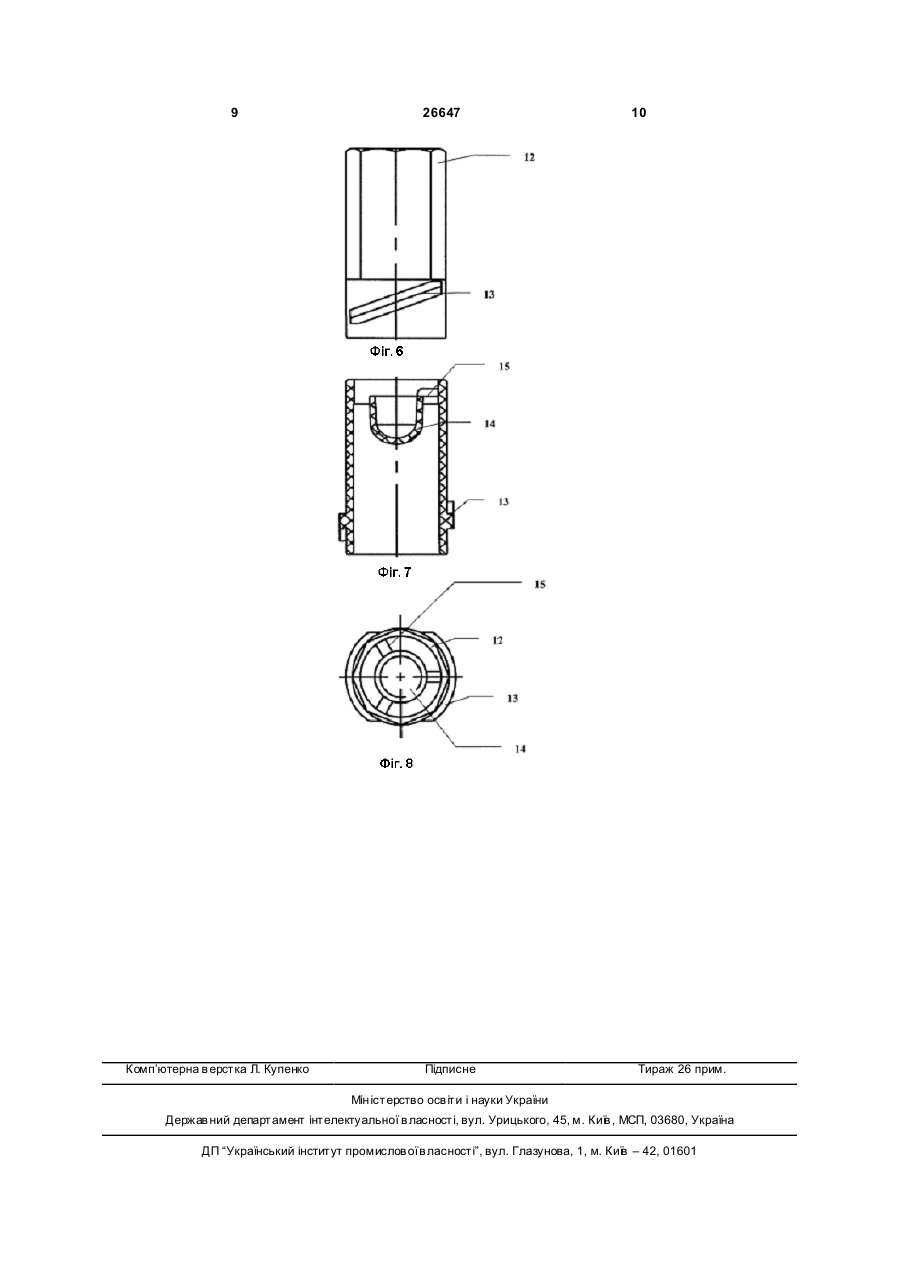

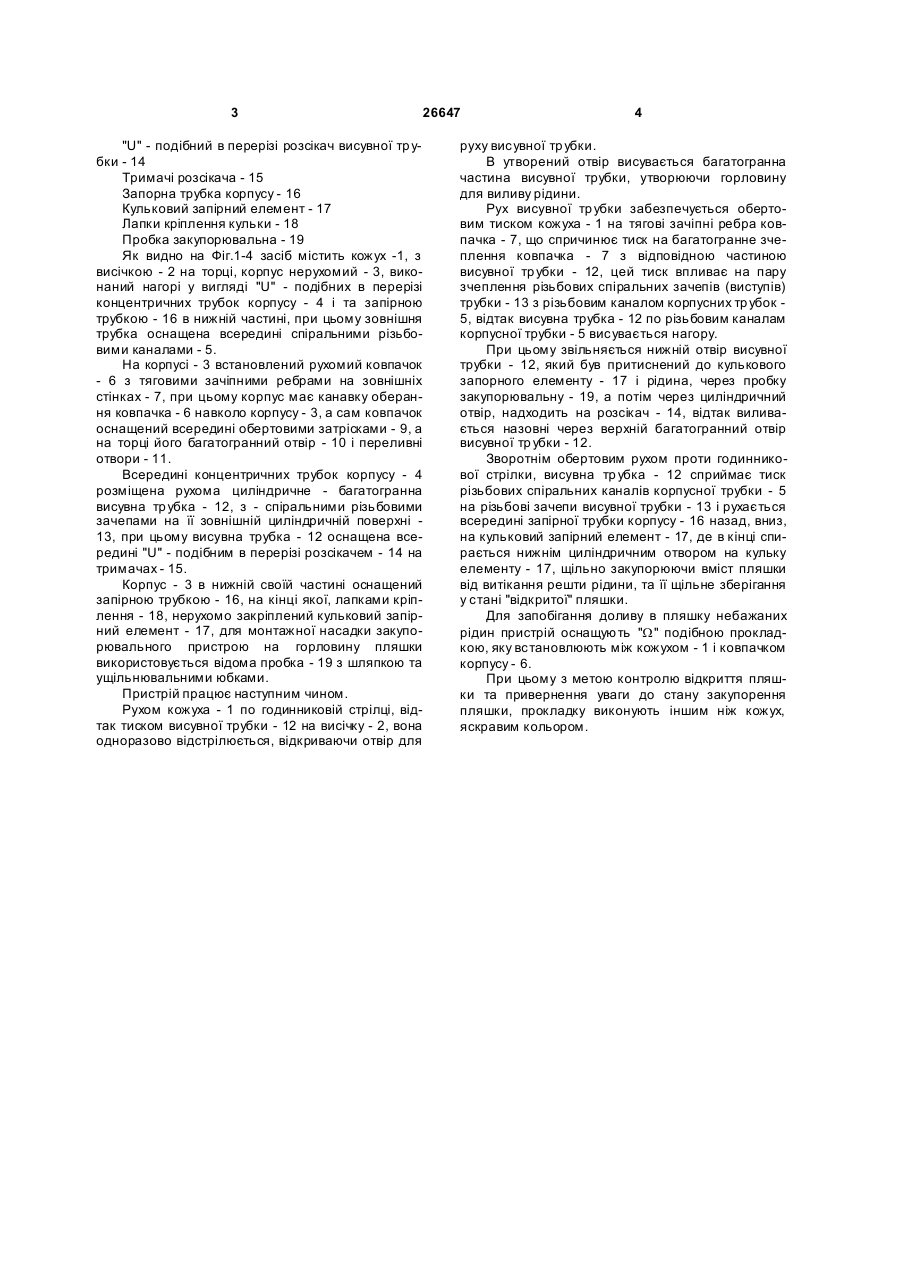

Закупорювальний пристрій, що містить кожух, корпус для дозування і виливання, висувну тр убку, прокладки та засоби для встановлення пристроїв на горловину ємності, рухомі різьбові пристрої відкупорювання та закупорювання, засоби контролю відкриття, який відрізняється тим, що корпус 3 "U" - подібний в перерізі розсікач висувної тр убки - 14 Тримачі розсікача - 15 Запорна трубка корпусу - 16 Кульковий запірний елемент - 17 Лапки кріплення кульки - 18 Пробка закупорювальна - 19 Як видно на Фіг.1-4 засіб містить кожух -1, з висічкою - 2 на торці, корпус нерухомий - 3, виконаний нагорі у вигляді "U" - подібних в перерізі концентричних трубок корпусу - 4 і та запірною трубкою - 16 в нижній частині, при цьому зовнішня трубка оснащена всередині спіральними різьбовими каналами - 5. На корпусі - 3 встановлений рухомий ковпачок - 6 з тяговими зачіпними ребрами на зовнішніх стінках - 7, при цьому корпус має канавку оберання ковпачка - 6 навколо корпусу - 3, а сам ковпачок оснащений всередині обертовими затрісками - 9, а на торці його багатогранний отвір - 10 і переливні отвори - 11. Всередині концентричних трубок корпусу - 4 розміщена рухома циліндричне - багатогранна висувна тр убка - 12, з - спіральними різьбовими зачепами на її зовнішній циліндричній поверхні 13, при цьому висувна трубка - 12 оснащена всередині "U" - подібним в перерізі розсікачем - 14 на тримачах - 15. Корпус - 3 в нижній своїй частині оснащений запірною трубкою - 16, на кінці якої, лапками кріплення - 18, нерухомо закріплений кульковий запірний елемент - 17, для монтажної насадки закупорювального пристрою на горловину пляшки використовується відома пробка - 19 з шляпкою та ущільнювальними юбками. Пристрій працює наступним чином. Рухом кожуха - 1 по годинниковій стрілці, відтак тиском висувної трубки - 12 на висічку - 2, вона одноразово відстрілюється, відкриваючи отвір для 26647 4 руху висувної тр убки. В утворений отвір висувається багатогранна частина висувної трубки, утворюючи горловину для виливу рідини. Рух висувної тр убки забезпечується обертовим тиском кожуха - 1 на тягові зачіпні ребра ковпачка - 7, що спричинює тиск на багатогранне зчеплення ковпачка - 7 з відповідною частиною висувної тр убки - 12, цей тиск впливає на пару зчеплення різьбових спіральних зачепів (виступів) трубки - 13 з різьбовим каналом корпусних тр убок 5, відтак висувна трубка - 12 по різьбовим каналам корпусної трубки - 5 висувається нагору. При цьому звільняється нижній отвір висувної трубки - 12, який був притиснений до кулькового запорного елементу - 17 і рідина, через пробку закупорювальну - 19, а потім через циліндричний отвір, надходить на розсікач - 14, відтак виливається назовні через верхній багатогранний отвір висувної тр убки - 12. Зворотнім обертовим рухом проти годинникової стрілки, висувна тр убка - 12 сприймає тиск різьбових спіральних каналів корпусної трубки - 5 на різьбові зачепи висувної трубки - 13 і рухається всередині запірної трубки корпусу - 16 назад, вниз, на кульковий запірний елемент - 17, де в кінці спирається нижнім циліндричним отвором на кульку елементу - 17, щільно закупорюючи вміст пляшки від витікання решти рідини, та її щільне зберігання у стані "відкритої" пляшки. Для запобігання доливу в пляшку небажаних рідин пристрій оснащують "W" подібною прокладкою, яку встановлюють між кожухом - 1 і ковпачком корпусу - 6. При цьому з метою контролю відкриття пляшки та привернення уваги до стану закупорення пляшки, прокладку виконують іншим ніж кожух, яскравим кольором. 5 26647 6 7 26647 8 9 Комп’ютерна в ерстка Л. Купенко 26647 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
