Захисний пристрій від викидів шлаку і металу з сталеплавильних конвертерів

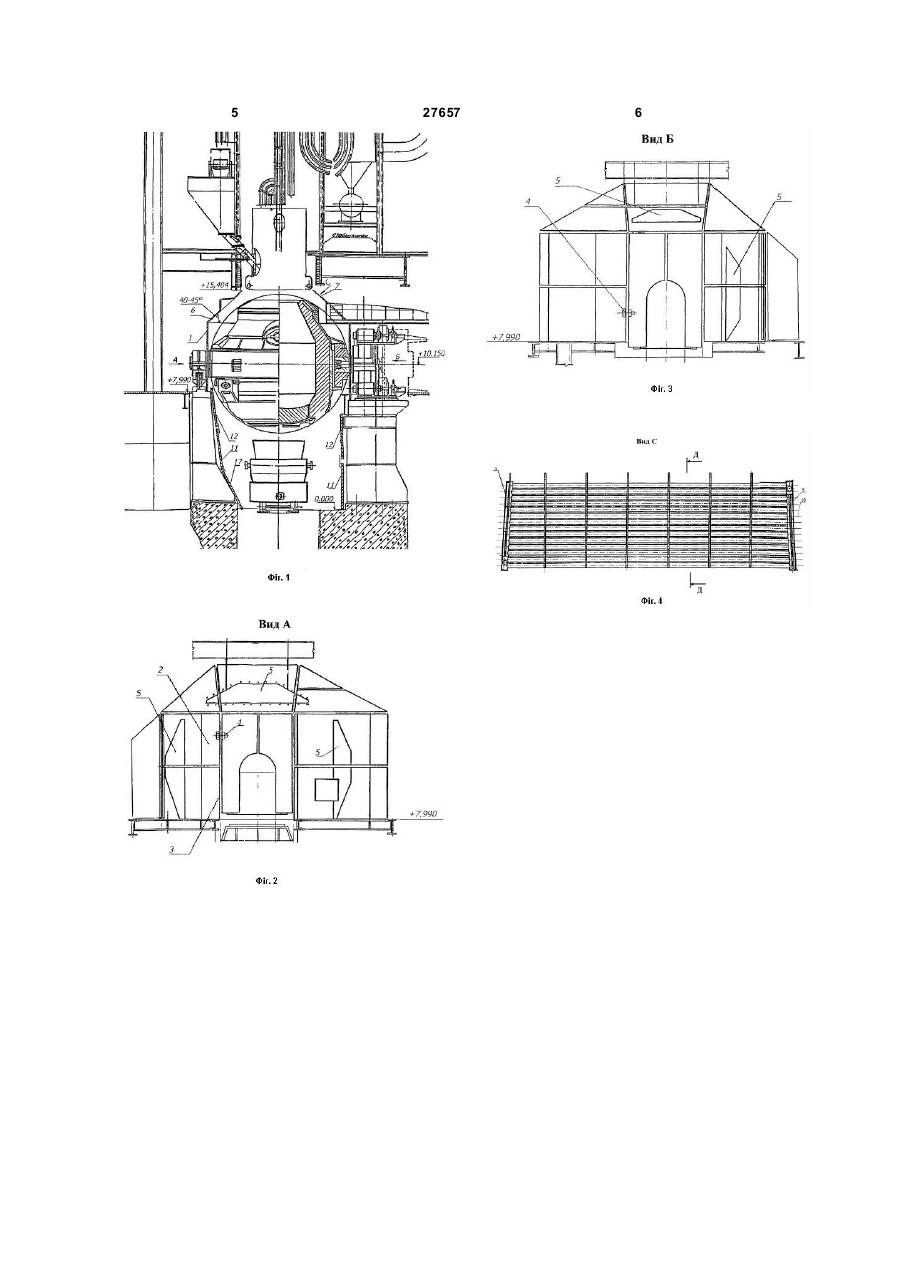

1. Захисний пристрій від викидів шлаку і металу з сталеплавильних конвертерів, що включає металеву огорожу робочої зони конвертера, який відрізняється тим, що огорожу зібрано з окремих ребристих металевих щитів з фланцями, з'єднаних між собою болтами, що утворюють пазухи, причому щити, розташовані 3 27657 4 зменшити жолоблення конструкції. Застосування Більш детально сутність корисної моделі болтового з'єднання щитів на фланцях забезпечує пояснюється описом і посиланням на прикладені простоту заміни окремих щитів. креслення, де зображено: Утворені щитами пазухи, забезпечують - на Фіг.1 - поперечний розріз захисного габарит простору при обертанні конвертера, тобто пристрою; найбільш габаритне опорне кільце конвертера - на Фіг.2 - вид А згідно Фіг.1 (загальний вид проходить у даному просторі, не чіпляючи захисного пристрою з привідного боку конвертера) захисний пристрій. - на Фіг.3 - вид Б згідно Фіг.1 (загальний вид Щити, розташовані над горловиною, особливо захисного пристрою із привідного боку піддаються впливу викидів з конвертера, тому конвертера); нахил їх на 40-45° до обрію дозволить зменшити на Фіг.4 вид Б згідно Фіг.1 ймовірність налипання на них шлаку і метала. (водоохолоджувальний шит, установлений у Центральна частина зазначених щи тів верхній частині захисного пристрою); найбільше піддається впливу відкритого полум'я з - на Фіг.5 - розріз Д-Д згідно Фіг.4; горловини конвертера, тому вони виконані у - на Фіг.6 - шлаковідбійний щит жужільного вигляді трубчасти х водоохолоджувальних коридору; регістрів, що зібрані у плоскі панелі, і прикріплені - на Фіг.7 - вид Е згідно Фіг.6; до інших щитів і металоконструкцій цеху за - на Фіг.8 - вид у плані установки щитів. допомогою, наприклад, підвісок, фланців, Захисний пристрій від викидів шлаку і металу болтових з'єднань і інших кріпильних елементів. зі сталеплавильних конвертерів виконано у вигляді Описаний вище захисний пристрій доцільно металевої огорожі робочої зони конвертера й встановити на робочій площадці, захищаючи складається з огорожі 1 від відм. +7.990 до відм. устаткування й персонал від викидів з конвертера. +15.330, зібраної з окремих ребристих металевих У районі переміщення сталевозу й шлаковозу на щитів 2 із фланцями 3. з'єднаних між собою оцінці 0.000 потрібен захист станин конвертера, болтами 4, виконаними таким чином, що в зборі у крім вимоги до захисту зростають вимоги з відповідних місцях утворюють «кишені» 5. Щити 6, погляду міцності, тому що періодичні збирання розташовані над горловиною конвертера, шлаку і метала механізованими засобами можуть установлені під кутом 40-45 до обрію й утворюють привести до ушкодження щитів. Тому огородження похилу стелю. Щити 6, розташовані по центру збирається з окремих металевих щитів виконаних захисту у вер хній частині, які найбільш часто у ви гляді рам з поперечними ребрами з великого стикаються з відкритим полум'ям з горловини сортового прокату, наприклад, швелерів з висотою конвертера. виконані у вигляді трубчастих полиці Н = 300мм, що обшиті листовим металом, і водоохолоджувальних регістрів 7, зібраних у прикріплені розкосами до металоконструкцій цеху. плоскі панелі й прикріплені до металоконструкцій Щити набираються у вигляді вертикальних і цеху й інши х щитів за допомогою підвісок 8, похилих стінок що перекривають простір, що фланців 9 і болтових з'єднань 10. захищать. Від оцінки 0.000 до площадки на відм.+8.180 При цьому розміри щитів вибираються таким установлені щити 11 і 12. що захищають станину чином, щоб у наборі вони повністю перекривали конвертера з його приводної сторони. Вони доступ відходів у простір, що захищать. Це виконані у вигляді рам 13 з поперечними ребрами досягається кратністю розмірів щитів розміру, який 14 з великого сортового прокату, обшитого перекривають. листовим металом 15 і прикріплені розкосами 16 На перетинанні щитів під прямим кутом до колон і балок цеху. утворюються «кишені», які важко очистити ножем Аналогічні щити захищають і неприводну бульдозера. У зв'язку із цим кишені, що станину конвертера. утворюються на перетинанні щитів «,» або пазухи Нижня частина непривідної станини у вигляді прямих кутів перекриваються сталевими конвертера має ухил, у зв'язку із цим для її захисту щитами, які утворять на стиках щитів тупі кути, встановлений похилий щит 17 під кутом до обрію зручні при механізованому збиранні відходів відповідному куту на хилу стінки станини. Щити конвертерного виробництва. встановлені уздовж усього жужільного коридору по Непривідна станина конвертера в нижній шляху р уху сталевозу й шлаковозу, там. де шити частині звичайно має стінки спрямовані під кутом утворюють кишені 18 у вигляді прямих кутів, у до обрію. У зв'язку із цим непривідну станину в цьому випадку кишені перекривають сталевими нижній частині захищають похилим обрізаним аркушами 19, які утворюють на стиках із щи тами щитом, установленим під кутом до обрію тупі кути. відповідному куту на хилу стінки станини. Застосування даної корисної моделі приведе Нова сукупність обмежувальних і відмітних до поліпшення умов техніки безпеки, скорочення ознак є причиною, а технічний результат, що часу й трудовитрат на ремонт металоконструкцій досягається (модернізація конструкції захисного захисного пристрою, а також до зниження частки пристрою) - є наслідком. У свою чергу, цей річної праці при збиранні викидів і відходів первинний технічний результат є причиною, а конвертерного виробництва. вторинний технічний результат, що досягається Впровадження даної конструкції захисту (збільшення стійкості захисного пристрою і його дозволить одержати економічний ефект не менш ремонтопридатності) - його наслідком. 150 тис. грн. 5 27657 6 7 27657 8 9 27657 10
