Шариковий варіатор
Формула / Реферат
Шариковый вариатор, содержащий ведущий и ведомый валы, диск, установленный на дне из валов, шарики, размешенные в подвижной рамке с возможностью взаимодействия как с поверхностью диска, так и с поверхностью одного из валов, отличающийся тем, что на рабочей поверхности диска выполнены радиальные пазы, имеющие в сечении криволинейно-вогнутый профиль, шарики установлены в расходящихся пазах упомянутого профиля, выполненными на цилиндрической поверхности ведущего вала, размещены между фиксирующими их положение кольцами, закрепленными в подвижной рамке.
Текст

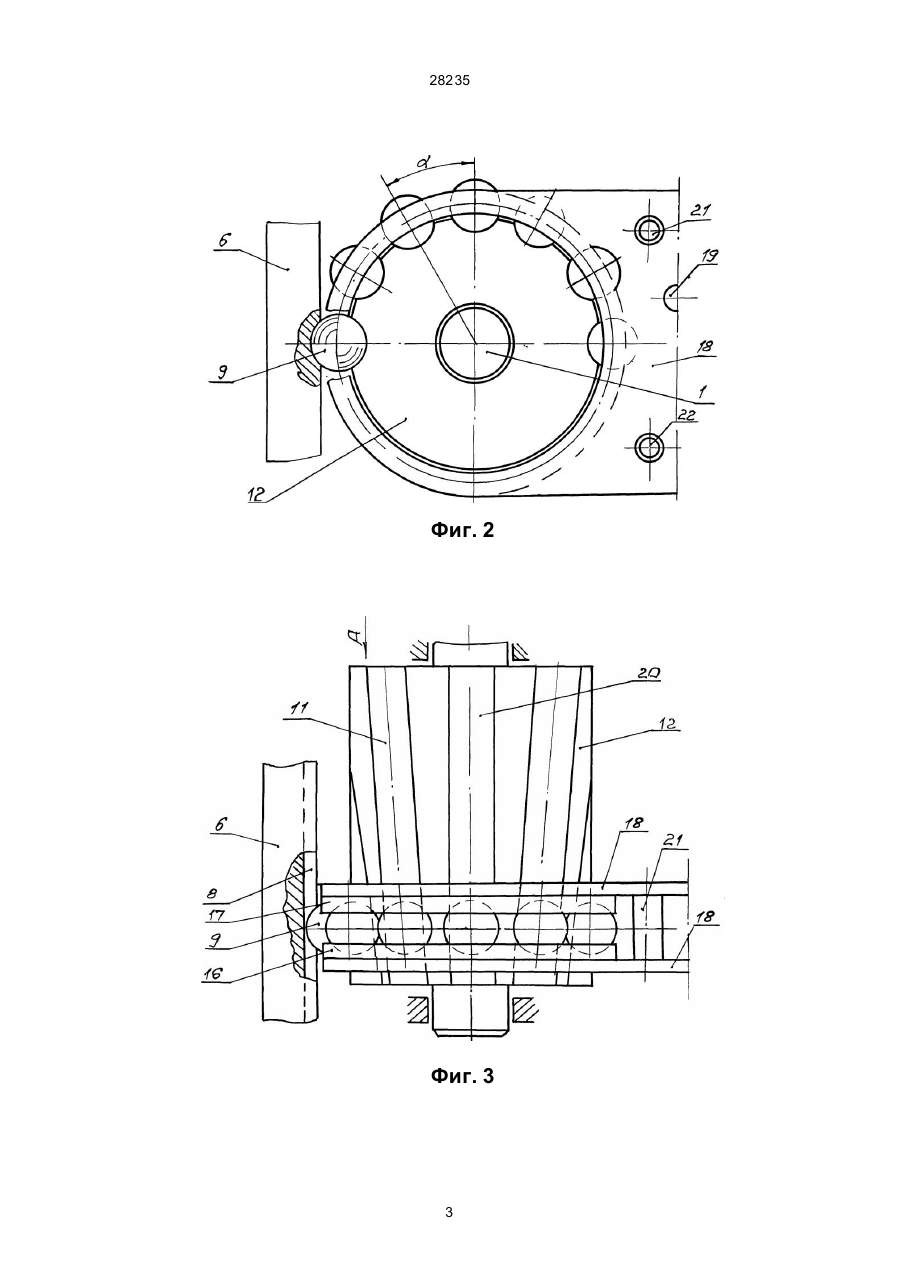

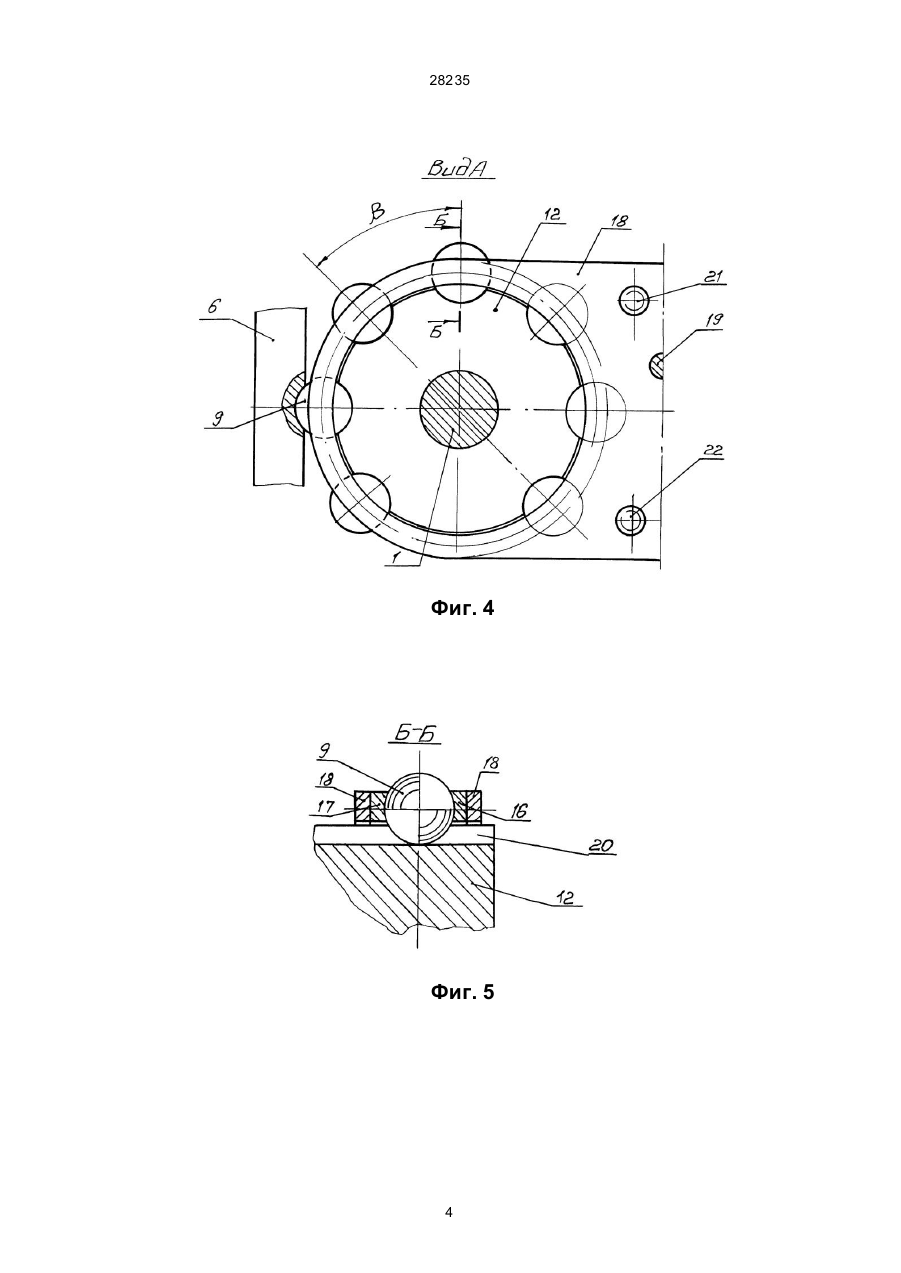

Шариковый вариатор, содержащий ведущий и ведомый валы, диск, установленный на одном из валов, шарики, размещенные в подвижной рамке 28235 ке А на фиг. 3; на фиг. 5 показано сечение Б-Б на фиг. 4. Предлагаемый вариатор содержит два ведущи х вала 1, 2, находящихся между собой в зацеплении через зубчатые колеса 3, 4, ведомый вал 5 с дисками 6, 7, имеющими на рабочей поверхности радиальные пазы 8 криволинейно-вогнутой формы в сечении, шарики 9, 10, установленные в расходящихся пазах 11, выполненных на цилиндрической поверхности 12, 13 валов 1, 2, и размещены между фиксирующими их положение кольцами 14, 15, 16 и 17, закрепленными в подвижной в осевом направлении рамке 18, соединенной с тягой 19 регулирующего устройства (не показано). Центральный паз 20 на поверхностях 12 и 13 выполнен прямым и угол a между ним и наклонным пазом 11 в начале их меньше по величине углу b в конце пазов. Углы a и b соответствуют расстоянию между радиальными пазами 8 на дисках 6 и 7. Стенки подвижной рамки 18 соединены друг с другом крепежными элементами 21, 22. Шариковый вариатор работает следующим образом. При вращении ведущи х валов 1, 2 крутящий момент передается через пазы 11, 20, шарики 9, 10 и пазы 8 дисков 6, 7 на ведомый вал 5. При этом передача нагрузки с валов на диски осуществляется за счет зацепления шариков с пазами 8. Регулирование скорости вращения ведомого вала 5 происходит путем перемещения тягой 19 рамки 18 с шариками 9 и 10 в осевом направлении валов 1, 2, при этом изменяется шаг между шариками в соответствии с расстоянием между пазами 8 в дисках 6, 7. Преимуществом предлагаемого вариатора является отсутствие в нем фрикционного контакта между шариками и рабочей поверхностью дисков ведомого вала. Фиг. 1 2 28235 Фиг. 2 Фиг. 3 3 28235 Фиг. 4 Фиг. 5 4 28235 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюBall variator
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюШариковый вариатор
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16H 15/00
