Дверна коробка

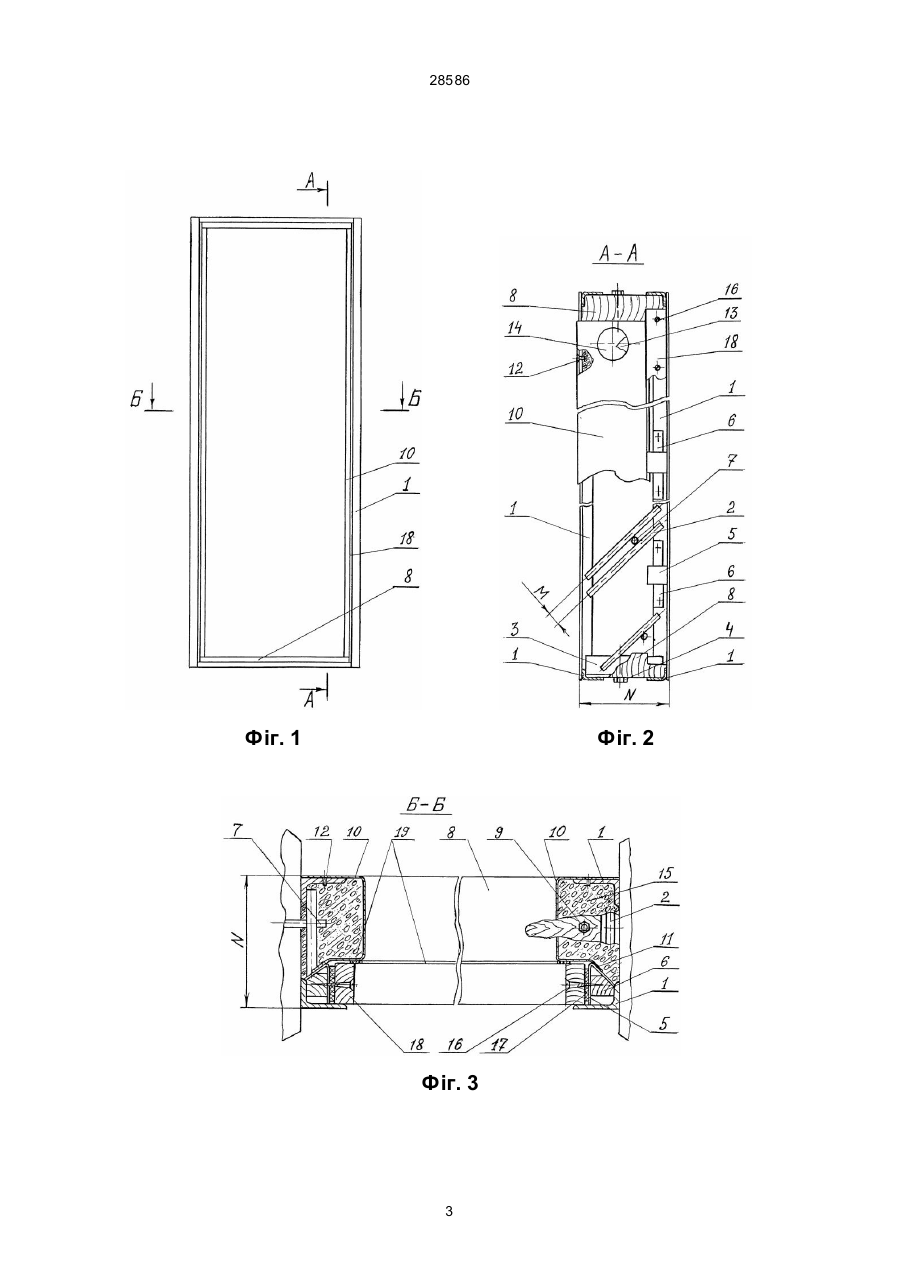

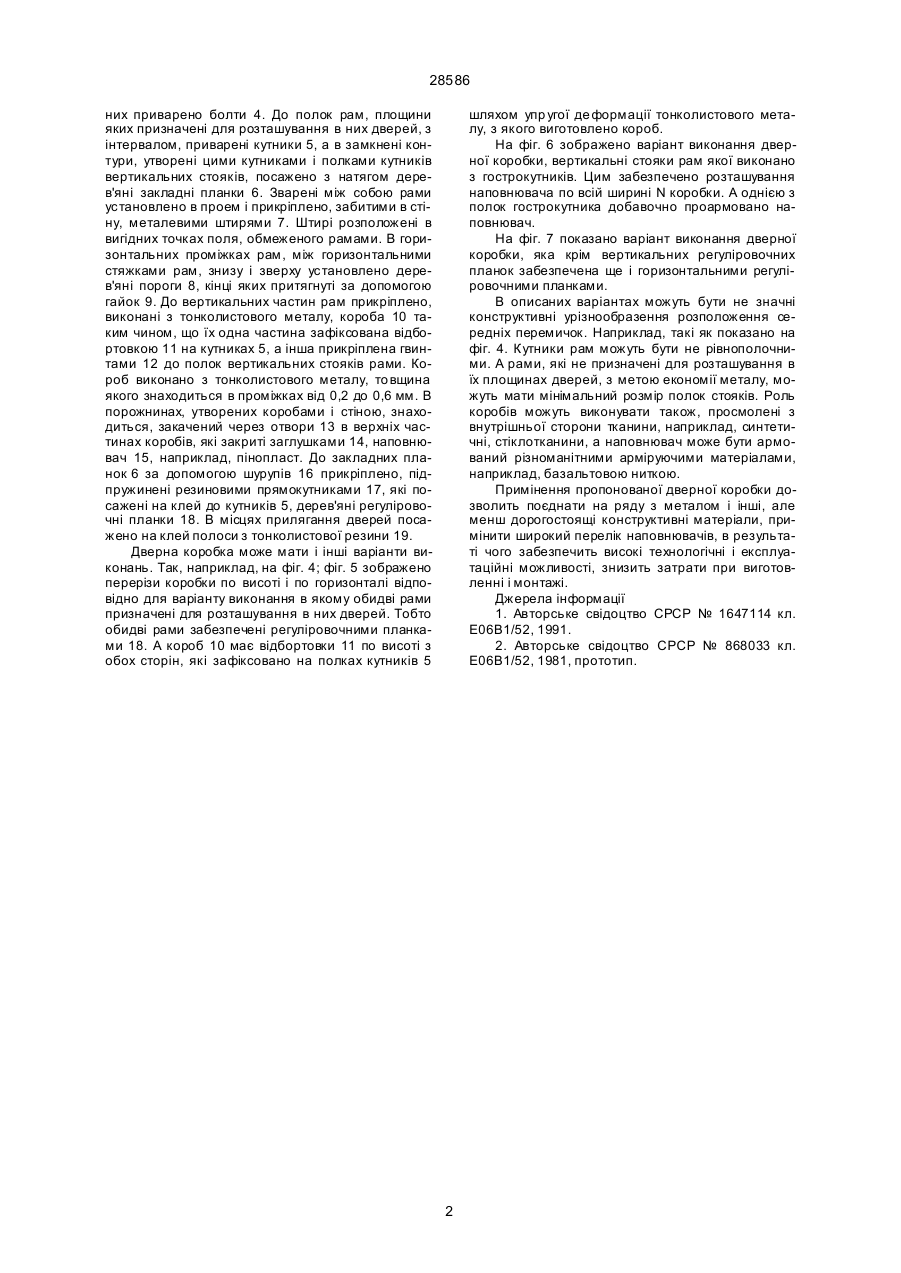

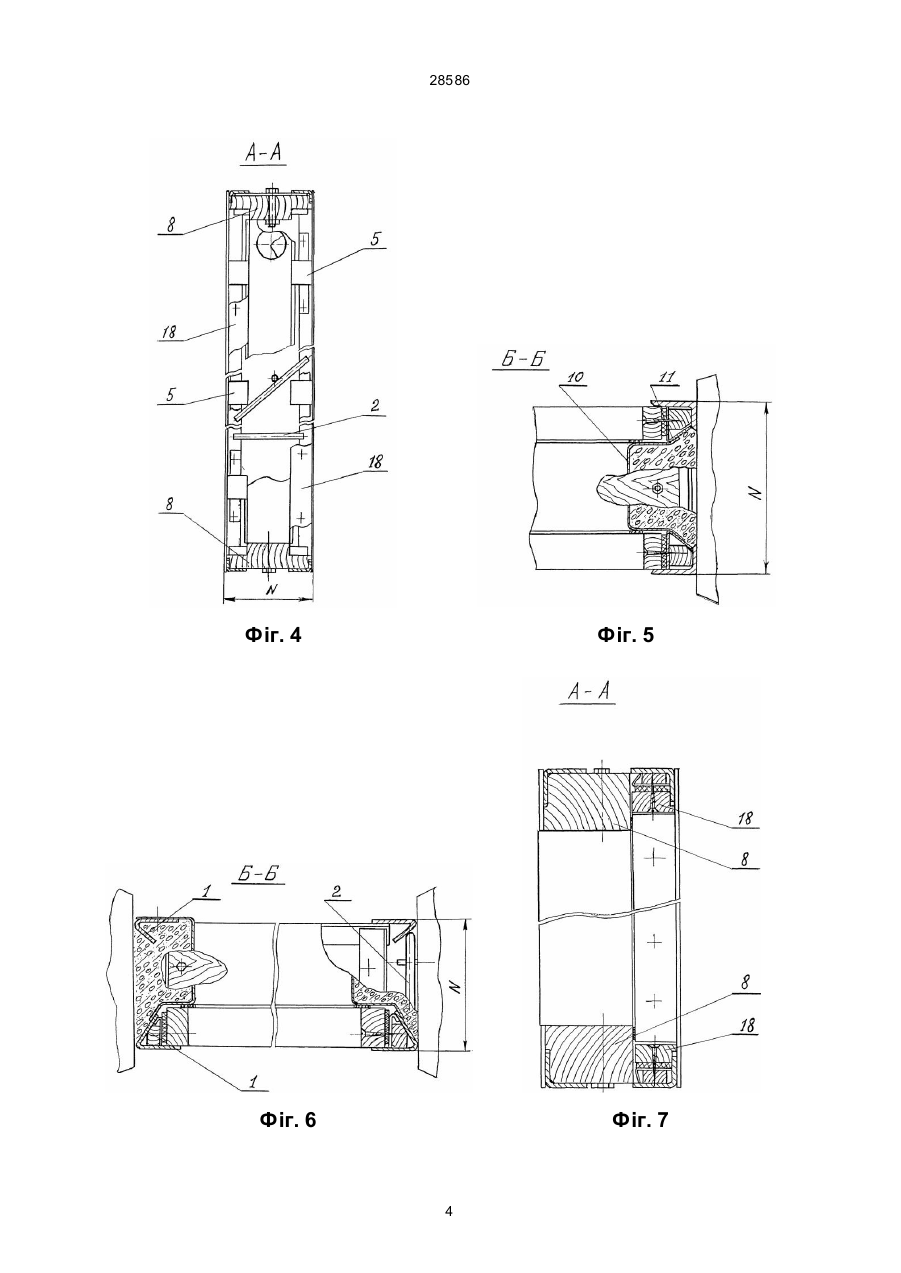

Дверна коробка, включаюча нерухомі рами, елементи кріплення яка відрізняється тим, що нерухомі рами, складовими частинами яких є вертикальні стояки і горизонтальні стяжки, розташо 28586 них приварено болти 4. До полок рам, площини яких призначені для розташування в них дверей, з інтервалом, приварені кутники 5, а в замкнені контури, утворені цими кутниками і полками кутників вертикальних стояків, посажено з натягом дерев'яні закладні планки 6. Зварені між собою рами установлено в проем і прикріплено, забитими в стіну, металевими штирями 7. Штирі розположені в вигідних точках поля, обмеженого рамами. В горизонтальних проміжках рам, між горизонтальними стяжками рам, знизу і зверху установлено дерев'яні пороги 8, кінці яких притягнуті за допомогою гайок 9. До вертикальних частин рам прикріплено, виконані з тонколистового металу, короба 10 таким чином, що їх одна частина зафіксована відбортовкою 11 на кутниках 5, а інша прикріплена гвинтами 12 до полок вертикальних стояків рами. Короб виконано з тонколистового металу, то вщина якого знаходиться в проміжках від 0,2 до 0,6 мм. В порожнинах, утворених коробами і стіною, знаходиться, закачений через отвори 13 в верхніх частинах коробів, які закриті заглушками 14, наповнювач 15, наприклад, пінопласт. До закладних планок 6 за допомогою шурупів 16 прикріплено, підпружинені резиновими прямокутниками 17, які посажені на клей до кутників 5, дерев'яні регуліровочні планки 18. В місцях прилягання дверей посажено на клей полоси з тонколистової резини 19. Дверна коробка може мати і інші варіанти виконань. Так, наприклад, на фіг. 4; фіг. 5 зображено перерізи коробки по висоті і по горизонталі відповідно для варіанту виконання в якому обидві рами призначені для розташування в них дверей. Тобто обидві рами забезпечені регуліровочними планками 18. А короб 10 має відбортовки 11 по висоті з обох сторін, які зафіксовано на полках кутників 5 шляхом упр угої де формації тонколистового металу, з якого виготовлено короб. На фіг. 6 зображено варіант виконання дверної коробки, вертикальні стояки рам якої виконано з гострокутників. Цим забезпечено розташування наповнювача по всій ширині N коробки. А однією з полок гострокутника добавочно проармовано наповнювач. На фіг. 7 показано варіант виконання дверної коробки, яка крім вертикальних регуліровочних планок забезпечена ще і горизонтальними регуліровочними планками. В описаних варіантах можуть бути не значні конструктивні урізнообразення розположення середніх перемичок. Наприклад, такі як показано на фіг. 4. Кутники рам можуть бути не рівнополочними. А рами, які не призначені для розташування в їх площинах дверей, з метою економії металу, можуть мати мінімальний розмір полок стояків. Роль коробів можуть виконувати також, просмолені з внутрішньої сторони тканини, наприклад, синтетичні, стіклотканини, а наповнювач може бути армований різноманітними арміруючими матеріалами, наприклад, базальтовою ниткою. Примінення пропонованої дверної коробки дозволить поєднати на ряду з металом і інші, але менш дорогостоящі конструктивні матеріали, примінити широкий перелік наповнювачів, в результаті чого забезпечить високі технологічні і експлуатаційні можливості, знизить затрати при виготовленні і монтажі. Джерела інформації 1. Авторське свідоцтво СРСР № 1647114 кл. Е06В1/52, 1991. 2. Авторське свідоцтво СРСР № 868033 кл. Е06В1/52, 1981, прототип. 2 28586 Фіг. 1 Фіг. 2 Фіг. 3 3 28586 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 4 28586 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
