Картонна коробка

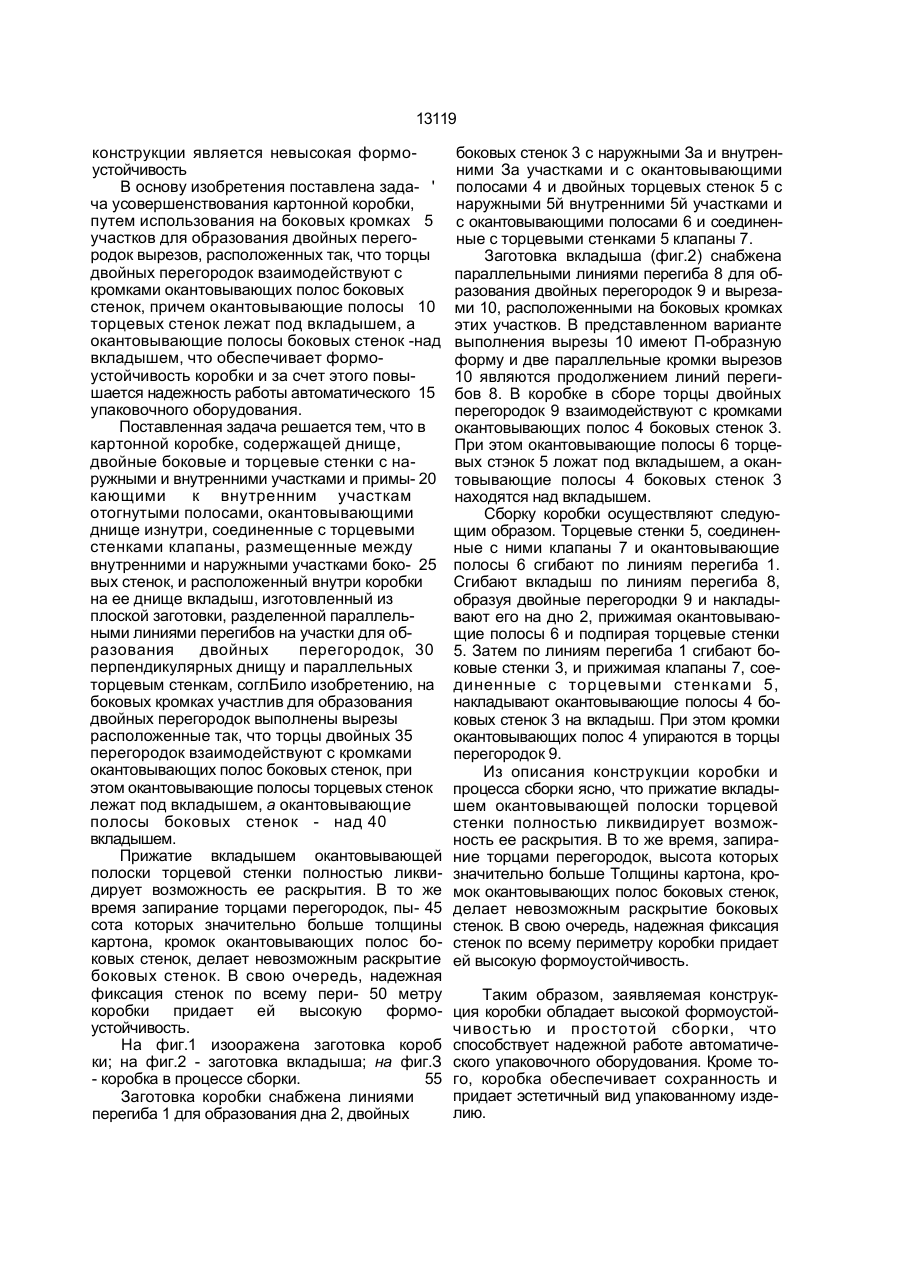

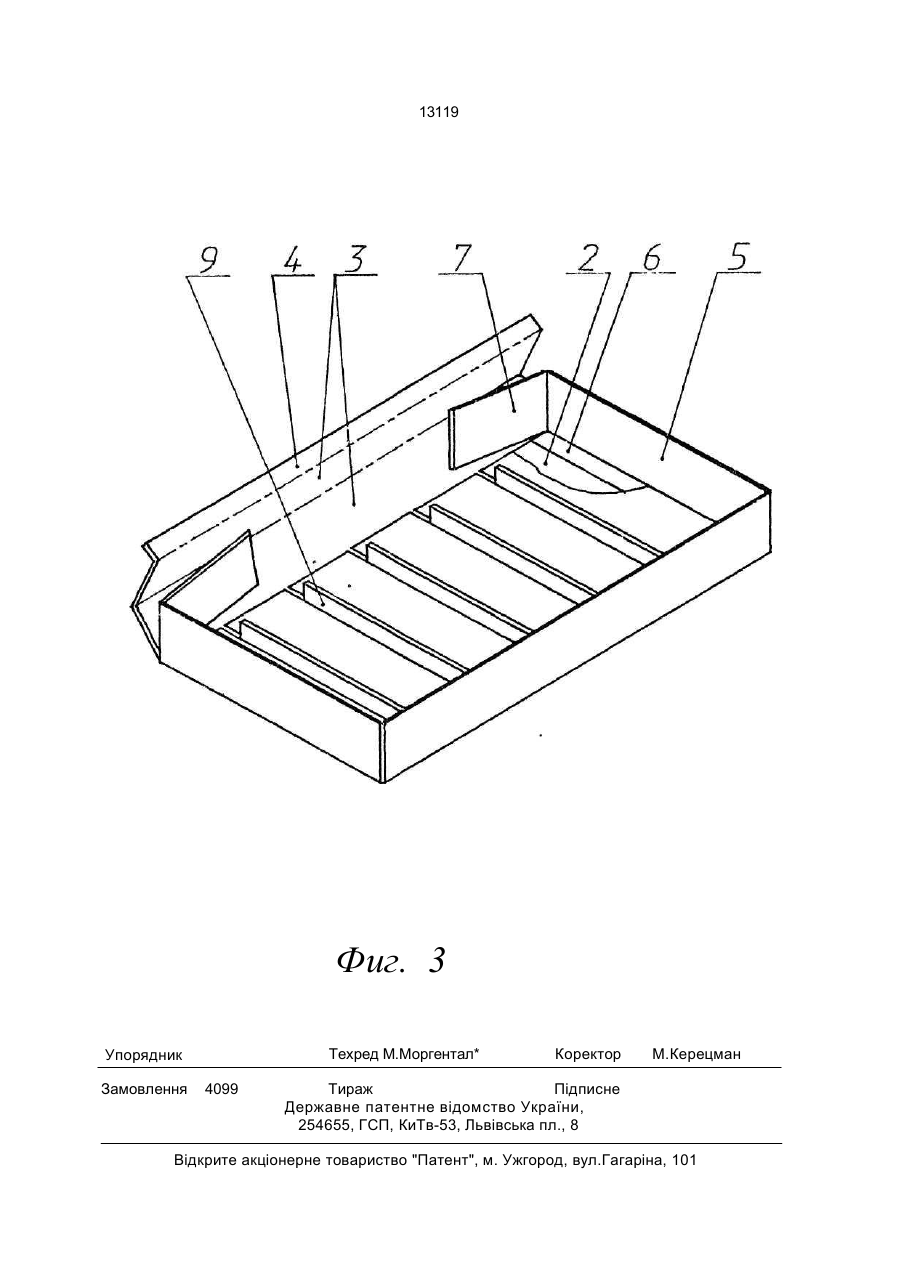

Картонная коробка, содержащая днище, двойные боковые и торцевые стенки с на ружными и внутренними участками и примыкающими к внутренним участкам отогнутыми полосами, окантовывающими Изобретение относится к упаковочной промышленности и предназначено для использования при упаковке товаров бытовой химии, в частности пластилина, а также может быть использовано при упаковке пищевых продуктов, медикаментов, кондитерских изделий и т.п. Известна коробка модели №12 (Справочник упаковщика, Финляндия, Ф.Конверта, 1987 г.), образованная из одной заготовки, содержащей линии перегиба, днище, двойные боковые стенки с кантом. Недостатком этой коробки является то, что жесткость формы достигается за счет склеивания боковых стенок что усложняет технологию изготовления. днище изнутри, соединенные с торцевыми стенками клапаны, размещенные между внутренними и наружными участками боковых стенок, и расположенный внутри коробки на ее днище вкладыш, изготовленный из плоской заготовки, разделенной параллельными линиями перегибов на участки для образования двойных перегородок, перпендикулярных днищу и параллельных торцевым стенкам, о т л и ч а ю щ а я с я тем, что на боковых кромках участков для образования двойных перегородок выполнены вырезы, расположенные так, что торцы двойных перегородок взаимодействуют с кромками окантовывающих полос боковых стенок, при этом оконтовывающие полосы торцевых стенок лежат под вкладышем, а окантовывающие полосы боковых стенок над вкладышем. Указанных недостатков лишена картонная коробка (Арт. МГ-085-01-4046 ОСТ 6-15394-81), содержащая днище, двойные боковые и торцевые стенки с наружными и внутренними участками и примыкающими к внутренним участкам отогнутыми полосами, окантовывающими днище изнутри, соединенные с торцевыми стенками клапаны, размещснные между внутренними и наружными участками боковых стенок, а также расположенный внутри коробки на ее днище вкладыш, который изготовлен из плоской заготовки, разделенной параллельными линиями перегибов на участки для образования двойных перегородок, перпендикупярных днищу и параллельных торцевым стенкам. Однако недостатком такой С > О 13119 конструкции является невысокая формоустойчивость В основу изобретения поставлена зада- ' ча усовершенствования картонной коробки, путем использования на боковых кромках 5 участков для образования двойных перегородок вырезов, расположенных так, что торцы двойных перегородок взаимодействуют с кромками окантовывающих полос боковых стенок, причем окантовывающие полосы 10 торцевых стенок лежат под вкладышем, а окантовывающие полосы боковых стенок -над вкладышем, что обеспечивает формоустойчивость коробки и за счет этого повышается надежность работы автоматического 15 упаковочного оборудования. Поставленная задача решается тем, что в картонной коробке, содержащей днище, двойные боковые и торцевые стенки с наружными и внутренними участками и примы- 20 кающими к внутренним участкам отогнутыми полосами, окантовывающими днище изнутри, соединенные с торцевыми стенками клапаны, размещенные между внутренними и наружными участками боко- 25 вых стенок, и расположенный внутри коробки на ее днище вкладыш, изготовленный из плоской заготовки, разделенной параллельными линиями перегибов на участки для образования двойных перегородок, 30 перпендикулярных днищу и параллельных торцевым стенкам, соглБило изобретению, на боковых кромках участлив для образования двойных перегородок выполнены вырезы расположенные так, что торцы двойных 35 перегородок взаимодействуют с кромками окантовывающих полос боковых стенок, при этом окантовывающие полосы торцевых стенок лежат под вкладышем, а окантовывающие полосы боковых стенок - над 40 вкладышем. Прижатие вкладышем окантовывающей полоски торцевой стенки полностью ликвидирует возможность ее раскрытия. В то же время запирание торцами перегородок, пы- 45 сота которых значительно больше толщины картона, кромок окантовывающих полос боковых стенок, делает невозможным раскрытие боковых стенок. В свою очередь, надежная фиксация стенок по всему пери- 50 метру коробки придает ей высокую формоустойчивость. На фиг.1 изооражена заготовка короб ки; на фиг.2 - заготовка вкладыша; на фиг.З - коробка в процессе сборки. 55 Заготовка коробки снабжена линиями перегиба 1 для образования дна 2, двойных боковых стенок 3 с наружными За и внутренними За участками и с окантовывающими полосами 4 и двойных торцевых стенок 5 с наружными 5й внутренними 5й участками и с окантовывающими полосами 6 и соединенные с торцевыми стенками 5 клапаны 7. Заготовка вкладыша (фиг.2) снабжена параллельными линиями перегиба 8 для образования двойных перегородок 9 и вырезами 10, расположенными на боковых кромках этих участков. В представленном варианте выполнения вырезы 10 имеют П-образную форму и две параллельные кромки вырезов 10 являются продолжением линий перегибов 8. В коробке в сборе торцы двойных перегородок 9 взаимодействуют с кромками окантовывающих полос 4 боковых стенок 3. При этом окантовывающие полосы 6 торцевых стэнок 5 ложат под вкладышем, а окантовывающие полосы 4 боковых стенок 3 находятся над вкладышем. Сборку коробки осуществляют следующим образом. Торцевые стенки 5, соединенные с ними клапаны 7 и окантовывающие полосы 6 сгибают по линиям перегиба 1. Сгибают вкладыш по линиям перегиба 8, образуя двойные перегородки 9 и накладывают его на дно 2, прижимая окантовывающие полосы 6 и подпирая торцевые стенки 5. Затем по линиям перегиба 1 сгибают боковые стенки 3, и прижимая клапаны 7, соединенные с торцевыми стенками 5, накладывают окантовывающие полосы 4 боковых стенок 3 на вкладыш. При этом кромки окантовывающих полос 4 упираются в торцы перегородок 9. Из описания конструкции коробки и процесса сборки ясно, что прижатие вкладышем окантовывающей полоски торцевой стенки полностью ликвидирует возможность ее раскрытия. В то же время, запирание торцами перегородок, высота которых значительно больше Толщины картона, кромок окантовывающих полос боковых стенок, делает невозможным раскрытие боковых стенок. В свою очередь, надежная фиксация стенок по всему периметру коробки придает ей высокую формоустойчивость. Таким образом, заявляемая конструкция коробки обладает высокой формоустойчивостью и простотой сборки, что способствует надежной работе автоматического упаковочного оборудования. Кроме того, коробка обеспечивает сохранность и придает эстетичный вид упакованному изделию. г' 9 I 13119 Фиг. 3 Техред М.Моргентал* Упорядник Замовлення 4099 Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
