Бортова мікроелектронна малогабаритна радіотелеметрична система

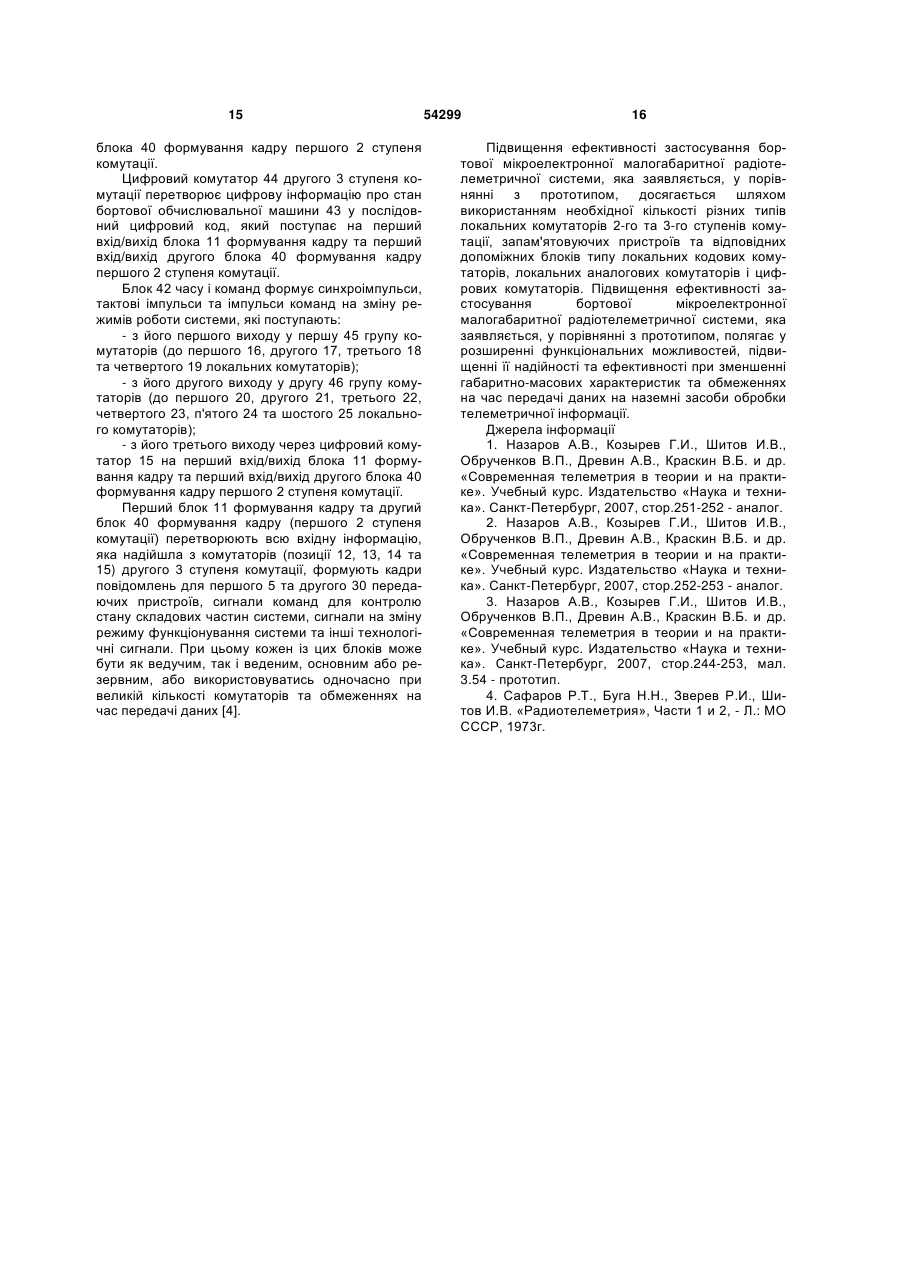

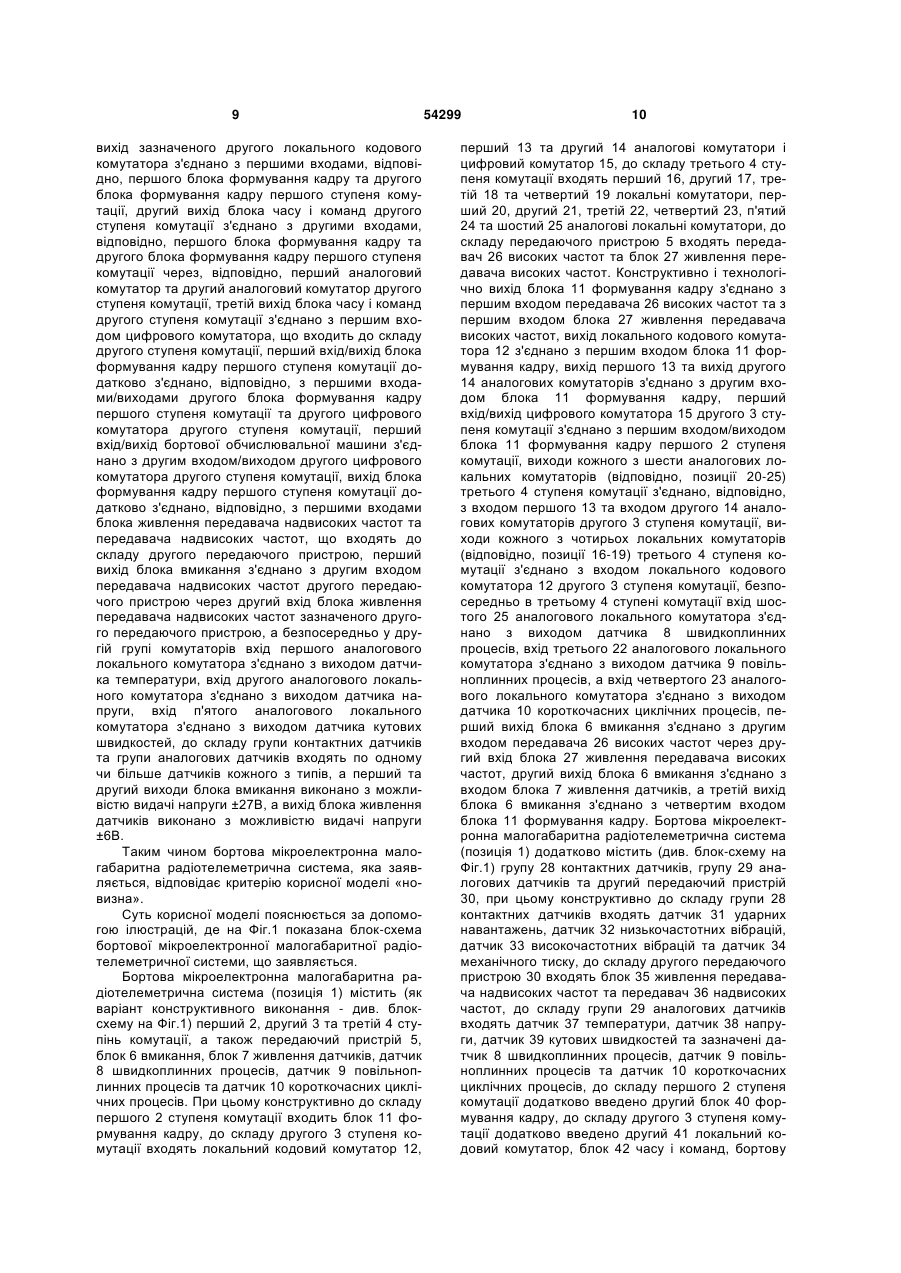

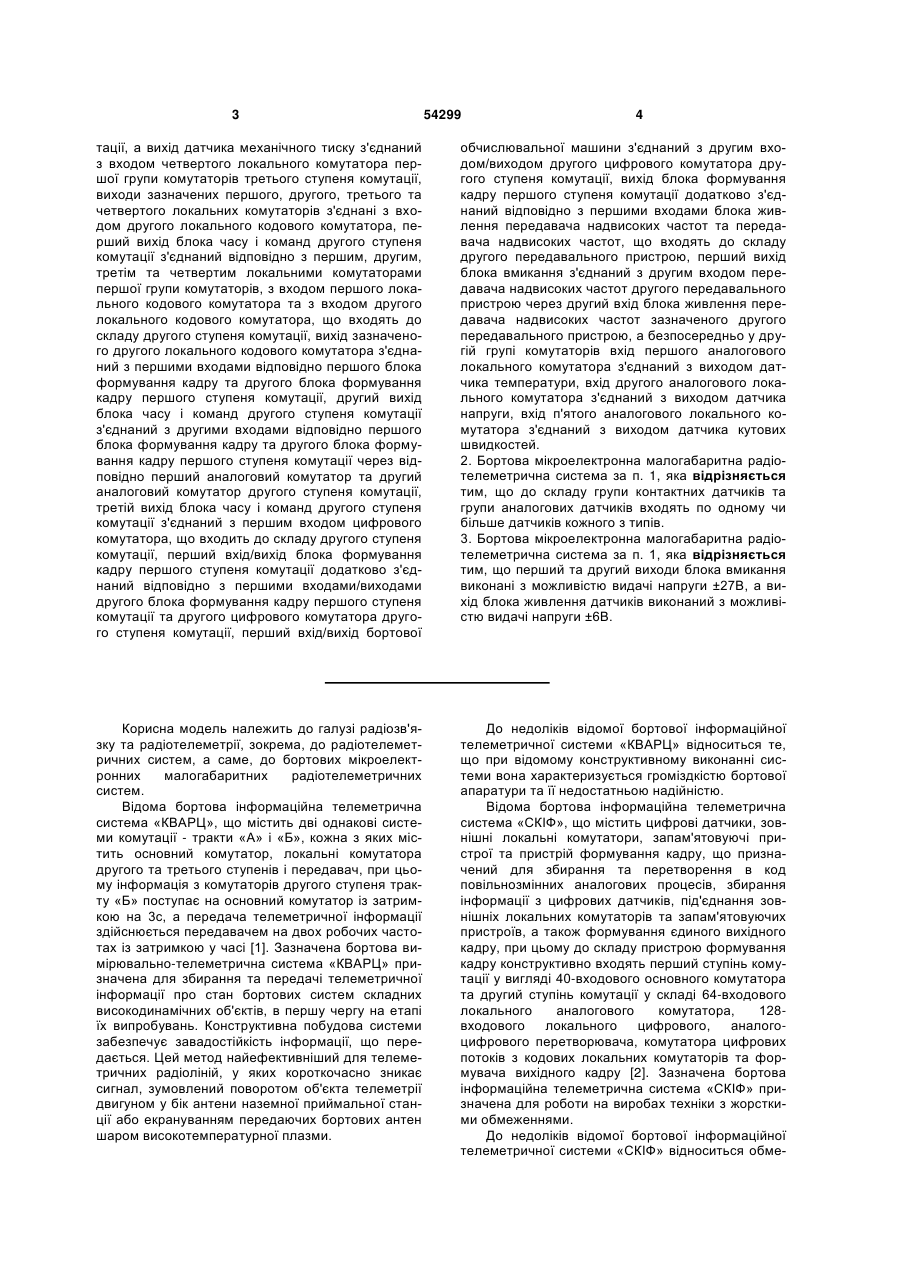

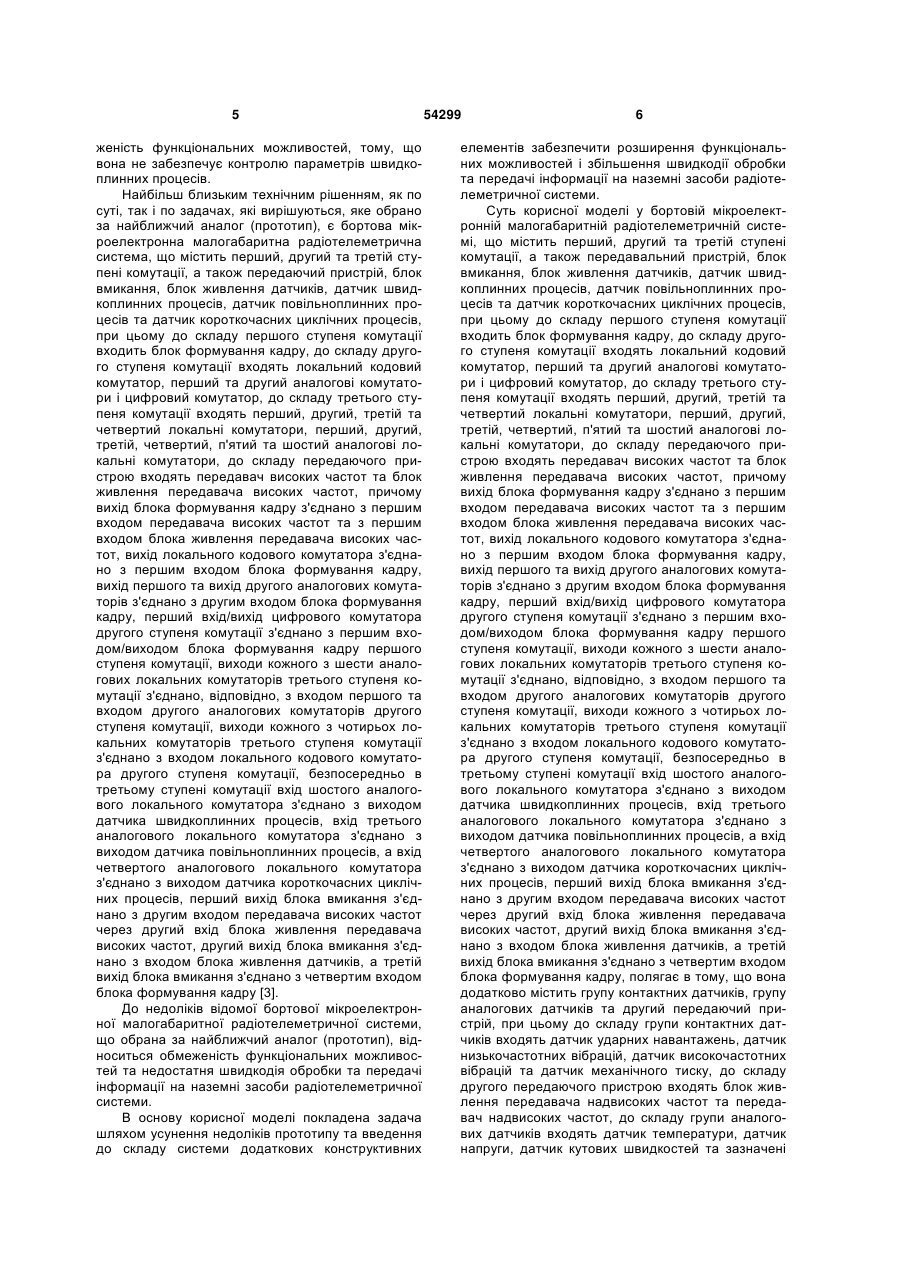

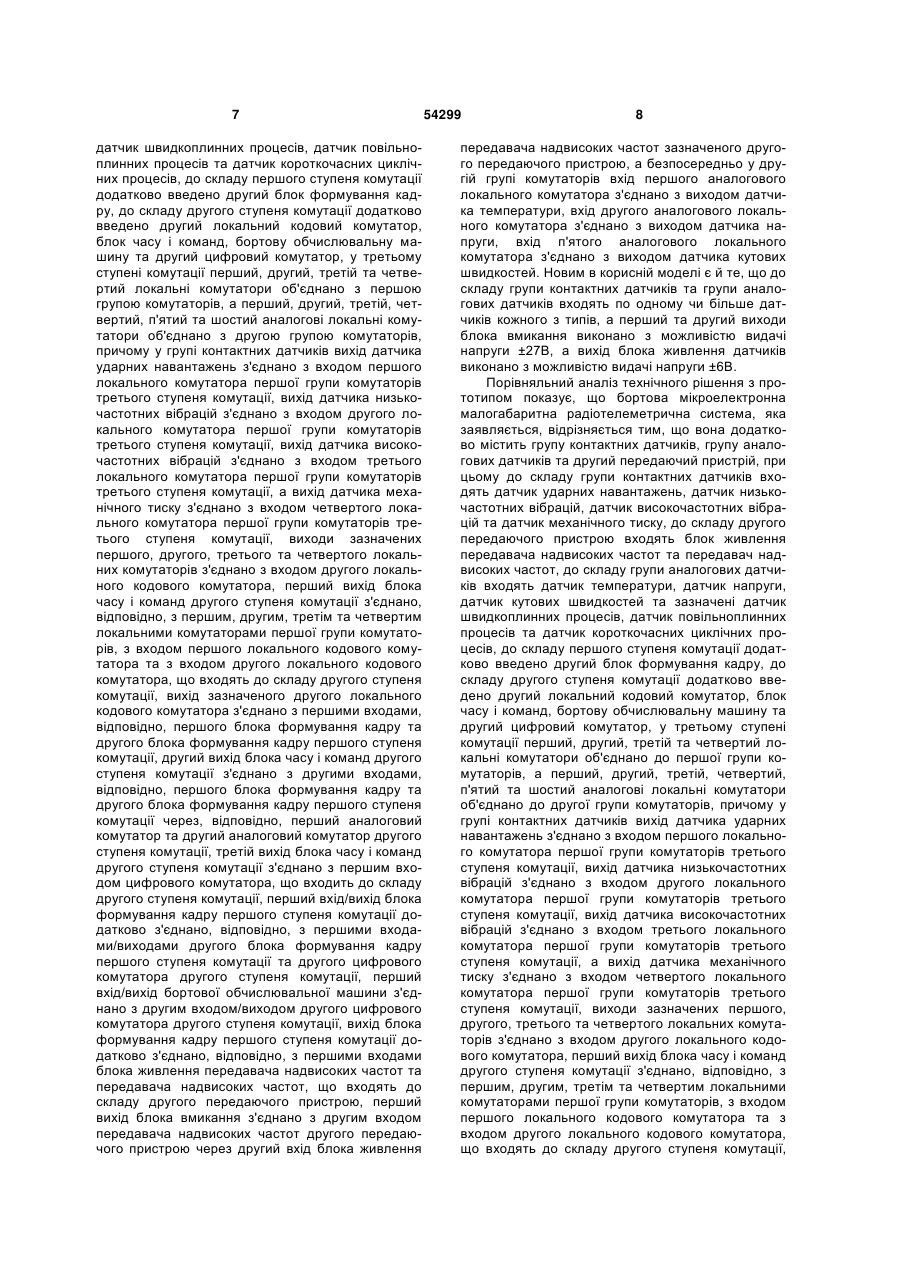

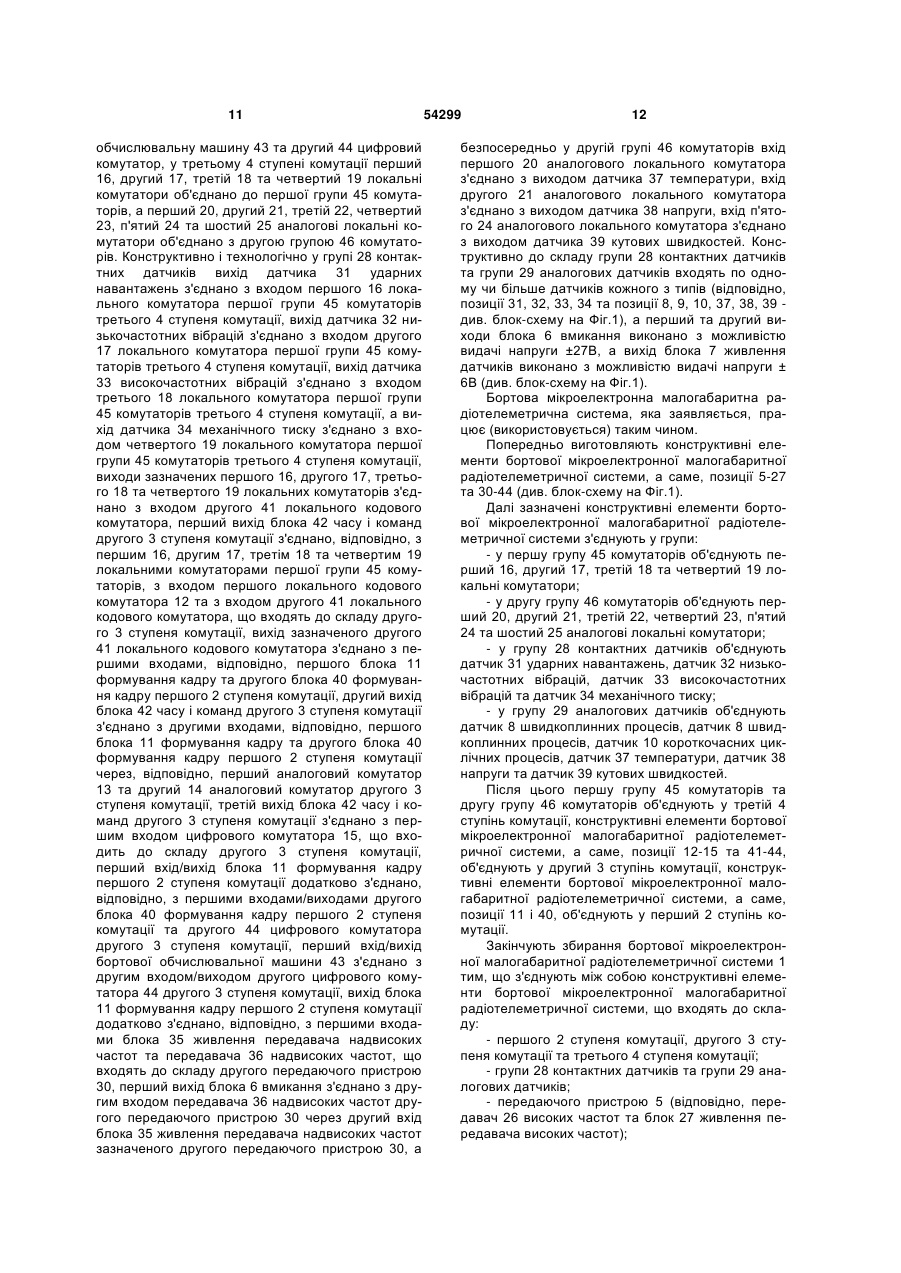

1. Бортова мікроелектронна малогабаритна радіотелеметрична система, що містить перший, другий та третій ступені комутації, а також передавальний пристрій, блок вмикання, блок живлення датчиків, датчик швидкоплинних процесів, датчик повільноплинних процесів та датчик короткочасних циклічних процесів, при цьому до складу першого ступеня комутації входить блок формування кадру, до складу другого ступеня комутації входять локальний кодовий комутатор, перший та другий аналогові комутатори і цифровий комутатор, до складу третього ступеня комутації входять перший, другий, третій та четвертий локальні комутатори, перший, другий, третій, четвертий, п'ятий та шостий аналогові локальні комутатори, до складу передавального пристрою входять передавач високих частот та блок живлення передавача високих частот, причому вихід блока формування кадру з'єднаний з першим входом передавача високих частот та з першим входом блока живлення передавача високих частот, вихід локального кодового комутатора з'єднаний з першим входом блока формування кадру, вихід першого та вихід другого аналогових комутаторів з'єднаний з другим входом блока формування кадру, перший вхід/вихід цифрового комутатора другого ступеня комутації з'єднаний з першим входом/виходом блока формування кадру першого ступеня комутації, виходи кожного з шести аналогових локальних комутаторів третього ступеня комутації з'єднані відповідно з входом першого та входом другого аналогових комутаторів другого ступеня комутації, виходи кожного з чотирьох локальних комутаторів третього ступеня комутації з'єднані з входом локального кодового комутатора другого ступеня комутації, 2 (19) 1 3 54299 4 тації, а вихід датчика механічного тиску з'єднаний з входом четвертого локального комутатора першої групи комутаторів третього ступеня комутації, виходи зазначених першого, другого, третього та четвертого локальних комутаторів з'єднані з входом другого локального кодового комутатора, перший вихід блока часу і команд другого ступеня комутації з'єднаний відповідно з першим, другим, третім та четвертим локальними комутаторами першої групи комутаторів, з входом першого локального кодового комутатора та з входом другого локального кодового комутатора, що входять до складу другого ступеня комутації, вихід зазначеного другого локального кодового комутатора з'єднаний з першими входами відповідно першого блока формування кадру та другого блока формування кадру першого ступеня комутації, другий вихід блока часу і команд другого ступеня комутації з'єднаний з другими входами відповідно першого блока формування кадру та другого блока формування кадру першого ступеня комутації через відповідно перший аналоговий комутатор та другий аналоговий комутатор другого ступеня комутації, третій вихід блока часу і команд другого ступеня комутації з'єднаний з першим входом цифрового комутатора, що входить до складу другого ступеня комутації, перший вхід/вихід блока формування кадру першого ступеня комутації додатково з'єднаний відповідно з першими входами/виходами другого блока формування кадру першого ступеня комутації та другого цифрового комутатора другого ступеня комутації, перший вхід/вихід бортової обчислювальної машини з'єднаний з другим входом/виходом другого цифрового комутатора другого ступеня комутації, вихід блока формування кадру першого ступеня комутації додатково з'єднаний відповідно з першими входами блока живлення передавача надвисоких частот та передавача надвисоких частот, що входять до складу другого передавального пристрою, перший вихід блока вмикання з'єднаний з другим входом передавача надвисоких частот другого передавального пристрою через другий вхід блока живлення передавача надвисоких частот зазначеного другого передавального пристрою, а безпосередньо у другій групі комутаторів вхід першого аналогового локального комутатора з'єднаний з виходом датчика температури, вхід другого аналогового локального комутатора з'єднаний з виходом датчика напруги, вхід п'ятого аналогового локального комутатора з'єднаний з виходом датчика кутових швидкостей. 2. Бортова мікроелектронна малогабаритна радіотелеметрична система за п. 1, яка відрізняється тим, що до складу групи контактних датчиків та групи аналогових датчиків входять по одному чи більше датчиків кожного з типів. 3. Бортова мікроелектронна малогабаритна радіотелеметрична система за п. 1, яка відрізняється тим, що перший та другий виходи блока вмикання виконані з можливістю видачі напруги ±27В, а вихід блока живлення датчиків виконаний з можливістю видачі напруги ±6В. Корисна модель належить до галузі радіозв'язку та радіотелеметрії, зокрема, до радіотелеметричних систем, а саме, до бортових мікроелектронних малогабаритних радіотелеметричних систем. Відома бортова інформаційна телеметрична система «КВАРЦ», що містить дві однакові системи комутації - тракти «А» і «Б», кожна з яких містить основний комутатор, локальні комутатора другого та третього ступенів і передавач, при цьому інформація з комутаторів другого ступеня тракту «Б» поступає на основний комутатор із затримкою на 3с, а передача телеметричної інформації здійснюється передавачем на двох робочих частотах із затримкою у часі [1]. Зазначена бортова вимірювально-телеметрична система «КВАРЦ» призначена для збирання та передачі телеметричної інформації про стан бортових систем складних високодинамічних об'єктів, в першу чергу на етапі їх випробувань. Конструктивна побудова системи забезпечує завадостійкість інформації, що передається. Цей метод найефективніший для телеметричних радіоліній, у яких короткочасно зникає сигнал, зумовлений поворотом об'єкта телеметрії двигуном у бік антени наземної приймальної станції або екрануванням передаючих бортових антен шаром високотемпературної плазми. До недоліків відомої бортової інформаційної телеметричної системи «КВАРЦ» відноситься те, що при відомому конструктивному виконанні системи вона характеризується громіздкістю бортової апаратури та її недостатньою надійністю. Відома бортова інформаційна телеметрична система «СКІФ», що містить цифрові датчики, зовнішні локальні комутатори, запам'ятовуючі пристрої та пристрій формування кадру, що призначений для збирання та перетворення в код повільнозмінних аналогових процесів, збирання інформації з цифрових датчиків, під'єднання зовнішніх локальних комутаторів та запам'ятовуючих пристроїв, а також формування єдиного вихідного кадру, при цьому до складу пристрою формування кадру конструктивно входять перший ступінь комутації у вигляді 40-входового основного комутатора та другий ступінь комутації у складі 64-входового локального аналогового комутатора, 128входового локального цифрового, аналогоцифрового перетворювача, комутатора цифрових потоків з кодових локальних комутаторів та формувача вихідного кадру [2]. Зазначена бортова інформаційна телеметрична система «СКІФ» призначена для роботи на виробах техніки з жорсткими обмеженнями. До недоліків відомої бортової інформаційної телеметричної системи «СКІФ» відноситься обме 5 женість функціональних можливостей, тому, що вона не забезпечує контролю параметрів швидкоплинних процесів. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є бортова мікроелектронна малогабаритна радіотелеметрична система, що містить перший, другий та третій ступені комутації, а також передаючий пристрій, блок вмикання, блок живлення датчиків, датчик швидкоплинних процесів, датчик повільноплинних процесів та датчик короткочасних циклічних процесів, при цьому до складу першого ступеня комутації входить блок формування кадру, до складу другого ступеня комутації входять локальний кодовий комутатор, перший та другий аналогові комутатори і цифровий комутатор, до складу третього ступеня комутації входять перший, другий, третій та четвертий локальні комутатори, перший, другий, третій, четвертий, п'ятий та шостий аналогові локальні комутатори, до складу передаючого пристрою входять передавач високих частот та блок живлення передавача високих частот, причому вихід блока формування кадру з'єднано з першим входом передавача високих частот та з першим входом блока живлення передавача високих частот, вихід локального кодового комутатора з'єднано з першим входом блока формування кадру, вихід першого та вихід другого аналогових комутаторів з'єднано з другим входом блока формування кадру, перший вхід/вихід цифрового комутатора другого ступеня комутації з'єднано з першим входом/виходом блока формування кадру першого ступеня комутації, виходи кожного з шести аналогових локальних комутаторів третього ступеня комутації з'єднано, відповідно, з входом першого та входом другого аналогових комутаторів другого ступеня комутації, виходи кожного з чотирьох локальних комутаторів третього ступеня комутації з'єднано з входом локального кодового комутатора другого ступеня комутації, безпосередньо в третьому ступені комутації вхід шостого аналогового локального комутатора з'єднано з виходом датчика швидкоплинних процесів, вхід третього аналогового локального комутатора з'єднано з виходом датчика повільноплинних процесів, а вхід четвертого аналогового локального комутатора з'єднано з виходом датчика короткочасних циклічних процесів, перший вихід блока вмикання з'єднано з другим входом передавача високих частот через другий вхід блока живлення передавача високих частот, другий вихід блока вмикання з'єднано з входом блока живлення датчиків, а третій вихід блока вмикання з'єднано з четвертим входом блока формування кадру [3]. До недоліків відомої бортової мікроелектронної малогабаритної радіотелеметричної системи, що обрана за найближчий аналог (прототип), відноситься обмеженість функціональних можливостей та недостатня швидкодія обробки та передачі інформації на наземні засоби радіотелеметричної системи. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу та введення до складу системи додаткових конструктивних 54299 6 елементів забезпечити розширення функціональних можливостей і збільшення швидкодії обробки та передачі інформації на наземні засоби радіотелеметричної системи. Суть корисної моделі у бортовій мікроелектронній малогабаритній радіотелеметричній системі, що містить перший, другий та третій ступені комутації, а також передавальний пристрій, блок вмикання, блок живлення датчиків, датчик швидкоплинних процесів, датчик повільноплинних процесів та датчик короткочасних циклічних процесів, при цьому до складу першого ступеня комутації входить блок формування кадру, до складу другого ступеня комутації входять локальний кодовий комутатор, перший та другий аналогові комутатори і цифровий комутатор, до складу третього ступеня комутації входять перший, другий, третій та четвертий локальні комутатори, перший, другий, третій, четвертий, п'ятий та шостий аналогові локальні комутатори, до складу передаючого пристрою входять передавач високих частот та блок живлення передавача високих частот, причому вихід блока формування кадру з'єднано з першим входом передавача високих частот та з першим входом блока живлення передавача високих частот, вихід локального кодового комутатора з'єднано з першим входом блока формування кадру, вихід першого та вихід другого аналогових комутаторів з'єднано з другим входом блока формування кадру, перший вхід/вихід цифрового комутатора другого ступеня комутації з'єднано з першим входом/виходом блока формування кадру першого ступеня комутації, виходи кожного з шести аналогових локальних комутаторів третього ступеня комутації з'єднано, відповідно, з входом першого та входом другого аналогових комутаторів другого ступеня комутації, виходи кожного з чотирьох локальних комутаторів третього ступеня комутації з'єднано з входом локального кодового комутатора другого ступеня комутації, безпосередньо в третьому ступені комутації вхід шостого аналогового локального комутатора з'єднано з виходом датчика швидкоплинних процесів, вхід третього аналогового локального комутатора з'єднано з виходом датчика повільноплинних процесів, а вхід четвертого аналогового локального комутатора з'єднано з виходом датчика короткочасних циклічних процесів, перший вихід блока вмикання з'єднано з другим входом передавача високих частот через другий вхід блока живлення передавача високих частот, другий вихід блока вмикання з'єднано з входом блока живлення датчиків, а третій вихід блока вмикання з'єднано з четвертим входом блока формування кадру, полягає в тому, що вона додатково містить групу контактних датчиків, групу аналогових датчиків та другий передаючий пристрій, при цьому до складу групи контактних датчиків входять датчик ударних навантажень, датчик низькочастотних вібрацій, датчик високочастотних вібрацій та датчик механічного тиску, до складу другого передаючого пристрою входять блок живлення передавача надвисоких частот та передавач надвисоких частот, до складу групи аналогових датчиків входять датчик температури, датчик напруги, датчик кутових швидкостей та зазначені 7 датчик швидкоплинних процесів, датчик повільноплинних процесів та датчик короткочасних циклічних процесів, до складу першого ступеня комутації додатково введено другий блок формування кадру, до складу другого ступеня комутації додатково введено другий локальний кодовий комутатор, блок часу і команд, бортову обчислювальну машину та другий цифровий комутатор, у третьому ступені комутації перший, другий, третій та четвертий локальні комутатори об'єднано з першою групою комутаторів, а перший, другий, третій, четвертий, п'ятий та шостий аналогові локальні комутатори об'єднано з другою групою комутаторів, причому у групі контактних датчиків вихід датчика ударних навантажень з'єднано з входом першого локального комутатора першої групи комутаторів третього ступеня комутації, вихід датчика низькочастотних вібрацій з'єднано з входом другого локального комутатора першої групи комутаторів третього ступеня комутації, вихід датчика високочастотних вібрацій з'єднано з входом третього локального комутатора першої групи комутаторів третього ступеня комутації, а вихід датчика механічного тиску з'єднано з входом четвертого локального комутатора першої групи комутаторів третього ступеня комутації, виходи зазначених першого, другого, третього та четвертого локальних комутаторів з'єднано з входом другого локального кодового комутатора, перший вихід блока часу і команд другого ступеня комутації з'єднано, відповідно, з першим, другим, третім та четвертим локальними комутаторами першої групи комутаторів, з входом першого локального кодового комутатора та з входом другого локального кодового комутатора, що входять до складу другого ступеня комутації, вихід зазначеного другого локального кодового комутатора з'єднано з першими входами, відповідно, першого блока формування кадру та другого блока формування кадру першого ступеня комутації, другий вихід блока часу і команд другого ступеня комутації з'єднано з другими входами, відповідно, першого блока формування кадру та другого блока формування кадру першого ступеня комутації через, відповідно, перший аналоговий комутатор та другий аналоговий комутатор другого ступеня комутації, третій вихід блока часу і команд другого ступеня комутації з'єднано з першим входом цифрового комутатора, що входить до складу другого ступеня комутації, перший вхід/вихід блока формування кадру першого ступеня комутації додатково з'єднано, відповідно, з першими входами/виходами другого блока формування кадру першого ступеня комутації та другого цифрового комутатора другого ступеня комутації, перший вхід/вихід бортової обчислювальної машини з'єднано з другим входом/виходом другого цифрового комутатора другого ступеня комутації, вихід блока формування кадру першого ступеня комутації додатково з'єднано, відповідно, з першими входами блока живлення передавача надвисоких частот та передавача надвисоких частот, що входять до складу другого передаючого пристрою, перший вихід блока вмикання з'єднано з другим входом передавача надвисоких частот другого передаючого пристрою через другий вхід блока живлення 54299 8 передавача надвисоких частот зазначеного другого передаючого пристрою, а безпосередньо у другій групі комутаторів вхід першого аналогового локального комутатора з'єднано з виходом датчика температури, вхід другого аналогового локального комутатора з'єднано з виходом датчика напруги, вхід п'ятого аналогового локального комутатора з'єднано з виходом датчика кутових швидкостей. Новим в корисній моделі є й те, що до складу групи контактних датчиків та групи аналогових датчиків входять по одному чи більше датчиків кожного з типів, а перший та другий виходи блока вмикання виконано з можливістю видачі напруги ±27В, а вихід блока живлення датчиків виконано з можливістю видачі напруги ±6В. Порівняльний аналіз технічного рішення з прототипом показує, що бортова мікроелектронна малогабаритна радіотелеметрична система, яка заявляється, відрізняється тим, що вона додатково містить групу контактних датчиків, групу аналогових датчиків та другий передаючий пристрій, при цьому до складу групи контактних датчиків входять датчик ударних навантажень, датчик низькочастотних вібрацій, датчик високочастотних вібрацій та датчик механічного тиску, до складу другого передаючого пристрою входять блок живлення передавача надвисоких частот та передавач надвисоких частот, до складу групи аналогових датчиків входять датчик температури, датчик напруги, датчик кутових швидкостей та зазначені датчик швидкоплинних процесів, датчик повільноплинних процесів та датчик короткочасних циклічних процесів, до складу першого ступеня комутації додатково введено другий блок формування кадру, до складу другого ступеня комутації додатково введено другий локальний кодовий комутатор, блок часу і команд, бортову обчислювальну машину та другий цифровий комутатор, у третьому ступені комутації перший, другий, третій та четвертий локальні комутатори об'єднано до першої групи комутаторів, а перший, другий, третій, четвертий, п'ятий та шостий аналогові локальні комутатори об'єднано до другої групи комутаторів, причому у групі контактних датчиків вихід датчика ударних навантажень з'єднано з входом першого локального комутатора першої групи комутаторів третього ступеня комутації, вихід датчика низькочастотних вібрацій з'єднано з входом другого локального комутатора першої групи комутаторів третього ступеня комутації, вихід датчика високочастотних вібрацій з'єднано з входом третього локального комутатора першої групи комутаторів третього ступеня комутації, а вихід датчика механічного тиску з'єднано з входом четвертого локального комутатора першої групи комутаторів третього ступеня комутації, виходи зазначених першого, другого, третього та четвертого локальних комутаторів з'єднано з входом другого локального кодового комутатора, перший вихід блока часу і команд другого ступеня комутації з'єднано, відповідно, з першим, другим, третім та четвертим локальними комутаторами першої групи комутаторів, з входом першого локального кодового комутатора та з входом другого локального кодового комутатора, що входять до складу другого ступеня комутації, 9 вихід зазначеного другого локального кодового комутатора з'єднано з першими входами, відповідно, першого блока формування кадру та другого блока формування кадру першого ступеня комутації, другий вихід блока часу і команд другого ступеня комутації з'єднано з другими входами, відповідно, першого блока формування кадру та другого блока формування кадру першого ступеня комутації через, відповідно, перший аналоговий комутатор та другий аналоговий комутатор другого ступеня комутації, третій вихід блока часу і команд другого ступеня комутації з'єднано з першим входом цифрового комутатора, що входить до складу другого ступеня комутації, перший вхід/вихід блока формування кадру першого ступеня комутації додатково з'єднано, відповідно, з першими входами/виходами другого блока формування кадру першого ступеня комутації та другого цифрового комутатора другого ступеня комутації, перший вхід/вихід бортової обчислювальної машини з'єднано з другим входом/виходом другого цифрового комутатора другого ступеня комутації, вихід блока формування кадру першого ступеня комутації додатково з'єднано, відповідно, з першими входами блока живлення передавача надвисоких частот та передавача надвисоких частот, що входять до складу другого передаючого пристрою, перший вихід блока вмикання з'єднано з другим входом передавача надвисоких частот другого передаючого пристрою через другий вхід блока живлення передавача надвисоких частот зазначеного другого передаючого пристрою, а безпосередньо у другій групі комутаторів вхід першого аналогового локального комутатора з'єднано з виходом датчика температури, вхід другого аналогового локального комутатора з'єднано з виходом датчика напруги, вхід п'ятого аналогового локального комутатора з'єднано з виходом датчика кутових швидкостей, до складу групи контактних датчиків та групи аналогових датчиків входять по одному чи більше датчиків кожного з типів, а перший та другий виходи блока вмикання виконано з можливістю видачі напруги ±27В, а вихід блока живлення датчиків виконано з можливістю видачі напруги ±6В. Таким чином бортова мікроелектронна малогабаритна радіотелеметрична система, яка заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема бортової мікроелектронної малогабаритної радіотелеметричної системи, що заявляється. Бортова мікроелектронна малогабаритна радіотелеметрична система (позиція 1) містить (як варіант конструктивного виконання - див. блоксхему на Фіг.1) перший 2, другий 3 та третій 4 ступінь комутації, а також передаючий пристрій 5, блок 6 вмикання, блок 7 живлення датчиків, датчик 8 швидкоплинних процесів, датчик 9 повільноплинних процесів та датчик 10 короткочасних циклічних процесів. При цьому конструктивно до складу першого 2 ступеня комутації входить блок 11 формування кадру, до складу другого 3 ступеня комутації входять локальний кодовий комутатор 12, 54299 10 перший 13 та другий 14 аналогові комутатори і цифровий комутатор 15, до складу третього 4 ступеня комутації входять перший 16, другий 17, третій 18 та четвертий 19 локальні комутатори, перший 20, другий 21, третій 22, четвертий 23, п'ятий 24 та шостий 25 аналогові локальні комутатори, до складу передаючого пристрою 5 входять передавач 26 високих частот та блок 27 живлення передавача високих частот. Конструктивно і технологічно вихід блока 11 формування кадру з'єднано з першим входом передавача 26 високих частот та з першим входом блока 27 живлення передавача високих частот, вихід локального кодового комутатора 12 з'єднано з першим входом блока 11 формування кадру, вихід першого 13 та вихід другого 14 аналогових комутаторів з'єднано з другим входом блока 11 формування кадру, перший вхід/вихід цифрового комутатора 15 другого 3 ступеня комутації з'єднано з першим входом/виходом блока 11 формування кадру першого 2 ступеня комутації, виходи кожного з шести аналогових локальних комутаторів (відповідно, позиції 20-25) третього 4 ступеня комутації з'єднано, відповідно, з входом першого 13 та входом другого 14 аналогових комутаторів другого 3 ступеня комутації, виходи кожного з чотирьох локальних комутаторів (відповідно, позиції 16-19) третього 4 ступеня комутації з'єднано з входом локального кодового комутатора 12 другого 3 ступеня комутації, безпосередньо в третьому 4 ступені комутації вхід шостого 25 аналогового локального комутатора з'єднано з виходом датчика 8 швидкоплинних процесів, вхід третього 22 аналогового локального комутатора з'єднано з виходом датчика 9 повільноплинних процесів, а вхід четвертого 23 аналогового локального комутатора з'єднано з виходом датчика 10 короткочасних циклічних процесів, перший вихід блока 6 вмикання з'єднано з другим входом передавача 26 високих частот через другий вхід блока 27 живлення передавача високих частот, другий вихід блока 6 вмикання з'єднано з входом блока 7 живлення датчиків, а третій вихід блока 6 вмикання з'єднано з четвертим входом блока 11 формування кадру. Бортова мікроелектронна малогабаритна радіотелеметрична система (позиція 1) додатково містить (див. блок-схему на Фіг.1) групу 28 контактних датчиків, групу 29 аналогових датчиків та другий передаючий пристрій 30, при цьому конструктивно до складу групи 28 контактних датчиків входять датчик 31 ударних навантажень, датчик 32 низькочастотних вібрацій, датчик 33 високочастотних вібрацій та датчик 34 механічного тиску, до складу другого передаючого пристрою 30 входять блок 35 живлення передавача надвисоких частот та передавач 36 надвисоких частот, до складу групи 29 аналогових датчиків входять датчик 37 температури, датчик 38 напруги, датчик 39 кутових швидкостей та зазначені датчик 8 швидкоплинних процесів, датчик 9 повільноплинних процесів та датчик 10 короткочасних циклічних процесів, до складу першого 2 ступеня комутації додатково введено другий блок 40 формування кадру, до складу другого 3 ступеня комутації додатково введено другий 41 локальний кодовий комутатор, блок 42 часу і команд, бортову 11 обчислювальну машину 43 та другий 44 цифровий комутатор, у третьому 4 ступені комутації перший 16, другий 17, третій 18 та четвертий 19 локальні комутатори об'єднано до першої групи 45 комутаторів, а перший 20, другий 21, третій 22, четвертий 23, п'ятий 24 та шостий 25 аналогові локальні комутатори об'єднано з другою групою 46 комутаторів. Конструктивно і технологічно у групі 28 контактних датчиків вихід датчика 31 ударних навантажень з'єднано з входом першого 16 локального комутатора першої групи 45 комутаторів третього 4 ступеня комутації, вихід датчика 32 низькочастотних вібрацій з'єднано з входом другого 17 локального комутатора першої групи 45 комутаторів третього 4 ступеня комутації, вихід датчика 33 високочастотних вібрацій з'єднано з входом третього 18 локального комутатора першої групи 45 комутаторів третього 4 ступеня комутації, а вихід датчика 34 механічного тиску з'єднано з входом четвертого 19 локального комутатора першої групи 45 комутаторів третього 4 ступеня комутації, виходи зазначених першого 16, другого 17, третього 18 та четвертого 19 локальних комутаторів з'єднано з входом другого 41 локального кодового комутатора, перший вихід блока 42 часу і команд другого 3 ступеня комутації з'єднано, відповідно, з першим 16, другим 17, третім 18 та четвертим 19 локальними комутаторами першої групи 45 комутаторів, з входом першого локального кодового комутатора 12 та з входом другого 41 локального кодового комутатора, що входять до складу другого 3 ступеня комутації, вихід зазначеного другого 41 локального кодового комутатора з'єднано з першими входами, відповідно, першого блока 11 формування кадру та другого блока 40 формування кадру першого 2 ступеня комутації, другий вихід блока 42 часу і команд другого 3 ступеня комутації з'єднано з другими входами, відповідно, першого блока 11 формування кадру та другого блока 40 формування кадру першого 2 ступеня комутації через, відповідно, перший аналоговий комутатор 13 та другий 14 аналоговий комутатор другого 3 ступеня комутації, третій вихід блока 42 часу і команд другого 3 ступеня комутації з'єднано з першим входом цифрового комутатора 15, що входить до складу другого 3 ступеня комутації, перший вхід/вихід блока 11 формування кадру першого 2 ступеня комутації додатково з'єднано, відповідно, з першими входами/виходами другого блока 40 формування кадру першого 2 ступеня комутації та другого 44 цифрового комутатора другого 3 ступеня комутації, перший вхід/вихід бортової обчислювальної машини 43 з'єднано з другим входом/виходом другого цифрового комутатора 44 другого 3 ступеня комутації, вихід блока 11 формування кадру першого 2 ступеня комутації додатково з'єднано, відповідно, з першими входами блока 35 живлення передавача надвисоких частот та передавача 36 надвисоких частот, що входять до складу другого передаючого пристрою 30, перший вихід блока 6 вмикання з'єднано з другим входом передавача 36 надвисоких частот другого передаючого пристрою 30 через другий вхід блока 35 живлення передавача надвисоких частот зазначеного другого передаючого пристрою 30, а 54299 12 безпосередньо у другій групі 46 комутаторів вхід першого 20 аналогового локального комутатора з'єднано з виходом датчика 37 температури, вхід другого 21 аналогового локального комутатора з'єднано з виходом датчика 38 напруги, вхід п'ятого 24 аналогового локального комутатора з'єднано з виходом датчика 39 кутових швидкостей. Конструктивно до складу групи 28 контактних датчиків та групи 29 аналогових датчиків входять по одному чи більше датчиків кожного з типів (відповідно, позиції 31, 32, 33, 34 та позиції 8, 9, 10, 37, 38, 39 див. блок-схему на Фіг.1), а перший та другий виходи блока 6 вмикання виконано з можливістю видачі напруги ±27В, а вихід блока 7 живлення датчиків виконано з можливістю видачі напруги ± 6В (див. блок-схему на Фіг.1). Бортова мікроелектронна малогабаритна радіотелеметрична система, яка заявляється, працює (використовується) таким чином. Попередньо виготовляють конструктивні елементи бортової мікроелектронної малогабаритної радіотелеметричної системи, а саме, позиції 5-27 та 30-44 (див. блок-схему на Фіг.1). Далі зазначені конструктивні елементи бортової мікроелектронної малогабаритної радіотелеметричної системи з'єднують у групи: - у першу групу 45 комутаторів об'єднують перший 16, другий 17, третій 18 та четвертий 19 локальні комутатори; - у другу групу 46 комутаторів об'єднують перший 20, другий 21, третій 22, четвертий 23, п'ятий 24 та шостий 25 аналогові локальні комутатори; - у групу 28 контактних датчиків об'єднують датчик 31 ударних навантажень, датчик 32 низькочастотних вібрацій, датчик 33 високочастотних вібрацій та датчик 34 механічного тиску; - у групу 29 аналогових датчиків об'єднують датчик 8 швидкоплинних процесів, датчик 8 швидкоплинних процесів, датчик 10 короткочасних циклічних процесів, датчик 37 температури, датчик 38 напруги та датчик 39 кутових швидкостей. Після цього першу групу 45 комутаторів та другу групу 46 комутаторів об'єднують у третій 4 ступінь комутації, конструктивні елементи бортової мікроелектронної малогабаритної радіотелеметричної системи, а саме, позиції 12-15 та 41-44, об'єднують у другий 3 ступінь комутації, конструктивні елементи бортової мікроелектронної малогабаритної радіотелеметричної системи, а саме, позиції 11 і 40, об'єднують у перший 2 ступінь комутації. Закінчують збирання бортової мікроелектронної малогабаритної радіотелеметричної системи 1 тим, що з'єднують між собою конструктивні елементи бортової мікроелектронної малогабаритної радіотелеметричної системи, що входять до складу: - першого 2 ступеня комутації, другого 3 ступеня комутації та третього 4 ступеня комутації; - групи 28 контактних датчиків та групи 29 аналогових датчиків; - передаючого пристрою 5 (відповідно, передавач 26 високих частот та блок 27 живлення передавача високих частот); 13 - другого передаючого пристрою 30 (відповідно, блок 35 живлення передавача надвисоких частот та передавач 36 надвисоких частот). На заключній стадії збирання бортової мікроелектронної малогабаритної радіотелеметричної системи 1 (що заявляється) здійснюють відповідні з'єднання між зазначеними вище ступенями комутації, групами датчиків та передаючими пристроями та блоком 6 вмикання і блоком 7 живлення датчиків (у відповідності до блок-схеми, представленої на Фіг.1). Згідно із блок-схемою, представленою на Фіг.1, бортова мікроелектронна малогабаритна радіотелеметрична система (позиція 1) працює (використовується) таким чином. Блок 6 вмикання подає напругу ±27В бортової мережі живлення на другі входи блока 27 живлення передавача 26 високих частот першого передаючого пристрою 5 та блока 35 живлення передавача 36 надвисоких частот другого передаючого пристрою 30, на вхід блока 7 живлення датчиків та на четвертий вхід першого блока 11 формування кадру першого 2 ступеня комутації. Датчики 31 ударних навантажень групи 28 контактних датчиків перетворюють механічну силу ударів у різних телеметрованих точках в електричні сигнали, які поступають на відповідні входи першого 16 локального комутатора першої 45 групи комутаторів третього 4 ступеня комутації. Датчики 32 низькочастотних вібрацій групи 28 контактних датчиків перетворюють механічні вібрації у різних телеметрованих точках в діапазоні робочих частот 1-1000Гц в електричні сигнали, які поступають на відповідні входи другого 17 локального комутатора першої 45 групи комутаторів третього 4 ступеня комутації. Датчики 33 високочастотних вібрацій групи 28 контактних датчиків перетворюють механічні вібрації у різних телеметрованих точках в діапазоні робочих частот 1-16кГц в електричні сигнали, які поступають на відповідні входи третього 18 локального комутатора першої 45 групи комутаторів третього 4 ступеня комутації. Датчики 34 механічного тиску групи 28 контактних датчиків перетворюють силу механічного тиску у різних телеметрованих точках в електричні сигнали, які одночасно поступають на відповідні входи четвертого 19 локального комутатора першої 45 групи комутаторів третього 4 ступеня комутації. Локальні комутатори (відповідно, перший 16, другий 17, третій 18 та четвертий 19 локальні комутатори) перетворюють електричні сигнали з виходів відповідних датчиків 31, 32, 33 та 34 у послідовні цифрові коди певної розрядності, які по кабелю поступають на відповідні входи першого 12 локального кодового комутатора, другого 41 локального кодового комутатора та блока 42 часу і команд другого 3 ступеня комутації. Датчики 37 температури групи 29 аналогових датчиків (термопари та терморезистори) формують електричні сигнали, пропорційні температурі телеметрованих точок, і передають їх на відповідні входи першого 20 аналогового локального комута 54299 14 тора другої групи 46 комутаторів третього 4 ступеня комутації. Датчики 38 напруги групи 29 аналогових датчиків вимірюють в телеметрованих точках значення напруги живлення та сигнальні напруги і передають їх на відповідні входи другого 21 аналогового локального комутатора другої групи 46 комутаторів третього 4 ступеня комутації. Датчики 39 кутових швидкостей групи 29 аналогових датчиків формують електричні сигнали, пропорційні кутовим швидкостям переміщення телеметрованих точок у різних площинах, і передають їх на відповідні входи п'ятого 24 аналогового локального комутатора другої групи 46 комутаторів третього 4 ступеня комутації. Датчики 8 швидкоплинних процесів групи 29 аналогових датчиків вимірюють поздовжні та поперечні прискорення телеметрованих точок, перетворюють їх у відповідні електричні сигнали і передають на відповідні входи шостого 25 аналогового локального комутатора другої групи 46 комутаторів третього 4 ступеня комутації. Датчики 9 повільноплинних процесів групи 29 аналогових датчиків вимірюють тиск, вологість та інше в телеметрованих точках, формують відповідні електричні сигнали і передають їх на відповідні входи третього 22 аналогового локального комутатора другої групи 46 комутаторів третього 4 ступеня комутації. Датчики 10 короткочасних циклічних процесів групи 29 аналогових датчиків реєструють тривалість та періодичність процесів у телеметрованих точках, формують відповідні електричні сигнали і передають їх на відповідні входи четвертого 23 аналогового локального комутатора другої групи 46 комутаторів третього 4 ступеня комутації. Аналогові локальні комутатори (відповідно, позиції 20, 21, 22, 23, 24 та 25) нормують електричні сигнали у вигляді напруг з виходів відповідних датчиків (позиції 37, 38, 39, 8, 9 та 10), які по кабелю поступають на відповідні входи першого 13 та другого 14 аналогових комутаторів другого 3 ступеня комутації. Перший локальний кодовий комутатор 12 та другий локальний кодовий комутатор 41 другого 3 ступеня комутації об'єднують інформацію, яка одночасно поступає на їх входи з виходів першого 16, другого 17, третього 18 та четвертого 19 локальних комутаторів третього 4 ступеня комутації, та формують цифрове кодове повідомлення певної структури, яке поступає з їх виходів на перший вхід першого блока 11 формування кадру та на перший вхід другого блока 40 формування кадру першого 2 ступеня комутації. Перший аналоговий 13 комутатор та другий 14 аналоговий комутатор другого 3 ступеня комутації об'єднують аналогову інформацію, яка одночасно поступає на їх входи з виходів першого 20, другого 21, третього 22, четвертого 23, п'ятого 24 та шостого 25 аналогових локальних комутаторів третього 4 ступеня комутації, перетворюють її в послідовний цифровий код певної розрядності і структури та формують цифрове кодове повідомлення певної структури, яке поступає на другий вхід блока 11 формування кадру та на другий вхід другого 15 блока 40 формування кадру першого 2 ступеня комутації. Цифровий комутатор 44 другого 3 ступеня комутації перетворює цифрову інформацію про стан бортової обчислювальної машини 43 у послідовний цифровий код, який поступає на перший вхід/вихід блока 11 формування кадру та перший вхід/вихід другого блока 40 формування кадру першого 2 ступеня комутації. Блок 42 часу і команд формує синхроімпульси, тактові імпульси та імпульси команд на зміну режимів роботи системи, які поступають: - з його першого виходу у першу 45 групу комутаторів (до першого 16, другого 17, третього 18 та четвертого 19 локальних комутаторів); - з його другого виходу у другу 46 групу комутаторів (до першого 20, другого 21, третього 22, четвертого 23, п'ятого 24 та шостого 25 локального комутаторів); - з його третього виходу через цифровий комутатор 15 на перший вхід/вихід блока 11 формування кадру та перший вхід/вихід другого блока 40 формування кадру першого 2 ступеня комутації. Перший блок 11 формування кадру та другий блок 40 формування кадру (першого 2 ступеня комутації) перетворюють всю вхідну інформацію, яка надійшла з комутаторів (позиції 12, 13, 14 та 15) другого 3 ступеня комутації, формують кадри повідомлень для першого 5 та другого 30 передаючих пристроїв, сигнали команд для контролю стану складових частин системи, сигнали на зміну режиму функціонування системи та інші технологічні сигнали. При цьому кожен із цих блоків може бути як ведучим, так і веденим, основним або резервним, або використовуватись одночасно при великій кількості комутаторів та обмеженнях на час передачі даних [4]. 54299 16 Підвищення ефективності застосування бортової мікроелектронної малогабаритної радіотелеметричної системи, яка заявляється, у порівнянні з прототипом, досягається шляхом використанням необхідної кількості різних типів локальних комутаторів 2-го та 3-го ступенів комутації, запам'ятовуючих пристроїв та відповідних допоміжних блоків типу локальних кодових комутаторів, локальних аналогових комутаторів і цифрових комутаторів. Підвищення ефективності застосування бортової мікроелектронної малогабаритної радіотелеметричної системи, яка заявляється, у порівнянні з прототипом, полягає у розширенні функціональних можливостей, підвищенні її надійності та ефективності при зменшенні габаритно-масових характеристик та обмеженнях на час передачі даних на наземні засоби обробки телеметричної інформації. Джерела інформації 1. Назаров А.В., Козырев Г.И., Шитов И.В., Обрученков В.П., Древин А.В., Краскин В.Б. и др. «Современная телеметрия в теории и на практике». Учебный курс. Издательство «Наука и техника». Санкт-Петербург, 2007, стор.251-252 - аналог. 2. Назаров А.В., Козырев Г.И., Шитов И.В., Обрученков В.П., Древин А.В., Краскин В.Б. и др. «Современная телеметрия в теории и на практике». Учебный курс. Издательство «Наука и техника». Санкт-Петербург, 2007, стор.252-253 - аналог. 3. Назаров А.В., Козырев Г.И., Шитов И.В., Обрученков В.П., Древин А.В., Краскин В.Б. и др. «Современная телеметрия в теории и на практике». Учебный курс. Издательство «Наука и техника». Санкт-Петербург, 2007, стор.244-253, мал. 3.54 - прототип. 4. Сафаров Р.Т., Буга Н.Н., Зверев Р.И., Шитов И.В. «Радиотелеметрия», Части 1 и 2, - Л.: МО СССР, 1973г. 17 Комп’ютерна верстка А. Рябко 54299 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
