Радіатор

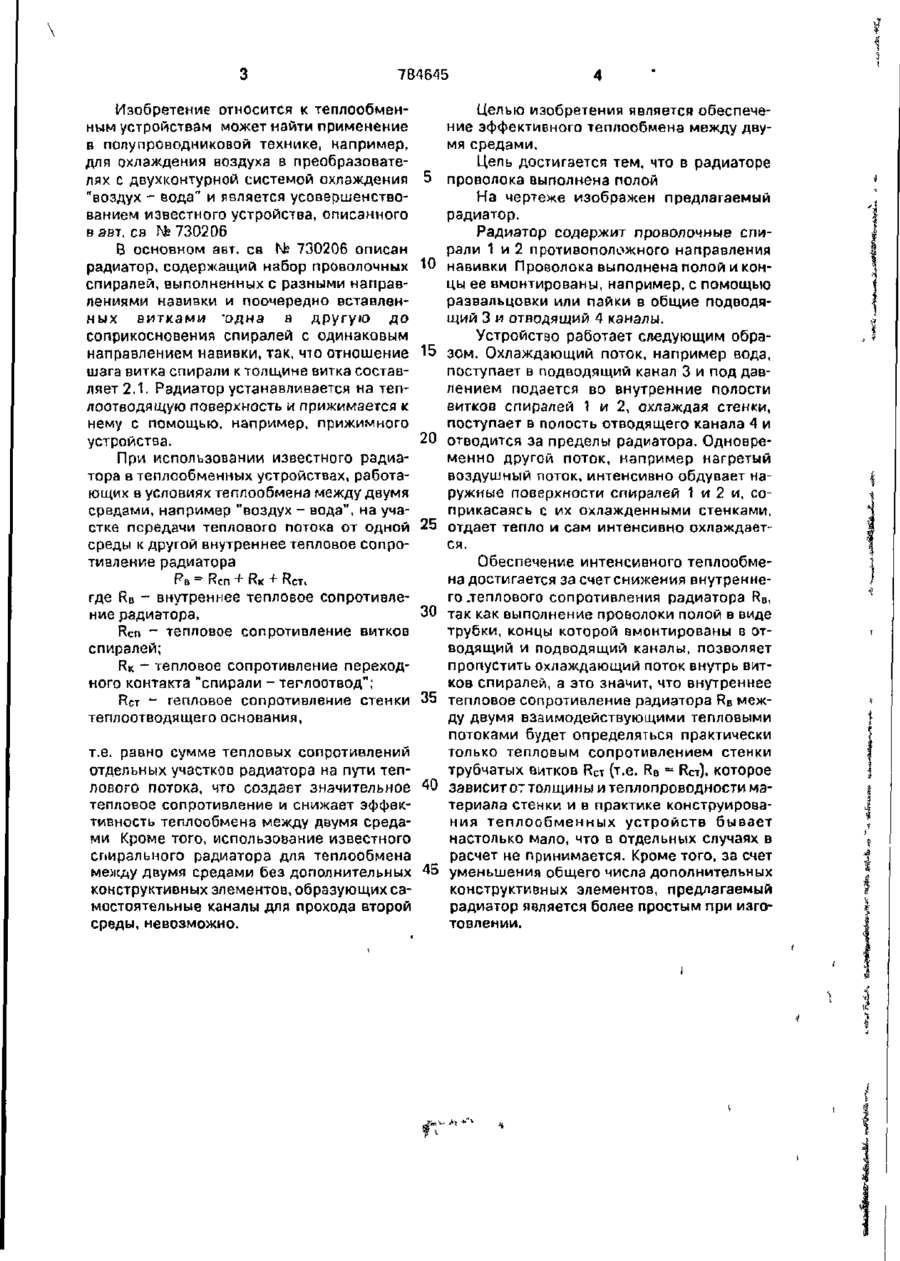

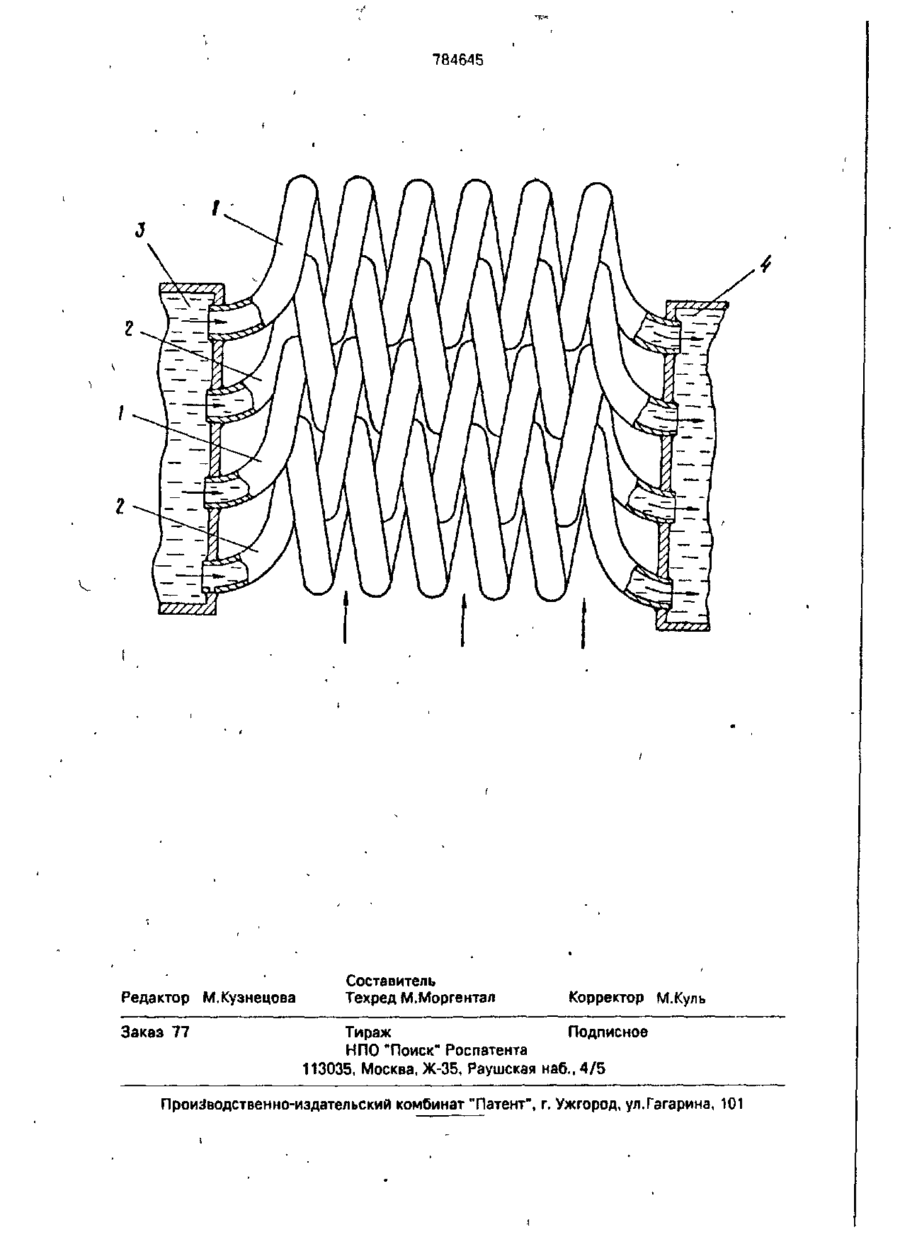

РАДИАТОР по авт. св. СССР N 730206, отличающийся тем, что, с целью обеспечения эффективного теплообмена между двумя средствами, гг іволока выполнена полой. 784645 Изобретение относится к теплообменным устройствам может найти применение в полупроводниковой технике, например, для охлаждения воздуха в преобразователях с двухконтурной системой охлаждения "воздух - йода" и является усовершенствованием известного устройства, описанного вэвт. ев №730206 В основном авт. ев № 730206 описан радиатор, содержащий набор проволочных спиралей, выполненных с разными направлениями навивки и поочередно вставленных витками 'одна в другую до соприкосновения спиралей с одинаковым направлением навивки, так, что отношение шага витка спирали к толщине витка составляет 2.1. Радиатор устанавливается на теплоотводящую поверхность и прижимается к нему с помощью, например, прижимного устройства. При использовании известного радиатора в теплообменных устройствах, работающих в условиях теплообмена между двумя средами, например "воздух - вода", на учай стке передачи теплового потока от одной среды к другой внутреннее тепловое сопротивление радиатора Рв - Ren + R* + RCT. где RB ~ внутреннее тепловое сопротивление радиатора, Ren - тепловое сопротивление витков спиралей; RK - тепловое сопротивление переходного контакта "спирали - теглоотвод"; RCT ' тепловое сопротивление стенки теплоотводящего основания, 10 15 20 25 30 35 т.е. равно сумме тепловых сопротивлений отдельных участков радиатора на пути теплового потока, что создает значительное 40 тепловое сопротивление и снижает эффективность теплообмена между двумя средами Кроме того, использование известного спирального радиатора для теплообмена между двумя средами без дополнительных 45 конструктивных элементов, образующих самостоятельные каналы для прохода второй среды, невозможно. Целью изобретения является обеспечение эффективного теплообмена между двумя средами. Цель достигается тем, что в радиаторе проволока выполнена полой На чертеже изображен предлагаемый радиатор. Радиатор содержит проволочные спирали 1 и 2 противоположного направления навивки Проволока выполнена полой и концы ее вмонтированы, например, с помощью развальцовки или пайки в общие подводящий 3 и отводящий 4 каналы. Устройство работает следующим образом. Охлаждающий поток, например вода, поступает в подводящий канал 3 и под давлением подается во внутренние полости витков спиралей 1 и 2, охлаждая стенки, поступает в полость отводящего канала 4 и отводится за пределы радиатора. Одновременно другой поток, например нагретый воздушный поток, интенсивно обдувает наружные поверхности спиралей 1 и 2 и, соприкасаясь с их охлажденными стенками. отдает тепло и сам интенсивно охлаждается. Обеспечение интенсивного теплообмена достигается за счет снижения внутреннего .теплового сопротивления радиатора RB, так как выполнение проволоки полой в виде трубки, концы которой вмонтированы в отводящий и подводящий каналы, позволяет пропустить охлаждающий поток внутрь витков спиралей, а это значит, что внутреннее тепловое сопротивление радиатора RB между двумя взаимодействующими тепловыми потоками будет определяться практически только тепловым сопротивлением стенки трубчатых витков RCT (т.е. RB ' RCT), которое зависит от толщины и теплопроводности материала стенки и в практике конструирования теплообменных устройств бывает настолько мало, что в отдельных случаях в расчет не принимается. Кроме того, за счет уменьшения общего числа дополнительных конструктивных элементов, предлагаемый радиатор является более простым при изготовлении. ,1 784645 Редактор М.Кузнецова Заказ 77 Составитель Техред М.Моргентал Корректор М.Куль Подписное Тираж НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
