Парта, що трансформується

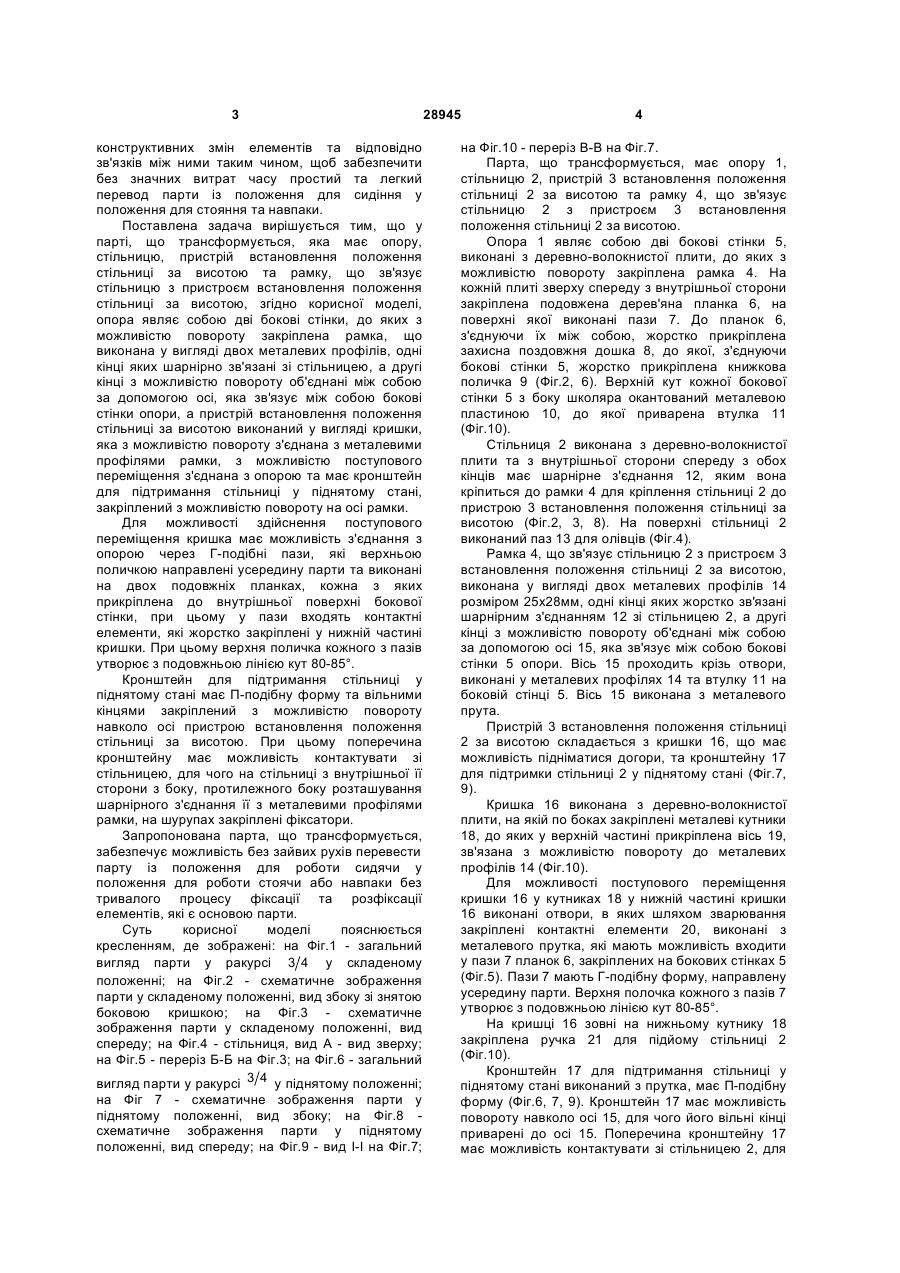

1. Парта, що трансформується, яка має опору, стільницю, пристрій встановлення положення стільниці за висотою та рамку, що зв'язує стільницю з пристроєм встановлення положення стільниці за висотою, яка відрізняється тим, що опора являє собою дві бокові стінки, до яких з можливістю повороту закріплена рамка, що виконана у вигляді двох металевих профілів, одні кінці яких шарнірно зв'язані зі стільницею, а другі кінці з можливістю повороту об'єднані між собою за допомогою осі, яка зв'язує між собою бокові стінки опори, а пристрій встановлення положення стільниці за висотою виконаний у вигляді кришки, яка з можливістю повороту з'єднана з металевими профілями рамки, з можливістю поступового переміщення з'єднана з опорою та має кронштейн для підтримання стільниці у піднятому стані, закріплений з можливістю повороту на осі рамки. U 2 (19) 1 3 конструктивних змін елементів та відповідно зв'язків між ними таким чином, щоб забезпечити без значних витрат часу простий та легкий перевод парти із положення для сидіння у положення для стояння та навпаки. Поставлена задача вирішується тим, що у парті, що трансформується, яка має опору, стільницю, пристрій встановлення положення стільниці за висотою та рамку, що зв'язує стільницю з пристроєм встановлення положення стільниці за висотою, згідно корисної моделі, опора являє собою дві бокові стінки, до яких з можливістю повороту закріплена рамка, що виконана у вигляді двох металевих профілів, одні кінці яких шарнірно зв'язані зі стільницею, а другі кінці з можливістю повороту об'єднані між собою за допомогою осі, яка зв'язує між собою бокові стінки опори, а пристрій встановлення положення стільниці за висотою виконаний у вигляді кришки, яка з можливістю повороту з'єднана з металевими профілями рамки, з можливістю поступового переміщення з'єднана з опорою та має кронштейн для підтримання стільниці у піднятому стані, закріплений з можливістю повороту на осі рамки. Для можливості здійснення поступового переміщення кришка має можливість з'єднання з опорою через Г-подібні пази, які верхньою поличкою направлені усередину парти та виконані на двох подовжніх планках, кожна з яких прикріплена до внутрішньої поверхні бокової стінки, при цьому у пази входять контактні елементи, які жорстко закріплені у нижній частині кришки. При цьому верхня поличка кожного з пазів утворює з подовжньою лінією кут 80-85°. Кронштейн для підтримання стільниці у піднятому стані має П-подібну форму та вільними кінцями закріплений з можливістю повороту навколо осі пристрою встановлення положення стільниці за висотою. При цьому поперечина кронштейну має можливість контактувати зі стільницею, для чого на стільниці з внутрішньої її сторони з боку, протилежного боку розташування шарнірного з'єднання її з металевими профілями рамки, на шурупах закріплені фіксатори. Запропонована парта, що трансформується, забезпечує можливість без зайвих рухів перевести парту із положення для роботи сидячи у положення для роботи стоячи або навпаки без тривалого процесу фіксації та розфіксації елементів, які є основою парти. Суть корисної моделі пояснюється кресленням, де зображені: на Фіг.1 - загальний вигляд парти у ракурсі 3 4 у складеному положенні; на Фіг.2 - схематичне зображення парти у складеному положенні, вид збоку зі знятою боковою кришкою; на Фіг.3 - схематичне зображення парти у складеному положенні, вид спереду; на Фіг.4 - стільниця, вид А - вид зверху; на Фіг.5 - переріз Б-Б на Фіг.3; на Фіг.6 - загальний вигляд парти у ракурсі 3 4 у піднятому положенні; на Фіг 7 - схематичне зображення парти у піднятому положенні, вид збоку; на Фіг.8 схематичне зображення парти у піднятому положенні, вид спереду; на Фіг.9 - вид І-І на Фіг.7; 28945 4 на Фіг.10 - переріз В-В на Фіг.7. Парта, що трансформується, має опору 1, стільницю 2, пристрій 3 встановлення положення стільниці 2 за висотою та рамку 4, що зв'язує стільницю 2 з пристроєм 3 встановлення положення стільниці 2 за висотою. Опора 1 являє собою дві бокові стінки 5, виконані з деревно-волокнистої плити, до яких з можливістю повороту закріплена рамка 4. На кожній плиті зверху спереду з внутрішньої сторони закріплена подовжена дерев'яна планка 6, на поверхні якої виконані пази 7. До планок 6, з'єднуючи їх між собою, жорстко прикріплена захисна поздовжня дошка 8, до якої, з'єднуючи бокові стінки 5, жорстко прикріплена книжкова поличка 9 (Фіг.2, 6). Верхній кут кожної бокової стінки 5 з боку школяра окантований металевою пластиною 10, до якої приварена втулка 11 (Фіг.10). Стільниця 2 виконана з деревно-волокнистої плити та з внутрішньої сторони спереду з обох кінців має шарнірне з'єднання 12, яким вона кріпиться до рамки 4 для кріплення стільниці 2 до пристрою 3 встановлення положення стільниці за висотою (Фіг.2, 3, 8). На поверхні стільниці 2 виконаний паз 13 для олівців (Фіг.4). Рамка 4, що зв'язує стільницю 2 з пристроєм 3 встановлення положення стільниці 2 за висотою, виконана у вигляді двох металевих профілів 14 розміром 25x28мм, одні кінці яких жорстко зв'язані шарнірним з'єднанням 12 зі стільницею 2, а другі кінці з можливістю повороту об'єднані між собою за допомогою осі 15, яка зв'язує між собою бокові стінки 5 опори. Вісь 15 проходить крізь отвори, виконані у металевих профілях 14 та втулку 11 на боковій стінці 5. Вісь 15 виконана з металевого прута. Пристрій 3 встановлення положення стільниці 2 за висотою складається з кришки 16, що має можливість підніматися догори, та кронштейну 17 для підтримки стільниці 2 у піднятому стані (Фіг.7, 9). Кришка 16 виконана з деревно-волокнистої плити, на якій по боках закріплені металеві кутники 18, до яких у верхній частині прикріплена вісь 19, зв'язана з можливістю повороту до металевих профілів 14 (Фіг.10). Для можливості поступового переміщення кришки 16 у кутниках 18 у нижній частині кришки 16 виконані отвори, в яких шляхом зварювання закріплені контактні елементи 20, виконані з металевого прутка, які мають можливість входити у пази 7 планок 6, закріплених на бокових стінках 5 (Фіг.5). Пази 7 мають Г-подібну форму, направлену усередину парти. Верхня полочка кожного з пазів 7 утворює з подовжньою лінією кут 80-85°. На кришці 16 зовні на нижньому кутнику 18 закріплена ручка 21 для підйому стільниці 2 (Фіг.10). Кронштейн 17 для підтримання стільниці у піднятому стані виконаний з прутка, має П-подібну форму (Фіг.6, 7, 9). Кронштейн 17 має можливість повороту навколо осі 15, для чого його вільні кінці приварені до осі 15. Поперечина кронштейну 17 має можливість контактувати зі стільницею 2, для 5 чого на стільниці 2 з внутрішньої її сторони з боку, протилежному боку розташування з'єднань 12, на шурупах закріплені фіксатори 22. У фіксаторах 22 виконані вирізи діаметром ледь завбільшки діаметра прутка кронштейну 17 для укладання в них поперечини кронштейну 17 у трансформованому виді парти (Фіг.9). Парту використовують таким чином. Виготовляють парту відповідно росту школяра згідно функціональним розмірам відповідних ДСТУ. Жорсткість конструкції досягається за рахунок виготовлення елементів парти з жорстких матеріалів, наприклад металу, дерева, металевих профілів, кутників, які жорстко фіксуються між собою кріпильними елементами та зварюванням. Кути стільниці, бокових сторін, кришок, книжкової полочки закруглені для виключення пошкодження шкіри та одягу школяра. У складеному положенні, коли парта призначена для роботи школяра у сидячому стані, стільниця 2 розміщена на металевих профілях 14, які розташовані на дерев'яних планках 6. При цьому контактні елементи 20 кутнику 18 кришки 16 входять у пази 7 на планках 6 у нижній його частині. Для установки парти у підняте положення, коли вона призначена для роботи школяра у стоячому положенні, кришку 16 за ручку 21 піднімають догори. При цьому контактні елементи 20 рухаються у пазах 7, металеві профілі 14, обертаючись навколо осі 19, піднімаються і на профілях 14 піднімаються стільниця 2 і кришка 16. Одночасно піднімається кронштейн 17, обертаючись навколо осі 15 у втулках 11. Стільниця 2 піднімається і поперечина кронштейну 17 опускається на фіксатори 22, зафіксовуючи стільницю 2 у нерухомому стані. Для повернення парти у складене положення ручку 21 відтягують на себе, контактні елементи 20 рухаються донизу, і тому кришка 16 теж рухається донизу. Поперечину кронштейну 17 виводять з фіксаторів 22 і кронштейн 17 опускають у рамку 4. Стільниця 2 опускається на бокові поверхні 5, а кришка 16 знаходиться у вертикальному положенні. Таким чином, запропонована парта може бути як у складеному положенні для роботи школяра у сидячому стані, так і у піднятому положенні для роботи школяра у стоячому стані. При цьому вона характеризується простотою конструкції та простим і надійним переводом її із одного положення у друге і може бути здійснена самим учнем, не потребуючи додаткових фіксацій. 28945 6 7 28945 8 9 28945 10
