Спосіб управління роботою ерліфта

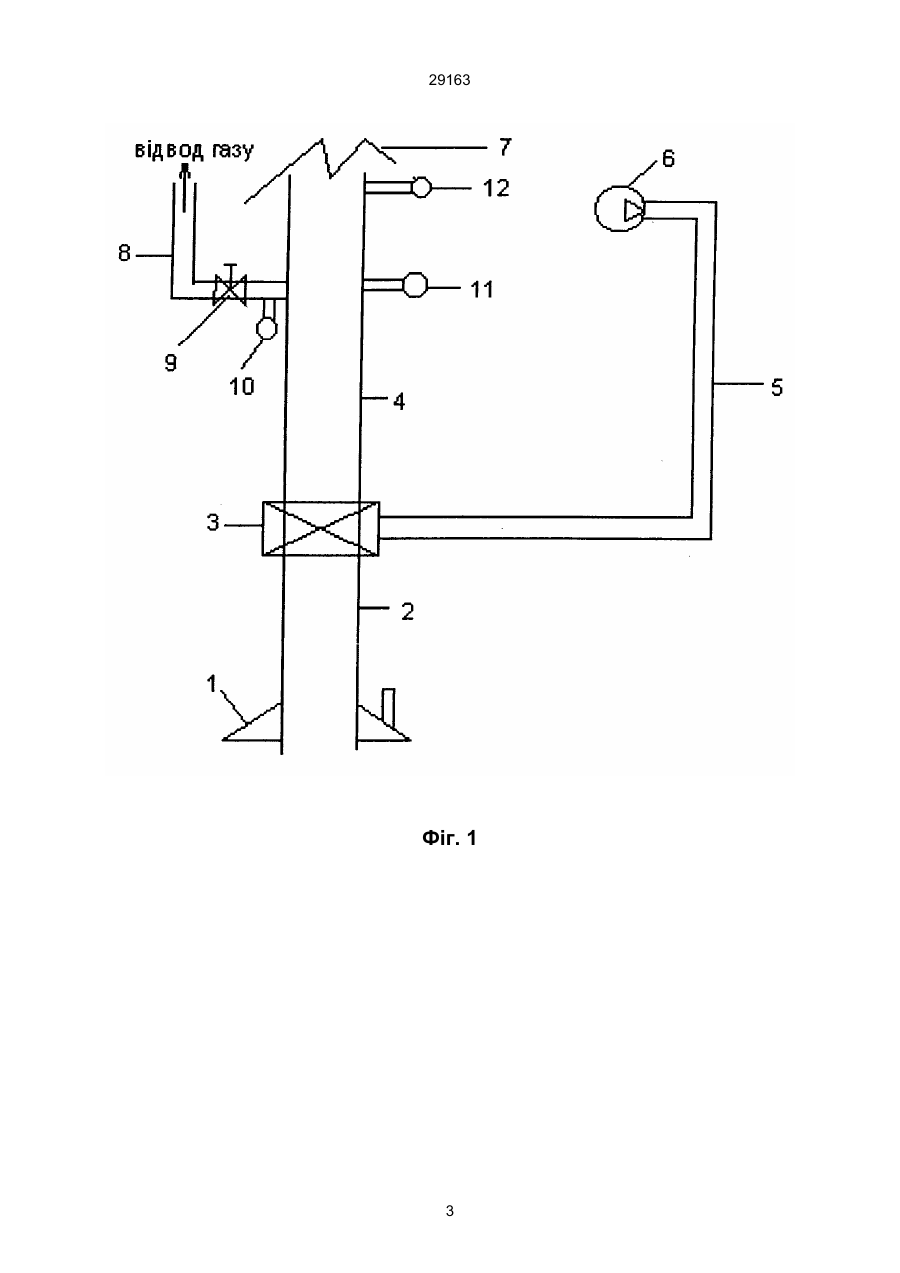

1. Спосіб управління роботою ерліфта, який передбачає стиснення газу, подачу газу під тиском у підйомну трубу, відділення газу від рідкого середовища до виходу його з підйомної труби та відведення газу, який відрізняється тим, що попередньо задають у вихідному перерізі підйомної труби величину дійсної газоконцентрації, а також співвідношення поточної та заданої газоконценjп > 1, контролюють величину поточної трацій jз 29163 та підйомній трубах формується течія суміші, яку транспортують. Якщо при цьому, датчик дійсної газоконцентрації 12, встановлений у вихідному перерезі підйомної труби показує j > 0,6, то відкривають керовану засувку 9 і стиснутий газ, відділений від рідини, відводять по газоводу 8. Якщо показання датчика 12 складає j £ 0,6, то засувку 9 затуляють і відвод газу припиняють. Кількість газу, який відводять, визначають з таких міркувань. Згідно з визначення [1]: Поставлена задача вирішується тим, що у відомому способі, який містить стиснення газу, подачу газу під тиском у підйомну трубу, відділення газу від рідкого середовища до виходу його з підйомної труби та відведення газу, згідно з винаходом, попередньо задають у вихідному перерезі підйомної труби величину дійсної газоконцентрації, а також співвідношення поточної та заданої гаj зоконцентрацій п > 1, контролюють величину поjз точної газоконцентрації у цьому перерезі і в разі виконання вказаного співвідношення підтримують поточну газоконцентрацію рівную заданому шляхом зміни кількості газу, який відводять, у протилежному разі відвод газу припиняють. Окрім того, кількість газу, який відводять, визначають з формули: j= Qг , Qг + Qп де: Qг - об'ємне витрачання газу, м3/с; Qп - об'ємне витрачання пульпи, м3/с. Або для вихідного переріза підйомної труби: 0,6 = QГа , QГа + Qп де: QГa - об'ємне витрачання вільного повітря, м3/с. Відкіль: де: Qг - об'ємне витрачання газу при нормальних умовах, м3/с; Qп - об'ємне витрачання пульпи, м3/с; j - дійсна газоконцентрація; Р - надмірний тиск у перерезі відводу газу, Па; Pa - атмосферний тиск, Па; індекси: «п» - поточне, «з» - задане. Таким чином, згідно з винаходом, пульпу транспортують у складі пульпогазової суміші по всій висоті підйомної труби, що дозволить стиснутому газу здійснювати максимально можливу роботу по переміщенню пульпи у наслідок повного розширення. На фігурі 1 показано ерліфт для здійснення замовляємого способу. На фігурі 2 показана схема верхньої частини підйомної труби ерліфту з вказівкою об'ємних витрачань газу Qг, який відводять, та пульпи Qп. Здійснення замовляємого способу пояснюють за допомогою пристрою, який показано на фігурі 1. Ерліфт містить всмоктуючий пристрій 1, ПІДводячу трубу 2, змішувач 3, підйомну трубу 4, газовід 5, компресор 6, газовідділювач 7, відводячий газовід 8 з керованою засувкою 9, манометр 10, датчики газоконцентрації 11 та 12. QГa = 1,5 Qп. Тоді в разі запобігання кільцевої структури течії суміші необхідно відводити таку кількість газу (див. фігуру 2): де: Qг - об'ємне витрачання газу, який відводять, при нормальних умовах, м3/с; j - показання датчику 11; Р - показання манометру 10, Па; Pa - атмосферний тиск, Па. Розглянемо приклад здійснення замовляємого способу. На рівні проектних розрахунків визначені параметри ерліфтної установки для підйому 300 м3/год (0,08 м3/с) пульпи з глибини 6000 м. Раціональна глибина занурення змішувача складає 2000 м, потрібне витрачання газу - 140 м3/хвил (2,3 м3/с). Показання датчика 12 - j = 0,95; датчика 11 j = 0,5; манометра 10 - Р = 5·105 Па. Підставляючи ці дані у (1), отримаємо: Спосіб здійснюється таким чином. Стиснутий газ від компресора 6 по газоводу 5 подають у змішувач 3, розташований у нижній частині підйомної труби 4. Внаслідок ерліфтного ефекту, у підводячій æ 0,5 5 × 105 ö Qг = 0,08ç × - 1,5 ÷ = 0,28 м3 / с . ç 1 - 0,5 1× 105 ÷ è ø 2 29163 Фіг. 1 3 29163 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4 29163 5
