Одинарний основов’язаний термоклейовий матеріал

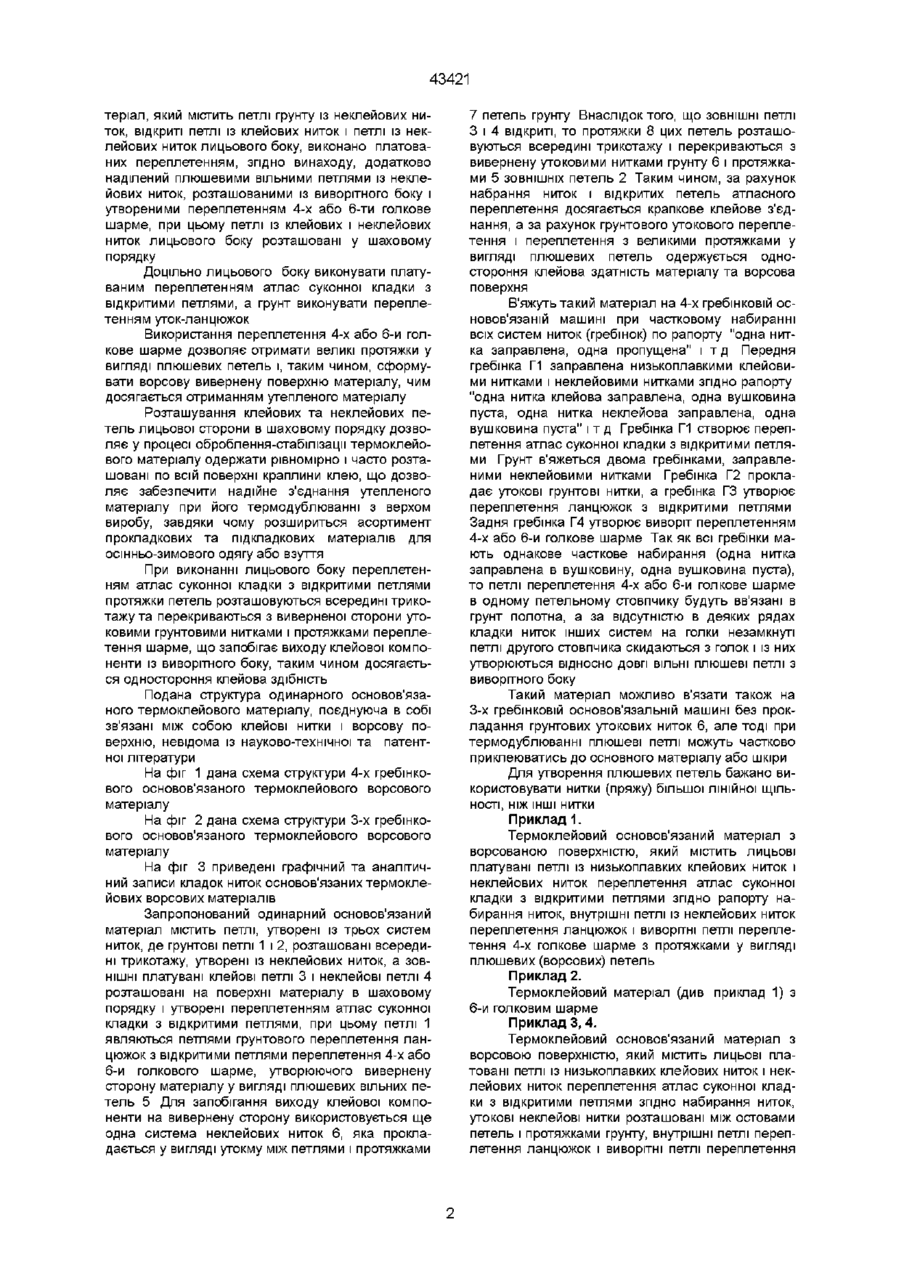

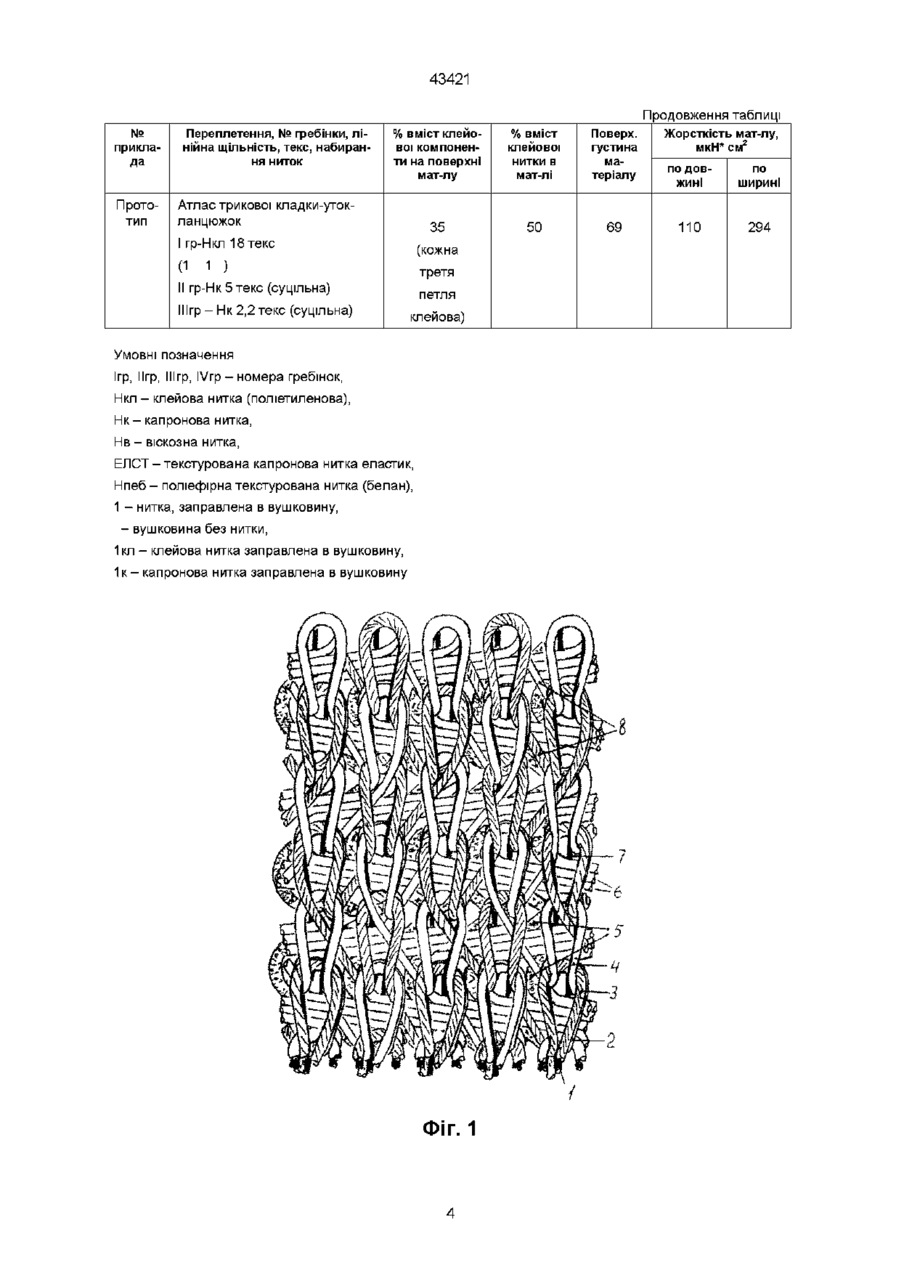

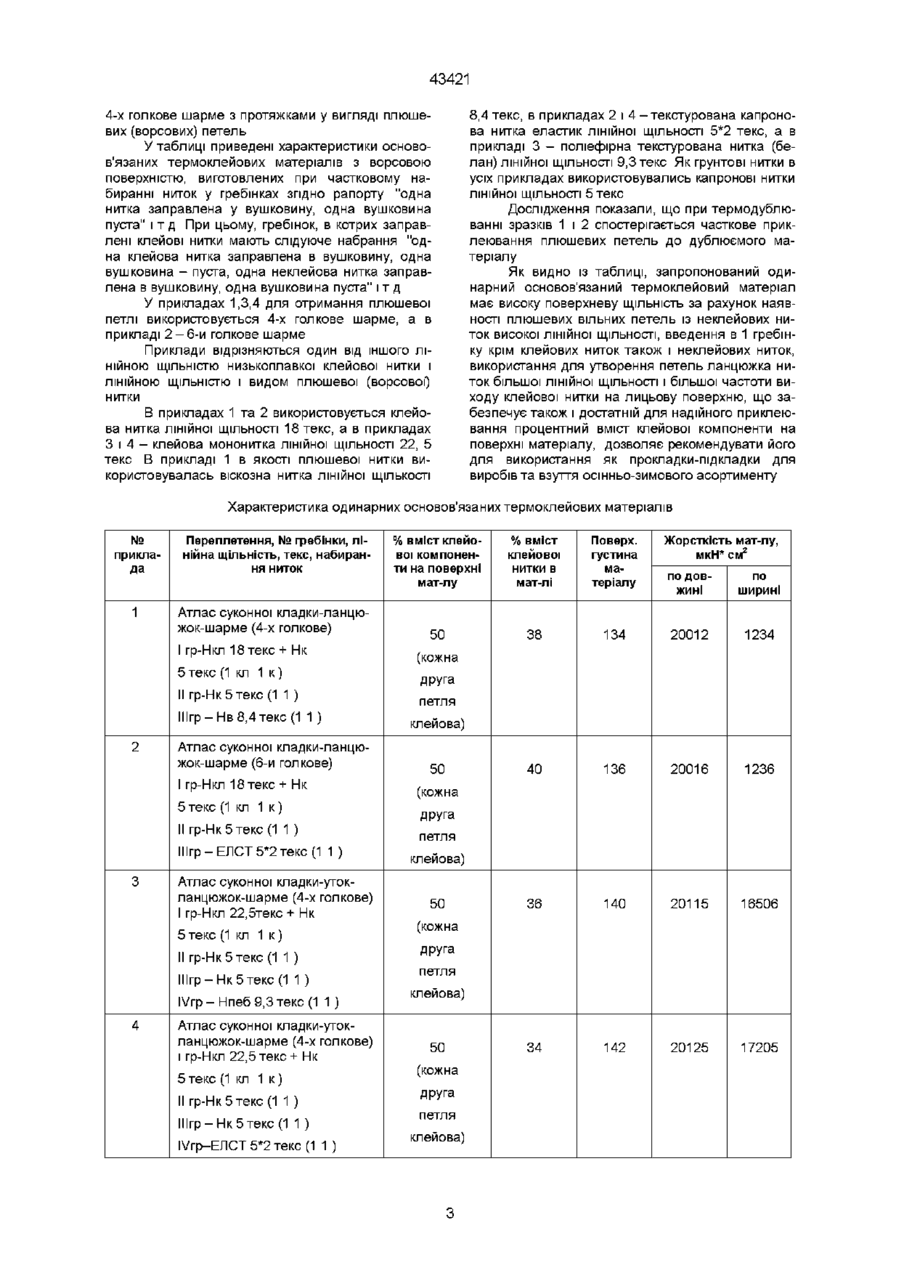

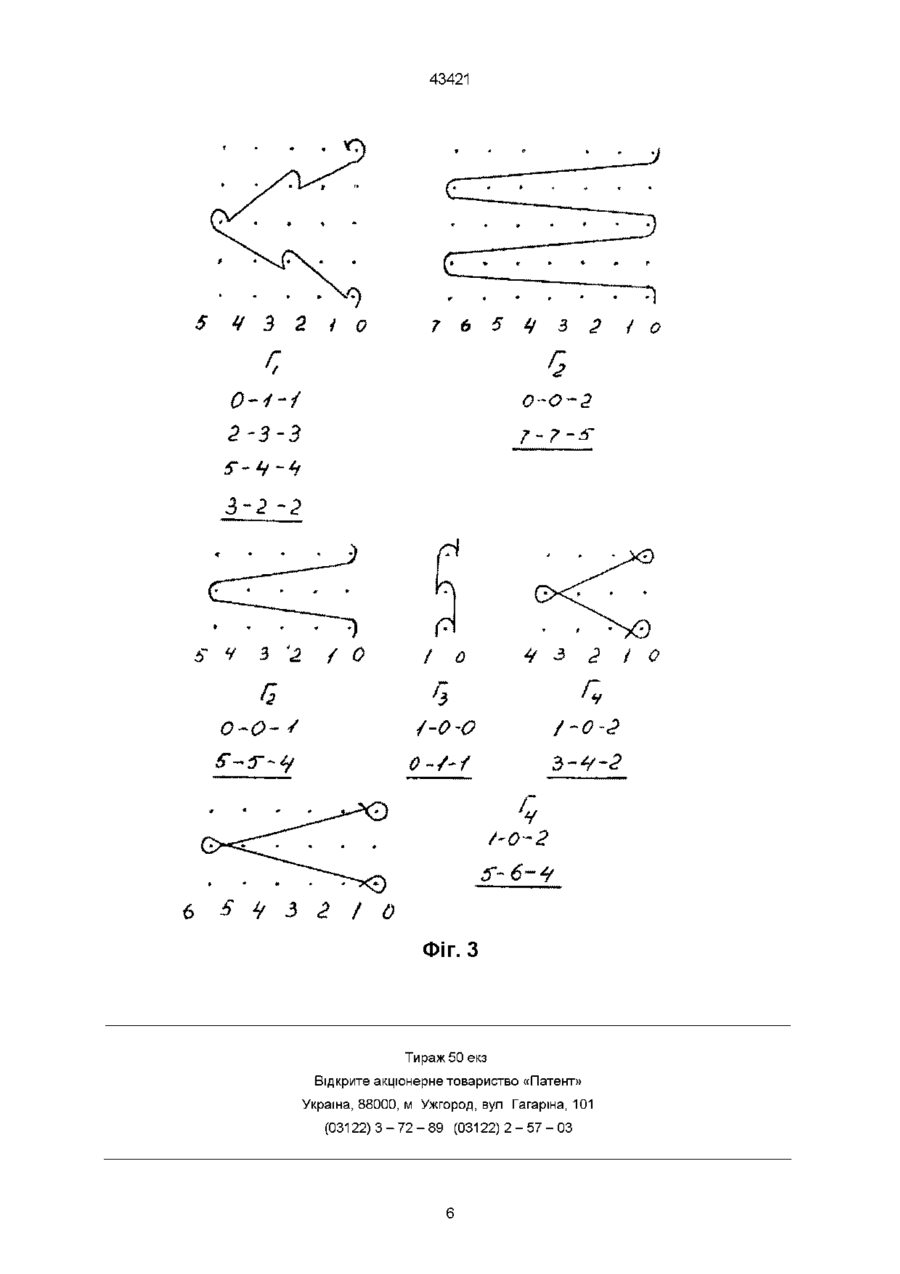

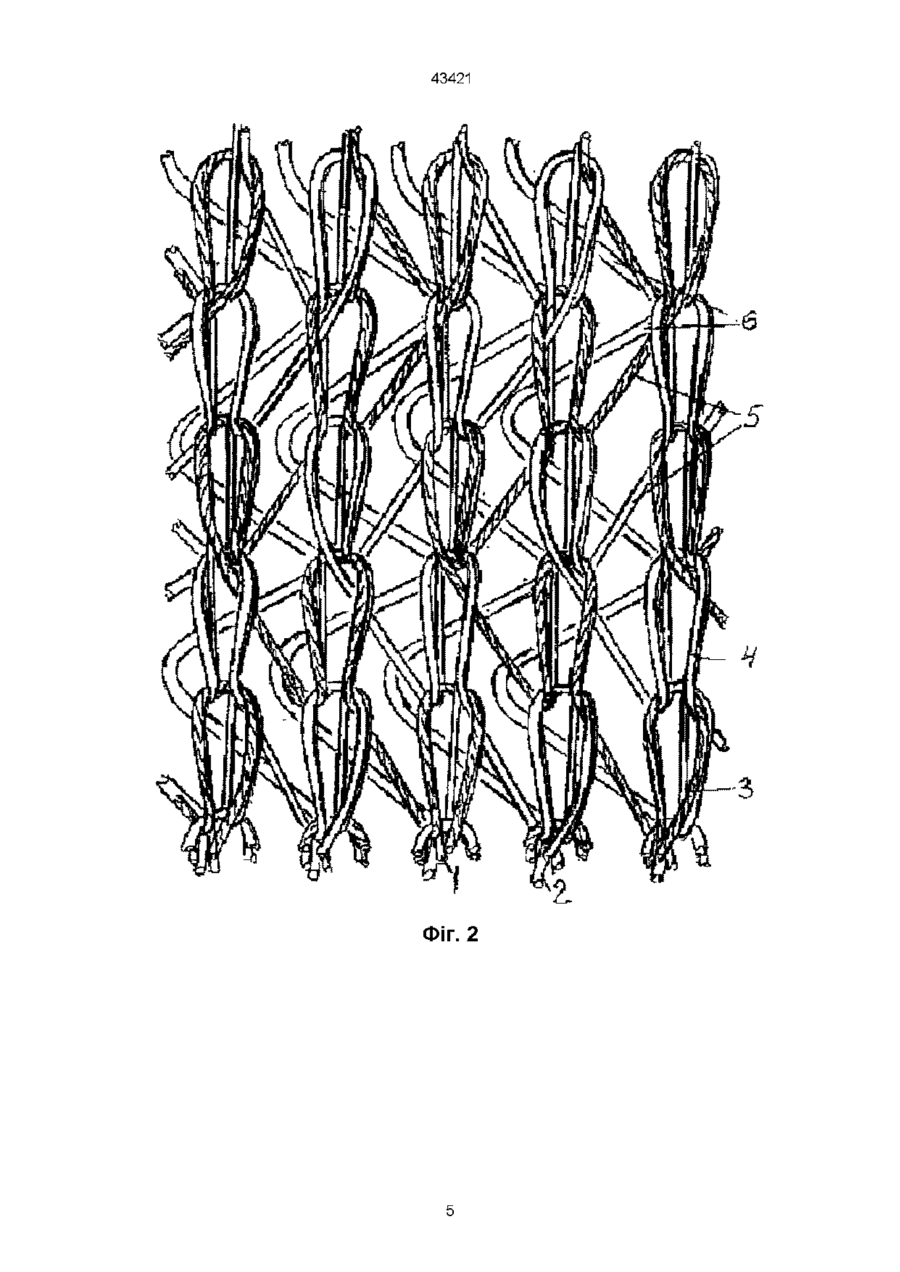

1 Одинарний основов'язаний термоклейовий матеріал, який містить петлі грунту із неклейових ниток, відкриті петлі із клейових ниток і петлі із неклейових ниток лицьового боку, виконаного пла Винахід відноситься до виробництва трикотажу на основов'язаних машинах і може бути використаний як термоклейовий ворсовий прокладно-підкладковий матеріал з односторонньою клейовою здатністю для текстильного та шкіряного взуття, для шкіри, для трикотажних виробів Відома основов'язана прокладка (DD, пат 260094, МКВ D 04 В 21/00, 1988) сітчатої структури для легкого верхнього одягу Вертикальні сторони чарунки сітки утворені петлями ланцюжків, в яких закріплені утокові нитки, які утворюють горизонтальні сторони чарунків сітки При виготовленні матеріалу чарунки заповнюються волокнистою масою, а зі сторони петель на матеріал наноситься клей у вигляді краплин або ЛІНІЙ, забезпечуючий наступне склеювання його з основним матеріалом виробу Відома в'язана прокладка (DD, пат 260095, МКВ D 04 В 21/00, 1988), яка виготовлена на основов'язаній машині Грунт зв'язаний із поліефірних ниток двома гребінками, а третя гребінка в'яже ворсові петлі із текстурованих поліефірних ниток, які утворюють волокнистий шар, перешкоджаючий проходженню клею, який наноситься на прокладку у вигляді ЛІНІЙ і краплин Недоліком цих в'язаних прокладок є можливість осипання клейового покриття у процесі використання, багатостадійність технології виготовлення, необхідність використання спеціального обладнання для нанесення клейового покриття Відомий також одинарний основов'язаний термоклейовий матеріал (UA, пат 13991, МПК5 D Зоя тованим переплетенням, який відрізняється тим, що додатково наділений плюшевими вільними петлями із неклейових ниток, розташованих із виворітного боку і утворених переплетенням 4-х або 6-й голковим шарме, при цьому петлі із клейових та неклейових ниток лицьового боку розташовані у шаховому порядку 2 Одинарний основов'язаний термоклейовий матеріал по п 1, який відрізняється тим, що лицьовий бік виконано платованим переплетенням атлас суконної кладки з відкритими петлями, а грунт виконаний переплетенням уток-ланцюжок 04 В 21/00, 1997), який містить петлі грунту із неклейових ниток, відкриті петлі із клейових та петлі із неклейових ниток лицьової сторони, виконаної платованим переплетенням При цьому грунт може бути виконаний переплетенням шарме,сукно, уток-ланцюжок і уток-трико КІЛЬКІСТЬ клейових та неклейових петель на лицьовій стороні чергуються в поєднанні 1-2 - 1-3 з однаковим або різним поєднанням по всій ширині матеріалу Такий матеріал використовується як прокладки для швейних трикотажних та взуттєвих виробів Однак, чергування відкритих петель із клейових ниток і петель із неклейових ниток в поєднанні 1-2 - 1-3 не забезпечує надійне з'єднання прокладного матеріалу зі шкірою, а виконання грунта переплетенням шарме, сукно, уток-ланцюжок, уток-трико не забезпечує одержання волокнистого шару для утеплення підкладкового матеріалу Таким чином, в основу винаходу поставлена задача розробити такий одинарний основов'язаний термоклейовий матеріал, в якому шляхом використання нового переплетення з виворітного боку і нового взаєморозташування петель із неклейових і клейових ниток лицьового боку досягалось би надійне з'єднання утепленого матеріалу при його термодублюванні з верхом виробу, завдяки чому розширився би асортимент прокладкових і підкладкових матеріалів для осінньо-зимового одягу та взуття Поставлена задача вирішується тим, що одинарний основов'язаний термоклейовий ма О со 43421 теріал, який містить петлі грунту із неклеиових ниток, відкриті петлі із клейових ниток і петлі із неклейових ниток лицьового боку, виконано платованих переплетенням, згідно винаходу, додатково наділений плюшевими вільними петлями із неклеиових ниток, розташованими із виворітного боку і утвореними переплетенням 4-х або 6-ти голкове шарме, при цьому петлі із клейових і неклеиових ниток лицьового боку розташовані у шаховому порядку Доцільно ЛИЦЬОВОГО боку виконувати платуваним переплетенням атлас суконної кладки з відкритими петлями, а грунт виконувати переплетенням уток-ланцюжок Використання переплетення 4-х або 6-й голкове шарме дозволяє отримати великі протяжки у вигляді плюшевих петель і, таким чином, сформувати ворсову вивернену поверхню матеріалу, чим досягається отриманням утепленого матеріалу Розташування клейових та неклеиових петель лицьової сторони в шаховому порядку дозволяє у процесі оброблення-стабілізацм термоклейового матеріалу одержати рівномірно і часто розташовані по всій поверхні краплини клею, що дозволяє забезпечити надійне з'єднання утепленого матеріалу при його термодублюванні з верхом виробу, завдяки чому розшириться асортимент прокладкових та підкладкових матеріалів для осінньо-зимового одягу або взуття При виконанні лицьового боку переплетенням атлас суконної кладки з відкритими петлями протяжки петель розташовуються всередині трикотажу та перекриваються з виверненої сторони утоковими ґрунтовими нитками і протяжками переплетення шарме, що запобігає виходу клейової компоненти із виворітного боку, таким чином досягається одностороння клейова здібність Подана структура одинарного основов'язаного термоклейового матеріалу, поєднуюча в собі зв'язані між собою клейові нитки і ворсову поверхню, невідома із науково-технічної та патентної літератури На фіг 1 дана схема структури 4-х гребінкового основов'язаного термоклейового ворсового матеріалу На фіг 2 дана схема структури 3-х гребінкового основов'язаного термоклейового ворсового матеріалу На фіг 3 приведені графічний та аналггичний записи кладок ниток основов'язанихтермоклейових ворсових матеріалів Запропонований одинарний основов'язаний матеріал містить петлі, утворені із трьох систем ниток, де грунтові петлі 1 і 2, розташовані всередині трикотажу, утворені із неклеиових ниток, а ЗОВНІШНІ платувані клейові петлі 3 і неклейові петлі 4 розташовані на поверхні матеріалу в шаховому порядку і утворені переплетенням атлас суконної кладки з відкритими петлями, при цьому петлі 1 являються петлями грунтового переплетення ланцюжок з відкритими петлями переплетення 4-х або 6-й голкового шарме, утворюючого вивернену сторону матеріалу у вигляді плюшевих вільних петель 5 Для запобігання виходу клейової компоненти на вивернену сторону використовується ще одна система неклеиових ниток 6, яка прокладається у вигляді утокму між петлями і протяжками 7 петель грунту Внаслідок того, що ЗОВНІШНІ петлі З і 4 відкриті, то протяжки 8 цих петель розташовуються всередині трикотажу і перекриваються з вивернену утоковими нитками грунту 6 і протяжками 5 ЗОВНІШНІХ петель 2 Таким чином, за рахунок набрання ниток і відкритих петель атласного переплетення досягається крапкове клейове з'єднання, а за рахунок грунтового утокового переплетення і переплетення з великими протяжками у вигляді плюшевих петель одержується одностороння клейова здатність матеріалу та ворсова поверхня В'яжуть такий матеріал на 4-х гребінковій основов'язаній машині при частковому набиранні всіх систем ниток (гребінок) по рапорту "одна нитка заправлена, одна пропущена" і т д Передня гребінка П заправлена низькоплавкими клейовими нитками і неклейовими нитками згідно рапорту "одна нитка клейова заправлена, одна вушковина пуста, одна нитка неклейова заправлена, одна вушковина пуста" і т д Гребінка П створює переплетення атлас суконної кладки з відкритими петлями Грунт в'яжеться двома гребінками, заправленими неклейовими нитками Гребінка Г2 прокладає утокові грунтові нитки, а гребінка ГЗ утворює переплетення ланцюжок з відкритими петлями Задня гребінка Г4 утворює виворіт переплетенням 4-х або 6-й голкове шарме Так як всі гребінки мають однакове часткове набирання (одна нитка заправлена в вушковину, одна вушковина пуста), то петлі переплетення 4-х або 6-й голкове шарме в одному петельному стовпчику будуть вв'язані в грунт полотна, а за відсутністю в деяких рядах кладки ниток інших систем на голки незамкнуті петлі другого стовпчика скидаються з голок і із них утворюються відносно довгі ВІЛЬНІ плюшеві петлі з виворітного боку Такий матеріал можливо в'язати також на 3-х гребінковій основов'язальній машині без прокладання ґрунтових утокових ниток 6, але тоді при термодублюванні плюшеві петлі можуть частково приклеюватись до основного матеріалу або шкіри Для утворення плюшевих петель бажано використовувати нитки (пряжу) більшої лінійної ЩІЛЬНОСТІ, НІЖ ІНШІ НИТКИ Приклад 1. Термоклейовий основов'язаний матеріал з ворсованою поверхністю, який містить лицьові платувані петлі із низькоплавких клейових ниток і неклеиових ниток переплетення атлас суконної кладки з відкритими петлями згідно рапорту набирання ниток, внутрішні петлі із неклеиових ниток переплетення ланцюжок і виворітні петлі переплетення 4-х голкове шарме з протяжками у вигляді плюшевих (ворсових) петель Приклад 2. Термоклейовий матеріал (див приклад 1) з 6-й голковим шарме Приклад 3, 4. Термоклейовий основов'язаний матеріал з ворсовою поверхністю, який містить лицьові платовані петлі із низькоплавких клейових ниток і неклеиових ниток переплетення атлас суконної кладки з відкритими петлями згідно набирання ниток, утокові неклейові нитки розташовані між остовами петель і протяжками грунту, внутрішні петлі переплетення ланцюжок і виворітні петлі переплетення 43421 4-х голкове шарме з протяжками у вигляді плюшевих (ворсових) петель У таблиці приведені характеристики основов'язаних термоклеиових матеріалів з ворсовою поверхністю, виготовлених при частковому набиранні ниток у гребінках згідно рапорту "одна нитка заправлена у вушковину, одна вушковина пуста" і т д При цьому, гребінок, в котрих заправлені клейові нитки мають слідуюче набрання "одна клейова нитка заправлена в вушковину, одна вушковина - пуста, одна неклейова нитка заправлена в вушковину, одна вушковина пуста" і т д У прикладах 1,3,4 для отримання плюшевої петлі використовується 4-х голкове шарме, а в прикладі 2 - 6-й голкове шарме Приклади відрізняються один від іншого ЛІНІЙНОЮ ЩІЛЬНІСТЮ низькоплавкої клейової нитки і ЛІНІЙНОЮ ЩІЛЬНІСТЮ і видом плюшевої (ворсової) нитки В прикладах 1 та 2 використовується клейова нитка лінійної ЩІЛЬНОСТІ 18 текс, а в прикладах З і 4 - клейова мононитка лінійної ЩІЛЬНОСТІ 22, 5 текс В прикладі 1 в якості плюшевої нитки використовувалась віскозна нитка лінійної щількості 8,4 текс, в прикладах 2 і 4 -текстурована капронова нитка еластик лінійної ЩІЛЬНОСТІ 5*2 текс, а в прикладі 3 - поліефірна текстурована нитка (белан) лінійної ЩІЛЬНОСТІ 9,3 текс Як грунтові нитки в усіх прикладах використовувались капронові нитки лінійної ЩІЛЬНОСТІ 5 текс Дослідження показали, що при термодублюванні зразків 1 і 2 спостерігається часткове приклеювання плюшевих петель до дублюємого матеріалу Як видно із таблиці, запропонований одинарний основов'язаний термоклейовий матеріал має високу поверхневу ЩІЛЬНІСТЬ за рахунок наявності плюшевих вільних петель із неклейових ниток високої лінійної ЩІЛЬНОСТІ, введення в 1 гребінку крім клейових ниток також і неклейових ниток, використання для утворення петель ланцюжка ниток більшої лінійної ЩІЛЬНОСТІ і більшої частоти виходу клейової нитки на лицьову поверхню, що забезпечує також і достатній для надійного приклеювання процентний вміст клейової компоненти на поверхні матеріалу, дозволяє рекомендувати його для використання як прокладки-підкладки для виробів та взуття осінньо-зимового асортименту Характеристика одинарних основов'язаних термоклеиових матеріалів № приклада 1 Переплетення, № гребінки, лінійна щільність, текс, набирання ниток Атлас суконної кладки-ланцюжок-шарме (4-х голкове) І гр-Нкл 18 текс + Нк % вміст клейової компоненти на поверхні мат-лу % вміст клейової нитки в мат-лі Поверх. густина матеріалу 50 38 134 20012 1234 40 136 20016 1236 36 140 20115 16506 34 142 20125 17205 петля ІІІгр-Нв 8,4 текс (1 1 ) Атлас суконної кладки-ланцюжок-шарме (6-й голкове) І гр-Нкл 18 текс + Нк клейова) 50 (кожна 5 текс (1 кл 1 к) друга II гр-Нк5текс (1 1 ) петля ІІІгр-ЕЛСТ 5*2 текс (1 1 ) Атлас суконної кладки-утокланцюжок-шарме (4-х голкове) І гр-Нкл 22,5текс + Нк 5 текс (1 кл 1 к) II гр-Нк5текс (1 1 ) ІІІгр- Нк5текс (1 1 ) IVrp-Нпеб 9,3 текс (1 1 ) 4 ширині друга II гр-Нк5текс (1 1 ) 3 жині (кожна 5 текс (1 кл 1 к) 2 Жорсткість мат-лу, мкН* CM по довпо Атлас суконної кладки-утокланцюжок-шарме (4-х голкове) і гр-Нкл 22,5 текс + Нк 5 текс (1 кл 1 к) II гр-Нк5текс (1 1 ) ІІІгр-Нк 5 текс (1 1 ) IVrp-ЕЛСТ 5*2 текс (1 1 ) клейова) 50 (кожна друга петля клейова) 50 (кожна друга петля клейова) 43421 № приклада Прототип Переплетення, № гребінки, лінійна щільність, текс, набирання ниток % вміст клейової компоненти на поверхні мат-лу % вміст клейової нитки в мат-лі Поверх. густина матеріалу 35 50 69 Атлас трикової кладки-утокланцюжок І гр-Нкл 18 текс (кожна (1 1 ) II гр-Нк5текс (суцільна) ІІІгр - Нк 2,2 текс (суцільна) третя петля клейова) Умовні позначення Ігр, Игр, ІІІгр, IVrp - номера гребінок, Нкл - клейова нитка (поліетиленова), Нк - капронова нитка, Нв - віскозна нитка, ЕЛСТ-текстурована капронова нитка еластик, Нпеб - поліефірна текстурована нитка (белан), 1 - нитка, заправлена в вушковину, - вушковина без нитки, 1кл - клейова нитка заправлена в вушковину, 1 к - капронова нитка заправлена в вушковину ФІГ. 1 Продовження таблиці Жорсткість мат-лу, мкН* см2 по довпо 110 294 43421 Фіг. 2 43421 5 Ч З 2 1 о 7 6 5 3 2 /О О -О ~2 0 -і — у 2 -3 7-7-* s--ч 3- -2 if —0 / о з 2 і о t-0-2 /-0-О /-0-2 3 2 / 0 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43421
