Пневматичний апарат, що висіває

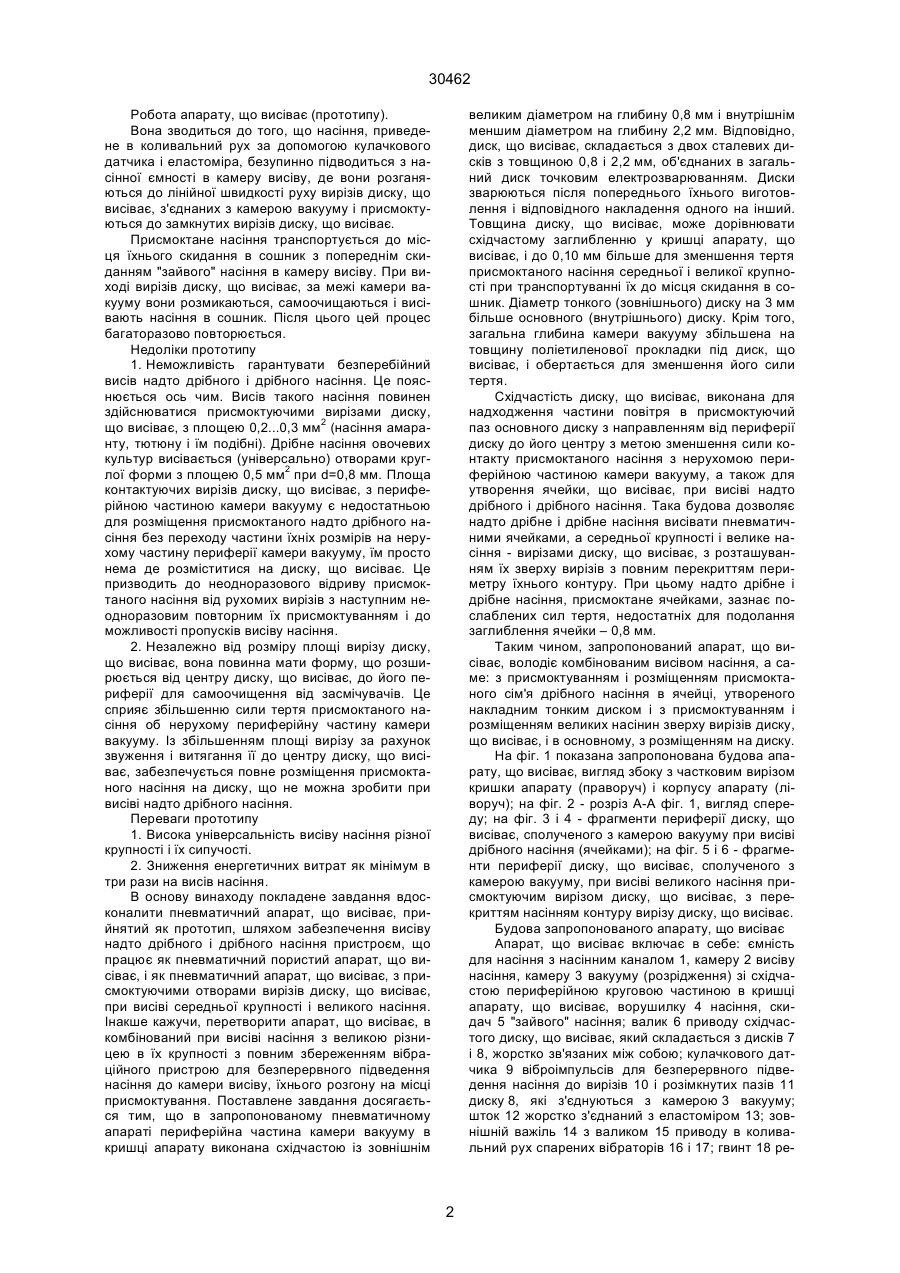

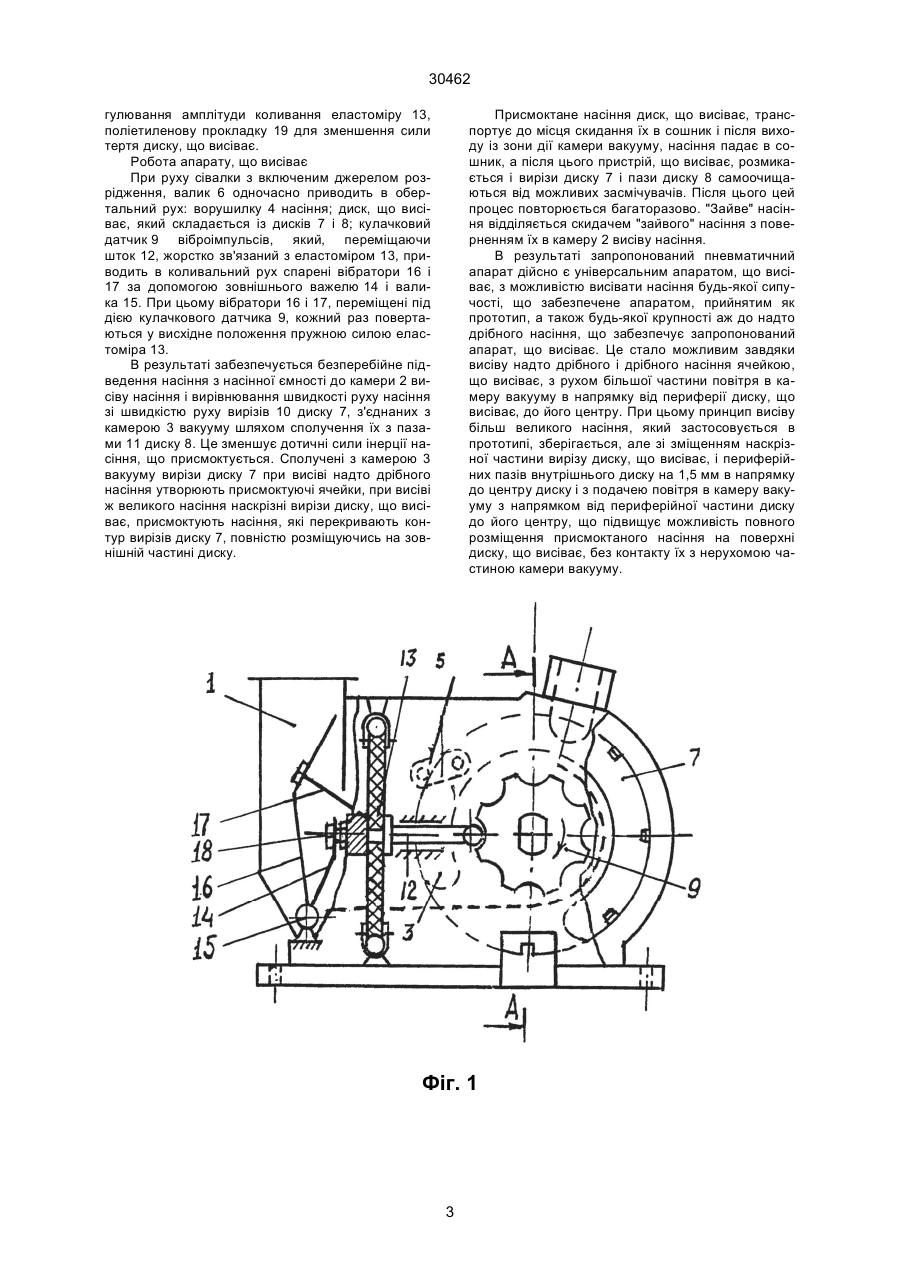

Пневматичний апарат, що висіває, і має насінну ємність, камеру висіву насіння, камеру вакууму, диск що висіває, на горизонтальному валу привод з рівномірно розміщеними по його периферії наскрізними вирізами "запідлице" з площиною камери вакууму, модернізований скидач "зайвого" насіння і вібраційний пристрій для приводу насіння в коливальний рух з вирівнюванням їхньої швидкості зі швидкістю руху присмоктуючих вирізів диску, що висіває, з допомогою кулачкового датчика віброімпульсів, спарених вібраторів і пружних 30462 Робота апарату, що висіває (прототипу). Вона зводиться до того, що насіння, приведене в коливальний рух за допомогою кулачкового датчика і еластоміра, безупинно підводиться з насінної ємності в камеру висіву, де вони розганяються до лінійної швидкості руху вирізів диску, що висіває, з'єднаних з камерою вакууму і присмоктуються до замкнутих вирізів диску, що висіває. Присмоктане насіння транспортується до місця їхнього скидання в сошник з попереднім скиданням "зайвого" насіння в камеру висіву. При виході вирізів диску, що висіває, за межі камери вакууму вони розмикаються, самоочищаються і висівають насіння в сошник. Після цього цей процес багаторазово повторюється. Недоліки прототипу 1. Неможливість гарантувати безперебійний висів надто дрібного і дрібного насіння. Це пояснюється ось чим. Висів такого насіння повинен здійснюватися присмоктуючими вирізами диску, що висіває, з площею 0,2...0,3 мм2 (насіння амаранту, тютюну і їм подібні). Дрібне насіння овочевих культур висівається (універсально) отворами круглої форми з площею 0,5 мм2 при d=0,8 мм. Площа контактуючих вирізів диску, що висіває, з периферійною частиною камери вакууму є недостатньою для розміщення присмоктаного надто дрібного насіння без переходу частини їхніх розмірів на нерухому частину периферії камери вакууму, їм просто нема де розміститися на диску, що висіває. Це призводить до неодноразового відриву присмоктаного насіння від рухомих вирізів з наступним неодноразовим повторним їх присмоктуванням і до можливості пропусків висіву насіння. 2. Незалежно від розміру площі вирізу диску, що висіває, вона повинна мати форму, що розширюється від центру диску, що висіває, до його периферії для самоочищення від засмічувачів. Це сприяє збільшенню сили тертя присмоктаного насіння об нерухому периферійну частину камери вакууму. Із збільшенням площі вирізу за рахунок звуження і витягання її до центру диску, що висіває, забезпечується повне розміщення присмоктаного насіння на диску, що не можна зробити при висіві надто дрібного насіння. Переваги прототипу 1. Висока універсальність висіву насіння різної крупності і їх сипучості. 2. Зниження енергетичних витрат як мінімум в три рази на висів насіння. В основу винаходу покладене завдання вдосконалити пневматичний апарат, що висіває, прийнятий як прототип, шляхом забезпечення висіву надто дрібного і дрібного насіння пристроєм, що працює як пневматичний пористий апарат, що висіває, і як пневматичний апарат, що висіває, з присмоктуючими отворами вирізів диску, що висіває, при висіві середньої крупності і великого насіння. Інакше кажучи, перетворити апарат, що висіває, в комбінований при висіві насіння з великою різницею в їх крупності з повним збереженням вібраційного пристрою для безперервного підведення насіння до камери висіву, їхнього розгону на місці присмоктування. Поставлене завдання досягається тим, що в запропонованому пневматичному апараті периферійна частина камери вакууму в кришці апарату виконана східчастою із зовнішнім великим діаметром на глибину 0,8 мм і внутрішнім меншим діаметром на глибину 2,2 мм. Відповідно, диск, що висіває, складається з двох сталевих дисків з товщиною 0,8 і 2,2 мм, об'єднаних в загальний диск точковим електрозварюванням. Диски зварюються після попереднього їхнього виготовлення і відповідного накладення одного на інший. Товщина диску, що висіває, може дорівнювати східчастому заглибленню у кришці апарату, що висіває, і до 0,10 мм більше для зменшення тертя присмоктаного насіння середньої і великої крупності при транспортуванні їх до місця скидання в сошник. Діаметр тонкого (зовнішнього) диску на 3 мм більше основного (внутрішнього) диску. Крім того, загальна глибина камери вакууму збільшена на товщину поліетиленової прокладки під диск, що висіває, і обертається для зменшення його сили тертя. Східчастість диску, що висіває, виконана для надходження частини повітря в присмоктуючий паз основного диску з направленням від периферії диску до його центру з метою зменшення сили контакту присмоктаного насіння з нерухомою периферійною частиною камери вакууму, а також для утворення ячейки, що висіває, при висіві надто дрібного і дрібного насіння. Така будова дозволяє надто дрібне і дрібне насіння висівати пневматичними ячейками, а середньої крупності і велике насіння - вирізами диску, що висіває, з розташуванням їх зверху вирізів з повним перекриттям периметру їхнього контуру. При цьому надто дрібне і дрібне насіння, присмоктане ячейками, зазнає послаблених сил тертя, недостатніх для подолання заглиблення ячейки – 0,8 мм. Таким чином, запропонований апарат, що висіває, володіє комбінованим висівом насіння, а саме: з присмоктуванням і розміщенням присмоктаного сім'я дрібного насіння в ячейці, утвореного накладним тонким диском і з присмоктуванням і розміщенням великих насінин зверху вирізів диску, що висіває, і в основному, з розміщенням на диску. На фіг. 1 показана запропонована будова апарату, що висіває, вигляд збоку з частковим вирізом кришки апарату (праворуч) і корпусу апарату (ліворуч); на фіг. 2 - розріз А-А фіг. 1, вигляд спереду; на фіг. 3 і 4 - фрагменти периферії диску, що висіває, сполученого з камерою вакууму при висіві дрібного насіння (ячейками); на фіг. 5 і 6 - фрагменти периферії диску, що висіває, сполученого з камерою вакууму, при висіві великого насіння присмоктуючим вирізом диску, що висіває, з перекриттям насінням контуру вирізу диску, що висіває. Будова запропонованого апарату, що висіває Апарат, що висіває включає в себе: ємність для насіння з насінним каналом 1, камеру 2 висіву насіння, камеру 3 вакууму (розрідження) зі східчастою периферійною круговою частиною в кришці апарату, що висіває, ворушилку 4 насіння, скидач 5 "зайвого" насіння; валик 6 приводу східчастого диску, що висіває, який складається з дисків 7 і 8, жорстко зв'язаних між собою; кулачкового датчика 9 віброімпульсів для безперервного підведення насіння до вирізів 10 і розімкнутих пазів 11 диску 8, які з'єднуються з камерою 3 вакууму; шток 12 жорстко з'єднаний з еластоміром 13; зовнішній важіль 14 з валиком 15 приводу в коливальний рух спарених вібраторів 16 і 17; гвинт 18 ре 2 30462 гулювання амплітуди коливання еластоміру 13, поліетиленову прокладку 19 для зменшення сили тертя диску, що висіває. Робота апарату, що висіває При руху сівалки з включеним джерелом розрідження, валик 6 одночасно приводить в обертальний рух: ворушилку 4 насіння; диск, що висіває, який складається із дисків 7 і 8; кулачковий датчик 9 віброімпульсів, який, переміщаючи шток 12, жорстко зв'язаний з еластоміром 13, приводить в коливальний рух спарені вібратори 16 і 17 за допомогою зовнішнього важелю 14 і валика 15. При цьому вібратори 16 і 17, переміщені під дією кулачкового датчика 9, кожний раз повертаються у висхідне положення пружною силою еластоміра 13. В результаті забезпечується безперебійне підведення насіння з насінної ємності до камери 2 висіву насіння і вирівнювання швидкості руху насіння зі швидкістю руху вирізів 10 диску 7, з'єднаних з камерою 3 вакууму шляхом сполучення їх з пазами 11 диску 8. Це зменшує дотичні сили інерції насіння, що присмоктується. Сполучені з камерою 3 вакууму вирізи диску 7 при висіві надто дрібного насіння утворюють присмоктуючі ячейки, при висіві ж великого насіння наскрізні вирізи диску, що висіває, присмоктують насіння, які перекривають контур вирізів диску 7, повністю розміщуючись на зовнішній частині диску. Присмоктане насіння диск, що висіває, транспортує до місця скидання їх в сошник і після виходу із зони дії камери вакууму, насіння падає в сошник, а після цього пристрій, що висіває, розмикається і вирізи диску 7 і пази диску 8 самоочищаються від можливих засмічувачів. Після цього цей процес повторюється багаторазово. "Зайве" насіння відділяється скидачем "зайвого" насіння з поверненням їх в камеру 2 висіву насіння. В результаті запропонований пневматичний апарат дійсно є універсальним апаратом, що висіває, з можливістю висівати насіння будь-якої сипучості, що забезпечене апаратом, прийнятим як прототип, а також будь-якої крупності аж до надто дрібного насіння, що забезпечує запропонований апарат, що висіває. Це стало можливим завдяки висіву надто дрібного і дрібного насіння ячейкою, що висіває, з рухом більшої частини повітря в камеру вакууму в напрямку від периферії диску, що висіває, до його центру. При цьому принцип висіву більш великого насіння, який застосовується в прототипі, зберігається, але зі зміщенням наскрізної частини вирізу диску, що висіває, і периферійних пазів внутрішнього диску на 1,5 мм в напрямку до центру диску і з подачею повітря в камеру вакууму з напрямком від периферійної частини диску до його центру, що підвищує можливість повного розміщення присмоктаного насіння на поверхні диску, що висіває, без контакту їх з нерухомою частиною камери вакууму. Фіг. 1 3 30462 Фіг. 2 Фіг. 3 Фіг. 4 4 30462 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
