Навантажувальний пристрій

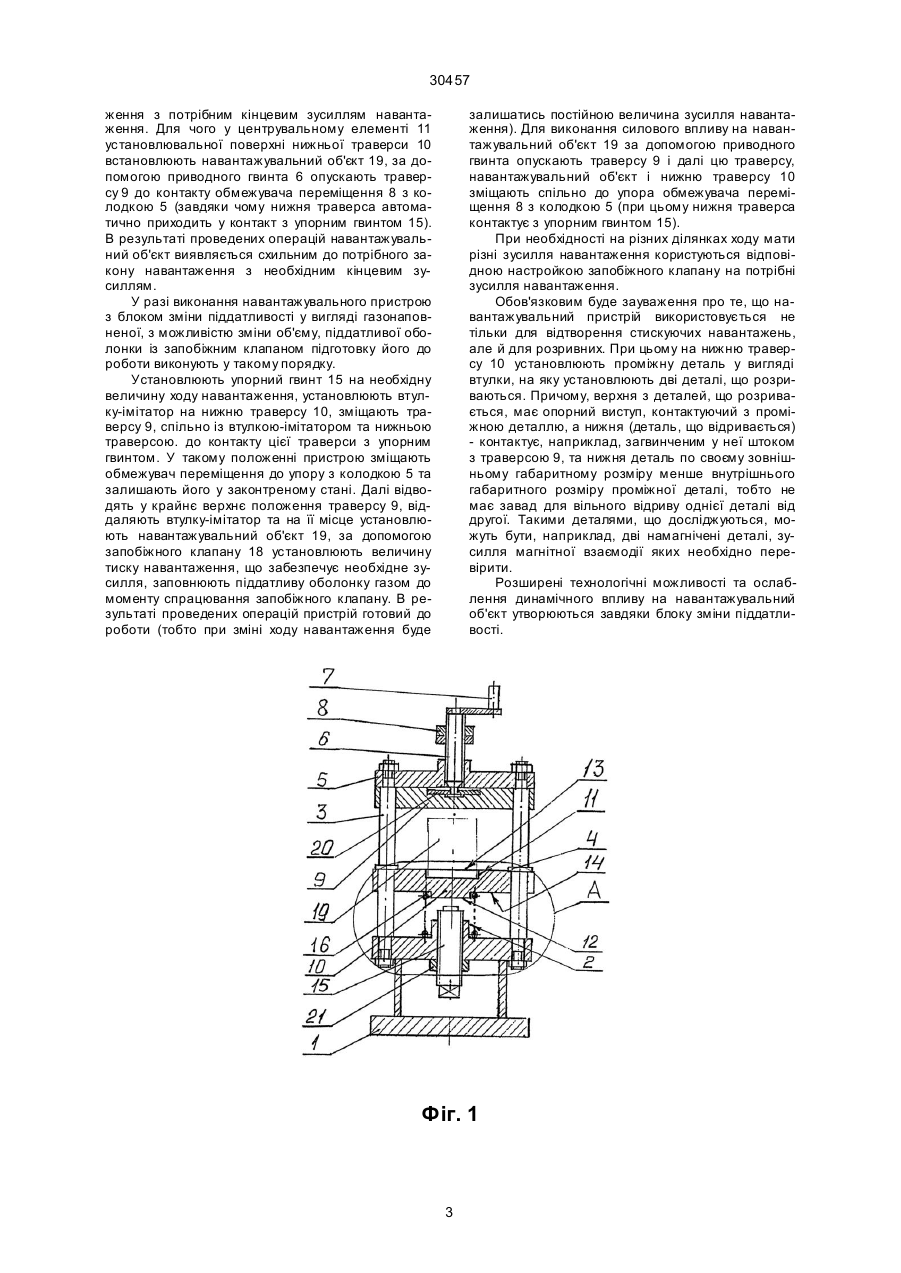

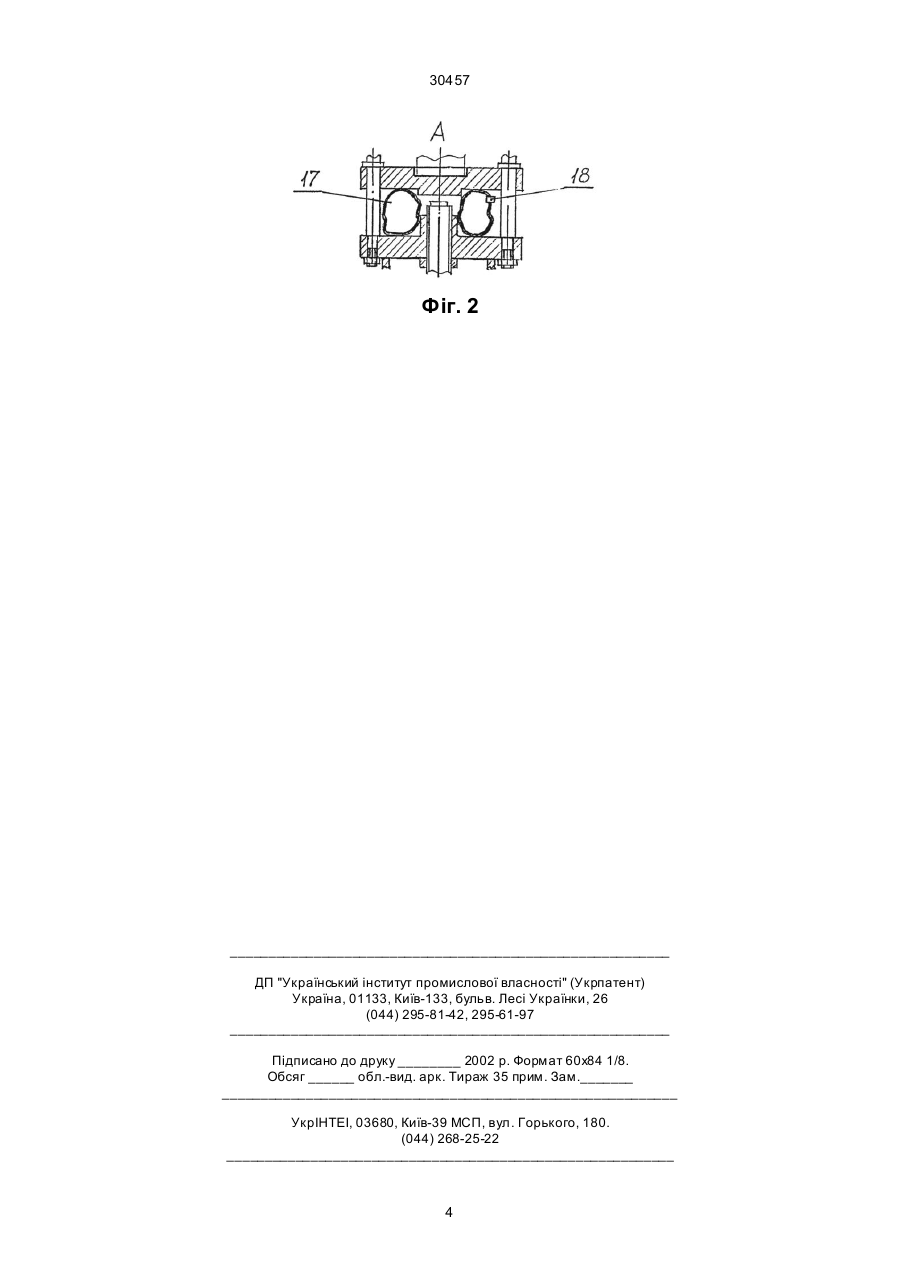

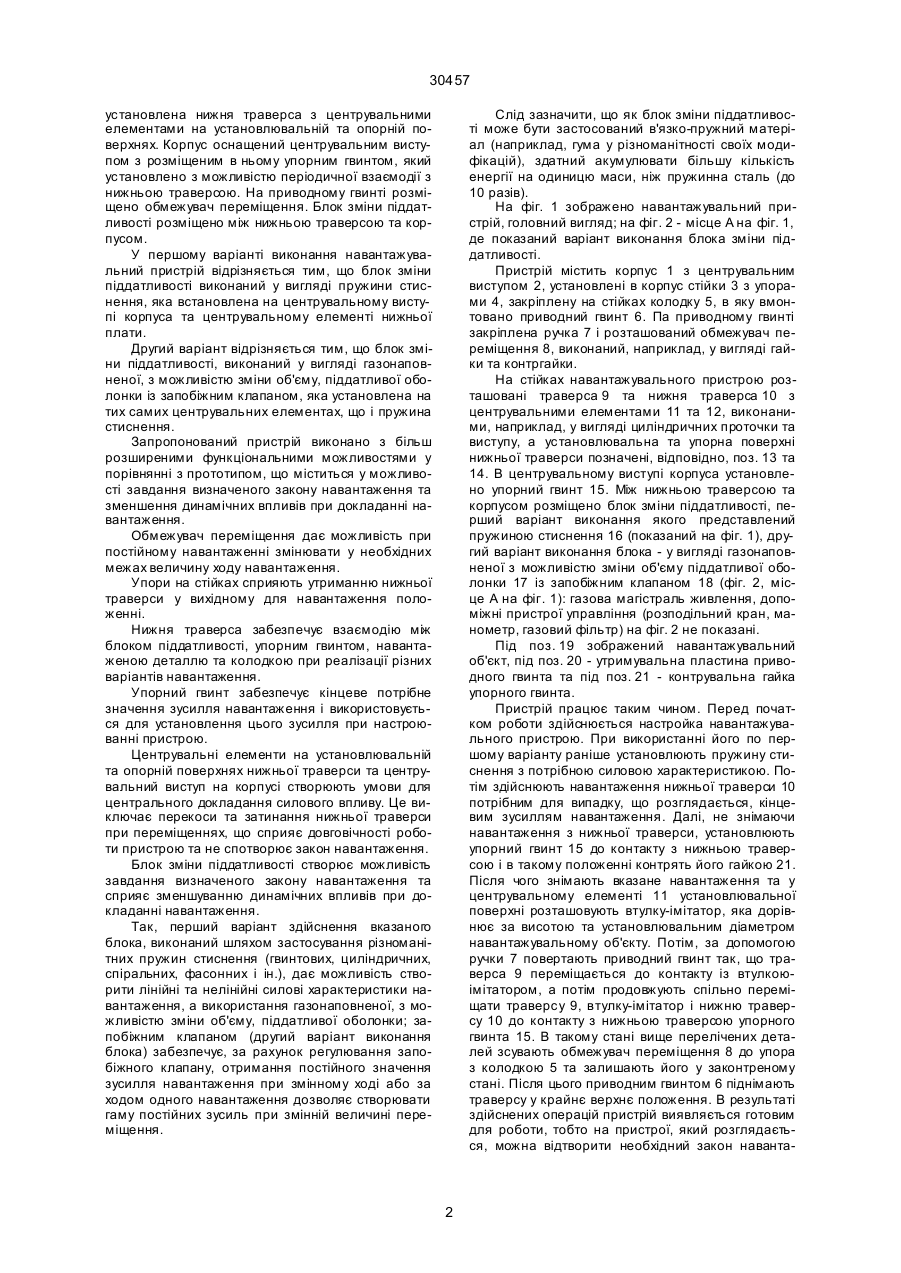

1. Навантажувальний пристрій, який складається з корпуса, установлених у нього стойок, розташованої на стойках колодки, у яку вмонтований привідний гвинт, взаємодійний з траверсою, установленою на стойках з можливістю переміщення, який відрізняється тим, що стойки виконані з упорами, і, у зіткненні з упорами, під ними, з можливістю переміщення, установлена нижня траверса з центрувальними елементами на установлю 30457 установлена нижня траверса з центрувальними елементами на установлювальній та опорній поверхнях. Корпус оснащений центрувальним виступом з розміщеним в ньому упорним гвинтом, який установлено з можливістю періодичної взаємодії з нижньою траверсою. На приводному гвинті розміщено обмежувач переміщення. Блок зміни піддатливості розміщено між нижньою траверсою та корпусом. У першому варіанті виконання навантажувальний пристрій відрізняється тим, що блок зміни піддатливості виконаний у вигляді пружини стиснення, яка встановлена на центрувальному виступі корпуса та центрувальному елементі нижньої плати. Другий варіант відрізняється тим, що блок зміни піддатливості, виконаний у вигляді газонаповненої, з можливістю зміни об'єму, піддатливої оболонки із запобіжним клапаном, яка установлена на тих самих центрувальних елементах, що і пружина стиснення. Запропонований пристрій виконано з більш розширеними функціональними можливостями у порівнянні з прототипом, що міститься у можливості завдання визначеного закону навантаження та зменшення динамічних впливів при докладанні навантаження. Обмежувач переміщення дає можливість при постійному навантаженні змінювати у необхідних межах величину ходу навантаження. Упори на стійках сприяють утриманню нижньої траверси у вихідному для навантаження положенні. Нижня траверса забезпечує взаємодію між блоком піддатливості, упорним гвинтом, навантаженою деталлю та колодкою при реалізації різних варіантів навантаження. Упорний гвинт забезпечує кінцеве потрібне значення зусилля навантаження і використовується для установлення цього зусилля при настроюванні пристрою. Центрувальні елементи на установлювальній та опорній поверхнях нижньої траверси та центрувальний виступ на корпусі створюють умови для центрального докладання силового впливу. Це виключає перекоси та затинання нижньої траверси при переміщеннях, що сприяє довговічності роботи пристрою та не спотворює закон навантаження. Блок зміни піддатливості створює можливість завдання визначеного закону навантаження та сприяє зменшуванню динамічних впливів при докладанні навантаження. Так, перший варіант здійснення вказаного блока, виконаний шляхом застосування різноманітних пружин стиснення (гвинтових, циліндричних, спіральних, фасонних і ін.), дає можливість створити лінійні та нелінійні силові характеристики навантаження, а використання газонаповненої, з можливістю зміни об'єму, піддатливої оболонки; запобіжним клапаном (другий варіант виконання блока) забезпечує, за рахунок регулювання запобіжного клапану, отримання постійного значення зусилля навантаження при змінному ході або за ходом одного навантаження дозволяє створювати гаму постійних зусиль при змінній величині переміщення. Слід зазначити, що як блок зміни піддатливості може бути застосований в'язко-пружний матеріал (наприклад, гума у різноманітності своїх модифікацій), здатний акумулювати більшу кількість енергії на одиницю маси, ніж пружинна сталь (до 10 разів). На фіг. 1 зображено навантажувальний пристрій, головний вигляд; на фіг. 2 - місце А на фіг. 1, де показаний варіант виконання блока зміни піддатливості. Пристрій містить корпус 1 з центрувальним виступом 2, установлені в корпус стійки 3 з упорами 4, закріплену на стійках колодку 5, в яку вмонтовано приводний гвинт 6. Па приводному гвинті закріплена ручка 7 і розташований обмежувач переміщення 8, виконаний, наприклад, у вигляді гайки та контргайки. На стійках навантажувального пристрою розташовані траверса 9 та нижня траверса 10 з центрувальними елементами 11 та 12, виконаними, наприклад, у вигляді циліндричних проточки та виступу, а установлювальна та упорна поверхні нижньої траверси позначені, відповідно, поз. 13 та 14. В центрувальному виступі корпуса установлено упорний гвинт 15. Між нижньою траверсою та корпусом розміщено блок зміни піддатливості, перший варіант виконання якого представлений пружиною стиснення 16 (показаний на фіг. 1), другий варіант виконання блока - у вигляді газонаповненої з можливістю зміни об'єму піддатливої оболонки 17 із запобіжним клапаном 18 (фіг. 2, місце А на фіг. 1): газова магістраль живлення, допоміжні пристрої управління (розподільний кран, манометр, газовий фільтр) на фіг. 2 не показані. Під поз. 19 зображений навантажувальний об'єкт, під пoз. 20 - утримувальна пластина приводного гвинта та під поз. 21 - контрувальна гайка упорного гвинта. Пристрій працює таким чином. Перед початком роботи здійснюється настройка навантажувального пристрою. При використанні його по першому варіанту раніше установлюють пружину стиснення з потрібною силовою характеристикою. Потім здійснюють навантаження нижньої траверси 10 потрібним для випадку, що розглядається, кінцевим зусиллям навантаження. Далі, не знімаючи навантаження з нижньої траверси, установлюють упорний гвинт 15 до контакту з нижньою траверсою і в такому положенні контрять його гайкою 21. Після чого знімають вказане навантаження та у центрувальному елементі 11 установлювальної поверхні розташовують втулку-імітатор, яка дорівнює за висотою та установлювальним діаметром навантажувальному об'єкту. Потім, за допомогою ручки 7 повертають приводний гвинт так, що траверса 9 переміщається до контакту із втулкоюімітатором, а потім продовжують спільно переміщати траверсу 9, втулку-імітатор і нижню траверсу 10 до контакту з нижньою траверсою упорного гвинта 15. В такому стані вище перелічених деталей зсувають обмежувач переміщення 8 до упора з колодкою 5 та залишають його у законтреному стані. Після цього приводним гвинтом 6 піднімають траверсу у крайнє верхнє положення. В результаті здійснених операцій пристрій виявляється готовим для роботи, тобто на пристрої, який розглядається, можна відтворити необхідний закон наванта 2 30457 ження з потрібним кінцевим зусиллям навантаження. Для чого у центрувальному елементі 11 установлювальної поверхні нижньої траверси 10 встановлюють навантажувальний об'єкт 19, за допомогою приводного гвинта 6 опускають траверсу 9 до контакту обмежувача переміщення 8 з колодкою 5 (завдяки чому нижня траверса автоматично приходить у контакт з упорним гвинтом 15). В результаті проведених операцій навантажувальний об'єкт виявляється схильним до потрібного закону навантаження з необхідним кінцевим зусиллям. У разі виконання навантажувального пристрою з блоком зміни піддатливості у вигляді газонаповненої, з можливістю зміни об'єму, піддатливої оболонки із запобіжним клапаном підготовку його до роботи виконують у такому порядку. Установлюють упорний гвинт 15 на необхідну величину ходу навантаження, установлюють втулку-імітатор на нижню траверсу 10, зміщають траверсу 9, спільно із втулкою-імітатором та нижньою траверсою. до контакту цієї траверси з упорним гвинтом. У такому положенні пристрою зміщають обмежувач переміщення до упору з колодкою 5 та залишають його у законтреному стані. Далі відводять у крайнє верхнє положення траверсу 9, віддаляють втулку-імітатор та на її місце установлюють навантажувальний об'єкт 19, за допомогою запобіжного клапану 18 установлюють величину тиску навантаження, що забезпечує необхідне зусилля, заповнюють піддатливу оболонку газом до моменту спрацювання запобіжного клапану. В результаті проведених операцій пристрій готовий до роботи (тобто при зміні ходу навантаження буде залишатись постійною величина зусилля навантаження). Для виконання силового впливу на навантажувальний об'єкт 19 за допомогою приводного гвинта опускають траверсу 9 і далі цю траверсу, навантажувальний об'єкт і нижню траверсу 10 зміщають спільно до упора обмежувача переміщення 8 з колодкою 5 (при цьому нижня траверса контактує з упорним гвинтом 15). При необхідності на різних ділянках ходу мати різні зусилля навантаження користуються відповідною настройкою запобіжного клапану на потрібні зусилля навантаження. Обов'язковим буде зауваження про те, що навантажувальний пристрій використовується не тільки для відтворення стискуючих навантажень, але й для розривних. При цьому на нижню траверсу 10 установлюють проміжну деталь у вигляді втулки, на яку установлюють дві деталі, що розриваються. Причому, верхня з деталей, що розривається, має опорний виступ, контактуючий з проміжною деталлю, а нижня (деталь, що відривається) - контактує, наприклад, загвинченим у неї штоком з траверсою 9, та нижня деталь по своєму зовнішньому габаритному розміру менше внутрішнього габаритного розміру проміжної деталі, тобто не має завад для вільного відриву однієї деталі від другої. Такими деталями, що досліджуються, можуть бути, наприклад, дві намагнічені деталі, зусилля магнітної взаємодії яких необхідно перевірити. Розширені технологічні можливості та ослаблення динамічного впливу на навантажувальний об'єкт утворюються завдяки блоку зміни піддатливості. Фіг. 1 3 30457 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
