Спосіб проходки виймальних камер

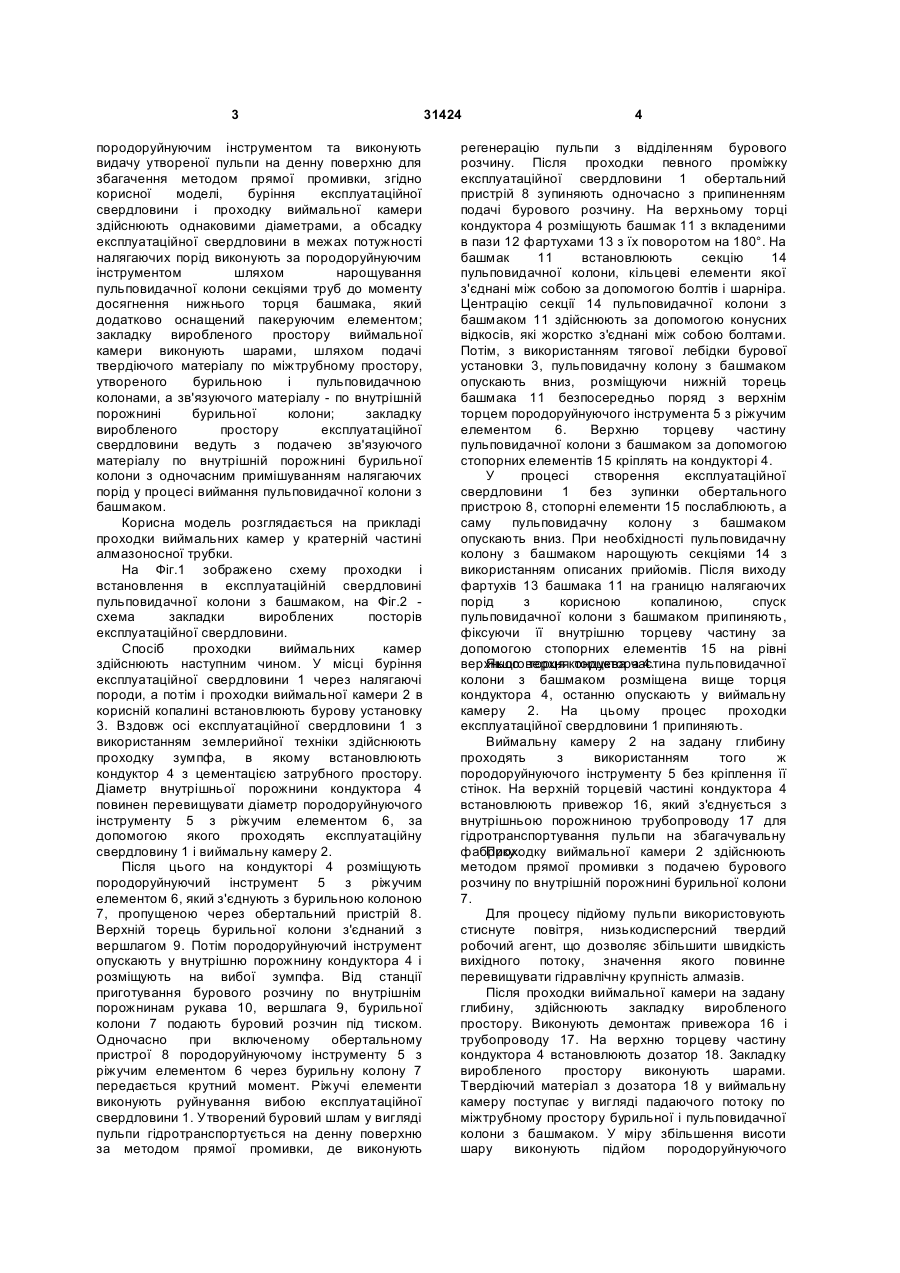

Спосіб проходки виймальних камер, який включає буріння експлуатаційної свердловини через налягаючі породи з розміщенням в ній бурильної колони та нерухомої пульповидачної колони з башмаком, яка одночасно є обсадною, подальшу проходку виймальної камери в корисній копалині здійснюють шляхом руйнування вибою породоруйнуючим інструментом та виконують видачу утвореної пульпи на денну поверхню для U 1 3 породоруйнуючим інструментом та виконують видачу утвореної пульпи на денну поверхню для збагачення методом прямої промивки, згідно корисної моделі, буріння експлуатаційної свердловини і проходку виймальної камери здійснюють однаковими діаметрами, а обсадку експлуатаційної свердловини в межах потужності налягаючих порід виконують за породоруйнуючим інструментом шляхом нарощування пульповидачної колони секціями труб до моменту досягнення нижнього торця башмака, який додатково оснащений пакеруючим елементом; закладку виробленого простору виймальної камери виконують шарами, шляхом подачі твердіючого матеріалу по міжтрубному простору, утвореного бурильною і пульповидачною колонами, а зв'язуючого матеріалу - по внутрішній порожнині бурильної колони; закладку виробленого простору експлуатаційної свердловини ведуть з подачею зв'язуючого матеріалу по внутрішній порожнині бурильної колони з одночасним примішуванням налягаючих порід у процесі виймання пульповидачної колони з башмаком. Корисна модель розглядається на прикладі проходки виймальних камер у кратерній частині алмазоносної трубки. На Фіг.1 зображено схему проходки і встановлення в експлуатаційній свердловині пульповидачної колони з башмаком, на Фіг.2 схема закладки вироблених посторів експлуатаційної свердловини. Спосіб проходки виймальних камер здійснюють наступним чином. У місці буріння експлуатаційної свердловини 1 через налягаючі породи, а потім і проходки виймальної камери 2 в корисній копалині встановлюють бурову установку 3. Вздовж осі експлуатаційної свердловини 1 з використанням землерийної техніки здійснюють проходку зумпфа, в якому встановлюють кондуктор 4 з цементацією затрубного простору. Діаметр внутрішньої порожнини кондуктора 4 повинен перевищувати діаметр породоруйнуючого інструменту 5 з ріжучим елементом 6, за допомогою якого проходять експлуатаційну свердловину 1 і виймальну камеру 2. Після цього на кондукторі 4 розміщують породоруйнуючий інструмент 5 з ріжучим елементом 6, який з'єднують з бурильною колоною 7, пропущеною через обертальний пристрій 8. Верхній торець бурильної колони з'єднаний з вершлагом 9. Потім породоруйнуючий інструмент опускають у внутрішню порожнину кондуктора 4 і розміщують на вибої зумпфа. Від станції приготування бурового розчину по внутрішнім порожнинам рукава 10, вершлага 9, бурильної колони 7 подають буровий розчин під тиском. Одночасно при включеному обертальному пристрої 8 породоруйнуючому інструменту 5 з ріжучим елементом 6 через бурильну колону 7 передається крутний момент. Ріжучі елементи виконують руйнування вибою експлуатаційної свердловини 1. Утворений буровий шлам у вигляді пульпи гідротранспортується на денну поверхню за методом прямої промивки, де виконують 31424 4 регенерацію пульпи з відділенням бурового розчину. Після проходки певного проміжку експлуатаційної свердловини 1 обертальний пристрій 8 зупиняють одночасно з припиненням подачі бурового розчину. На верхньому торці кондуктора 4 розміщують башмак 11 з вкладеними в пази 12 фартухами 13 з їх поворотом на 180°. На башмак 11 встановлюють секцію 14 пульповидачної колони, кільцеві елементи якої з'єднані між собою за допомогою болтів і шарніра. Центрацію секції 14 пульповидачної колони з башмаком 11 здійснюють за допомогою конусних відкосів, які жорстко з'єднані між собою болтами. Потім, з використанням тягової лебідки бурової установки 3, пульповидачну колону з башмаком опускають вниз, розміщуючи нижній торець башмака 11 безпосередньо поряд з верхнім торцем породоруйнуючого інструмента 5 з ріжучим елементом 6. Верхню торцеву частину пульповидачної колони з башмаком за допомогою стопорних елементів 15 кріплять на кондукторі 4. У процесі створення експлуатаційної свердловини 1 без зупинки обертального пристрою 8, стопорні елементи 15 послаблюють, а саму пульповидачну колону з башмаком опускають вниз. При необхідності пульповидачну колону з башмаком нарощують секціями 14 з використанням описаних прийомів. Після виходу фартухів 13 башмака 11 на границю налягаючих порід з корисною копалиною, спуск пульповидачної колони з башмаком припиняють, фіксуючи її внутрішню торцеву частину за допомогою стопорних елементів 15 на рівні верхньоговерхнякондуктора 4. Якщо торця торцева частина пульповидачної колони з башмаком розміщена вище торця кондуктора 4, останню опускають у виймальну камеру 2. На цьому процес проходки експлуатаційної свердловини 1 припиняють. Виймальну камеру 2 на задану глибину проходять з використанням того ж породоруйнуючого інструменту 5 без кріплення її стінок. На верхній торцевій частині кондуктора 4 встановлюють привежор 16, який з'єднується з внутрішньою порожниною трубопроводу 17 для гідротранспортування пульпи на збагачувальну фабрику. Проходку виймальної камери 2 здійснюють методом прямої промивки з подачею бурового розчину по внутрішній порожнині бурильної колони 7. Для процесу підйому пульпи використовують стиснуте повітря, низькодисперсний твердий робочий агент, що дозволяє збільшити швидкість вихідного потоку, значення якого повинне перевищувати гідравлічну крупність алмазів. Після проходки виймальної камери на задану глибину, здійснюють закладку виробленого простору. Виконують демонтаж привежора 16 і трубопроводу 17. На верхню торцеву частину кондуктора 4 встановлюють дозатор 18. Закладку виробленого простору виконують шарами. Твердіючий матеріал з дозатора 18 у виймальну камеру поступає у вигляді падаючого потоку по міжтрубному простору бурильної і пульповидачної колони з башмаком. У міру збільшення висоти шару виконують підйом породоруйнуючого 5 інструменту 5 з ріжучим елементом 6 з одночасною подачею по внутрішній порожнині бурильної колони 6 зв'язуючого матеріалу. Так як, густина бурового розчину менша за густину зв’язуючого матеріалу, останній витісняє буровий розчин, який виливається через торець кондуктора в зумпф, розміщений на денній поверхні. Закладку виробленого простору експлуатаційної свердловини 1 здійснюють при послаблених стопорних елементах 15 шляхом повільного підйому пульповидачної колони з башмаком. Фартухи 13 разом з пружними елементами 19 виходять з пазів 12 корпуса башмака 11 і повертаються на 180° за рахунок напруженого стану та пружних властивостей останніх. Одночасно по внутрішній порожнині бурильної колони у вироблений простір подають зв'язуючий матеріал, наприклад, цементний розчин. Якщо налягаючі породи представлені нестійкими четвертинними відкладами, останні по міжтрубному простору бурильної і пульповидачної 31424 6 колони з башмаком поступають у вироблений простір експлуатаційної свердловини 1, змішуються з твердіючим матеріалом з подальшим утворенням несучого стовпа. При досягненні верхньою основою несучого стовпа нижньої торцевої частини кондуктора 4, виконують вилучення останнього з демонтажом секцій пульповидачної колони з башмаком. Потім, з утвореної порожнини видаляють породоруйнуючий інструмент 5 з ріжучим елементом 6. Штучно створену порожнину заповняють пісчано-гравієвою сумішшю. Спосіб проходки виймальних камер залучає в розробку кратерні частини алмазоносних трубок, які представлені тріщинуватими кімберлітами, з створенням несучого запобіжного цілика при відпрацюванні основного масиву трубки підземним способом, зменшує операції на його здійснення, знижує втрати і розубожнювання корисної копалини. 7 31424 8 9 Комп’ютерна верстка А. Крулевський 31424 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
