Стенд для перевірки відцентрової сили тягарців датчиків обертів

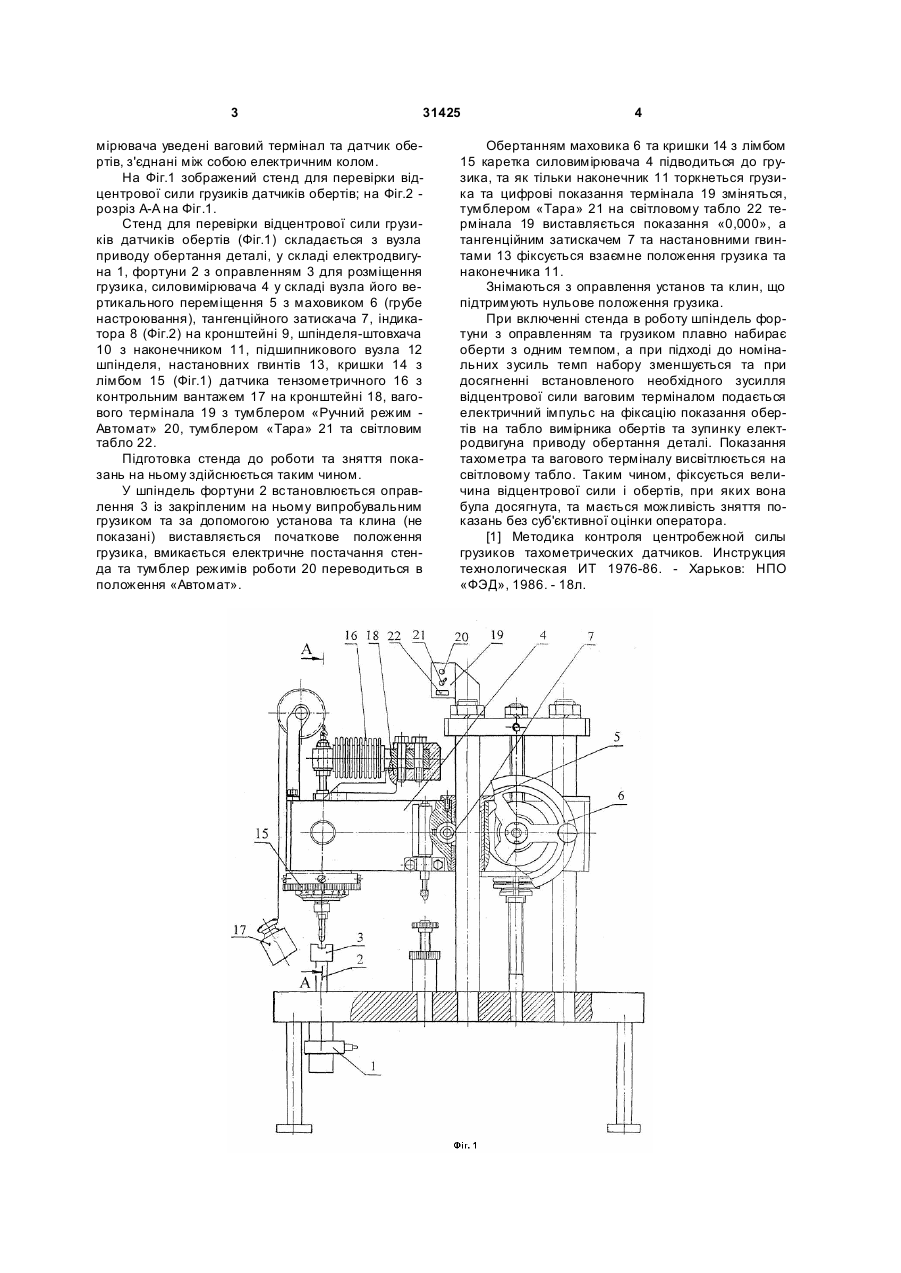

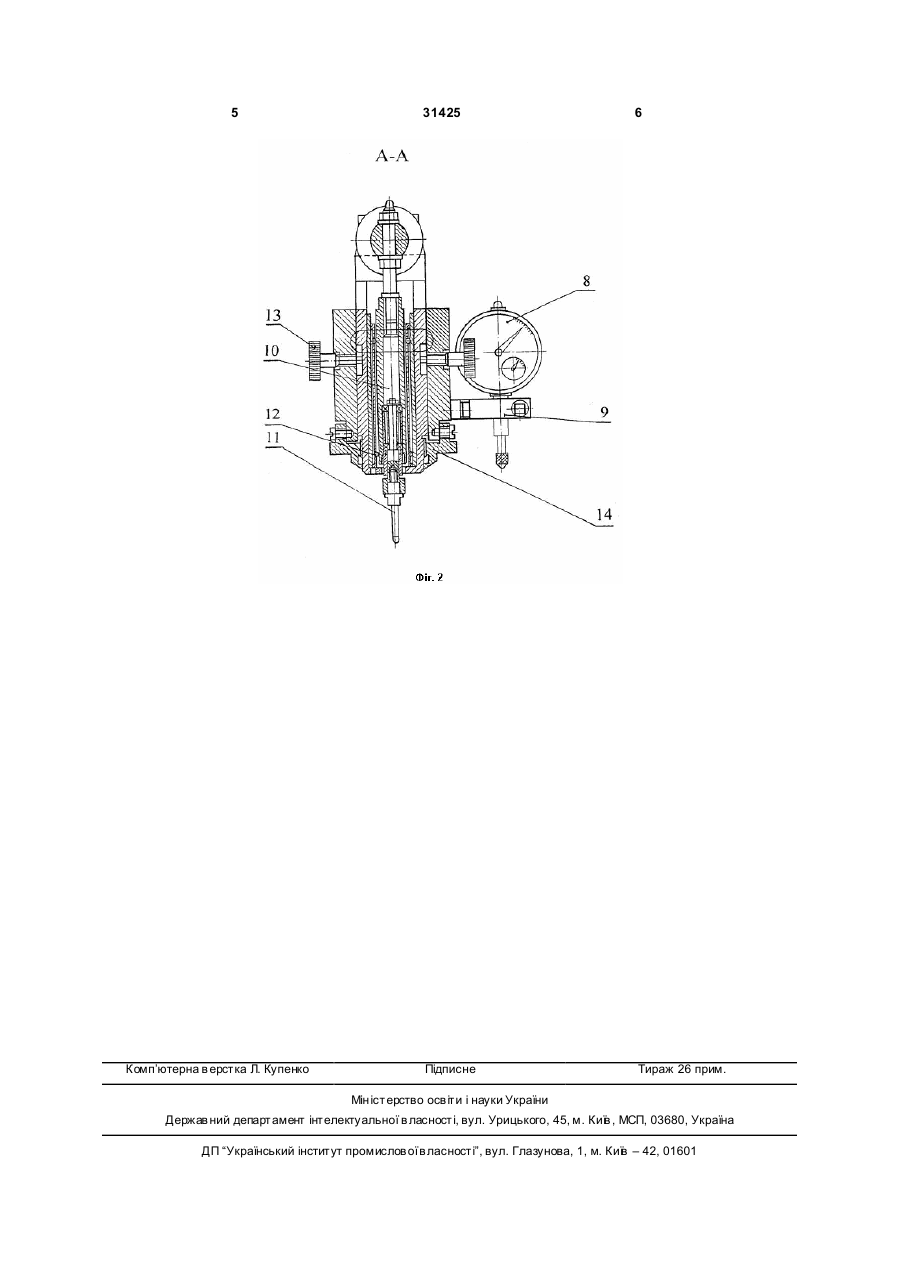

1. Стенд для перевірки відцентрової сили тягарців датчиків обертів, що складається з вузла приводу обертання деталі, що містить електродвигун з фортуною та оправкою для розміщення випробувального тягарця, силовимірювач, до складу 3 31425 мірювача уведені ваговий термінал та датчик обертів, з'єднані між собою електричним колом. На Фіг.1 зображений стенд для перевірки відцентрової сили грузиків датчиків обертів; на Фіг.2 розріз А-А на Фіг.1. Стенд для перевірки відцентрової сили грузиків датчиків обертів (Фіг.1) складається з вузла приводу обертання деталі, у складі електродвигуна 1, фортуни 2 з оправленням 3 для розміщення грузика, силовимірювача 4 у складі вузла його вертикального переміщення 5 з маховиком 6 (грубе настроювання), тангенційного затискача 7, індикатора 8 (Фіг.2) на кронштейні 9, шпінделя-штовхача 10 з наконечником 11, підшипникового вузла 12 шпінделя, настановних гвинтів 13, кришки 14 з лімбом 15 (Фіг.1) датчика тензометричного 16 з контрольним вантажем 17 на кронштейні 18, вагового термінала 19 з тумблером «Ручний режим Автомат» 20, тумблером «Тара» 21 та світловим табло 22. Підготовка стенда до роботи та зняття показань на ньому здійснюється таким чином. У шпіндель фортуни 2 встановлюється оправлення 3 із закріпленим на ньому випробувальним грузиком та за допомогою установа та клина (не показані) виставляється початкове положення грузика, вмикається електричне постачання стенда та тумблер режимів роботи 20 переводиться в положення «Автомат». 4 Обертанням маховика 6 та кришки 14 з лімбом 15 каретка силовимірювача 4 підводиться до грузика, та як тільки наконечник 11 торкнеться грузика та цифрові показання термінала 19 зміняться, тумблером «Тара» 21 на світловому табло 22 термінала 19 виставляється показання «0,000», а тангенційним затискачем 7 та настановними гвинтами 13 фіксується взаємне положення грузика та наконечника 11. Знімаються з оправлення установ та клин, що підтримують нульове положення грузика. При включенні стенда в роботу шпіндель фортуни з оправленням та грузиком плавно набирає оберти з одним темпом, а при підході до номінальних зусиль темп набору зменшується та при досягненні встановленого необхідного зусилля відцентрової сили ваговим терміналом подається електричний імпульс на фіксацію показання обертів на табло вимірника обертів та зупинку електродвигуна приводу обертання деталі. Показання тахометра та вагового терміналу висвітлюється на світловому табло. Таким чином, фіксується величина відцентрової сили і обертів, при яких вона була досягнута, та мається можливість зняття показань без суб'єктивної оцінки оператора. [1] Методика контроля центробежной силы грузиков тахометрических датчиков. Инструкция технологическая ИТ 1976-86. - Харьков: НПО «ФЭД», 1986. - 18л. 5 Комп’ютерна в ерстка Л. Купенко 31425 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
