Полосовий фільтр

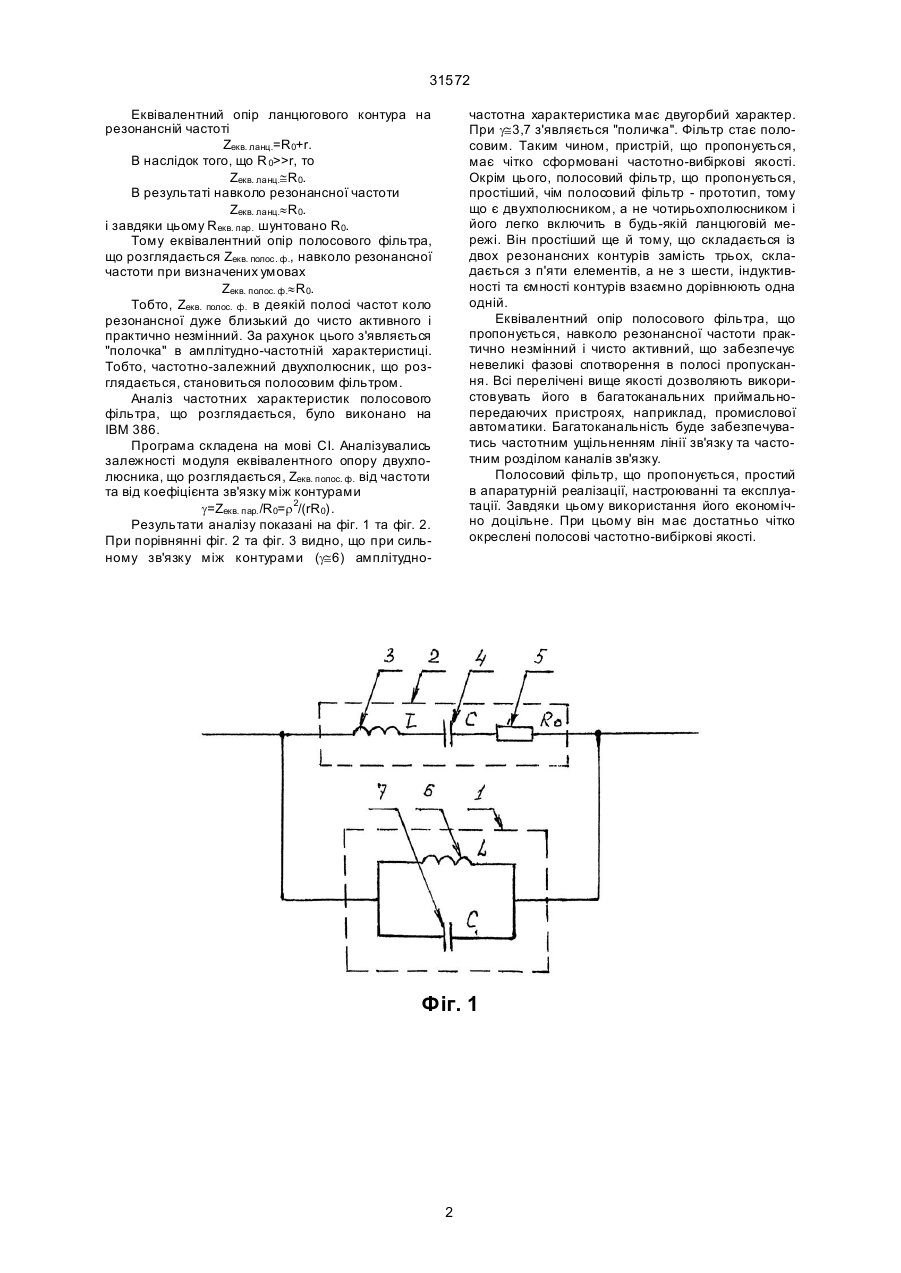

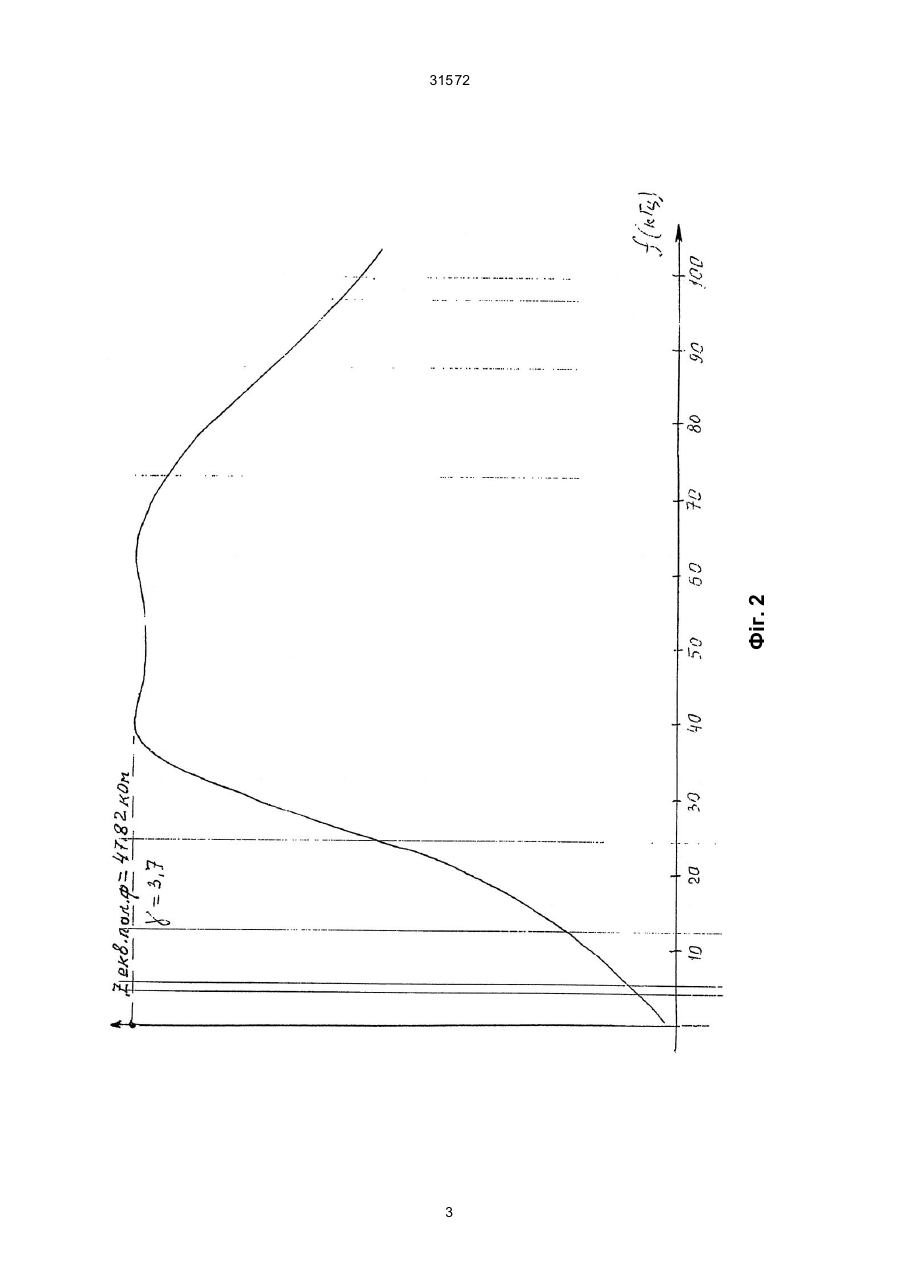

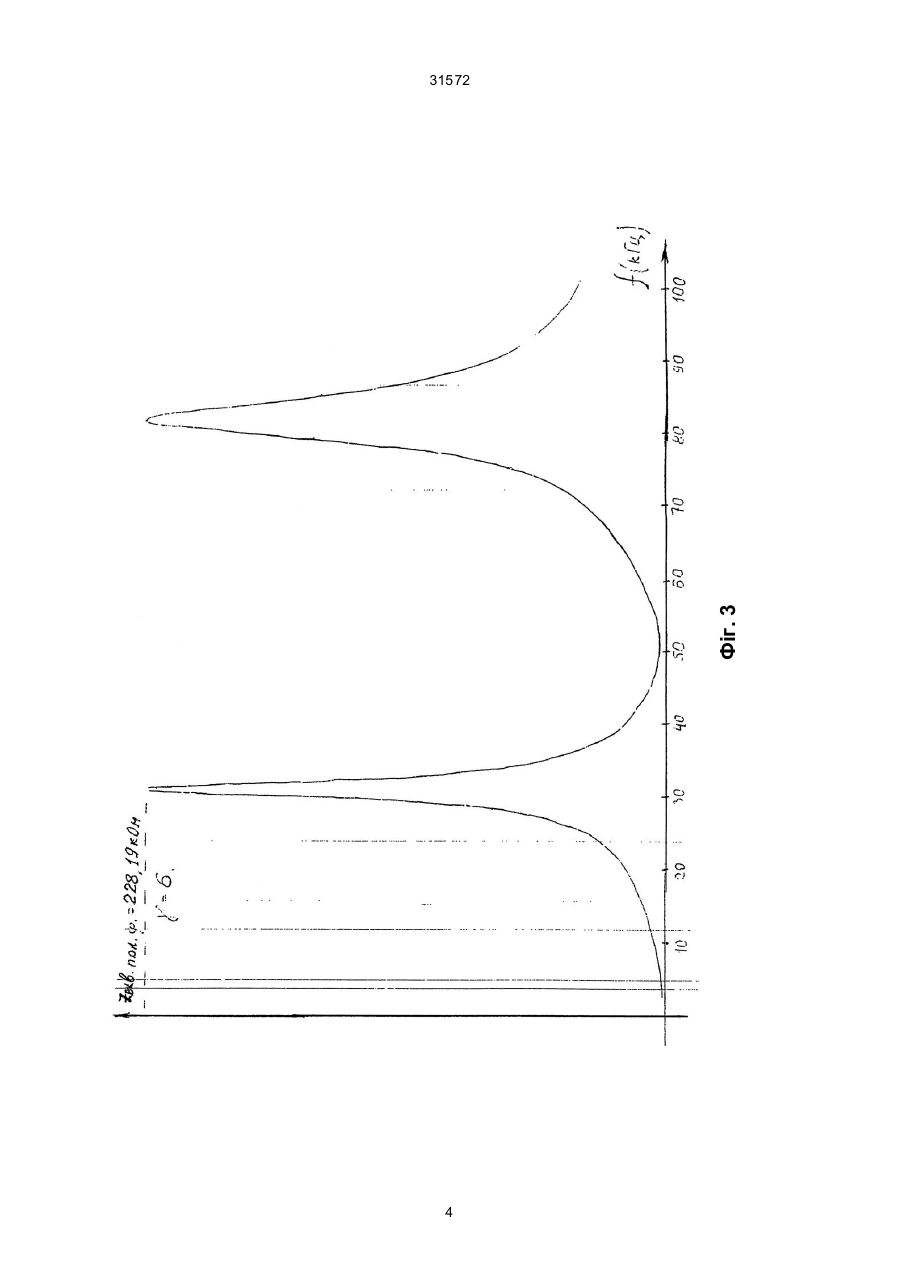

Полосовий фільтр, що складається з підключених один до одного зворотних двухполюсників, які є паралельним та ланцюговим резонансними контурами, складені з індуктивностей та ємкостей, відрізняє ться тим, що зворотні двухполюсники з'єднані паралельно один до одного, при цьому в ланцюговому контурі слідом за індуктивністю та ємністю підключений резистор. (19) (21) 98095111 (22) 29.09.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Рогальський Франц Борисович, Корніловська Наталія Володимирівна (73) ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 31572 Еквівалентний опір ланцюгового контура на резонансній частоті Zекв. ланц.=R0+r. В наслідок того, що R 0>>r, то Zекв. ланц.@R0. В результаті навколо резонансної частоти Zeкв. ланц.»R0. і завдяки цьому Reкв. пар. шунтовано R0. Тому еквівалентний опір полосового фільтра, що розглядається Zекв. полос . ф., навколо резонансної частоти при визначених умовах Zeкв. полос. ф.»R0. Тобто, Zeкв. полос. ф. в деякій полосі частот коло резонансної дуже близький до чисто активного і практично незмінний. За рахунок цього з'являється "полочка" в амплітудно-частотній характеристиці. Тобто, частотно-залежний двухполюсник, що розглядається, становиться полосовим фільтром. Аналіз частотних характеристик полосового фільтра, що розглядається, було виконано на IBM 386. Програма складена на мові СІ. Аналізувались залежності модуля еквівалентного опору двухполюсника, що розглядається, Zeкв. полос. ф. від частоти та від коефіцієнта зв'язку між контурами g=Zeкв. пap. /R0=r 2/(rR0). Результати аналізу показані на фіг. 1 та фіг. 2. При порівнянні фіг. 2 та фіг. 3 видно, що при сильному зв'язку між контурами (g@6) амплітудно частотна характеристика має двугорбий характер. При g@3,7 з'являється "поличка". Фільтр стає полосовим. Таким чином, пристрій, що пропонується, має чітко сформовані частотно-вибіркові якості. Окрім цього, полосовий фільтр, що пропонується, простіший, чім полосовий фільтр - прототип, тому що є двухполюсником, а не чотирьохполюсником і його легко включить в будь-якій ланцюговій мережі. Він простіший ще й тому, що складається із двох резонансних контурів замість трьох, складається з п'яти елементів, а не з шести, індуктивності та ємності контурів взаємно дорівнюють одна одній. Еквівалентний опір полосового фільтра, що пропонується, навколо резонансної частоти практично незмінний і чисто активний, що забезпечує невеликі фазові спотворення в полосі пропускання. Всі перелічені вище якості дозволяють використовувать його в багатоканальних приймальнопередаючих пристроях, наприклад, промислової автоматики. Багатоканальність буде забезпечуватись частотним ущільненням лінії зв'язку та частотним розділом каналів зв'язку. Полосовий фільтр, що пропонується, простий в апаратурній реалізації, настроюванні та експлуатації. Завдяки цьому використання його економічно доцільне. При цьому він має достатньо чітко окреслені полосові частотно-вибіркові якості. Фіг. 1 2 Фіг. 2 31572 3 Фіг. 3 31572 4 31572 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
