Полосовий клапан

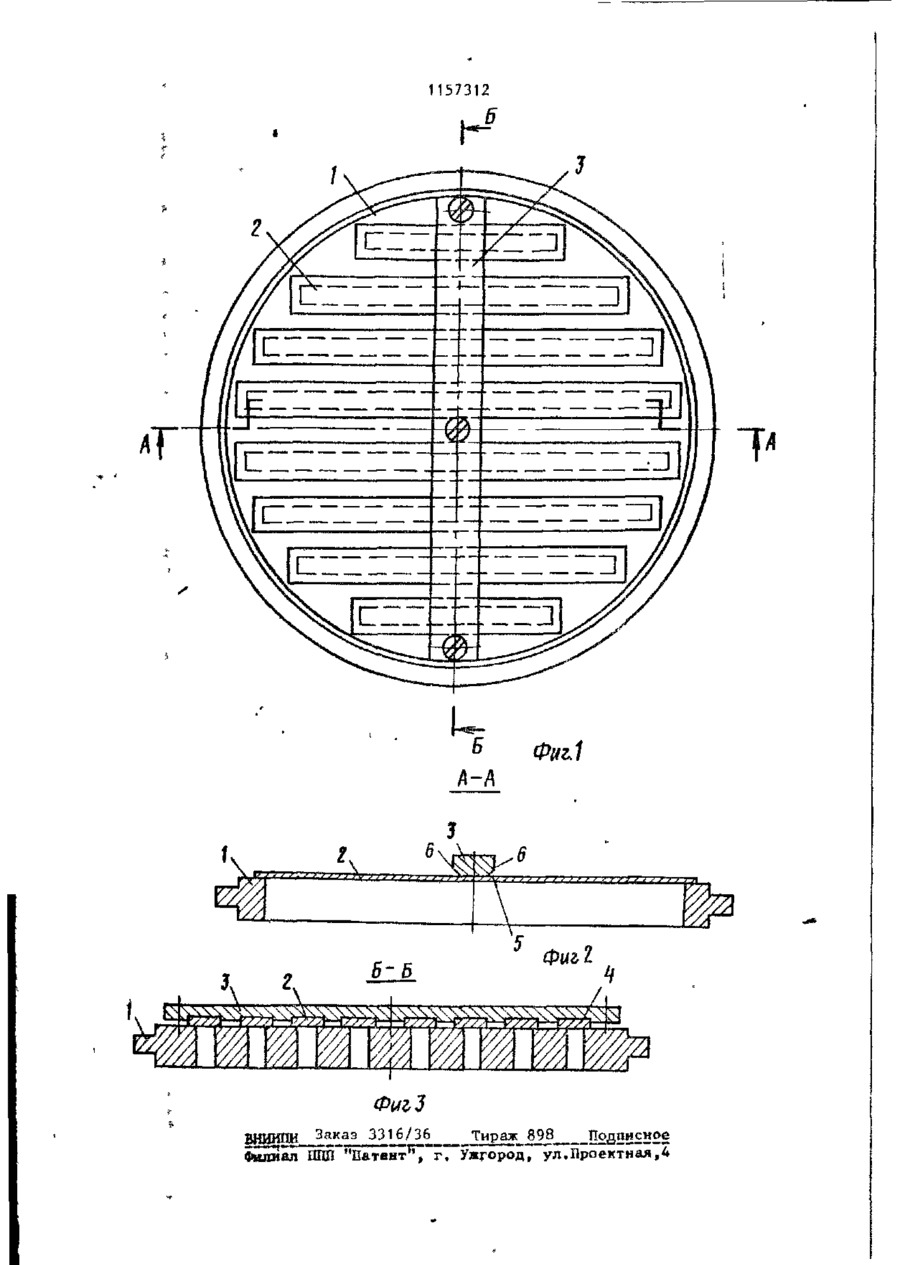

1. ПОЛОСОВОЙ КЛАПАН, содержащий седло и зафиксированные и прижатые к седлу в средней части запорные органы, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности и упрощения конструкции, клапан снабжен закрепленной на седле планкой с пазами, а запорные органы размещены в последних. 2. Клапан по п. 1, о т л и ч а ,ющ и й с я тем, что основания пазов по краям планки выполнены скругленными. СО 1 . tt 57312 Изобретение относится к компрессоростроению и может быть использовано в клапанах. Известен полосовой клапан, содержащий седло и зафиксированные запор- 5 ные органы [1] . Недостатком известного клапана является то, что при его работе возникает взаимное трение в зонах контакта запорного органа с опорными to элементами седла и ограничителя, особенно значительное при работе в цилиндре без смазки. Кроме того, пластины предварительно не прижаты к седлу, что сказывается на герметич- 15 ности клапана. Известен также полосовой клапан, содержащий седло и зафиксированные и прижатые к седлу в средней части запорные органы [21. 20 В известном клапане запорные органы прижаты к седлу при помощи дополнительной, более жесткой, пластины, упирающейся э розетку, закрепленную на седле, и зафиксированы от продольного и поперечного сдвигов при помощи штифтов, для которых в запорных органах выполнены гнезда. Гнезда для штифтов, являясь местными концентраторами напряжений, снижают долговечность запорных органов, а наличие розетки, ограничителей и штифтов усложняет конструкцию клапана. Цель изобретения - повышение долговечности и упрощение конструкции 35 клапана. 2 Поставленная цель достигается тем, -, что полосовой клапан, содержагций седло и зафиксированные и прижатые к седлу в средней части запорные органы, снабжен закрепленной на седле планкой с лазами, а запорные органы размещены в последних. Основания пазов по краям планки выполнены скругленными. На фиг. 1 показан полосовой клапан, вид сверху; на фиг.2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг.1. \ Полосовой клапан содержит седло t и закрепленные и прижатые к седлу 1 в средней части запорные органы 2, Клапан снабжен закрепленной на седле 1 планкой 3-е пазами А, а запорные органы 2 размещены в пазах 4. Основания 5 пазов по краям 6 планки 3 выполнены скругленными. Полосовой клапан работает следую- / щим образом. Под действием разности давлений газа края запорных органов 2 отгибаются от седла 1 и образуют щель для прохода газа. Свободному прогибу запорных органов 2 способствует то, что основания 5 пазов А по краям 6 планки 3 выполнены скругленными. Предлагаемый клапан обладает повышенной долговечностью за счет фиксации запорных органов при помощи пазов планки. Упрощение конструкции достигается сокращением количества • деталей клапана. 1157312 Фиі.1 A-A . \ !l 5-6 //V/ Фиг! Заказ 3316/36 Тираж 898 ФвлиштГшШ "Патент^ г. Ужгород, ул.Проектная # 4
