Секатор
Формула / Реферат
Секатор, содержащий шарнирно соединенные режущий и противорежущий ножи с хвостовиками, сопряженными с ручками, и распорную пружину, отличающийся тем, что, с целью повышения удобства эксплуатации, распорная пружина выполнена в виде плоской спирали, при этом внутренний конец ее выведен к ее периферии в плоскости, параллельной плоскости спирали, причем оба конца установлены с возможностью взаимодействия с хвостовиками.
Текст

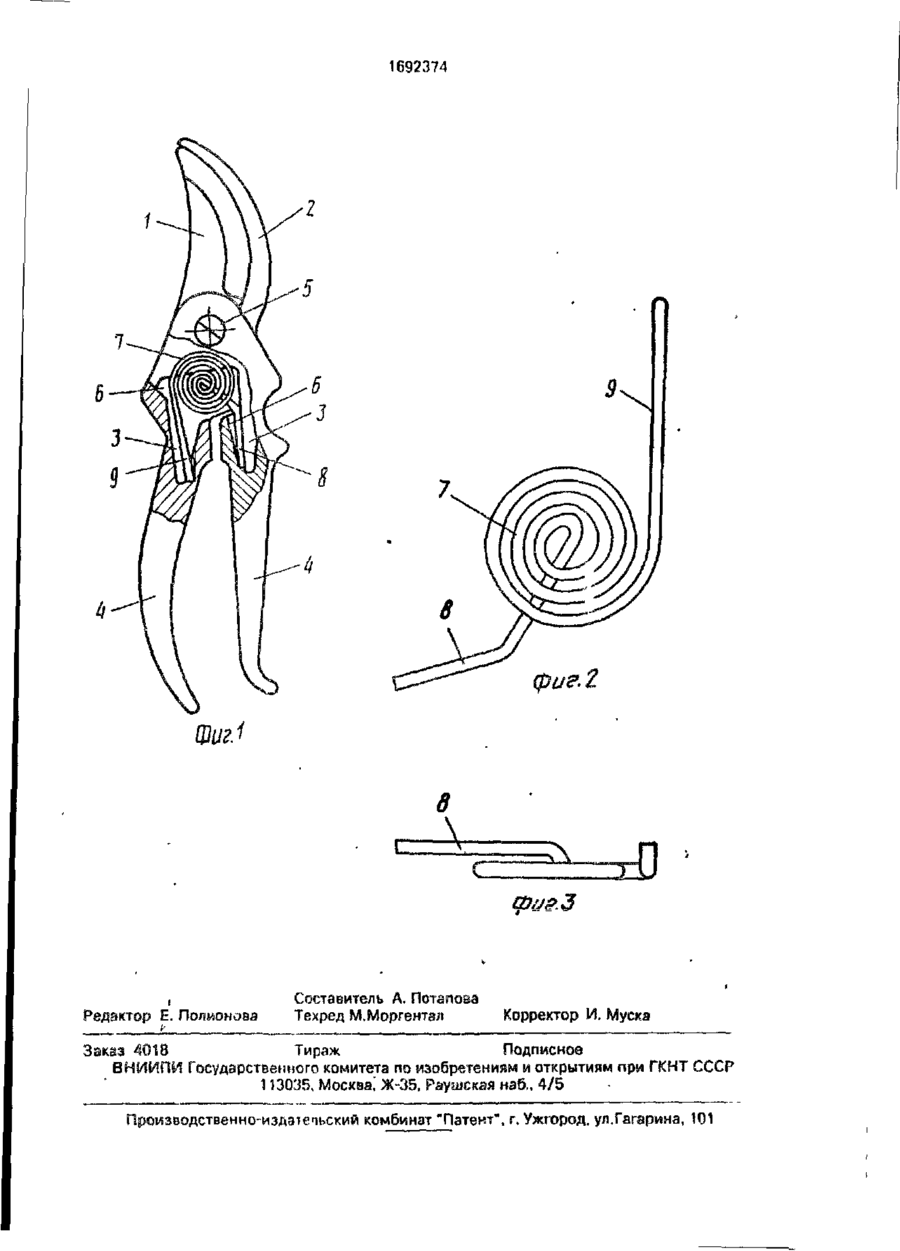

Изобретение относится к сельскохозяйственным инструментам и предназначено для обрезки деревьев и кустов Цель -изобретения - повышение удобства при эксплуатации. В секаторе, содержащем шарнирно соединенные режущий 1 и противорежущий 2 ножи с хвостовиками 3 и ручками 4, а также распорную пружину 7, последняя выполнена в виде плоской спирали, при этом конец пружины 8 из центра спирали выведен к ее периферии в плоскости, параллельной плоскости спирали 7, а концы пружины 8 и 9 взаимодействуют с хвостовиками 3 ножей. Изобретение относится к сельскохозяйственному инструменту и предназначено для обрезки кустов и деревьев. Цель изобретения - повышение удобства эксплуатации. На фиг. 1 представлен секатор, внешний вид; на фиг.2 - пружина в свободном состоянии; на фиг.З - вид сверху на пружину. Секатор состоит из шарнирно соединенных режущего 1 и противорежущего 2 ножей с хвостовиками 3, вставленными в ручки4, которыеудерживаются на хвостовиках 3 ножей с помощью шарнира 5. В карманы 6 ручек 4 устанавливают пружину 7, выполненную в виде плоской спирали. При этом конец 8 пружины 7 из центра спирали выведен к ее периферии в плоскость, параллельную плоскости спирали, и концы 8 и 9 пружины 7 взаимодействуют с хвостовиками 3 ножей, раскрывая секатор. Работа секатора осуществляется следующим образом. Секатор в открытом состоянии направляют под срезаемую ветвь, сжимают ручки 4 и осуществляют рез. Выполнение пружины в виде плоской спирали позволяет установить ее в карманах ручек, что повышает удобство эксплуатации и улучшает внешний вид. Формула изобретения Секатор, содержащий шарнирно соединенные режущий и противорежущий ножи с хвостовиками, сопряженными с ручками, и распорную пружину, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, распорная пружина выполнена в виде плоской спирали, при этом внутренний конец ее выведен к ее периферии в плоскости, параллельной плоскости спирали, причем оба конца установлены с возможностью взаимодействия с хвостовиками. Зил. л а в ы 1692374 в Редактор Е. Полионзва Составитель А. Потапова Техред М.Моргентал Корректор И, Муска Тираж Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва! Ж-35, Раушская наб.. 4/5 Промзводственно-издзіепьский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюClipper
Автори англійськоюMykhailenko Mykola Ivanovych
Назва патенту російськоюСекатор
Автори російськоюМихайленко Николай Иванович
МПК / Мітки
МПК: A01G 3/00
Мітки: секатор
