Перекриття індивідуального кріплення

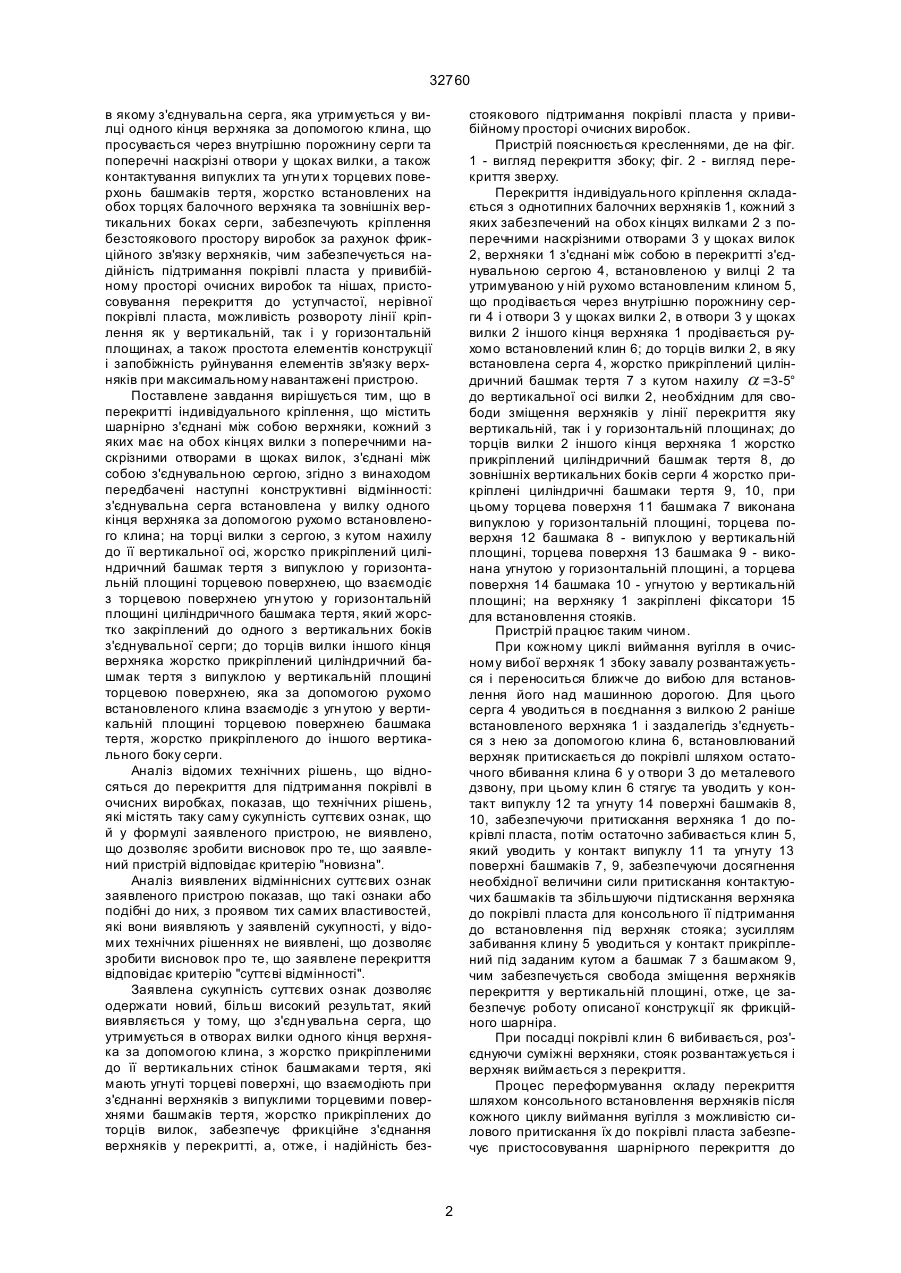

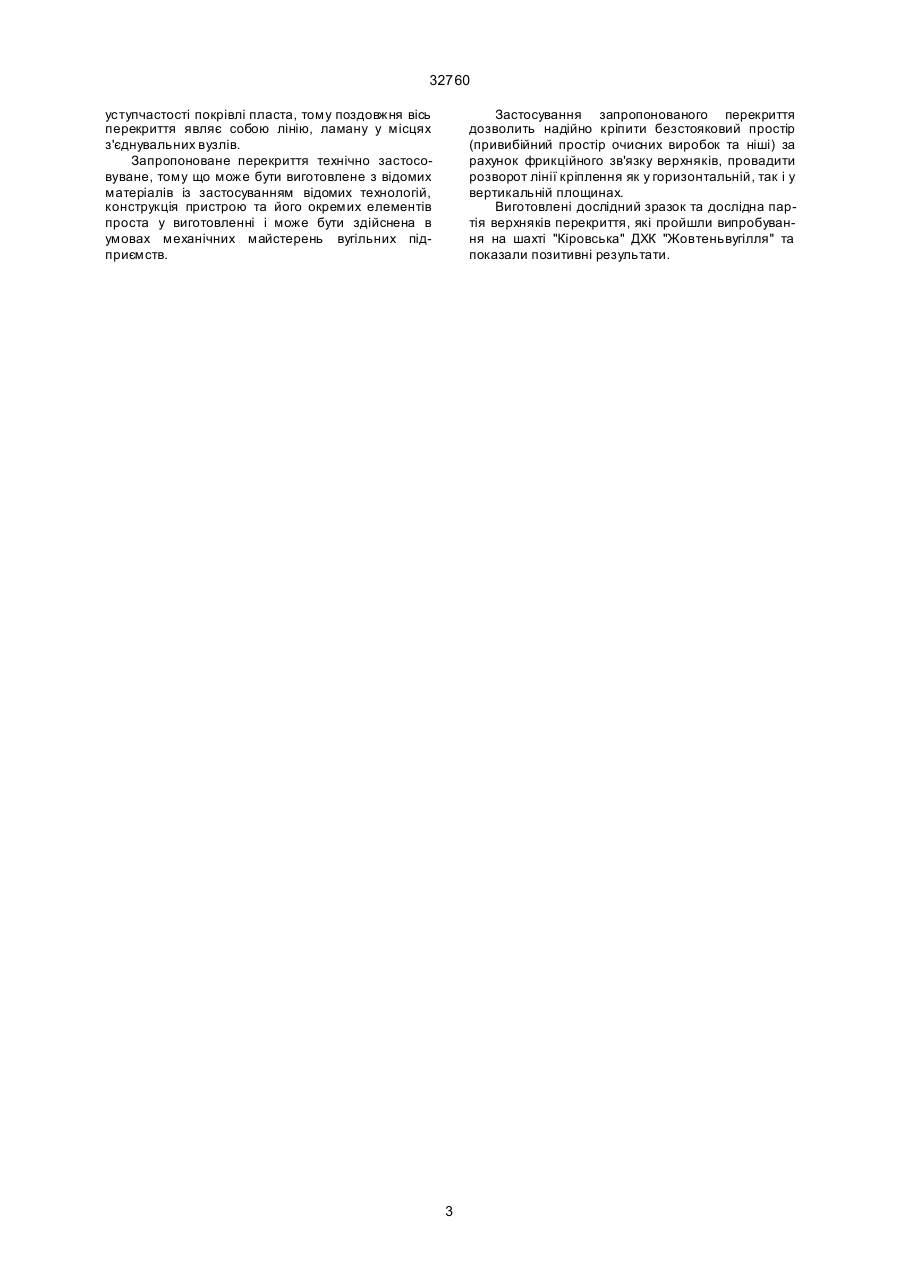

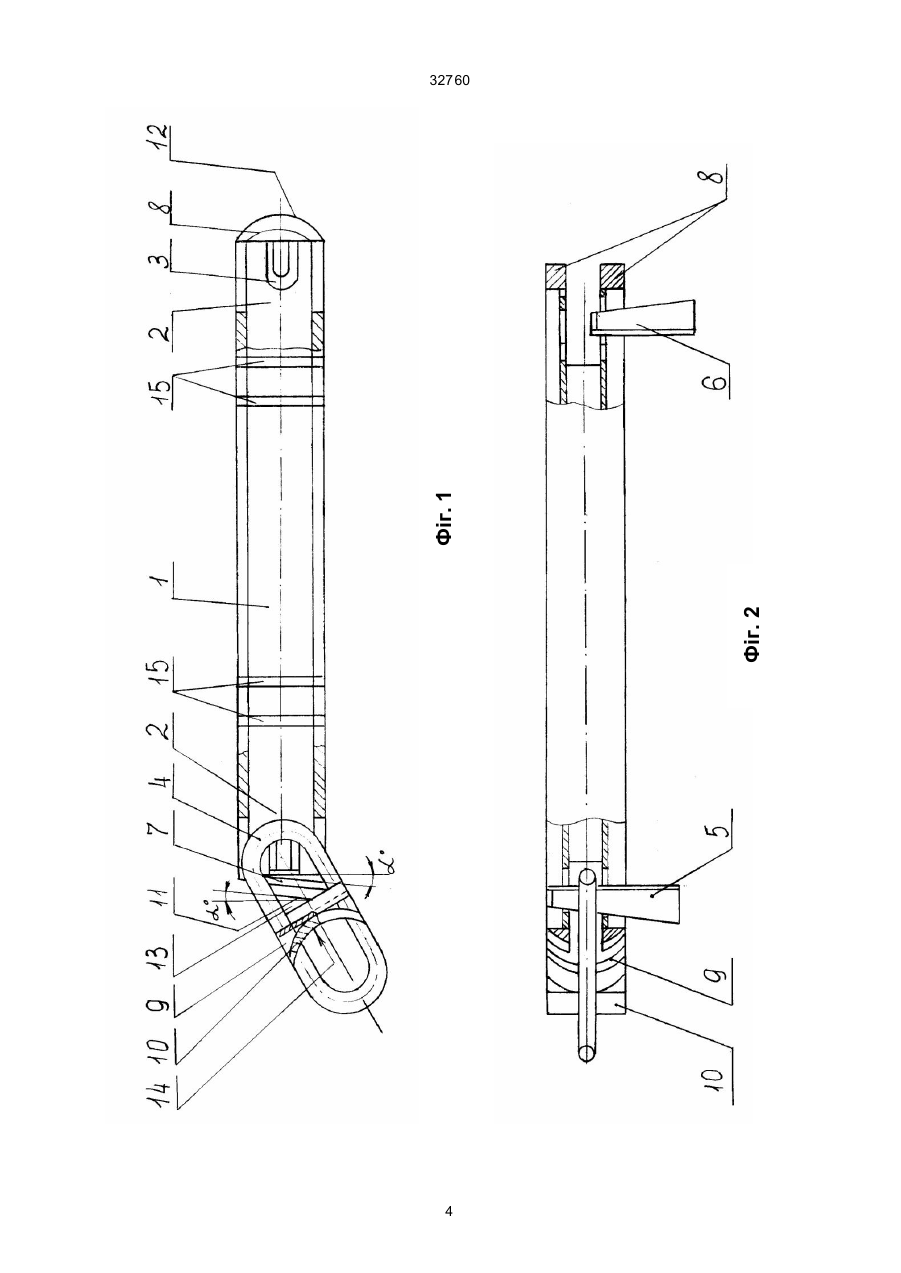

Перекриття індивідуального кріплення, що містить шарнірно з'єднані між собою балочні верхняки, кожний з яких на обох кінцях має вилки з поперечними наскрізними отворами у щоках вилок, які з'єднані мі; собою з'єднувальною сергою, яка відрізняє ться тим, що з'єдн увальна серга 32760 в якому з'єднувальна серга, яка утримується у вилці одного кінця верхняка за допомогою клина, що просувається через внутрішню порожнину серги та поперечні наскрізні отвори у щоках вилки, а також контактування випуклих та угн ути х торцевих поверхонь башмаків тертя, жорстко встановлених на обох торцях балочного верхняка та зовнішніх вертикальних боках серги, забезпечують кріплення безстоякового простору виробок за рахунок фрикційного зв'язку верхняків, чим забезпечується надійність підтримання покрівлі пласта у привибійному просторі очисних виробок та нішах, пристосовування перекриття до уступчастої, нерівної покрівлі пласта, можливість розвороту лінії кріплення як у вертикальній, так і у горизонтальній площинах, а також простота елементів конструкції і запобіжність руйнування елементів зв'язку верхняків при максимальному навантажені пристрою. Поставлене завдання вирішується тим, що в перекритті індивідуального кріплення, що містить шарнірно з'єднані між собою верхняки, кожний з яких має на обох кінцях вилки з поперечними наскрізними отворами в щоках вилок, з'єднані між собою з'єднувальною сергою, згідно з винаходом передбачені наступні конструктивні відмінності: з'єднувальна серга встановлена у вилку одного кінця верхняка за допомогою рухомо встановленого клина; на торці вилки з сергою, з кутом нахилу до її вертикальної осі, жорстко прикріплений циліндричний башмак тертя з випуклою у горизонтальній площині торцевою поверхнею, що взаємодіє з торцевою поверхнею угн утою у горизонтальній площині циліндричного башмака тертя, який жорстко закріплений до одного з вертикальних боків з'єднувальної серги; до торців вилки іншого кінця верхняка жорстко прикріплений циліндричний башмак тертя з випуклою у вертикальній площині торцевою поверхнею, яка за допомогою рухомо встановленого клина взаємодіє з угн утою у вертикальній площині торцевою поверхнею башмака тертя, жорстко прикріпленого до іншого вертикального боку серги. Аналіз відомих технічних рішень, що відносяться до перекриття для підтримання покрівлі в очисних виробках, показав, що технічних рішень, які містять таку саму сукупність суттєвих ознак, що й у формулі заявленого пристрою, не виявлено, що дозволяє зробити висновок про те, що заявлений пристрій відповідає критерію "новизна". Аналіз виявлених відміннісних суттєвих ознак заявленого пристрою показав, що такі ознаки або подібні до них, з проявом тих самих властивостей, які вони виявляють у заявленій сукупності, у відомих технічних рішеннях не виявлені, що дозволяє зробити висновок про те, що заявлене перекриття відповідає критерію "суттєві відмінності". Заявлена сукупність суттєвих ознак дозволяє одержати новий, більш високий результат, який виявляється у тому, що з'єдн увальна серга, що утримується в отворах вилки одного кінця верхняка за допомогою клина, з жорстко прикріпленими до її вертикальних стінок башмаками тертя, які мають угнуті торцеві поверхні, що взаємодіють при з'єднанні верхняків з випуклими торцевими поверхнями башмаків тертя, жорстко прикріплених до торців вилок, забезпечує фрикційне з'єднання верхняків у перекритті, а, отже, і надійність без стоякового підтримання покрівлі пласта у привибійному просторі очисних виробок. Пристрій пояснюється кресленнями, де на фіг. 1 - вигляд перекриття збоку; фіг. 2 - вигляд перекриття зверху. Перекриття індивідуального кріплення складається з однотипних балочних верхняків 1, кожний з яких забезпечений на обох кінцях вилками 2 з поперечними наскрізними отворами 3 у щоках вилок 2, верхняки 1 з'єднані між собою в перекритті з'єднувальною сергою 4, встановленою у вилці 2 та утримуваною у ній рухомо встановленим клином 5, що продівається через внутрішню порожнину серги 4 і отвори 3 у щоках вилки 2, в отвори 3 у щоках вилки 2 іншого кінця верхняка 1 продівається рухомо встановлений клин 6; до торців вилки 2, в яку встановлена серга 4, жорстко прикріплений циліндричний башмак тертя 7 з кутом нахилу a =3-5° до вертикальної осі вилки 2, необхідним для свободи зміщення верхняків у лінії перекриття яку вертикальній, так і у горизонтальній площинах; до торців вилки 2 іншого кінця верхняка 1 жорстко прикріплений циліндричний башмак тертя 8, до зовнішніх вертикальних боків серги 4 жорстко прикріплені циліндричні башмаки тертя 9, 10, при цьому торцева поверхня 11 башмака 7 виконана випуклою у горизонтальній площині, торцева поверхня 12 башмака 8 - випуклою у вертикальній площині, торцева поверхня 13 башмака 9 - виконана угнутою у горизонтальній площині, а торцева поверхня 14 башмака 10 - угнутою у вертикальній площині; на верхняку 1 закріплені фіксатори 15 для встановлення стояків. Пристрій працює таким чином. При кожному циклі виймання вугілля в очисному вибої верхняк 1 збоку завалу розвантажується і переноситься ближче до вибою для встановлення його над машинною дорогою. Для цього серга 4 уводиться в поєднання з вилкою 2 раніше встановленого верхняка 1 і заздалегідь з'єднується з нею за допомогою клина 6, встановлюваний верхняк притискається до покрівлі шляхом остаточного вбивання клина 6 у о твори 3 до металевого дзвону, при цьому клин 6 стягує та уводить у контакт випуклу 12 та угнуту 14 поверхні башмаків 8, 10, забезпечуючи притискання верхняка 1 до покрівлі пласта, потім остаточно забивається клин 5, який уводить у контакт випуклу 11 та угнуту 13 поверхні башмаків 7, 9, забезпечуючи досягнення необхідної величини сили притискання контактуючих башмаків та збільшуючи підтискання верхняка до покрівлі пласта для консольного її підтримання до встановлення під верхняк стояка; зусиллям забивання клину 5 уводиться у контакт прикріплений під заданим кутом a башмак 7 з башмаком 9, чим забезпечується свобода зміщення верхняків перекриття у вертикальній площині, отже, це забезпечує роботу описаної конструкції як фрикційного шарніра. При посадці покрівлі клин 6 вибивається, роз'єднуючи суміжні верхняки, стояк розвантажується і верхняк виймається з перекриття. Процес переформування складу перекриття шляхом консольного встановлення верхняків після кожного циклу виймання вугілля з можливістю силового притискання їх до покрівлі пласта забезпечує пристосовування шарнірного перекриття до 2 32760 уступчастості покрівлі пласта, тому поздовжня вісь перекриття являє собою лінію, ламану у місцях з'єднувальних вузлів. Запропоноване перекриття технічно застосовуване, тому що може бути виготовлене з відомих матеріалів із застосуванням відомих технологій, конструкція пристрою та його окремих елементів проста у виготовленні і може бути здійснена в умовах механічних майстерень вугільних підприємств. Застосування запропонованого перекриття дозволить надійно кріпити безстояковий простір (привибійний простір очисних виробок та ніші) за рахунок фрикційного зв'язку верхняків, провадити розворот лінії кріплення як у горизонтальній, так і у вертикальній площинах. Виготовлені дослідний зразок та дослідна партія верхняків перекриття, які пройшли випробування на шахті "Кіровська" ДХК "Жовтеньвугілля" та показали позитивні результати. 3 Фіг. 2 Фіг. 1 32760 4 32760 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
