Кріплення сполучення

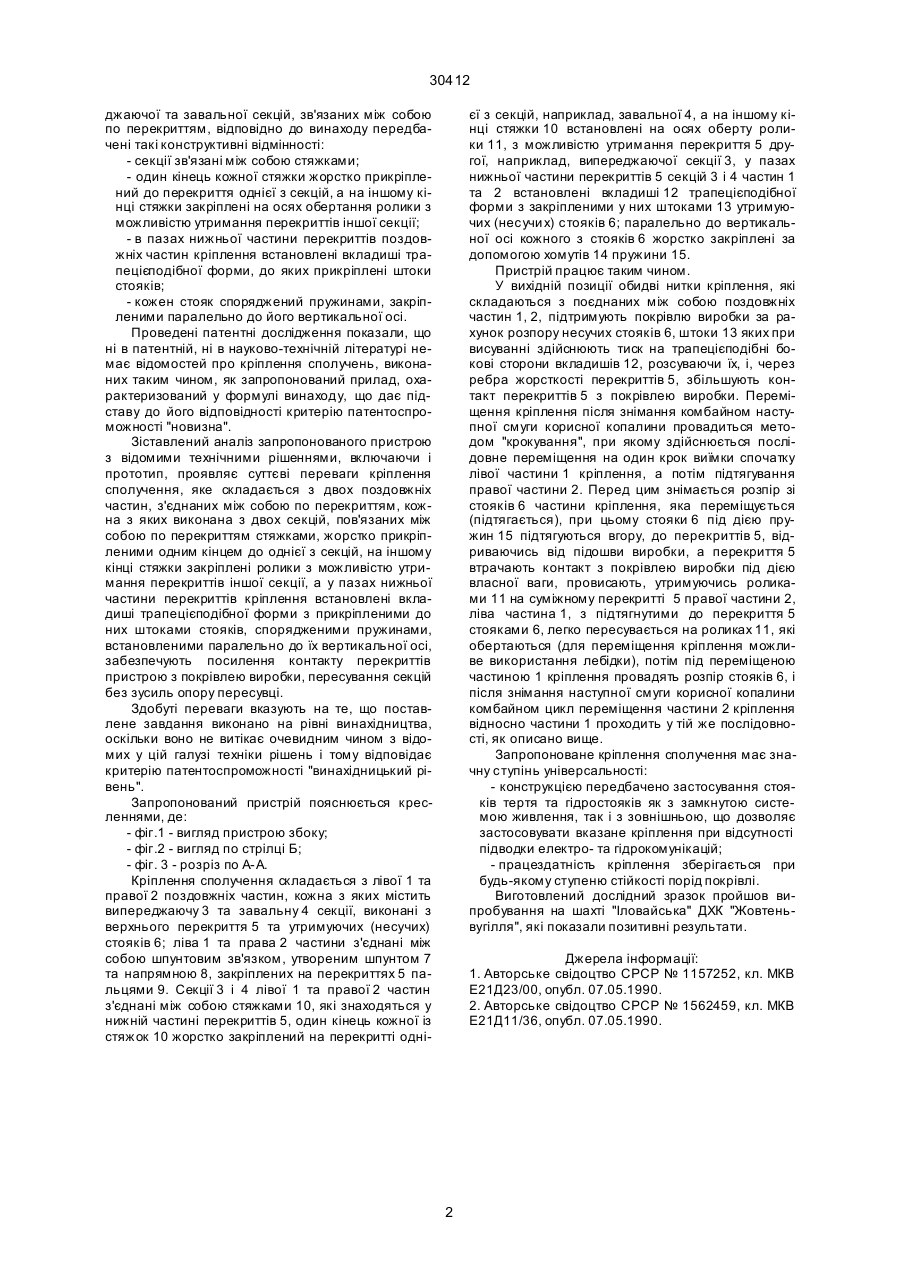

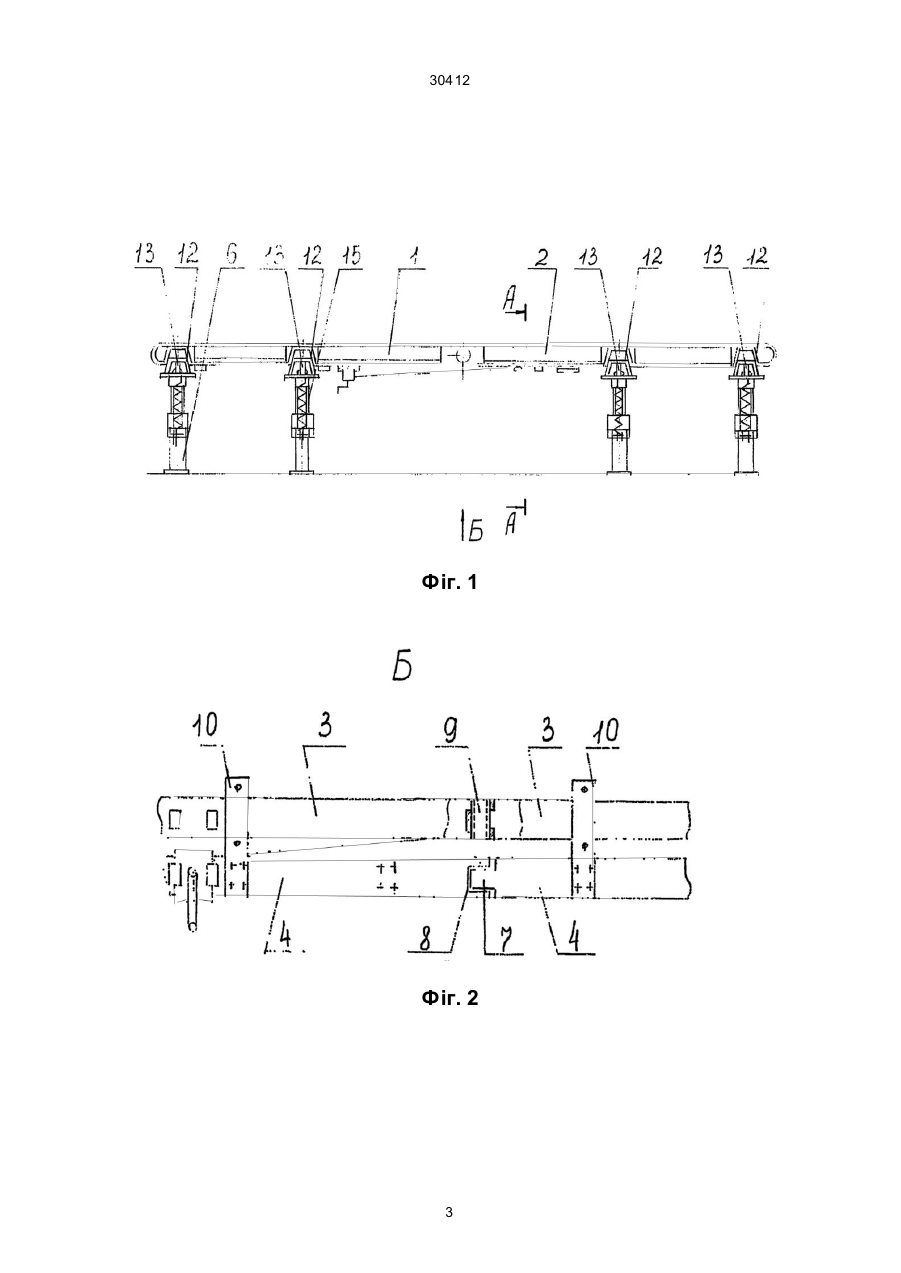

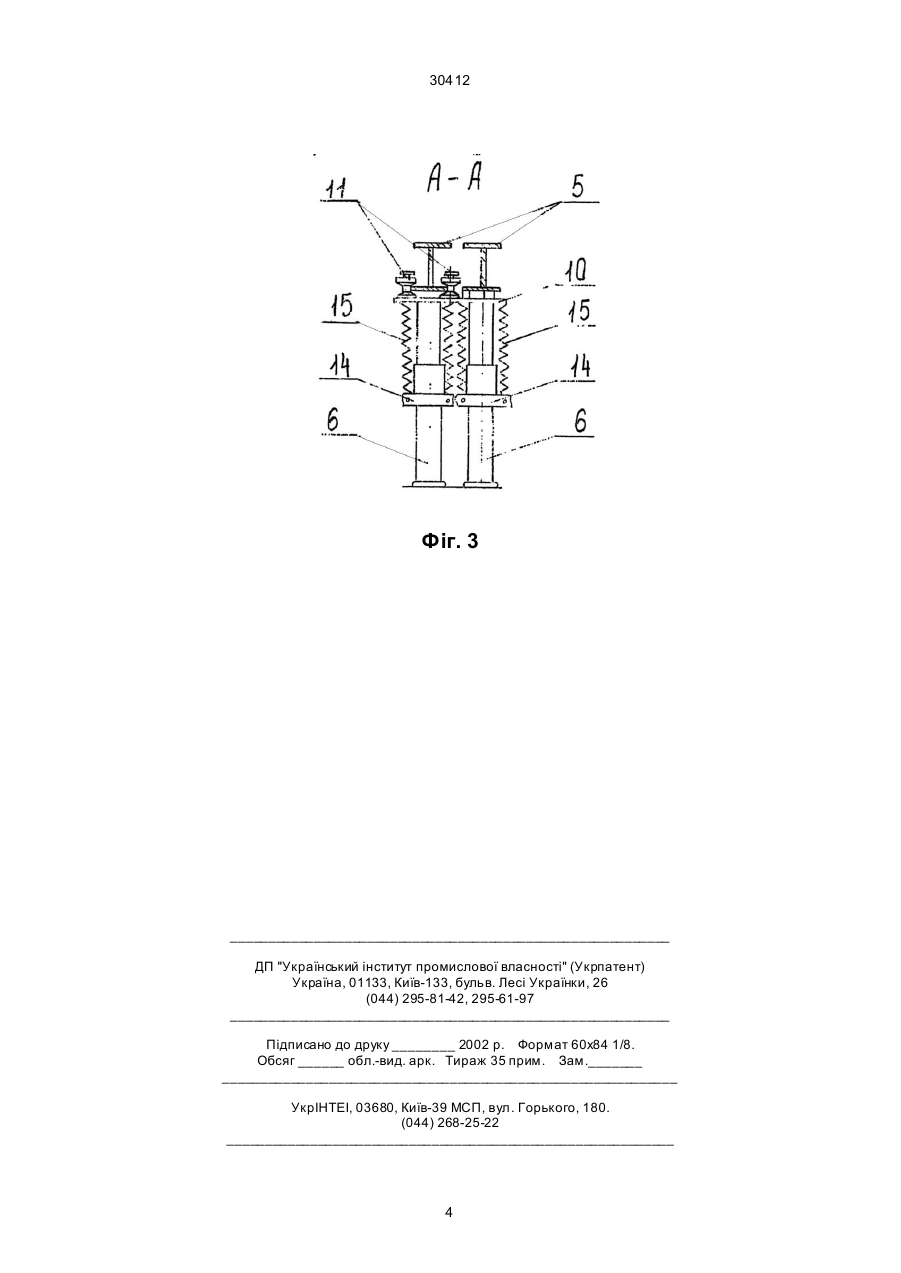

Кріплення сполучення, що містить у собі дві поздовжні частини, з'єднані між собою по пере 30412 джаючої та завальної секцій, зв'язаних між собою по перекриттям, відповідно до винаходу передбачені такі конструктивні відмінності: - секції зв'язані між собою стяжками; - один кінець кожної стяжки жорстко прикріплений до перекриття однієї з секцій, а на іншому кінці стяжки закріплені на осях обертання ролики з можливістю утримання перекриттів іншої секції; - в пазах нижньої частини перекриттів поздовжніх частин кріплення встановлені вкладиші трапецієподібної форми, до яких прикріплені штоки стояків; - кожен стояк споряджений пружинами, закріпленими паралельно до його вертикальної осі. Проведені патентні дослідження показали, що ні в патентній, ні в науково-технічній літературі немає відомостей про кріплення сполучень, виконаних таким чином, як запропонований прилад, охарактеризований у формулі винаходу, що дає підставу до його відповідності критерію патентоспроможності "новизна". Зіставлений аналіз запропонованого пристрою з відомими технічними рішеннями, включаючи і прототип, проявляє суттєві переваги кріплення сполучення, яке складається з двох поздовжніх частин, з'єднаних між собою по перекриттям, кожна з яких виконана з двох секцій, пов'язаних між собою по перекриттям стяжками, жорстко прикріпленими одним кінцем до однієї з секцій, на іншому кінці стяжки закріплені ролики з можливістю утримання перекриттів іншої секції, а у пазах нижньої частини перекриттів кріплення встановлені вкладиші трапецієподібної форми з прикріпленими до них штоками стояків, спорядженими пружинами, встановленими паралельно до їх вертикальної осі, забезпечують посилення контакту перекриттів пристрою з покрівлею виробки, пересування секцій без зусиль опору пересувці. Здобуті переваги вказують на те, що поставлене завдання виконано на рівні винахідництва, оскільки воно не витікає очевидним чином з відомих у цій галузі техніки рішень і тому відповідає критерію патентоспроможності "винахідницький рівень". Запропонований пристрій пояснюється кресленнями, де: - фіг.1 - вигляд пристрою збоку; - фіг.2 - вигляд по стрілці Б; - фіг. 3 - розріз по А-А. Кріплення сполучення складається з лівої 1 та правої 2 поздовжніх частин, кожна з яких містить випереджаючу 3 та завальну 4 секції, виконані з верхнього перекриття 5 та утримуючих (несучих) стояків 6; ліва 1 та права 2 частини з'єднані між собою шпунтовим зв'язком, утвореним шпунтом 7 та напрямною 8, закріплених на перекриттях 5 пальцями 9. Секції 3 і 4 лівої 1 та правої 2 частин з'єднані між собою стяжками 10, які знаходяться у нижній частині перекриттів 5, один кінець кожної із стяжок 10 жорстко закріплений на перекритті одні єї з секцій, наприклад, завальної 4, а на іншому кінці стяжки 10 встановлені на осях оберту ролики 11, з можливістю утримання перекриття 5 другої, наприклад, випереджаючої секції 3, у пазах нижньої частини перекриттів 5 секцій 3 і 4 частин 1 та 2 встановлені вкладиші 12 трапецієподібної форми з закріпленими у них штоками 13 утримуючих (несучи х) стояків 6; паралельно до вертикальної осі кожного з стояків 6 жорстко закріплені за допомогою хомутів 14 пружини 15. Пристрій працює таким чином. У вихідній позиції обидві нитки кріплення, які складаються з поєднаних між собою поздовжніх частин 1, 2, підтримують покрівлю виробки за рахунок розпору несучих стояків 6, штоки 13 яких при висуванні здійснюють тиск на трапецієподібні бокові сторони вкладишів 12, розсуваючи їх, і, через ребра жорсткості перекриттів 5, збільшують контакт перекриттів 5 з покрівлею виробки. Переміщення кріплення після знімання комбайном наступної смуги корисної копалини провадиться методом "крокування", при якому здійснюється послідовне переміщення на один крок виїмки спочатку лівої частини 1 кріплення, а потім підтягування правої частини 2. Перед цим знімається розпір зі стояків 6 частини кріплення, яка переміщується (підтягається), при цьому стояки 6 під дією пружин 15 підтягуються вгору, до перекриттів 5, відриваючись від підошви виробки, а перекриття 5 втрачають контакт з покрівлею виробки під дією власної ваги, провисають, утримуючись роликами 11 на суміжному перекритті 5 правої частини 2, ліва частина 1, з підтягнутими до перекриття 5 стояками 6, легко пересувається на роликах 11, які обертаються (для переміщення кріплення можливе використання лебідки), потім під переміщеною частиною 1 кріплення провадять розпір стояків 6, і після знімання наступної смуги корисної копалини комбайном цикл переміщення частини 2 кріплення відносно частини 1 проходить у тій же послідовності, як описано вище. Запропоноване кріплення сполучення має значну ступінь універсальності: - конструкцією передбачено застосування стояків тертя та гідростояків як з замкнутою системою живлення, так і з зовнішньою, що дозволяє застосовувати вказане кріплення при відсутності підводки електро- та гідрокомунікацій; - працездатність кріплення зберігається при будь-якому ступеню стійкості порід покрівлі. Виготовлений дослідний зразок пройшов випробування на шахті "Іловайська" ДХК "Жовтеньвугілля", які показали позитивні результати. Джерела інформації: 1. Авторське свідоцтво СРСР № 1157252, кл. МКВ Е21Д23/00, опубл. 07.05.1990. 2. Авторське свідоцтво СРСР № 1562459, кл. МКВ Е21Д11/36, опубл. 07.05.1990. 2 30412 Фіг. 1 Фіг. 2 3 30412 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
