Пристрій моніторингу діелектричного стану об’єктів енергетики

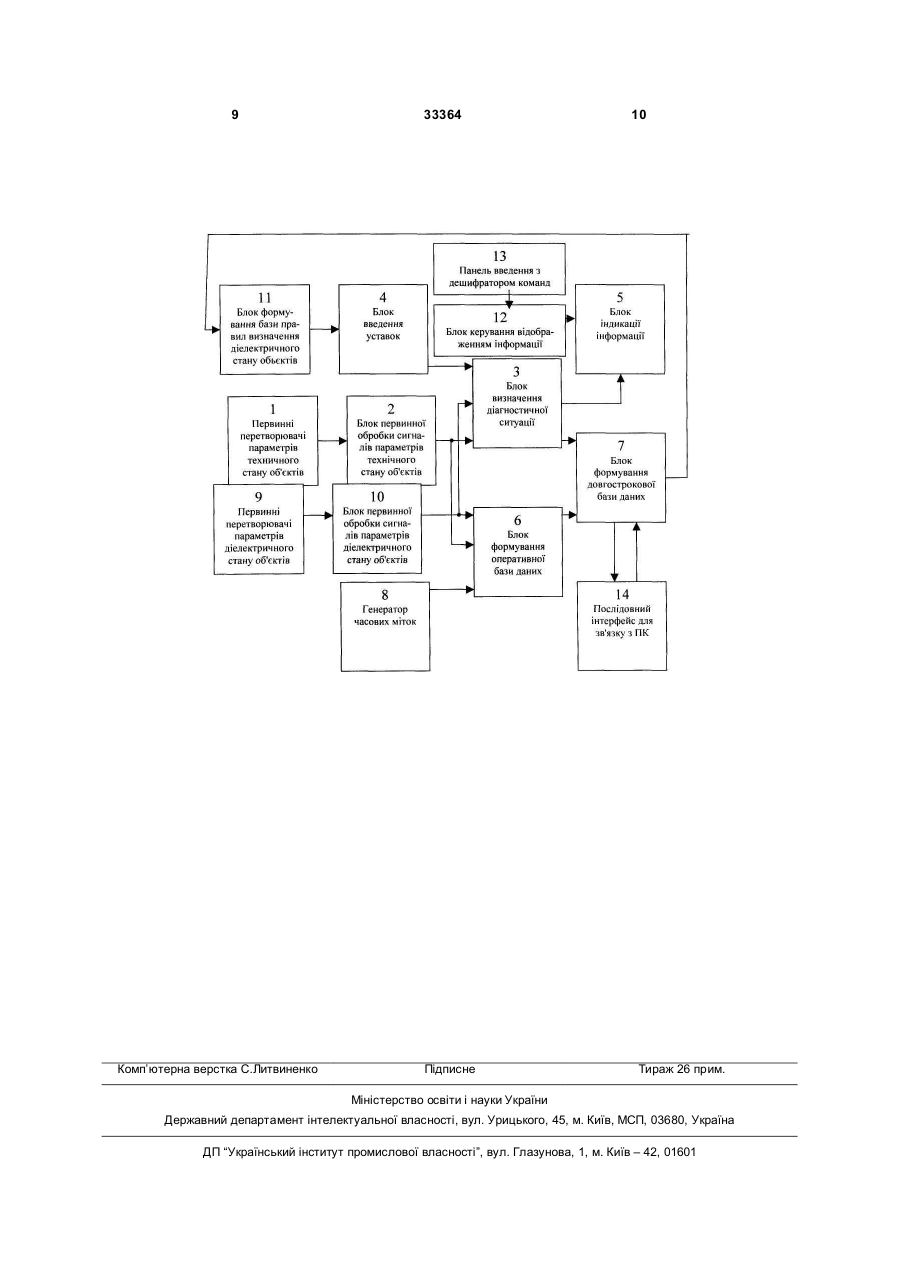

Пристрій моніторингу діелектричного стану об'єктів енергетики, що містить первинні перетворювачі параметрів технічного стану об'єктів, блок первинної обробки сигналів параметрів технічного стану об'єктів, блок визначення діагностичної ситуації, блок введення уставок, блок індикації інформації, блок формування оперативної бази даних, блок формування довгострокової бази даних, генератор часових міток, при цьому первинні перетворювачі параметрів технічного стану об'єктів з'єднані з входом блока первинної обробки сигналів технічного стану об'єктів, вихід якого з'єднаний з першим входом блока визначення діагностичної ситуації і першим входом блока формування оперативної бази даних, другий вхід блока визначення діагностичної ситуації з'єднаний з блоком введення уставок, другий вхід блока формування оперативної бази даних з'єднаний з генератором часових міток, перший вихід блока визначення діагностичної ситуації з'єднаний з першим входом формування довгострокової бази даних, вихід блока формування оперативної бази даних з'єд U 2 33364 1 3 33364 4 інформації, керуючий вхід якої з'єднаний з виховання сигналу про аварійне відключення дом схеми формування сигналу про аварійне відмеханізмів, вхід схеми формування сигналу про ключення механізмів, вхід схеми формування сигаварійне відключення механізмів з'єднаний з схеналу про аварійне відключення механізмів мою управління приводами, вихід схеми перезаз'єднаний з схемою управління приводами механіпису інформації з'єднаний з першим входом блока змів, вихід схеми перезапису інформації з'єднаний індикації і реєстрації інформації, при цьому приз першим входом блока індикації і реєстрації інфострій додатково містить первинні перетворювачі рмації [Авторское свидетельство СССР №1600883 параметрів технологічного процесу, блок первинМПК 5 B21B37/00, G01M7/00]. ної обробки сигналів параметрів технологічного Ознаками, що збігаються з суттєвими ознакапроцесу, блок формування довгострокової бази ми корисної моделі, яка заявляється, є такі: приданих, блок управління відображенням довгострострій містить первинні перетворювачі параметрів кової бази даних, блок формування завдання на технічного стану об'єктів (механізмів), блок перпослідовне відображення груп зв'язаних параметвинної обробки сигналів параметрів технічного рів технологічного процесу і технічного стану местану об'єктів (механізмів), блок (схему) визначенханізмів, блок введення масштабних коефіцієнтів ня діагностичної ситуації, блок введення уставок, по осі абсцис, блок введення масштабних коефіціблок індикації інформації, блок формування опеєнтів по осі ординат, при цьому первинні перетворативної бази даних, при цьому первинні перетворювачі параметрів технологічного процесу з'єднані рювачі параметрів технічного стану об'єктів з'єдз входом блока первинної обробки сигналів паранані з входом блока первинної обробки сигналів метрів технологічного процесу, вихід якого з'єднатехнічного стану об'єктів, вихід якого з'єднаний з ний з третім входом блока формування оперативпершим входом блока визначення діагностичної ної бази даних, вхід блока формування ситуації і першим входом блока формування опедовгострокової бази даних з'єднаний з другим виративної бази даних, другий вхід блока визначення ходом блока формування оперативної бази даних, діагностичної ситуації з'єднаний з блоком введенвихід блока формування довгострокової бази даня уставок, другий вхід блока формування операних з'єднаний з першим входом блока управління тивної бази даних з'єднаний з генератором часовідображенням довгострокової бази даних, вихід вих міток, вихід блока формування оперативної якого з'єднаний з другим входом блока індикації і бази даних з'єднаний з першим входом блока інреєстрації інформації, другий вхід блока управліндикації інформації. ня відображенням довгострокової бази даних з'єдПричиною, що перешкоджає отриманню очікунаний з виходом блока формування завдання на ваного технічного результату в зазначенім вище послідовне відображення груп зв'язаних параметпристрої, є неможливість діагностики діелектричрів технологічного процесу і технічного стану меного стану об'єктів енергетики. ханізмів, перший і другий входи блока формування Найбільш близьким по технічній суті до корисзавдання на послідовне відображення груп зв'язаної моделі, що заявляється, є пристрій для автоних параметрів технологічного процесу і технічноматичного збору і обробки діагностичної інформаго стану механізмівз'єднані, відповідно, з виходом ції про технічний стан обладнання і хід блока введення масштабних коефіцієнтів по осі технологічного процесу [Патент України №76510, абсцис і виходом блока введення масштабних МПК(2006) G01M7/00, G01D21/00. Опубл. коефіцієнтів по осі ординат. 15.08.2006р., Бюл. №8], який містить первинні пеОзнаками, що збігаються з суттєвими ознакаретворювачі параметрів технічного стану механізми корисної моделі, що заявляється, є такі: примів, блок первинної обробки сигналів параметрів стрій містить первинні перетворювачі параметрів технічного стану механізмів, схему визначення технічного стану об'єктів (механізмів), блок пердіагностичної ситуації, блок введення уставок, винної обробки сигналів параметрів технічного блок формування оперативної бази даних, генерастану об'єктів (механізмів), блок (схему) визначентор часових міток, схему перезапису інформації, ня діагностичної ситуації, блок введення уставок, блок індикації і реєстрації інформації, схему форблок індикації інформації, блок формування опемування сигналу про аварійне відключення мехаративної бази даних, блок формування довгостронізмів і схему управління приводами механізмів, кової бази даних, генератор часових міток, при при цьому первинні перетворювачі параметрів цьому первинні перетворювачі параметрів технічтехнічного стану механізмів з'єднані з входом блоного стану об'єктів з'єднані з входом блока перка первинної обробки сигналів технічного стану винної обробки сигналів технічного стану об'єктів, механізмів, вихід якого з'єднаний з першим входом вихід якого з'єднаний з першим входом блока висхеми визначення діагностичної ситуації і першим значення діагностичної ситуації і першим входом входом блока формування оперативної бази даблока формування оперативної бази даних, друних, другий вхід схеми визначення діагностичної гий вхід блока визначення діагностичної ситуації ситуації з'єднаний з блоком введення уставок, виз'єднаний з блоком введення уставок, другий вхід хід схеми визначення діагностичної ситуації з'єдблока формування оперативної бази даних з'єднаний з керуючим входом схеми перезапису інфонаний з генератором часових міток, перший вихід рмації, а другий вхід блока формування блока визначення діагностичної ситуації з'єднаний оперативної бази даних з'єднаний з генератором з першим входом формування довгострокової бачасових міток, перший вихід блока формування зи даних, вихід блока формування оперативної оперативної бази даних з'єднаний з інформаційбази даних з'єднаний з другим входом формуванним входом схеми перезапису інформації, керуюня довгострокової бази даних. чий вхід якої з'єднаний з виходом схеми форму 5 33364 6 Причиною, що перешкоджає отриманню очікуз'єднано з виходом панелі введення з дешифраваного технічного результату, є неможливість діатором команд, вхід і вихід послідовного інтерфейгностики діелектричного стану об'єктів енергетики су для зв'язку з персональним комп'ютером з'єдчерез відсутність елементів, які б надавали наленані з відповідними виходом і входом блока жну інформацію. формування довгострокової бази даних. В основу корисної моделі поставлено задачу Розкриваючи причинно-наслідковий зв'язок створити пристрій моніторингу діелектричного стаміж сукупністю ознак корисної моделі, що заявляну об'єктів енергетики, в якому введення нових ється, і технічним результатом, якого можна досяелементів та зв'язків між ними і відомими дозвогти, необхідно відзначити, що введення додатково лить у режимі реального часу отримувати операпервинних перетворювачів діелектричного стану тивну інформацію про стан об'єктів контролю і за об'єктів дозволить отримувати оперативну перрахунок цього дозволить значно підвищити точвинну інформацію про стан об'єктів контролю; ність діагностичної оцінки діелектричного стану введення блока первинної обробки сигналів параоб'єктів енергетики. Рання діагностика зміни діелеметрів дозволить нормалізувати вхідні сигнали до ктричного стану відповідальних об'єктів енергетики виду, необхідного для вводу інформації у цифрову дозволить відвернути аварійні ситуації і зберегти систему, на який реалізовано блок визначення матеріальні та людські ресурси. діагностичної ситуації; введення блока бази праСуть корисної моделі, яка заявляється, полявил визначення діелектричного стану об'єктів енегає в тому, що пристрій моніторингу діелектричноргетики дозволить визначити еталонні характерисго стану об'єктів енергетики, що містить первинні тики об'єктів енергетики і сформулювати уставки перетворювачі параметрів технічного стану об'єкдля блока визначення діагностичної ситуації в затів, блок первинної обробки сигналів параметрів лежності від базових параметрів об'єкту у довготехнічного стану об'єктів, блок визначення діагносстрокової бази даних; введення послідовного інтичної ситуації, блок введення уставок, блок індитерфейсу для зв'язку з персональним комп'ютером кації інформації, блок формування оперативної дозволить забезпечити оперативне керування добази даних, блок формування довгострокової бази вгостроковою базою даних і базою правил визнаданих, генератор часових міток, при цьому перчення діелектричного стану. винні перетворювачі параметрів технічного стану Таким чином, відмінні ознаки пристрою, що об'єктів з'єднані з входом блока первинної обробки заявляється у сукупності з відомими суттєвими сигналів технічного стану об'єктів, вихід якого з'єдознаками дозволяють проводити моніторинг діеленаний з першим входом блока визначення діагносктричного стану об'єктів енергетики. тичної ситуації і першим входом блока формуванБлок-схема пристрою моніторингу діелектричня оперативної бази даних, другий вхід блока ного стану об'єктів енергетики наведена на кресвизначення діагностичної ситуації з'єднаний з блоленні. ком введення уставок, другий вхід блока формуПристрій моніторингу діелектричного стану вання оперативної бази даних з'єднаний з генераоб'єктів енергетики містить первинні перетворюватором часових міток, перший вихід блока чі параметрів технічного стану об'єктів 1, блок певизначення діагностичної ситуації з'єднаний з первинної обробки сигналів параметрів технічного ршим входом формування довгострокової бази стану об'єктів 2, блок визначення діагностичної даних, вихід блока формування оперативної бази ситуації 3, блок введення уставок 4, блок індикації даних з'єднаний з другим входом формування доінформації 5, блок формування оперативної бази вгострокової бази даних, згідно з корисною моданих 6, блок формування довгострокової бази деллю, в нього додатково введені первинні переданих 7, генератор часових міток 8, первинні перетворювачі параметрів діелектричного стану творювачі параметрів діелектричного стану об'єкоб'єктів, блок первинної обробки сигналів параметів 9, блок первинної обробки сигналів параметрів трів діелектричного стану об'єктів, блок формудіелектричного стану об'єктів 10, блок формування вання бази правил визначення діелектричного бази правил визначення діелектричного стану об'стану об'єктів, блок керування відображенням інєктів 11, блок керування відображенням інформаформації, панель введення з дешифратором коції 12, панель введення з дешифратором команд манд, послідовний інтерфейс для зв'язку з персо13, послідовний інтерфейс для зв'язку з персонанальним комп'ютером, при цьому первинні льним комп'ютером 14. перетворювачі параметрів діелектричного стану При цьому первинні перетворювачі параметрів об'єктів з'єднані з входом блока первинної обробки технічного стану об'єктів 1 з'єднані з входом блока сигналів діелектричного стану об'єктів, вихід якого первинної обробки сигналів параметрів технічного з'єднаний з третім входом блока визначення діагстану об'єктів 2, вихід якого з'єднаний з першим ностичної ситуації і третім входом блока формувходом блока визначення діагностичної ситуації 3 і вання оперативної бази даних, другий вихід блока першим входом блока формування оперативної визначення діагностичної ситуації з'єднаний з пебази даних 6, другий вхід блока визначення діагршим входом блока індикації інформації, вихід ностичної ситуації 3 з'єднаний з блоком введення блока формування довгострокової бази даних уставок 4, другий вхід блока формування оператиз'єднаний з входом формування бази правил вивної бази даних 6 з'єднаний з генератором часозначення діелектричного стану об'єктів, вихід якого вих міток 8, перший вихід блока визначення діагз'єднано з входом блока введення уставок, вихід ностичної ситуації 3 з'єднаний з першим входом блока керування відображенням інформації з'єдформування довгострокової бази даних 7, вихід нано з другим входом блока індикації інформації, блока формування оперативної бази даних 6 з'єдвхід блока керування відображенням інформації наний з другим входом формування довгостроко 7 33364 8 вої бази даних 7, первинні перетворювачі парамепараметрів діелектричного стану об'єктів 10 сигтрів діелектричного стану об'єктів 9 з'єднані з вхонали поступають на перший і третій входи блока дом блока первинної обробки сигналів параметрів визначення діагностичної ситуації 3. діелектричного стану об'єктів 10, вихід якого з'єдПри відхиленні діагностичних параметрів від наний з третім входом блока визначення діагносеталонних значень, заданих блоком введення тичної ситуації 3 і третім входом блока формувануставок 4, на виході блока визначення діагностичня оперативної бази даних 6, другий вихід блока ної ситуації 3 формується сигнал, який поступає з визначення діагностичної ситуації 3 з'єднаний з першого виходу блока визначення діагностичної першим входом блока індикації інформації 5, вихід ситуації 3 на перший вхід формування довгостроблока формування довгострокової бази даних 7 кової бази даних 7. з'єднаний з входом формування бази правил виПо отриманні цього сигналу вся інформація значення діелектричного стану об'єктів 11, вихід поєднані в часі значення параметрів діелектричноякого з'єднано з входом блока введення уставок 4, го стану об'єктів об'ємом пам'яті блока формуванвихід блока керування відображенням інформації ня оперативної бази даних 6 - поступає на другий 12 з'єднано з другим входом блока індикації інфовхід блока формування довгострокової бази даних рмації 5, вхід блока керування відображенням ін7. Це є діагностична інформація про значення паформації 12 з'єднано з виходом панелі введення з раметрів діелектричного стану об'єктів в околі діедешифратором команд 13, вхід і вихід послідовнолектричної аномалії, яка доповнює довгострокову го інтерфейсу для зв'язку з персональним комп'юбазу даних 7, і дозволяє сформулювати за алгоритером 14 з'єднані з відповідними виходом і входом тмом слово стану і передати його на блок бази блока формування довгострокової бази даних 7. правил визначення діелектричного стану об'єктів Пристрій працює наступним чином. 11 для коригування бази правил і визначення ноПісля запуску режиму моніторингу на всіх вивих значень уставок. ходах первинних перетворювачів параметрів техОдночасно на другому виході блока визначеннічного стану об'єктів 1 і на входах блока первиння діагностичної ситуації З формується сигнал, ної обробки сигналів параметрів технічного стану який поступає на перший вхід блока індикації іноб'єктів 2 з'являються сигнали технічних параметформації 5, що показує у режимі реального часу рів (температура, рівень напруги на об'єкті монітодіелектричний стан об'єктів енергетики. рингу, положення точки діагностики відповідно Для аналізу діелектричної аномалії об'єкта діапочаткової точки моніторингу та ін.), на всіх вихогностики, а також для аналізу тенденцій відхилендах первинних перетворювачів параметрів діелекня від еталонних параметрів діелектричного стану тричного стану об'єктів 9 і на входах блока пероб'єкта діагностики використовують довгострокову винної обробки сигналів параметрів базу даних, яка зберігається в блоці формування діелектричного стану об'єктів 10 з'являються сигдовгострокової бази даних 7, куди її було записано нали інформаційних параметрів про діелектричний до початку моніторингу за допомогою послідовного стан об'єктів (струм, напруга та ін.). інтерфейсу для зв'язку з персональним комп'ютеПісля відповідної обробки в блоці первинної ром 14 із загальної бази даних для даного класу обробки сигналів параметрів технічного стану об'об'єктів діагностики. Довгострокова база даних єктів 2 і блоці первинної обробки сигналів парамепродовжує формуватися на основі оперативної трів діелектричного стану об'єктів 10 сигнали поінформації, яка поступає з виходу блока формуступають на перший і третій входи блока вання оперативної бази даних 6. Відображення формування оперативної бази даних 6, який предскоригованої довгострокової бази даних про діелеставляє собою швидку оперативну пам'ять. Обсяг ктричний стан об'єктів діагностики і додаткові дані пам'яті блока 6 вибирається із умови її достатності про хід процесу діагностики отримують за допомодля аналізу інформації про параметри діелектричгою програмного забезпечення персонального ного стану об'єктів в околі діелектричної аномалії. комп'ютера, інформація на який поступає по закінЯк правило, це є інформація про значення параченню процесу моніторингу за допомогою послідометрів діелектричного стану об'єктів у термін від вного інтерфейсу для зв'язку з персональним ком10 до 20 секунд до визначення аномалії. На другий п'ютером 14. вхід блока 6 формування оперативної бази даних Сукупність ознак корисної моделі, що заявляпоступає сигнал генератора часових міток 8. Тається, дозволить проводити моніторинг діелектриким чином, фіксують в часі кожне значення парачного стану відповідальних об'єктів, який дозвометрів, що поступають у блок формування опералить підвищити ефективність діагностики тивної бази даних 6. діелектричних аномалій об'єктів енергетики. Рання Також після відповідної обробки в блоці пердіагностика зміни діелектричного стану об'єктів винної обробки сигналів параметрів технічного енергетики дозволить відвернути аварійні ситуації стану об'єктів 2 і блоці первинної обробки сигналів і зберегти матеріальні та людські ресурси. 9 Комп’ютерна верстка C.Литвиненко 33364 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
