Рідке мастило для компресорів холодильних машин

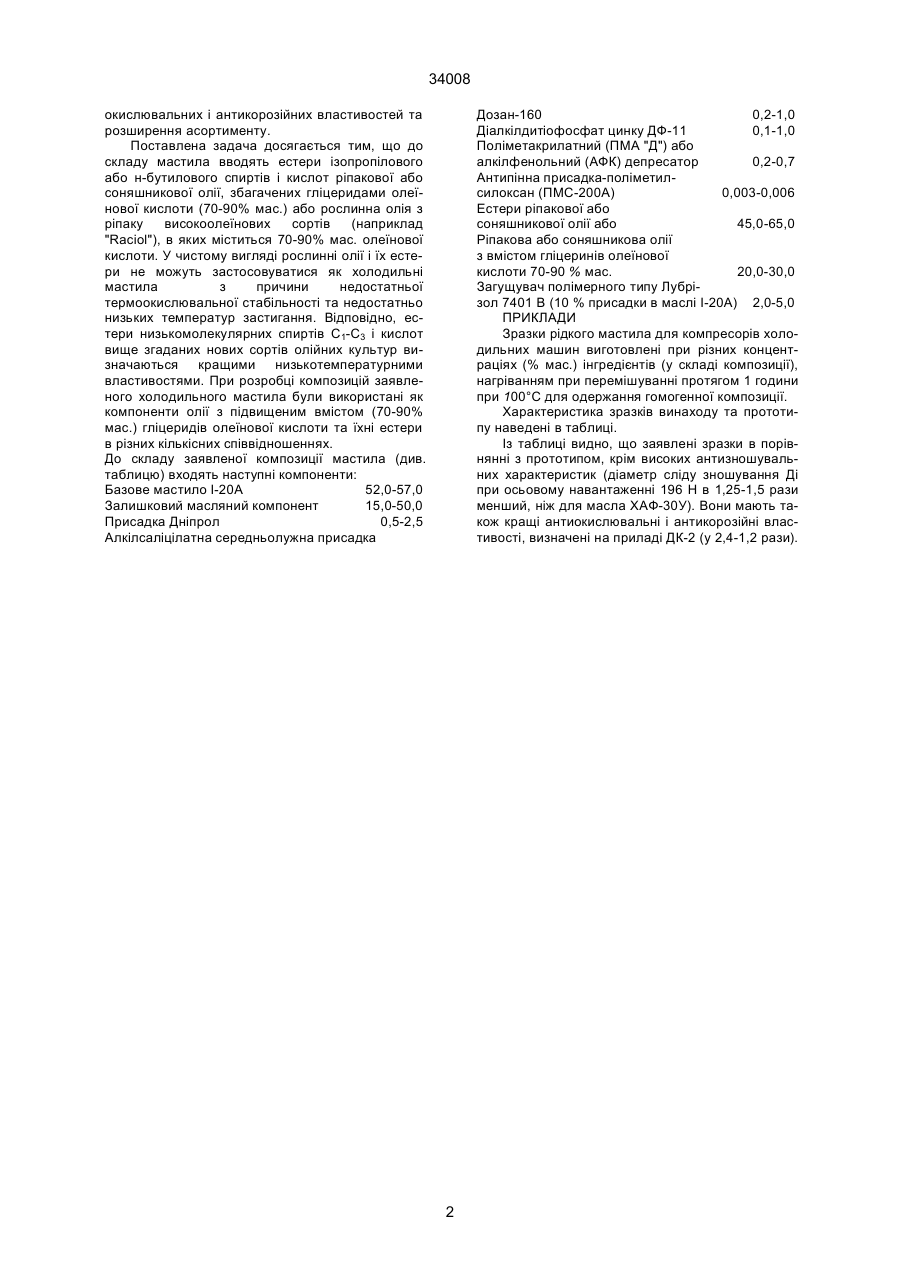

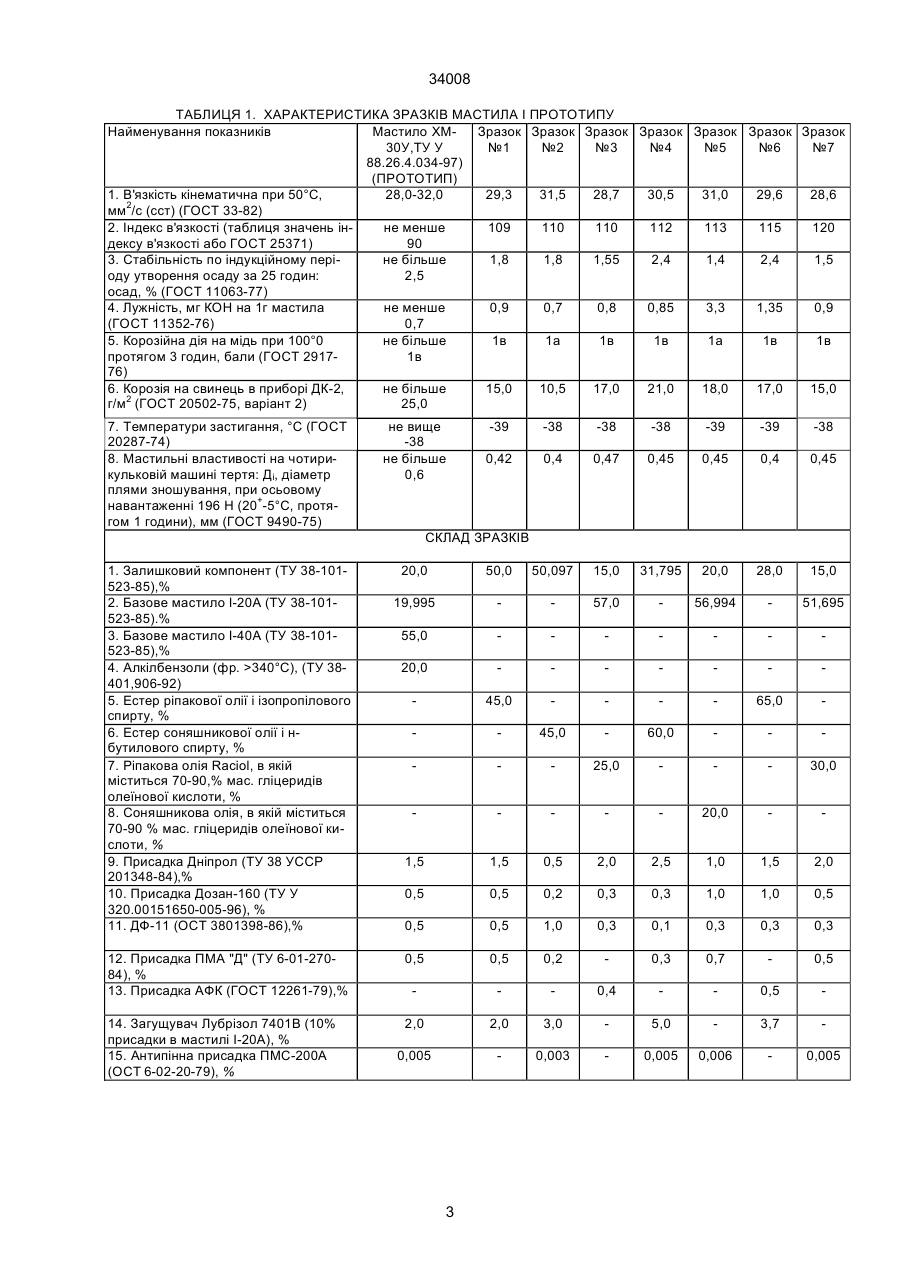

Рідке мастило для компресорів холодильних машин, в яких як холодоагент використовується аміак, яке складається з базового мастила І-20А, залишкового масляного компоненту, присадки Дніпрол або імпортного аналогу - OLOA-1200, алкілсаліцилатної присадки, діалкілдитіофосфату цинку, поліметакрилатного або алкілфенольного депресатора, полімерного загущувача, антипінної присадки, яке відрізняється тим, що до його складу входять додатково естери ізопропілового або н-бутилового спиртів ріпакової або соняшникової олій з вмістом гліцеридів олеїнової кислоти 70-90% мас. або ріпакова та соняшникова олії з А (54) РІДКЕ МАСТИЛО ДЛЯ КОМПРЕСОРІВ ХОЛОДИЛЬНИХ МАШИН 34008 окислювальних і антикорозійних властивостей та розширення асортименту. Поставлена задача досягається тим, що до складу мастила вводять естери ізопропілового або н-бутилового спиртів і кислот ріпакової або соняшникової олії, збагачених гліцеридами олеїнової кислоти (70-90% мас.) або рослинна олія з ріпаку високоолеїнових сортів (наприклад "Raciol"), в яких міститься 70-90% мас. олеїнової кислоти. У чистому вигляді рослинні олії і їх естери не можуть застосовуватися як холодильні мастила з причини недостатньої термоокислювальної стабільності та недостатньо низьких температур застигання. Відповідно, естери низькомолекулярних спиртів С1-С3 і кислот вище згаданих нових сортів олійних культур визначаються кращими низькотемпературними властивостями. При розробці композицій заявленого холодильного мастила були використані як компоненти олії з підвищеним вмістом (70-90% мас.) гліцеридів олеїнової кислоти та їхні естери в різних кількісних співвідношеннях. До складу заявленої композиції мастила (див. таблицю) входять наступні компоненти: Базове мастило І-20А 52,0-57,0 Залишковий масляний компонент 15,0-50,0 Присадка Дніпрол 0,5-2,5 Алкілсаліцілатна середньолужна присадка Дозан-160 0,2-1,0 Діалкілдитіофосфат цинку ДФ-11 0,1-1,0 Поліметакрилатний (ПМА "Д") або алкілфенольний (АФК) депресатор 0,2-0,7 Антипінна присадка-поліметилсилоксан (ПМС-200А) 0,003-0,006 Естери ріпакової або соняшникової олії або 45,0-65,0 Ріпакова або соняшникова олії з вмістом гліцеринів олеїнової кислоти 70-90 % мас. 20,0-30,0 Загущувач полімерного типу Лубрізол 7401 В (10 % присадки в маслі І-20А) 2,0-5,0 ПРИКЛАДИ Зразки рідкого мастила для компресорів холодильних машин виготовлені при різних концентраціях (% мас.) інгредієнтів (у складі композиції), нагріванням при перемішуванні протягом 1 години при 100°C для одержання гомогенної композиції. Характеристика зразків винаходу та прототипу наведені в таблиці. Із таблиці видно, що заявлені зразки в порівнянні з прототипом, крім високих антизношувальних характеристик (діаметр сліду зношування Ді при осьовому навантаженні 196 Н в 1,25-1,5 рази менший, ніж для масла ХАФ-30У). Вони мають також кращі антиокислювальні і антикорозійні властивості, визначені на приладі ДК-2 (у 2,4-1,2 рази). 2 34008 ТАБЛИЦЯ 1. ХАРАКТЕРИСТИКА ЗРАЗКІВ МАСТИЛА I ПРОТОТИПУ Найменування показників Мастило ХМЗразок Зразок Зразок Зразок Зразок Зразок Зразок 30У,ТУ У №1 №2 №3 №4 №5 №6 №7 88.26.4.034-97) (ПРОТОТИП) 1. В'язкість кінематична при 50°С, 28,0-32,0 29,3 31,5 28,7 30,5 31,0 29,6 28,6 мм2/с (сст) (ГОСТ 33-82) 2. Індекс в'язкості (таблиця значень інне менше 109 110 110 112 113 115 120 дексу в'язкості або ГОСТ 25371) 90 3. Стабільність по індукційному періне більше 1,8 1,8 1,55 2,4 1,4 2,4 1,5 оду утворення осаду за 25 годин: 2,5 осад, % (ГОСТ 11063-77) 4. Лужність, мг КОН на 1г мастила не менше 0,9 0,7 0,8 0,85 3,3 1,35 0,9 (ГОСТ 11352-76) 0,7 5. Корозійна дія на мідь при 100°0 не більше 1в 1а 1в 1в 1а 1в 1в протягом 3 годин, бали (ГОСТ 29171в 76) 6. Корозія на свинець в приборі ДК-2, не більше 15,0 10,5 17,0 21,0 18,0 17,0 15,0 г/м2 (ГОСТ 20502-75, варіант 2) 25,0 7. Температури застигання, °С (ГОСТ 20287-74) 8. Мастильні властивості на чотирикульковій машині тертя: Ді, діаметр плями зношування, при осьовому навантаженні 196 Н (20+-5°С, протягом 1 години), мм (ГОСТ 9490-75) не вище -38 не більше 0,6 -39 -38 -38 -38 -39 -39 -38 0,42 0,4 0,47 0,45 0,45 0,4 0,45 СКЛАД ЗРАЗКІВ 1. Залишковий компонент (ТУ 38-101523-85),% 2. Базове мастило І-20А (ТУ 38-101523-85).% 3. Базове мастило І-40А (ТУ 38-101523-85),% 4. Алкілбензоли (фр. >340°С), (ТУ 38401,906-92) 5. Естер ріпакової олії і ізопропілового спирту, % 6. Естер соняшникової олії і нбутилового спирту, % 7. Ріпакова олія Raciol, в якій міститься 70-90,% мас. гліцеридів олеїнової кислоти, % 8. Соняшникова олія, в якій міститься 70-90 % мас. гліцеридів олеїнової кислоти, % 9. Присадка Дніпрол (ТУ 38 УССР 201348-84),% 10. Присадка Дозан-160 (ТУ У 320.00151650-005-96), % 11. ДФ-11 (ОСТ 3801398-86),% 20,0 50,0 50,097 15,0 31,795 20,0 28,0 15,0 19,995 57,0 56,994 51,695 55,0 20,0 45,0 65,0 45,0 60,0 25,0 30,0 20,0 1,5 1,5 0,5 2,0 2,5 1,0 1,5 2,0 0,5 0,5 0,2 0,3 0,3 1,0 1,0 0,5 0,5 0,5 1,0 0,3 0,1 0,3 0,3 0,3 12. Присадка ПМА "Д" (ТУ 6-01-27084), % 13. Присадка АФК (ГОСТ 12261-79),% 0,5 0,5 0,2 0,3 0,7 0,5 0,4 0,5 14. Загущувач Лубрізол 7401В (10% присадки в мастилі І-20А), % 15. Антипінна присадка ПМС-200А (ОСТ 6-02-20-79), % 2,0 2,0 3,0 5,0 3,7 0,005 0,003 0,005 0,006 0,005 3 34008 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
