Інструментальний диск для доводки і шліфування куль

Номер патенту: 34313

Опубліковано: 15.02.2001

Автори: Пасічний Олег Олегович, Шепелєв Анатолій Олександрович

Завантажити PDF файл.

Текст

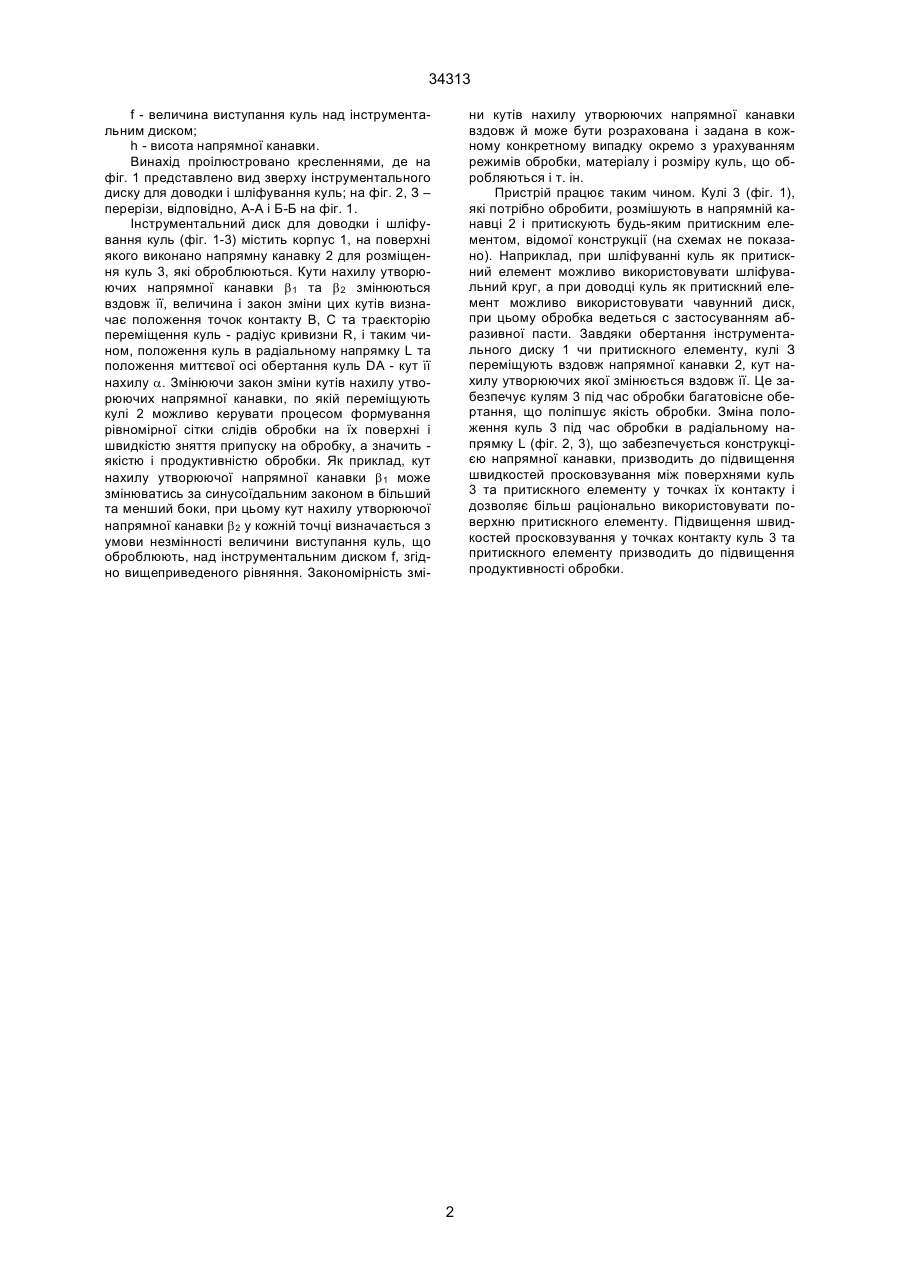

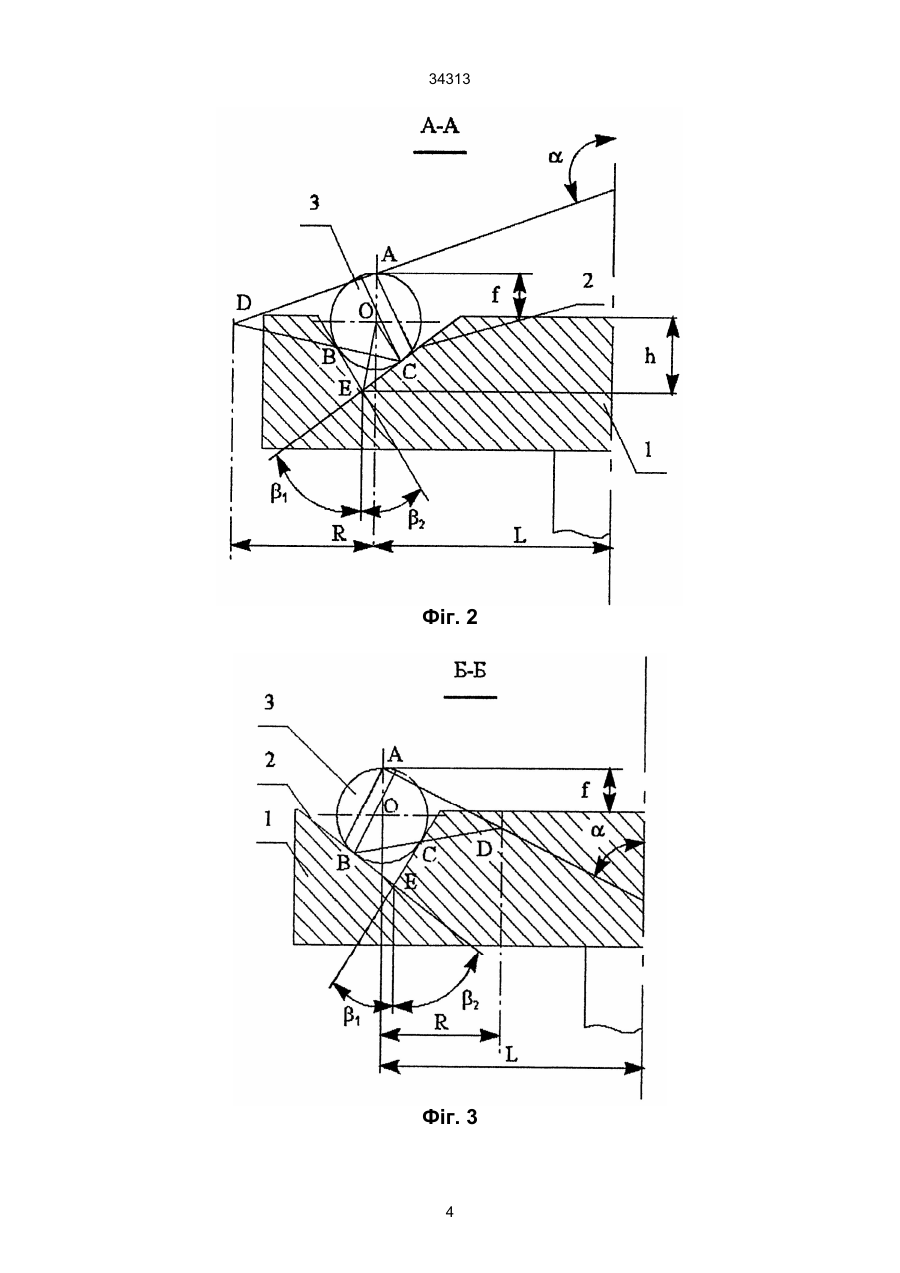

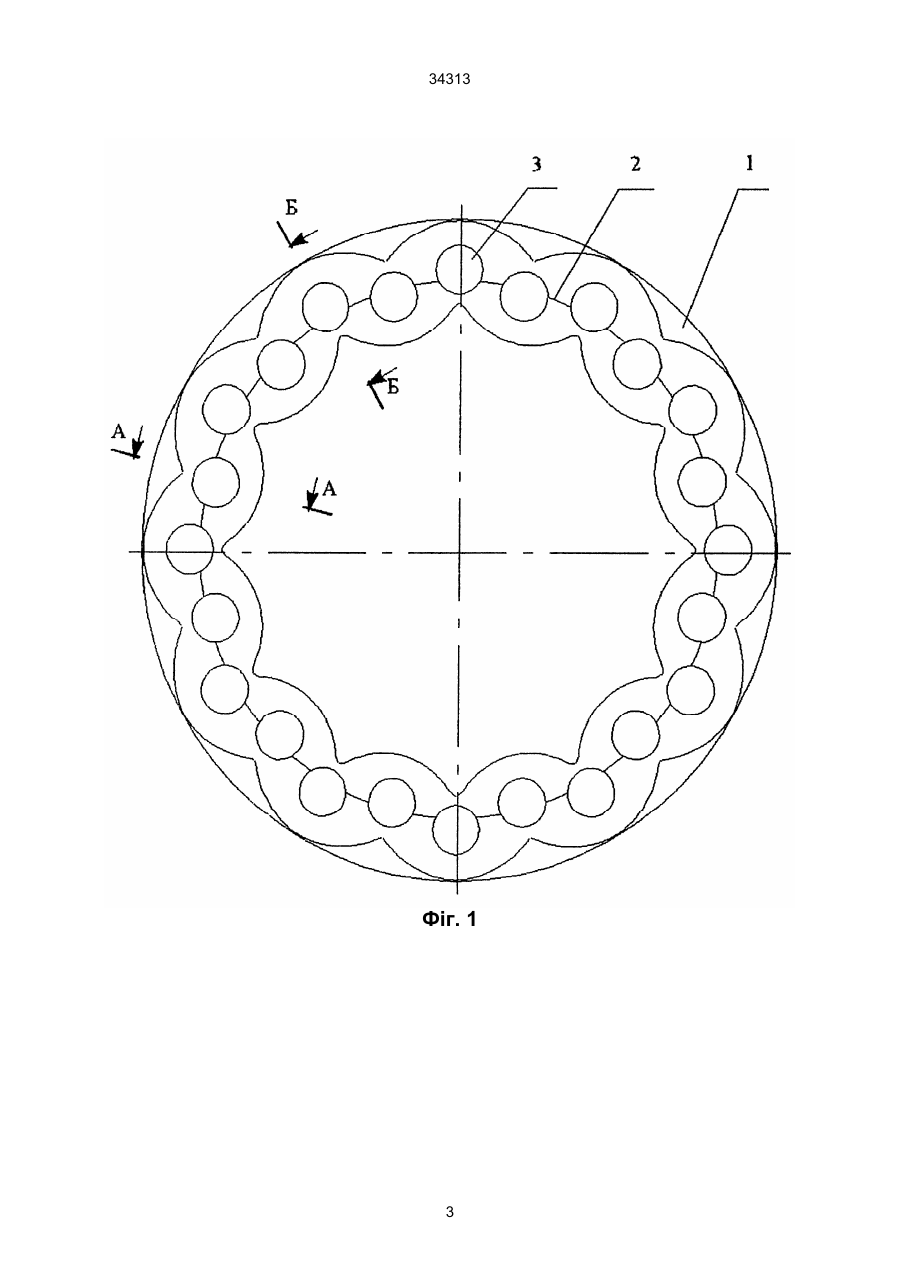

Інструментальний диск для доводки і шліфування куль, що містить корпус, на поверхні якого виконано напрямну канавку, який відрізняється тим, що кути нахилу утворюючих канавки змінюються вздовж її. (19) (21) 99063567 (22) 24.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Шепелєв Анатолій Олександрович, Пасічний Олег Олегович 34313 f - величина виступання куль над інструментальним диском; h - висота напрямної канавки. Винахід проілюстровано кресленнями, де на фіг. 1 представлено вид зверху інструментального диску для доводки і шліфування куль; на фіг. 2, З – перерізи, відповідно, А-А і Б-Б на фіг. 1. Інструментальний диск для доводки і шліфування куль (фіг. 1-3) містить корпус 1, на поверхні якого виконано напрямну канавку 2 для розміщення куль 3, які оброблюються. Кути нахилу утворюючих напрямної канавки b 1 та b 2 змінюються вздовж її, величина і закон зміни цих кутів визначає положення точок контакту В, С та траєкторію переміщення куль - радіус кривизни R, і таким чином, положення куль в радіальному напрямку L та положення миттєвої осі обертання куль DA - кут її нахилу a. Змінюючи закон зміни кутів нахилу утворюючих напрямної канавки, по якій переміщують кулі 2 можливо керувати процесом формування рівномірної сітки слідів обробки на їх поверхні і швидкістю зняття припуску на обробку, а значить якістю і продуктивністю обробки. Як приклад, кут нахилу утворюючої напрямної канавки b 1 може змінюватись за синусоїдальним законом в більший та менший боки, при цьому кут нахилу утворюючої напрямної канавки b 2 у кожній точці визначається з умови незмінності величини виступання куль, що оброблюють, над інструментальним диском f, згідно вищеприведеного рівняння. Закономірність змі ни кутів нахилу утворюючих напрямної канавки вздовж й може бути розрахована і задана в кожному конкретному випадку окремо з урахуванням режимів обробки, матеріалу і розміру куль, що обробляються і т. ін. Пристрій працює таким чином. Кулі 3 (фіг. 1), які потрібно обробити, розмішують в напрямній канавці 2 і притискують будь-яким притискним елементом, відомої конструкції (на схемах не показано). Наприклад, при шліфуванні куль як притискний елемент можливо використовувати шліфувальний круг, а при доводці куль як притискний елемент можливо використовувати чавунний диск, при цьому обробка ведеться с застосуванням абразивної пасти. Завдяки обертання інструментального диску 1 чи притискного елементу, кулі З переміщують вздовж напрямної канавки 2, кут нахилу утворюючих якої змінюється вздовж її. Це забезпечує кулям 3 під час обробки багатовісне обертання, що поліпшує якість обробки. Зміна положення куль 3 під час обробки в радіальному напрямку L (фіг. 2, 3), що забезпечується конструкцією напрямної канавки, призводить до підвищення швидкостей просковзування між поверхнями куль 3 та притискного елементу у точках їх контакту і дозволяє більш раціонально використовувати поверхню притискного елементу. Підвищення швидкостей просковзування у точках контакту куль 3 та притискного елементу призводить до підвищення продуктивності обробки. 2 34313 Фіг. 1 3 34313 Фіг. 2 Фіг. 3 4 34313 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5

Дивитися

Додаткова інформація

Назва патенту англійською

Tool disk for finishing and polishing of balls

Автори англійською

Shepeliev Anatolii Oleksandrovych, Pasichnyi Oleh Olehovych

Назва патенту російською

Инструментальный диск для доводки и шлифовки шаров

Автори російською

Шепелев Анатолий Александрович, Пасичный Олег Олегович

МПК / Мітки

МПК: B24B 11/00

Мітки: куль, доводки, шліфування, інструментальний, диск
