Відцентровий сопловий розпилюючий диск

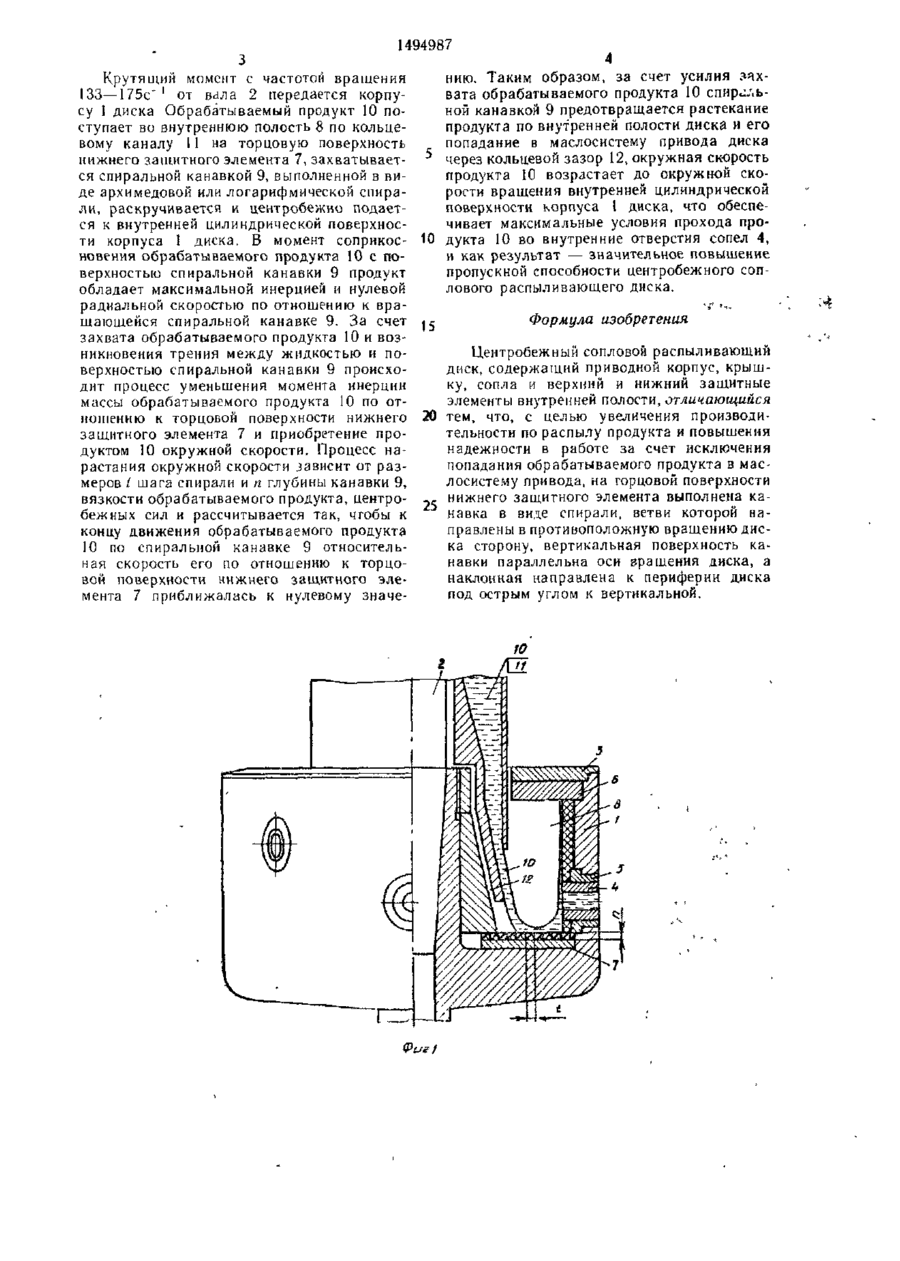

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 5 В ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4287765/23-05 . (22) 21 07.87 (46) 23.07 89. Бю.і. № 27 *' ' г "' (72) В. В Дудник (53) 66.069.83(088 8) (56) Патент СССР № 692545, кл В 05 В 3/12, 1973 Пажи Д Г. и др. Распыливаютцне устройства в химической промышленности. М : Химия, 1975, с. 163—164, рис. 836 (5-1) ЦЕНТРОБЕЖНЫЙ СОПЛОВОЙ РАСПЫЛИВАЮ1ЦИЙ ДИСК (57) Изобретение относится к химическому машиностроению, в частности к устройствам для механического распыления жидкотекучнх материалов, и может быть использовано в химической, микробиологической, пищевой и фармацевтической промышленности. Цель — увеличение производительности по Изобретение относится к химическому машиностроению, в частности к устройствам для механического распыления жидкотекучих материалов, и может быть использовано в химической, микробиологической, пи шеной и фармацевтической проышленности Цель изобретения — увеличение производительности по распылу продукта и повышения надежности в работе за счет исключения попадания обрабатываемого продукта в маслосистему привода На фиг. 1 изображен центробежный сопловой распиливающий диск, общий вид, рачреї; на фиг. 2 — то же, вид сверху (по стрелке показано направление лучен спиральных канавок). Центробежный сопловой распиливающий диск содержит приводной корпус !, распо ложенныи на приводном валу 2, крышку 3, сменные сопла 4, установленные в корпу распылу продукта и повышение надежности в работе за счет исключения .попадания обраба гынаем ого продукта в маслосисіему привода Для этого в центробежном сопловом распиливающем диске ил юрцовой поверхности нижнею защитною vie мента выполнена канавка в виде спирали, веч ви которой направлены в противоположную вращению диска сторону. Вертикальная поверхность канавки параллельна оси вращения диска, а наклонная направлена к периферии диска под острым углом к вертикальной. К копну движения обрабатываемого продукта по спиральной канавке окружная скорость его возрастает до окружной cwv рости вращения внутренней цилиндрической поверхности корпуса диска, что обеспечивает максимальные условия прохода обрабатываемого продукта во внутренние отверстия сопел. 2 ил. се 1 при помощи переходников 5, верхний и нижний сменные защитные элементы 6 и 7 внутренней полости 8. На торцовой поверхности нижнего защитного элемента 7 выполнена канапка 9 в виде архимедовой или логарифмической спирали, ветви которой направлены и противоположную вращению диска сторону, Вертикальная поверхность канавки У параллельна осп вращения диска, а наклонная направлена к периферии диска под острым углом к вертикальной. Для подвода обрабатываемого продукта і 0 в корпусе I выполнен кольцевой канал I I , а между вращающимися поверхностями корпуса 1 и неподвижной стенкой канала 11 имеется кольцевой зазор 12. Центробежный сои. К) вой распыли ви юши и диск работает следующим обра
