Спосіб контролю і керування роботою циклонних пиловловлювачів

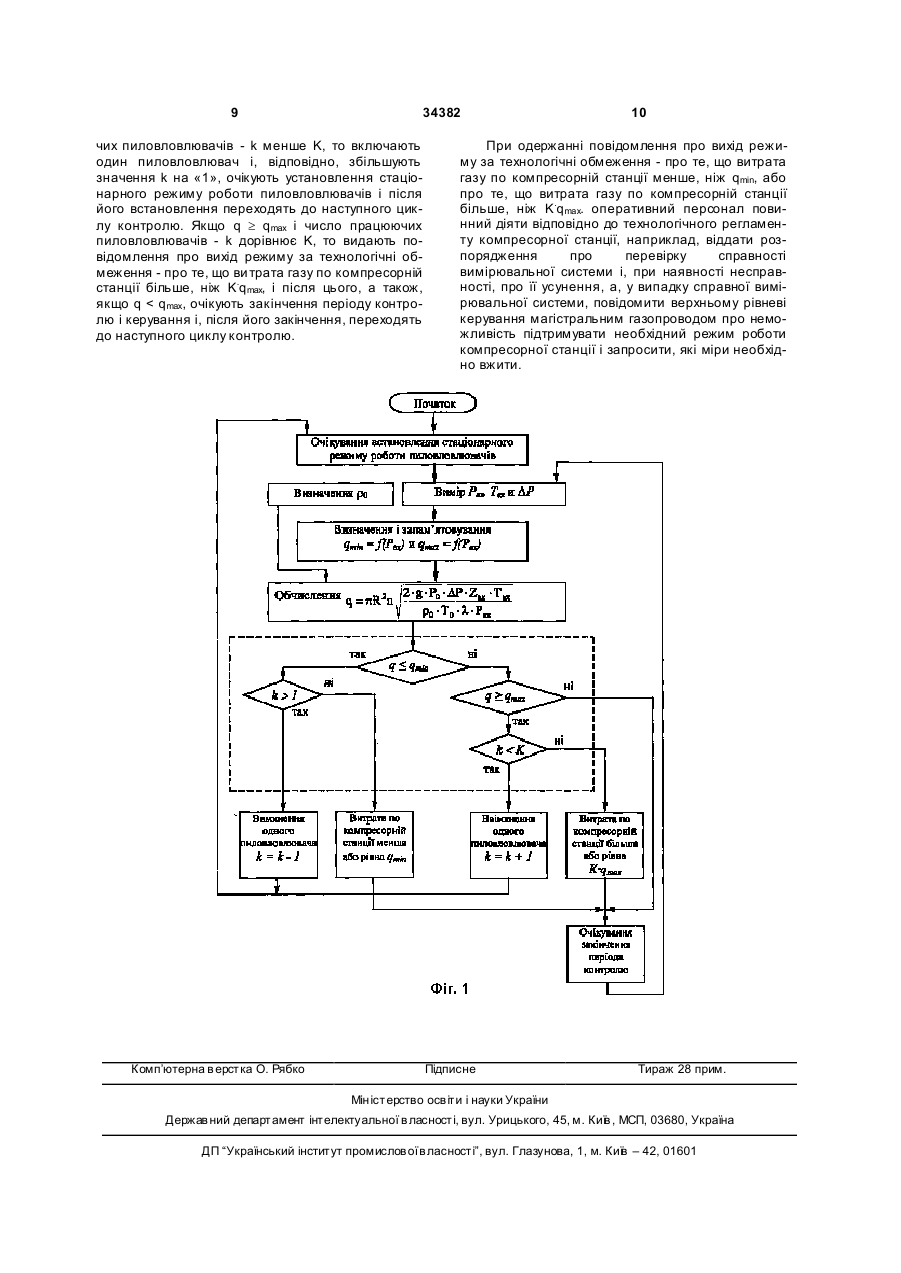

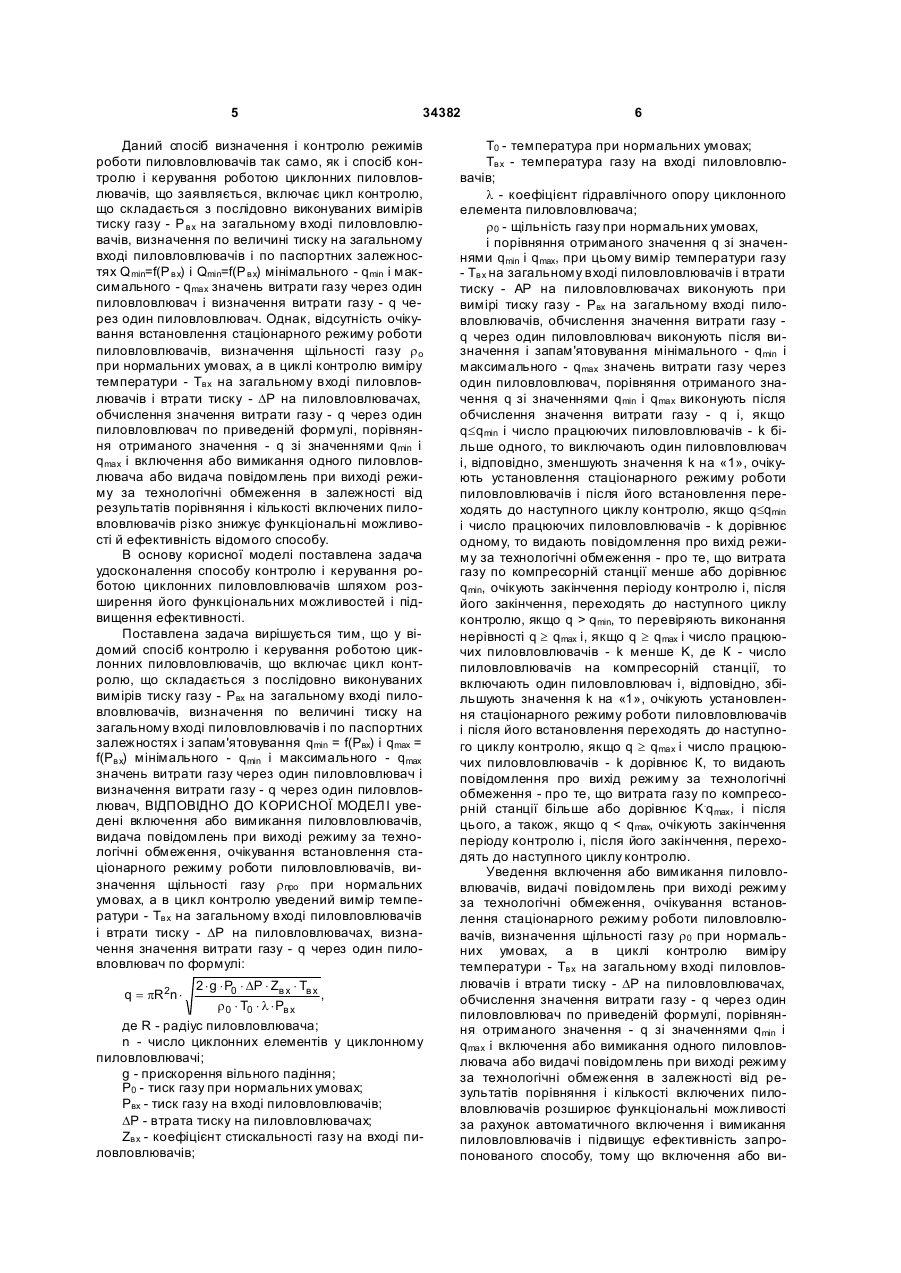

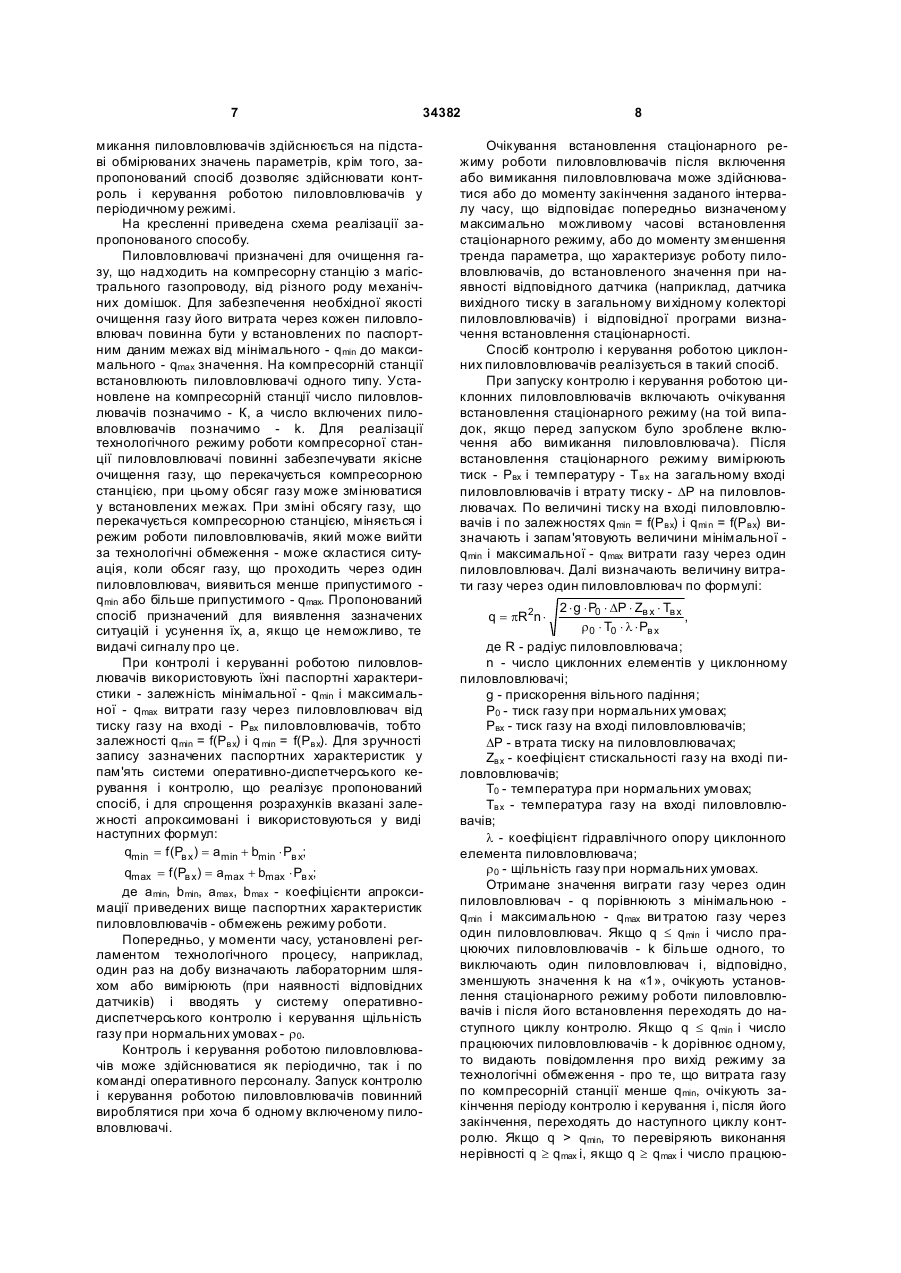

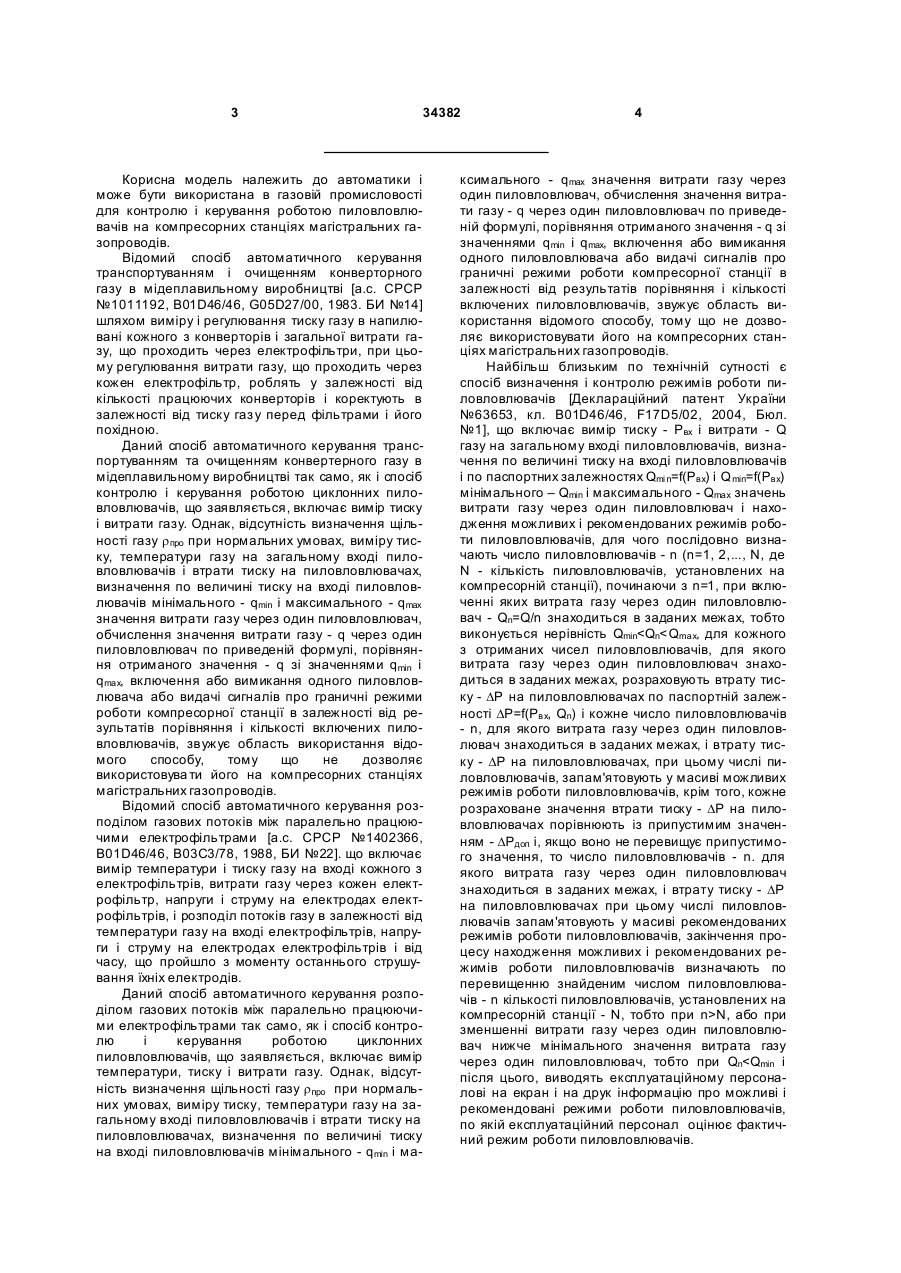

Спосіб контролю і керування роботою циклонних пиловловлювачів, що включає цикл контролю, який складається з послідовно виконуваних вимірів тиску газ у Рвх на загальному вході пиловловлювачів, визначення по величині тиску на загальному вході пиловловлювачів і по паспортних залежностях qmin = f(Р вх) і qmin = f(Р вх) мінімального qmin і максимального qmax значень витрати газу через один пиловловлювач, запам'ятовування їх і визначення витрати газу q через один пиловловлювач, який відрізняється тим, що уведено включення або вимикання пиловловлювачів, видача повідомлень при виході режиму за технологічні обмеження, очікування встановлення стаціонарного режиму роботи пиловловлювачів, визначення щільності газу r 0 при нормальних умовах, а в цикл контролю уведений вимір температури Твх на загальному вході пиловловлювачів і втрати тиску DР на пиловловлювачах, визначення значення витрати газу q через один пиловловлювач по формулі × DP × Z × T 2 × g × P0 вх вх q = pR 2n × , r 0 × T0 × l × Pв х де R - радіус пиловловлювача; n - число циклонних елементів у циклонному пиловловлювачі; g - прискорення вільного падіння; P0 - тиск газу при нормальних умовах; Pвх - тиск газу на вході пиловловлювачів; DР - втрата тиску на пиловловлювачах; Zвх - коефіцієнт стискальності газу на вході пиловловлювачів; 2 (19) 1 3 34382 Корисна модель належить до автоматики і може бути використана в газовій промисловості для контролю і керування роботою пиловловлювачів на компресорних станціях магістральних газопроводів. Відомий спосіб автоматичного керування транспортуванням і очищенням конверторного газу в мідеплавильному виробництві [а.с. СРСР №1011192, B01D46/46, G05D27/00, 1983. БИ №14] шляхом виміру і регулювання тиску газу в напилювані кожного з конверторів і загальної витрати газу, що проходить через електрофільтри, при цьому регулювання витрати газу, що проходить через кожен електрофільтр, роблять у залежності від кількості працюючих конверторів і коректують в залежності від тиску газ у перед фільтрами і його похідною. Даний спосіб автоматичного керування транспортуванням та очищенням конвертерного газу в мідеплавильному виробництві так само, як і спосіб контролю і керування роботою циклонних пиловловлювачів, що заявляється, включає вимір тиску і витрати газу. Однак, відсутність визначення щільності газу r про при нормальних умовах, виміру тиску, температури газу на загальному вході пиловловлювачів і втрати тиску на пиловловлювачах, визначення по величині тиску на вході пиловловлювачів мінімального - qmin і максимального - qmax значення витрати газу через один пиловловлювач, обчислення значення витрати газу - q через один пиловловлювач по приведеній формулі, порівняння отриманого значення - q зі значеннями qmin і qmax, включення або вимикання одного пиловловлювача або видачі сигналів про граничні режими роботи компресорної станції в залежності від результатів порівняння і кількості включених пиловловлювачів, звужує область використання відомого способу, тому що не дозволяє використовува ти його на компресорних станціях магістральних газопроводів. Відомий спосіб автоматичного керування розподілом газових потоків між паралельно працюючими електрофільтрами [а.с. СРСР №1402366, B01D46/46, В03С3/78, 1988, БИ №22]. що включає вимір температури і тиску газу на вході кожного з електрофільтрів, витрати газу через кожен електрофільтр, напруги і струму на електродах електрофільтрів, і розподіл потоків газу в залежності від температури газу на вході електрофільтрів, напруги і струму на електродах електрофільтрів і від часу, що пройшло з моменту останнього струшування їхніх електродів. Даний спосіб автоматичного керування розподілом газових потоків між паралельно працюючими електрофільтрами так само, як і спосіб контролю і керування роботою циклонних пиловловлювачів, що заявляється, включає вимір температури, тиску і витрати газу. Однак, відсутність визначення щільності газу r про при нормальних умовах, виміру тиску, температури газу на загальному вході пиловловлювачів і втрати тиску на пиловловлювачах, визначення по величині тиску на вході пиловловлювачів мінімального - qmin і ма 4 ксимального - qmax значення витрати газу через один пиловловлювач, обчислення значення витрати газу - q через один пиловловлювач по приведеній формулі, порівняння отриманого значення - q зі значеннями qmin і qmax, включення або вимикання одного пиловловлювача або видачі сигналів про граничні режими роботи компресорної станції в залежності від результатів порівняння і кількості включених пиловловлювачів, звужує область використання відомого способу, тому що не дозволяє використовувати його на компресорних станціях магістральних газопроводів. Найбільш близьким по технічній сутності є спосіб визначення і контролю режимів роботи пиловловлювачів [Деклараційний патент України №63653, кл. B01D46/46, F17D5/02, 2004, Бюл. №1], що включає вимір тиску - Рвх і витрати - Q газу на загальному вході пиловловлювачів, визначення по величині тиску на вході пиловловлювачів і по паспортних залежностях Qmi n=f(Рвх) і Q min=f(Рвх) мінімального – Qmin і максимального - Qmax значень витрати газу через один пиловловлювач і находження можливих і рекомендованих режимів роботи пиловловлювачів, для чого послідовно визначають число пиловловлювачів - n (n=1, 2,..., N, де N - кількість пиловловлювачів, установлених на компресорній станції), починаючи з n=1, при включенні яких витрата газу через один пиловловлювач - Qn=Q/n знаходиться в заданих межах, тобто виконується нерівність Qmin qmin, то перевіряють виконання нерівності q ³ qmax і, якщо q ³ qmax і число працюю 9 34382 чих пиловловлювачів - k менше K, то включають один пиловловлювач і, відповідно, збільшують значення k на «1», очікують установлення стаціонарного режиму роботи пиловловлювачів і після його встановлення переходять до наступного циклу контролю. Якщо q ³ qmax і число працюючих пиловловлювачів - k дорівнює K, то видають повідомлення про вихід режиму за технологічні обмеження - про те, що ви трата газу по компресорній станції більше, ніж K.qmax, і після цього, а також, якщо q < qmax, очікують закінчення періоду контролю і керування і, після його закінчення, переходять до наступного циклу контролю. Комп’ютерна в ерстка О. Рябко 10 При одержанні повідомлення про вихід режиму за технологічні обмеження - про те, що витрата газу по компресорній станції менше, ніж qmin, або про те, що витрата газу по компресорній станції більше, ніж K.qmax. оперативний персонал повинний діяти відповідно до технологічного регламенту компресорної станції, наприклад, віддати розпорядження про перевірку справності вимірювальної системи і, при наявності несправності, про її усунення, а, у випадку справної вимірювальної системи, повідомити верхньому рівневі керування магістральним газопроводом про неможливість підтримувати необхідний режим роботи компресорної станції і запросити, які міри необхідно вжити. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
