Спосіб пуску складеного снаряда і постріл із складеним керованим снарядом

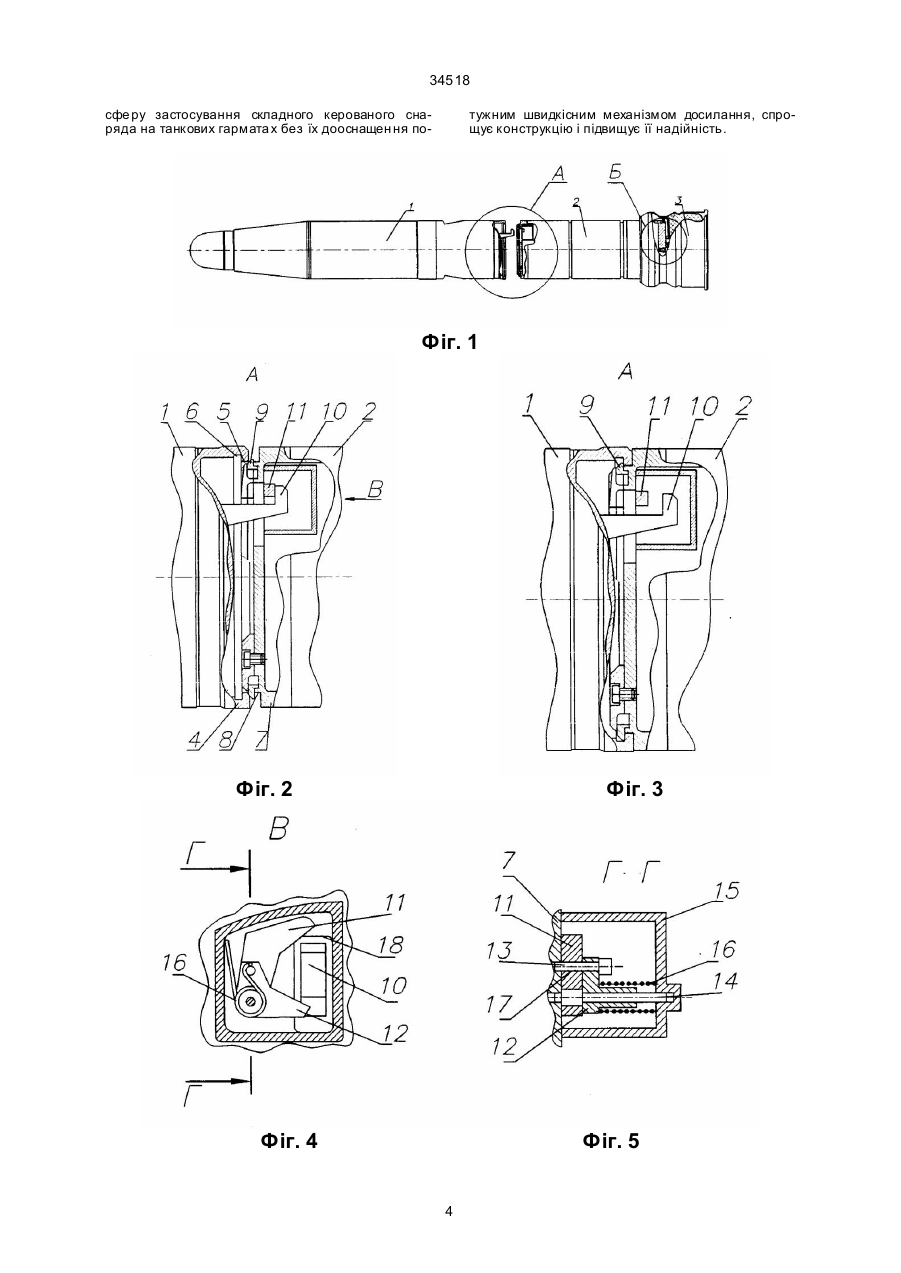

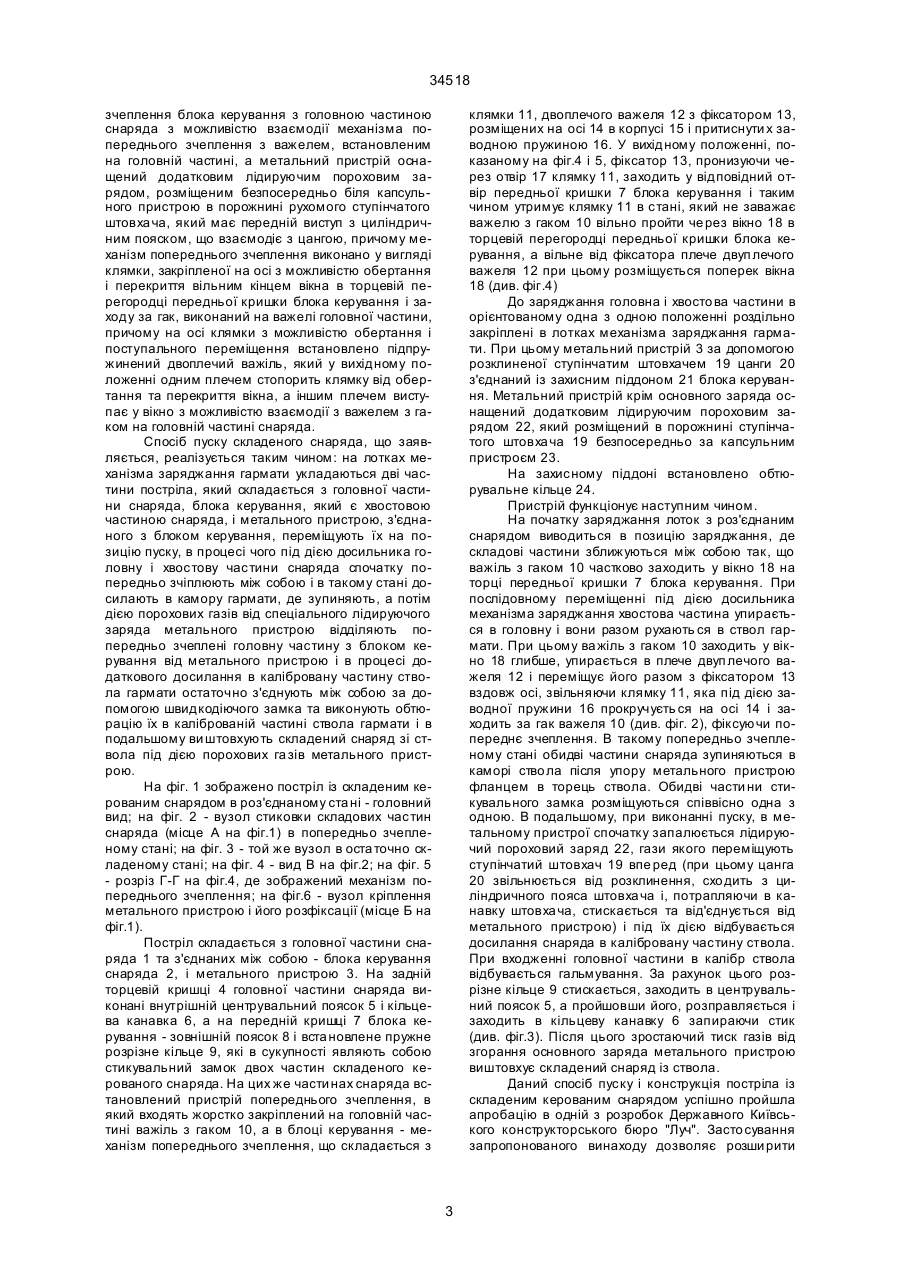

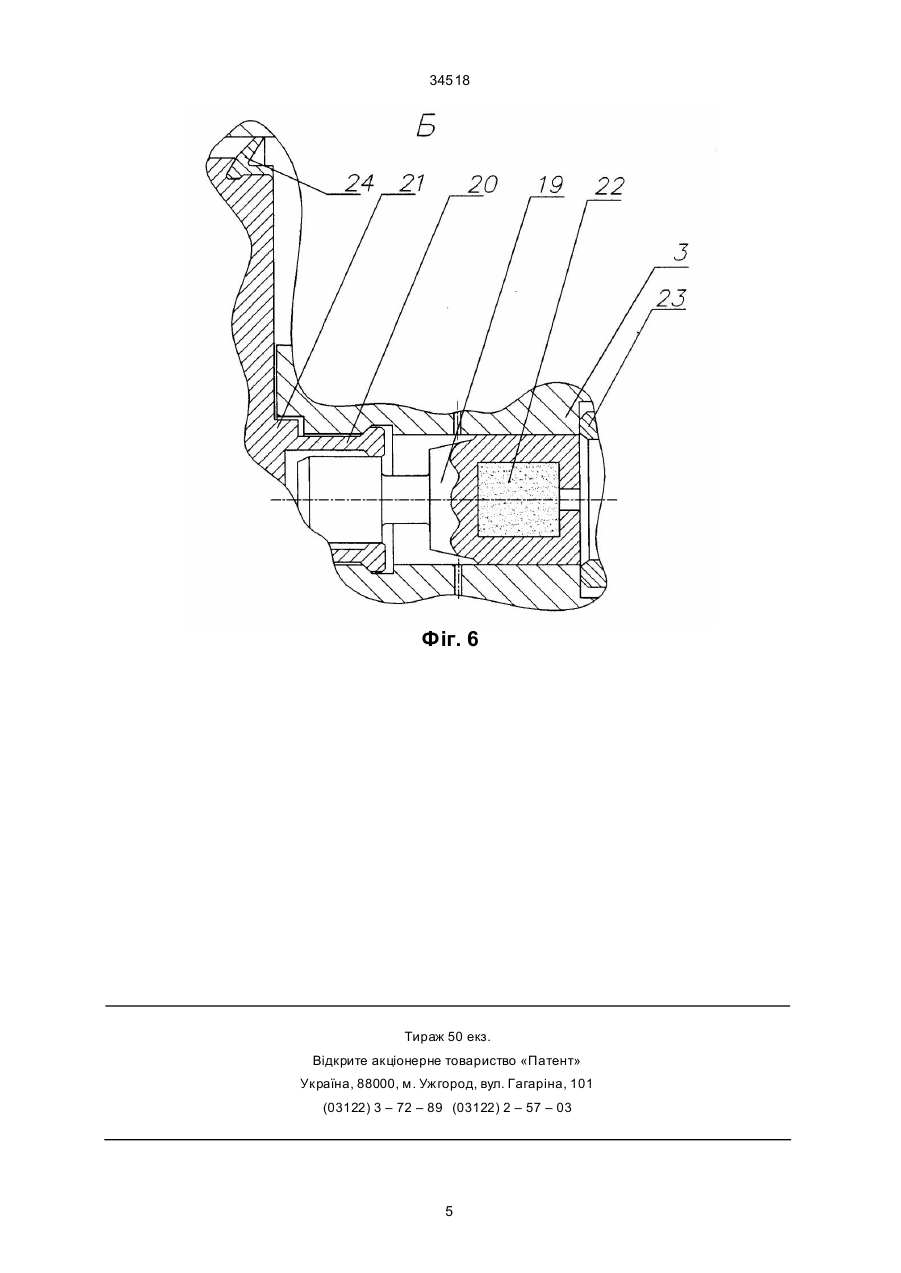

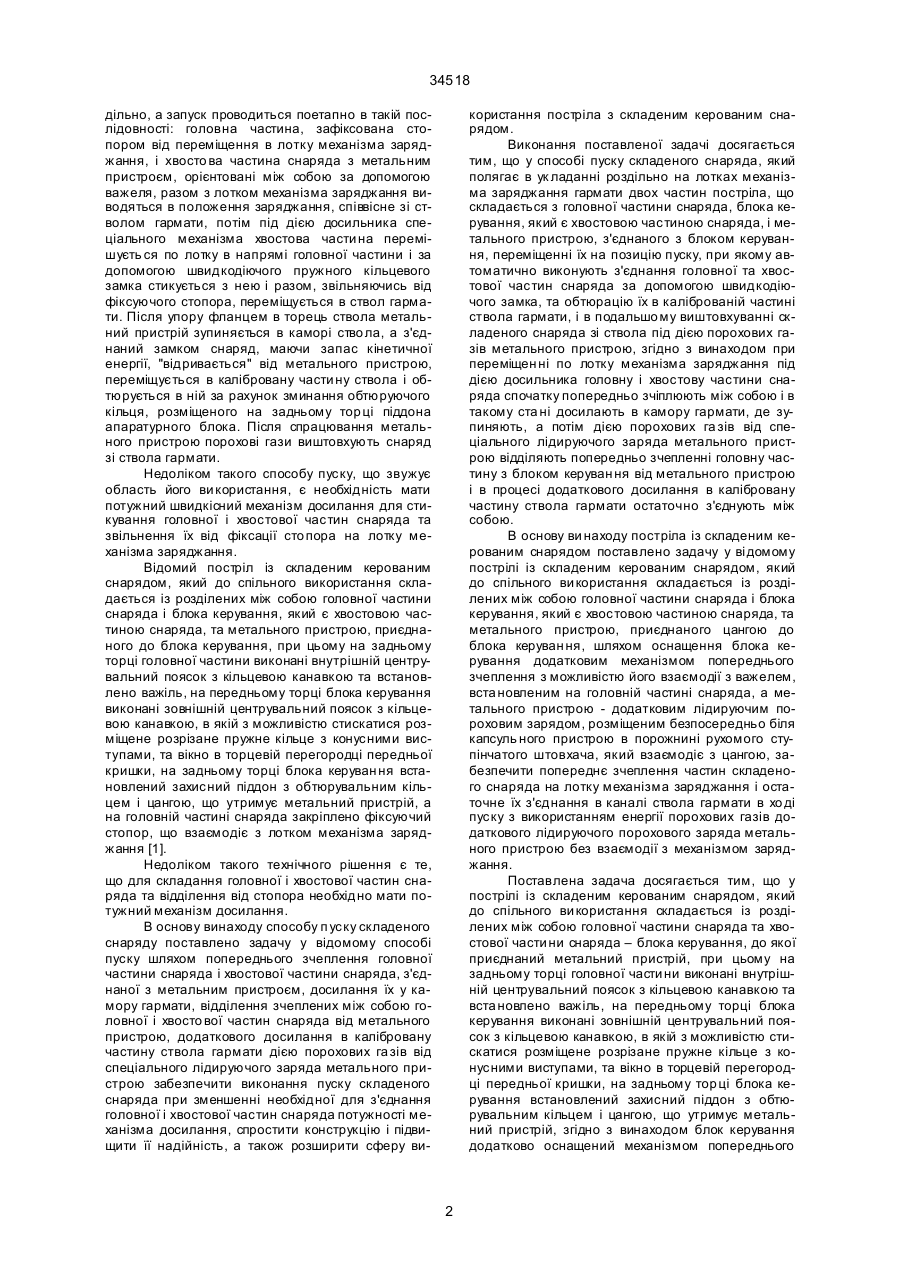

1. Спосіб пуску складеного снаряда, який полягає в укладанні роздільно на лотках механізму заряджання гармати двох частин постріла, що складається з головної частини снаряда, блока керування, який є хвостовою частиною снаряда, і метального пристрою, з'єднаного з блоком керування, переміщенні їх на позицію пуску, при якому автоматично виконують з'єднання головної та хвостової частин снаряда за допомогою швидкодіючого замка та обтюрацію їх в каліброваній частині ствола гармати, і в подальшому виштовхують складений снаряд зі ствола під дією порохових га зів метального пристрою, який відрізняється тим, що при переміщенні по лотку механізму заряджання під дією досильника головну і хвостову частини снаряда спочатку попередньо зчіплюють між собою і в такому стані досилають в камору гармати, де зупиняють, а потім дією порохових газів від спеціального лідируючого заряда метального пристрою відділяють попередньо зчепленні головну частину з блоком керування від метального пристрою і в процесі додаткового досилання в калібровану частину ствола гармати остаточно з'єднують між собою. C2 (54) СПОСІБ ПУСКУ СКЛАДЕНОГО СНАРЯДА І ПОСТРІЛ ІЗ СКЛАДЕНИМ КЕРОВАНИМ СНАРЯДОМ 34518 дільно, а запуск проводиться поетапно в такій послідовності: головна частина, зафіксована стопором від переміщення в лотку механізма заряджання, і хвосто ва частина снаряда з метальним пристроєм, орієнтовані між собою за допомогою важеля, разом з лотком механізма заряджання виводяться в положення заряджання, співвісне зі стволом гармати, потім під дією досильника спеціального механізма хвостова части на перемішуєть ся по лотку в напрямі головної частини і за допомогою швидкодіючого пружного кільцевого замка стикується з нею і разом, звільняючись від фіксуючого стопора, переміщується в ствол гармати. Після упору фланцем в торець ствола метальний пристрій зупиняється в каморі ство ла, а з'єднаний замком снаряд, маючи запас кінетичної енергії, "відривається" від метального пристрою, переміщується в калібровану части ну ствола і обтюрується в ній за рахунок зминання обтюруючого кільця, розміщеного на задньому тор ці піддона апаратурного блока. Після спрацювання метального пристрою порохові гази виштовхують снаряд зі ствола гармати. Недоліком такого способу пуску, що звужує область його ви користання, є необхідність мати потужний швидкісний механізм досилання для стикування головної і хвостової частин снаряда та звільнення їх від фіксації сто пора на лотку механізма заряджання. Відомий постріл із складеним керованим снарядом, який до спільного використання складається із розділених між собою головної частини снаряда і блока керування, який є хвостовою частиною снаряда, та метального пристрою, приєднаного до блока керування, при цьому на задньому торці головної частини виконані внутрішній центрувальний поясок з кільцевою канавкою та встановлено важіль, на передньому торці блока керування виконані зовнішній центрувальний поясок з кільцевою канавкою, в якій з можливістю стискатися розміщене розрізане пружне кільце з конусними виступами, та вікно в торцевій перегородці передньої кришки, на задньому торці блока керуван ня встановлений захисний піддон з обтюрувальним кільцем і цангою, що утримує метальний пристрій, а на головній частині снаряда закріплено фіксуючий стопор, що взаємодіє з лотком механізма заряджання [1]. Недоліком такого технічного рішення є те, що для складання головної і хвостової частин снаряда та відділення від стопора необхідно мати потужний механізм досилання. В основу винаходу способу п уску складеного снаряду поставлено задачу у відомому способі пуску шляхом попереднього зчеплення головної частини снаряда і хвостової частини снаряда, з'єднаної з метальним пристроєм, досилання їх у камору гармати, відділення зчеплених між собою головної і хвосто вої частин снаряда від метального пристрою, додаткового досилання в калібровану частину ствола гармати дією порохових га зів від спеціального лідируючого заряда метального пристрою забезпечити виконання пуску складеного снаряда при зменшенні необхідної для з'єднання головної і хвостової частин снаряда потужності механізма досилання, спростити конструкцію і підвищити її надійність, а також розширити сферу ви користання постріла з складеним керованим снарядом. Виконання поставленої задачі досягається тим, що у способі пуску складеного снаряда, який полягає в ук ладанні роздільно на лотках механізма заряджання гармати двох частин постріла, що складається з головної частини снаряда, блока керування, який є хвостовою частиною снаряда, і метального пристрою, з'єднаного з блоком керування, переміщенні їх на позицію пуску, при якому автоматично виконують з'єднання головної та хвостової частин снаряда за допомогою швидкодіючого замка, та обтюрацію їх в каліброваній частині ствола гармати, і в подальшо му виштовхуванні складеного снаряда зі ствола під дією порохових газів метального пристрою, згідно з винаходом при переміщен ні по лотку механізма заряджання під дією досильника головну і хвостову частини снаряда спочатку попередньо зчіплюють між собою і в такому ста ні досилають в камору гармати, де зупиняють, а потім дією порохових га зів від спеціального лідируючого заряда метального пристрою відділяють попередньо зчепленні головну частину з блоком керуван ня від метального пристрою і в процесі додаткового досилання в калібровану частину ствола гармати остаточно з'єднують між собою. В основу ви находу постріла із складеним керованим снарядом поставлено задачу у ві домому пострілі із складеним керованим снарядом, який до спільного ви користання складається із розділених між собою головної частини снаряда і блока керування, який є хвостовою частиною снаряда, та метального пристрою, приєднаного цангою до блока керуван ня, шляхом оснащення блока керування додатковим механізмом попереднього зчеплення з можливістю його взаємодії з важелем, вста новленим на головній частині снаряда, а метального пристрою - додатковим лідируючим пороховим зарядом, розміщеним безпосередньо біля капсуль ного пристрою в порожнині рухомого ступінчатого штовхача, який взаємодіє з цангою, забезпечити попереднє зчеплення частин складеного снаряда на лотку механізма заряджання і остаточне їх з'єднання в каналі ствола гармати в хо ді пуску з використанням енергії порохових газів додаткового лідируючого порохового заряда метального пристрою без взаємодії з механізмом заряджання. Поставлена задача досягається тим, що у пострілі із складеним керованим снарядом, який до спільного ви користання складається із розділених між собою головної частини снаряда та хвостової части ни снаряда – блока керування, до якої приєднаний метальний пристрій, при цьому на задньому торці головної части ни виконані внутрішній центрувальний поясок з кільцевою канавкою та вста новлено важіль, на передньому торці блока керування виконані зовнішній центрувальний поясок з кільцевою канавкою, в якій з можливістю стискатися розміщене розрізане пружне кільце з конусними виступами, та вікно в торцевій перегородці передньої кришки, на задньому тор ці блока керування встановлений захисний піддон з обтюрувальним кільцем і цангою, що утримує метальний пристрій, згідно з винаходом блок керування додатково оснащений механізмом попереднього 2 34518 зчеплення блока керування з головною частиною снаряда з можливістю взаємодії механізма попереднього зчеплення з важелем, встановленим на головній частині, а метальний пристрій оснащений додатковим лідируючим пороховим зарядом, розміщеним безпосередньо біля капсульного пристрою в порожнині рухомого ступінчатого штовха ча, який має передній виступ з циліндричним пояском, що взаємодіє з цангою, причому механізм попереднього зчеплення виконано у вигляді клямки, закріпленої на осі з можливістю обертання і перекриття вільним кінцем вікна в торцевій перегородці передньої кришки блока керування і заходу за гак, виконаний на важелі головної частини, причому на осі клямки з можливістю обертання і поступального переміщення встановлено підпружинений двоплечий важіль, який у вихідному положенні одним плечем стопорить клямку від обертання та перекриття вікна, а іншим плечем виступає у вікно з можливістю взаємодії з важелем з гаком на головній частині снаряда. Спосіб пуску складеного снаряда, що заявляється, реалізується таким чином: на лотках механізма заряджання гармати укладаються дві частини постріла, який складається з головної частини снаряда, блока керування, який є хвостовою частиною снаряда, і метального пристрою, з'єднаного з блоком керування, переміщують їх на позицію пуску, в процесі чого під дією досильника головну і хвостову частини снаряда спочатку попередньо зчіплюють між собою і в такому стані досилають в камору гармати, де зупиняють, а потім дією порохових газів від спеціального лідируючого заряда метального пристрою відділяють попередньо зчеплені головну частину з блоком керування від метального пристрою і в процесі додаткового досилання в калібровану частину ствола гармати остаточно з'єднують між собою за допомогою швидкодіючого замка та виконують обтюрацію їх в каліброваній частині ствола гармати і в подальшому ви штовхують складений снаряд зі ствола під дією порохових га зів метального пристрою. На фіг. 1 зображено постріл із складеним керованим снарядом в роз'єднаному ста ні - головний вид; на фіг. 2 - вузол стиковки складових частин снаряда (місце А на фіг.1) в попередньо зчепленому стані; на фіг. 3 - той же вузол в оста точно складеному стані; на фіг. 4 - вид В на фіг.2; на фіг. 5 - розріз Г-Г на фіг.4, де зображений механізм попереднього зчеплення; на фіг.6 - вузол кріплення метального пристрою і його розфіксації (місце Б на фіг.1). Постріл складається з головної частини снаряда 1 та з'єднаних між собою - блока керування снаряда 2, і метального пристрою 3. На задній торцевій кришці 4 головної частини снаряда виконані внутрішній центрувальний поясок 5 і кільцева канавка 6, а на передній кришці 7 блока керування - зовнішній поясок 8 і вста новлене пружне розрізне кільце 9, які в сукупності являють собою стикувальний замок двох частин складеного керованого снаряда. На цих же части нах снаряда встановлений пристрій попереднього зчеплення, в який входять жорстко закріплений на головній частині важіль з гаком 10, а в блоці керування - механізм попереднього зчеплення, що складається з клямки 11, двоплечого важеля 12 з фіксатором 13, розміщених на осі 14 в корпусі 15 і притиснути х заводною пружиною 16. У вихідному положенні, показаному на фіг.4 і 5, фіксатор 13, пронизуючи через отвір 17 клямку 11, заходить у відповідний отвір передньої кришки 7 блока керування і таким чином утримує клямку 11 в стані, який не заважає важелю з гаком 10 вільно пройти че рез вікно 18 в торцевій перегородці передньої кришки блока керування, а вільне від фіксатора плече двуп лечого важеля 12 при цьому розміщується поперек вікна 18 (див. фіг.4) До заряджання головна і хвосто ва частини в орієнтованому одна з одною положенні роздільно закріплені в лотках механізма заряджання гармати. При цьому метальний пристрій 3 за допомогою розклиненої ступінчатим штовхачем 19 цанги 20 з'єднаний із захисним піддоном 21 блока керування. Метальний пристрій крім основного заряда оснащений додатковим лідируючим пороховим зарядом 22, який розміщений в порожнині ступінчатого штовха ча 19 безпосередньо за капсульним пристроєм 23. На захисному піддоні встановлено обтюрувальне кільце 24. Пристрій функціонує наступним чином. На початку заряджання лоток з роз'єднаним снарядом виводиться в позицію заряджання, де складові частини зближуються між собою так, що важіль з гаком 10 частково заходить у вікно 18 на торці передньої кришки 7 блока керування. При послідовному переміщенні під дією досильника механізма заряджання хвостова частина упирається в головну і вони разом рухають ся в ствол гармати. При цьому ва жіль з гаком 10 заходить у вікно 18 глибше, упирається в плече двуп лечого важеля 12 і переміщує його разом з фіксатором 13 вздовж осі, звільняючи клямку 11, яка під дією заводної пружини 16 прокручуєть ся на осі 14 і заходить за гак важеля 10 (див. фіг. 2), фіксуючи попереднє зчеплення. В такому попередньо зчепленому стані обидві частини снаряда зупиняються в каморі ство ла після упору метального пристрою фланцем в торець ствола. Обидві части ни стикувального замка розміщуються співвісно одна з одною. В подальшому, при виконанні пуску, в метальному пристрої спочатку запалюється лідируючий пороховий заряд 22, гази якого переміщують ступінчатий штовхач 19 впе ред (при цьому цанга 20 звільнюється від розклинення, схо дить з циліндричного пояса штовха ча і, потрапляючи в канавку штовха ча, стискається та від'єднується від метального пристрою) і під їх дією відбувається досилання снаряда в калібровану частину ствола. При входженні головної частини в калібр ствола відбувається гальмування. За рахунок цього розрізне кільце 9 стискається, заходить в центрувальний поясок 5, а пройшовши його, розправляється і заходить в кільцеву канавку 6 запираючи стик (див. фіг.3). Після цього зростаючий тиск газів від згорання основного заряда метального пристрою виштовхує складений снаряд із ствола. Даний спосіб пуску і конструкція постріла із складеним керованим снарядом успішно пройшла апробацію в одній з розробок Державного Київського конструкторського бюро "Луч". Засто сування запропонованого винаходу дозволяє розши рити 3 34518 сфе ру застосування складного керованого снаряда на танкових гармата х без їх дооснащен ня по тужним швидкісним механізмом досилання, спрощує конструкцію і підвищує її надійність. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 4 34518 Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 5
