Коливальна система
Номер патенту: 12054
Опубліковано: 25.12.1996
Автори: Шолох Віктор Ісакович, Пох Анатолій Васильович, Ковачич Андрій Львович, Іванов Станіслав Миколайович, Савельєв Валерій Олексійович
Формула / Реферат
1. Колебательная система, содержащая коаксиально расположенные приводной вал, кольцеобразный инерционный элемент и упругий элемент, расположенный между ними, отличающаяся тем, что, с целью повышения эффективности работы, она снабжена фрикционным элементом в виде слоистой трубки, коаксиально установленной между упругим элементом и приводным валом.
2. Система по п. 1, отличающаяся тем, что слоистая трубка выполнена из навитой на приводной вал ленты с витками, контактирующими между собой.
3. Система по пп. 1 и 2, отличающаяся тем, что на валу выполнены кольцевые выступы, а слоистая трубка с торцов имеет расположенные вдоль вала и прилегающие к нему лепестки с гофрами, огибающими выступы.
4. Система по пп. 1 и 2, отличающаяся тем, что на валу выполнены кольцевые выступы, по крайней мере в одном из которых изготовлен паз, слоистая трубка с торцов имеет расположенные вдоль вала и прилегающие к нему лепестки с гофрами, огибающими выступы, а часть лепестка расположена в пазу.
5. Система по пп. 3 и 4, отличающаяся тем, что она снабжена по крайней мере одним хомутом, расположенным между выступами и прижимающим слоистую трубку к валу.
Текст

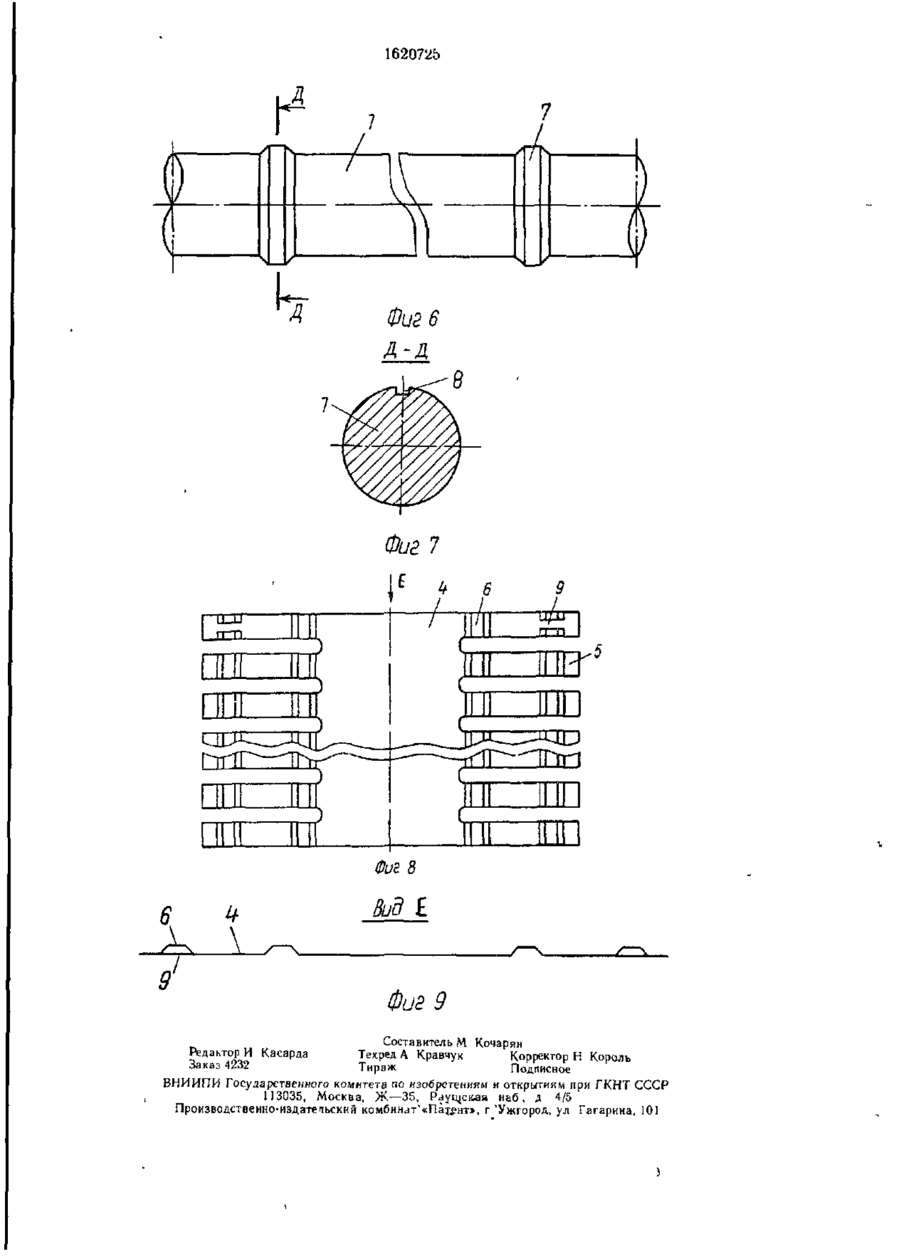

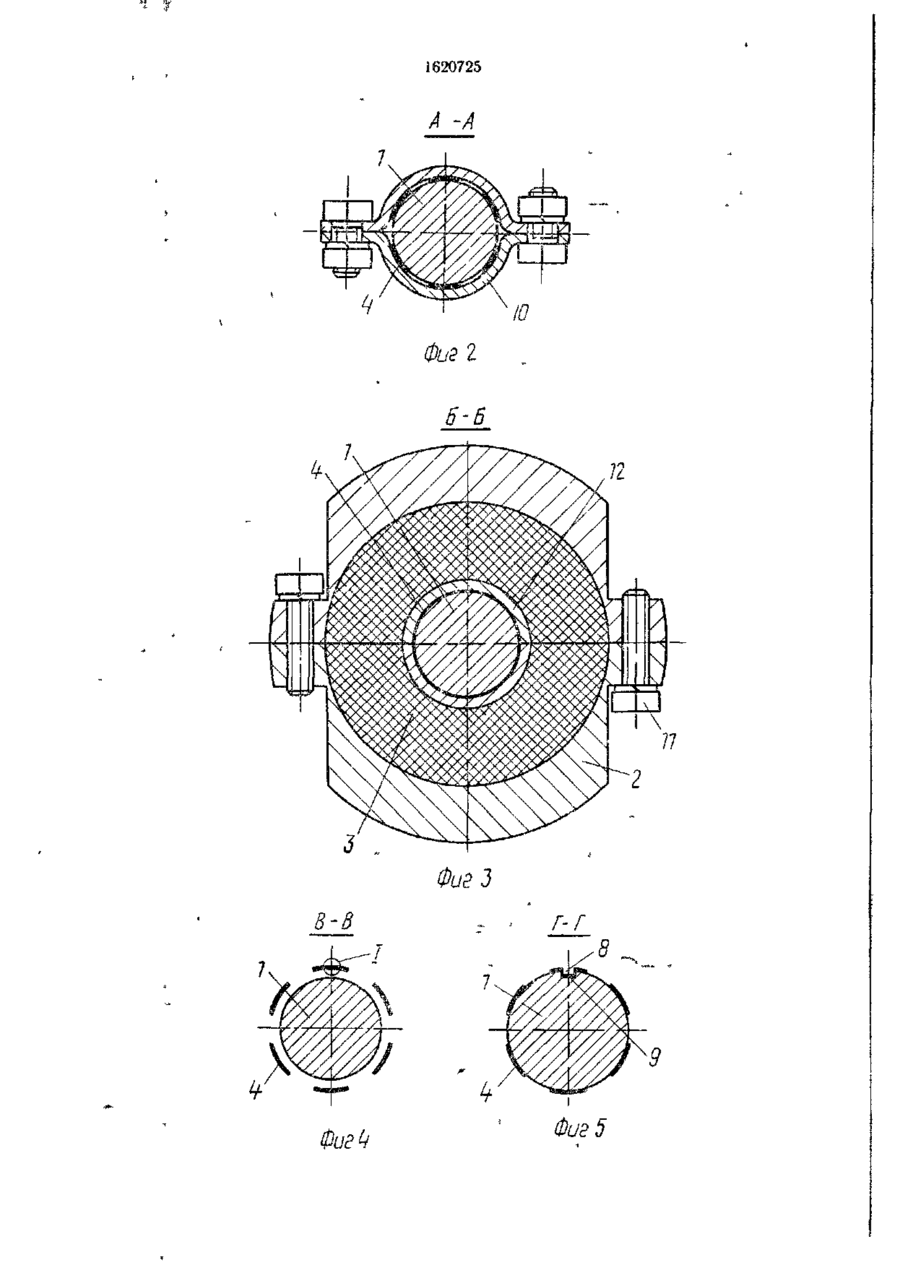

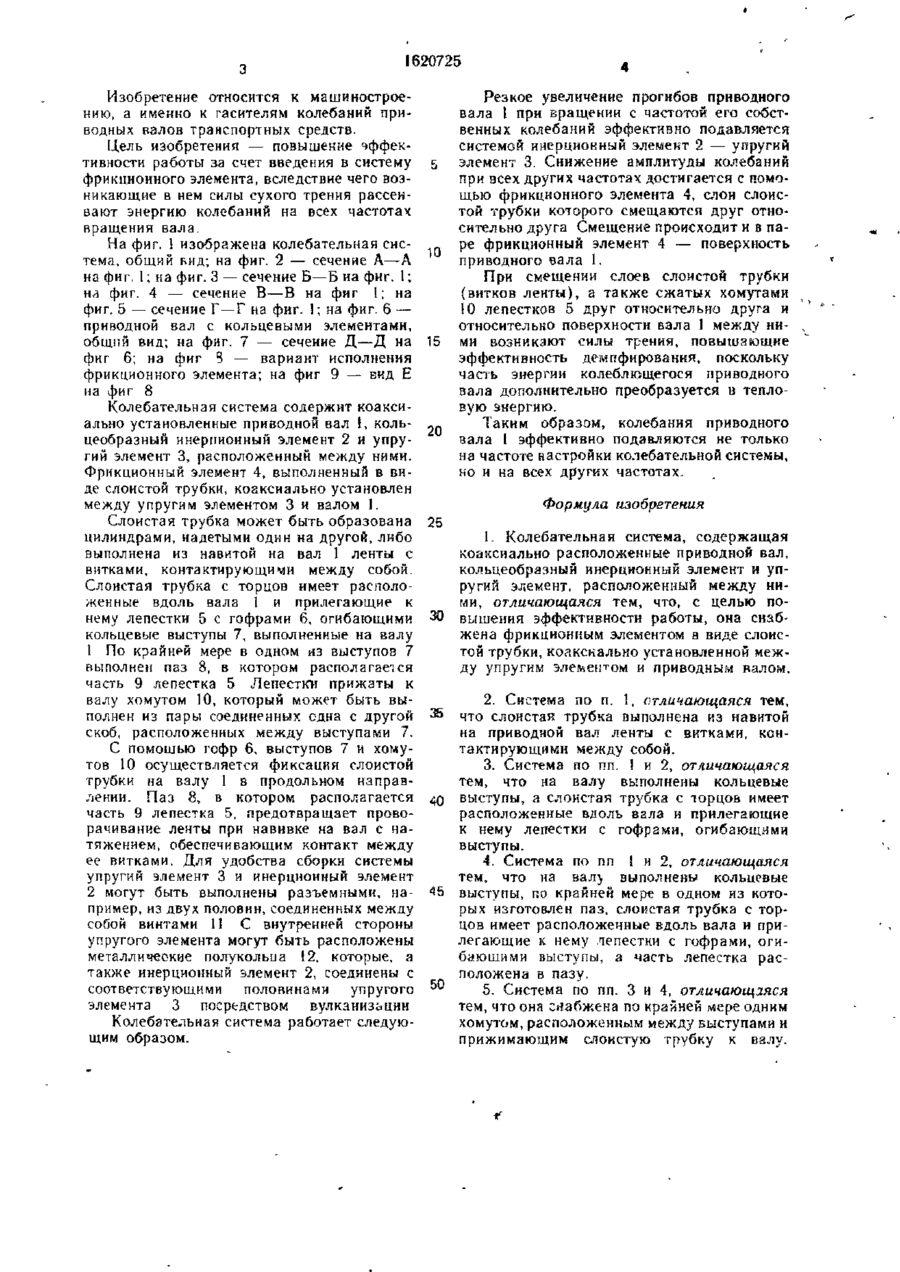

Изобретение относится к машиностроению, а именно к гасителям колебаний приводных валов транспортных средств. Целью изобретения является повышение эффективности работы за счет введения в систему фрикционного элемента, вследствие чего возникающие в нем силы сухого трения рассеивают энергию колебаний на всех частотах вращенкк вала. На резонансных частотах колебания вала 1 подавляются системой инерционный элемент 2 — упругий элемент 3. Снижение амплитуды колебаний п,ри всех других частотах достигается с помощью фрикционного элемента 4, слои слоистой трубки которого смещаются один относительно другого. Смещение происходит и в паре фрикционный элемент 4 — поверхность приводного вала I. При смещении слоев слоистой трубки (винтов ленты), а также сжатых хомутами 10 лепестков 5 один относительно другого и относительно поверхности вала 1 между ними возникают силы трения, повышающие эффективность демпфирования, поскольку часть энергии колеблющегося приводного вала дополнительно преобразуется в тепловую энергию. 1 з.п. ф-лы, 9 ил. О О1 Г 'Фиг. 1 І
