Садово-городня лійка

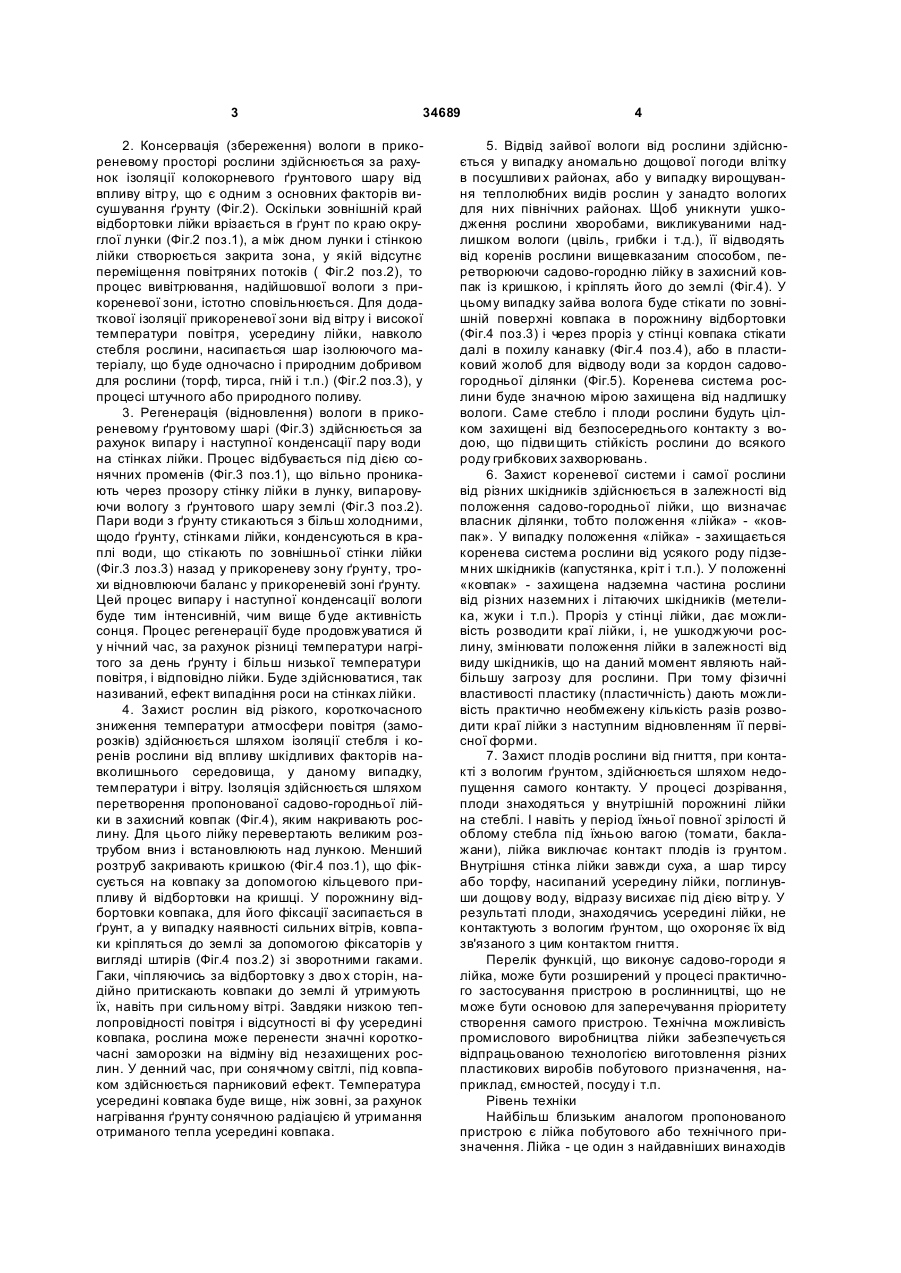

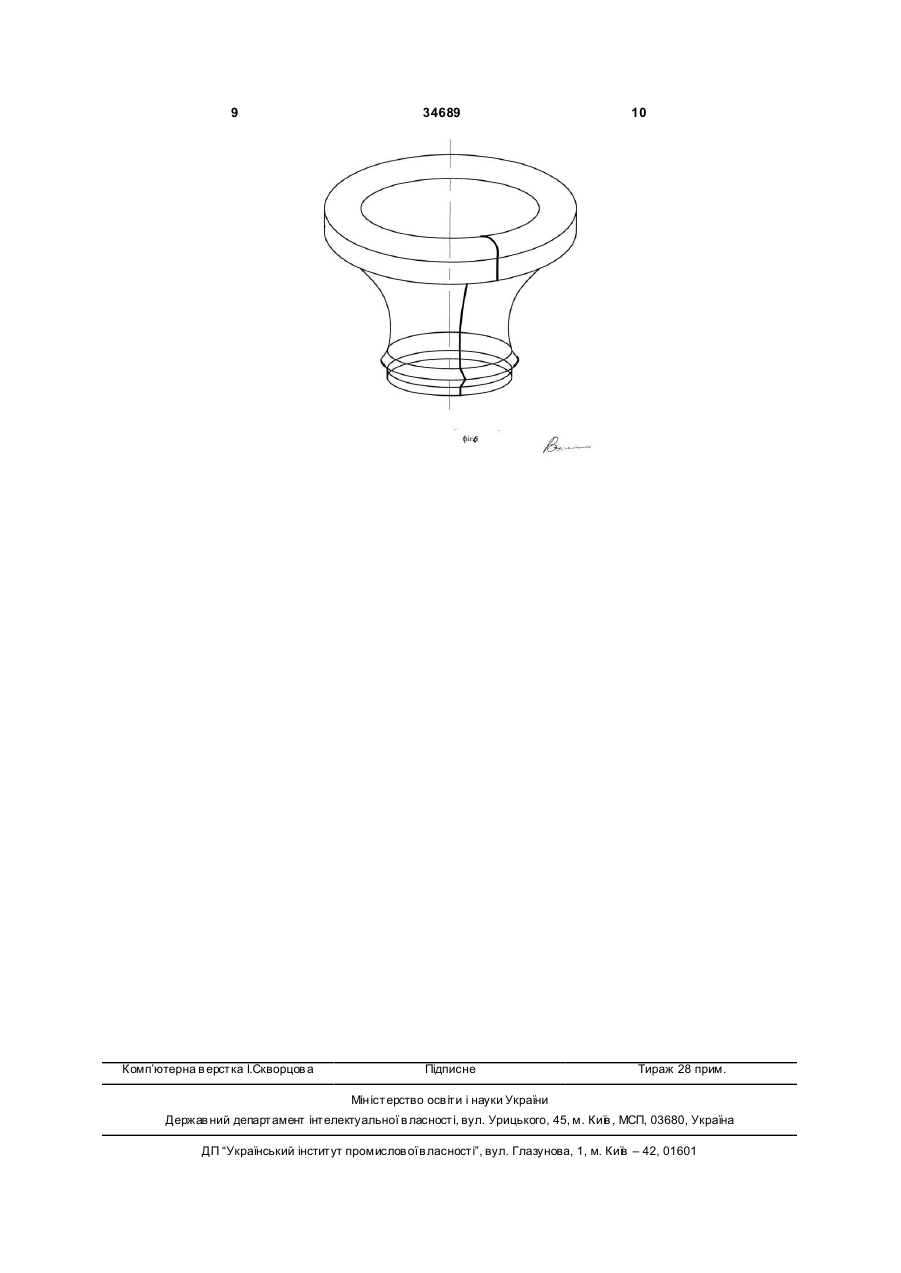

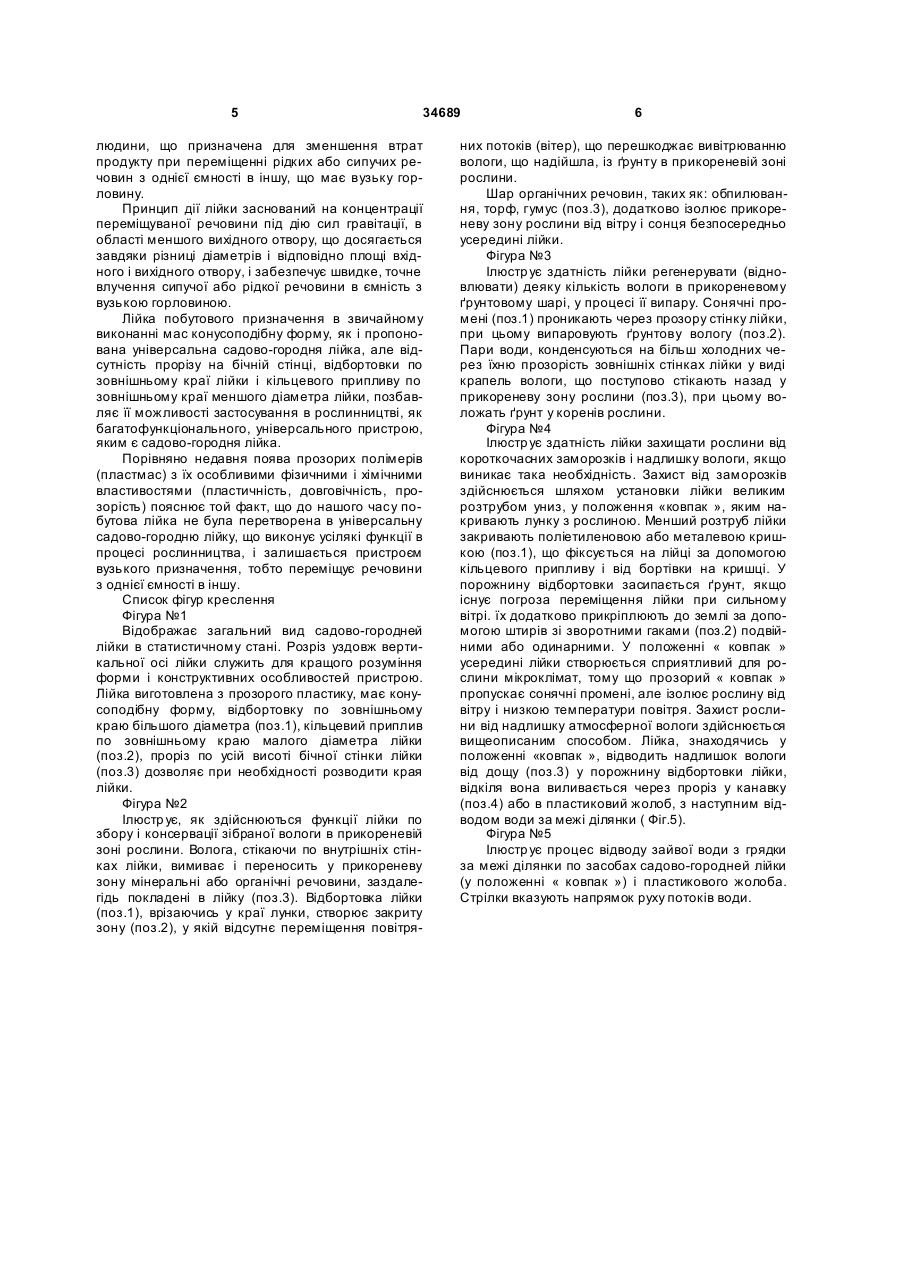

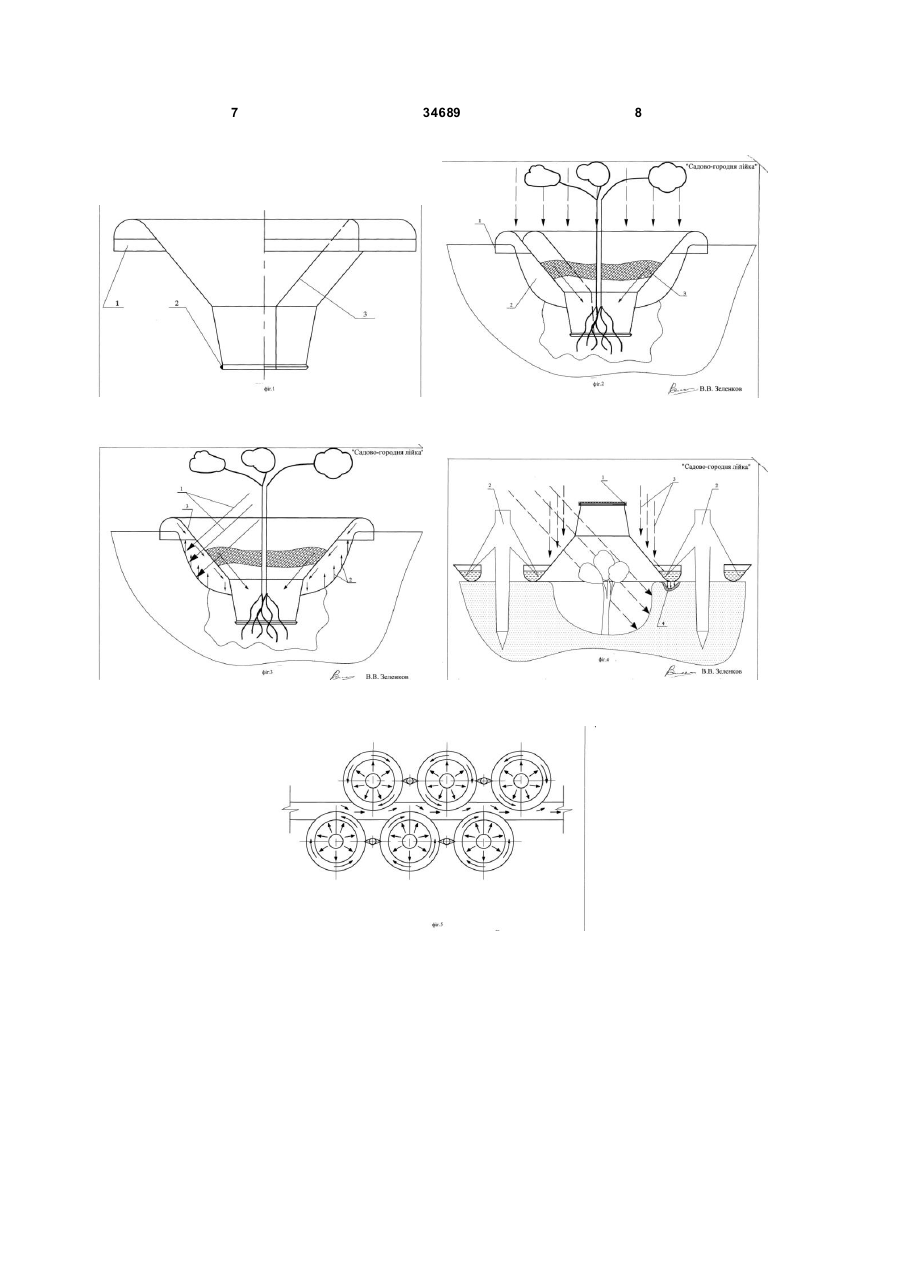

Пластикова лійка, яка відрізняється тим, що має вертикальний розріз по всій її висоті, відбортовку по зовнішньому краю більшого діаметра лійки і кільцевий приливок по зовнішньому краю меншого діаметра лійки. (19) (21) u200714037 (22) 14.12.2007 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗЕЛЕНКОВ ВОЛОДИ МИР ВАСИЛІЙОВИЧ, U A (73) ЗЕЛЕНКОВ ВОЛОДИ МИР ВАСИЛІЙОВИЧ, U A 3 34689 2. Консервація (збереження) вологи в прикореневому просторі рослини здійснюється за рахунок ізоляції колокорневого ґрунтового шару від впливу вітру, що є одним з основних факторів висушування ґрунту (Фіг.2). Оскільки зовнішній край відбортовки лійки врізається в ґрунт по краю округлої лунки (Фіг.2 поз.1), а між дном лунки і стінкою лійки створюється закрита зона, у якій відсутнє переміщення повітряних потоків ( Фіг.2 поз.2), то процес вивітрювання, надійшовшої вологи з прикореневої зони, істотно сповільнюється. Для додаткової ізоляції прикореневої зони від вітру і високої температури повітря, усередину лійки, навколо стебля рослини, насипається шар ізолюючого матеріалу, що буде одночасно і природним добривом для рослини (торф, тирса, гній і т.п.) (Фіг.2 поз.3), у процесі штучного або природного поливу. 3. Регенерація (відновлення) вологи в прикореневому ґрунтовому шарі (Фіг.3) здійснюється за рахунок випару і наступної конденсації пару води на стінках лійки. Процес відбувається під дією сонячних променів (Фіг.3 поз.1), що вільно проникають через прозору стінку лійки в лунку, випаровуючи вологу з ґрунтового шару землі (Фіг.3 поз.2). Пари води з ґрунту стикаються з більш холодними, щодо ґрунту, стінками лійки, конденсуються в краплі води, що стікають по зовнішньої стінки лійки (Фіг.3 лоз.3) назад у прикореневу зону ґрунту, трохи відновлюючи баланс у прикореневій зоні ґрунту. Цей процес випару і наступної конденсації вологи буде тим інтенсивній, чим вище буде активність сонця. Процес регенерації буде продовжуватися й у нічний час, за рахунок різниці температури нагрітого за день ґрунту і більш низької температури повітря, і відповідно лійки. Буде здійснюватися, так називаний, ефект випадіння роси на стінках лійки. 4. 3ахист рослин від різкого, короткочасного зниження температури атмосфери повітря (заморозків) здійснюється шляхом ізоляції стебля і коренів рослини від впливу шкідливих факторів навколишнього середовища, у даному випадку, температури і вітру. Ізоляція здійснюється шляхом перетворення пропонованої садово-городньої лійки в захисний ковпак (Фіг.4), яким накривають рослину. Для цього лійку перевертають великим розтрубом вниз і встановлюють над лункою. Менший розтруб закривають кришкою (Фіг.4 поз.1), що фіксується на ковпаку за допомогою кільцевого припливу й відбортовки на кришці. У порожнину відбортовки ковпака, для його фіксації засипається в ґрунт, а у випадку наявності сильних вітрів, ковпаки кріпляться до землі за допомогою фіксаторів у вигляді штирів (Фіг.4 поз.2) зі зворотними гаками. Гаки, чіпляючись за відбортовку з дво х сторін, надійно притискають ковпаки до землі й утримують їх, навіть при сильному вітрі. Завдяки низкою теплопровідності повітря і відсутності ві фу усередині ковпака, рослина може перенести значні короткочасні заморозки на відміну від незахищених рослин. У денний час, при сонячному світлі, під ковпаком здійснюється парниковий ефект. Температура усередині ковпака буде вище, ніж зовні, за рахунок нагрівання ґрунту сонячною радіацією й утримання отриманого тепла усередині ковпака. 4 5. Відвід зайвої вологи від рослини здійснюється у випадку аномально дощової погоди влітку в посушливи х районах, або у випадку вирощування теплолюбних видів рослин у занадто вологих для них північних районах. Щоб уникнути ушкодження рослини хворобами, викликуваними надлишком вологи (цвіль, грибки і т.д.), її відводять від коренів рослини вищевказаним способом, перетворюючи садово-городню лійку в захисний ковпак із кришкою, і кріплять його до землі (Фіг.4). У цьому випадку зайва волога буде стікати по зовнішній поверхні ковпака в порожнину відбортовки (Фіг.4 поз.3) і через проріз у стінці ковпака стікати далі в похилу канавку (Фіг.4 поз.4), або в пластиковий жолоб для відводу води за кордон садовогородньої ділянки (Фіг.5). Коренева система рослини буде значною мірою захищена від надлишку вологи. Саме стебло і плоди рослини будуть цілком захищені від безпосереднього контакту з водою, що підви щить стійкість рослини до всякого роду грибкових захворювань. 6. Захист кореневої системи і самої рослини від різних шкідників здійснюється в залежності від положеннясадово-городньої лійки, що визначає власник ділянки, тобто положення «лійка» - «ковпак». У випадку положення «лійка» - захищається коренева система рослини від усякого роду підземних шкідників (капустянка, кріт і т.п.). У положенні «ковпак» - захищена надземна частина рослини від різних наземних і літаючих шкідників (метелика, жуки і т.п.). Проріз у стінці лійки, дає можливість розводити краї лійки, і, не ушкоджуючи рослину, змінювати положення лійки в залежності від виду шкідників, що на даний момент являють найбільшу загрозу для рослини. При тому фізичні властивості пластику (пластичність) дають можливість практично необмежену кількість разів розводити краї лійки з наступним відновленням її первісної форми. 7. 3ахист плодів рослини від гниття, при контакті з вологим ґрунтом, здійснюється шляхом недопущення самого контакту. У процесі дозрівання, плоди знаходяться у внутрішній порожнині лійки на стеблі. І навіть у період їхньої повної зрілості й облому стебла під їхньою вагою (томати, баклажани), лійка виключає контакт плодів із грунтом. Внутрішня стінка лійки завжди суха, а шар тирсу або торфу, насипаний усередину лійки, поглинувши дощову воду, відразу висихає під дією вітр у. У результаті плоди, знаходячись усередині лійки, не контактують з вологим ґрунтом, що охороняє їх від зв'язаного з цим контактом гниття. Перелік функцій, що виконує садово-городи я лійка, може бути розширений у процесі практичного застосування пристрою в рослинництві, що не може бути основою для заперечування пріоритету створення самого пристрою. Технічна можливість промислового виробництва лійки забезпечується відпрацьованою технологією виготовлення різних пластикових виробів побутового призначення, наприклад, ємностей, посуду і т.п. Рівень техніки Найбільш близьким аналогом пропонованого пристрою є лійка побутового або технічного призначення. Лійка - це один з найдавніших винаходів 5 34689 людини, що призначена для зменшення втрат продукту при переміщенні рідких або сипучих речовин з однієї ємності в іншу, що має вузьку горловину. Принцип дії лійки заснований на концентрації переміщуваної речовини під дію сил гравітації, в області меншого вихідного отвору, що досягається завдяки різниці діаметрів і відповідно площі вхідного і вихідного отвору, і забезпечує швидке, точне влучення сипучої або рідкої речовини в ємність з вузькою горловиною. Лійка побутового призначення в звичайному виконанні мас конусоподібну форму, як і пропонована універсальна садово-городня лійка, але відсутність прорізу на бічній стінці, відбортовки по зовнішньому краї лійки і кільцевого припливу по зовнішньому краї меншого діаметра лійки, позбавляє її можливості застосування в рослинництві, як багатофункціонального, універсального пристрою, яким є садово-городня лійка. Порівняно недавня поява прозорих полімерів (пластмас) з їх особливими фізичними і хімічними властивостями (пластичність, довговічність, прозорість) пояснює той факт, що до нашого часу побутова лійка не була перетворена в універсальну садово-городню лійку, що виконує усілякі функції в процесі рослинництва, і залишається пристроєм вузького призначення, тобто переміщує речовини з однієї ємності в іншу. Список фігур креслення Фігура №1 Відображає загальний вид садово-городней лійки в статистичному стані. Розріз уздовж вертикальної осі лійки служить для кращого розуміння форми і конструктивних особливостей пристрою. Лійка виготовлена з прозорого пластику, має конусоподібну форму, відбортовку по зовнішньому краю більшого діаметра (поз.1), кільцевий приплив по зовнішньому краю малого діаметра лійки (поз.2), проріз по усій висоті бічної стінки лійки (поз.3) дозволяє при необхідності розводити края лійки. Фігура №2 Ілюстр ує, як здійснюються функції лійки по збору і консервації зібраної вологи в прикореневій зоні рослини. Волога, стікаючи по внутрішніх стінках лійки, вимиває і переносить у прикореневу зону мінеральні або органічні речовини, заздалегідь покладені в лійку (поз.3). Відбортовка лійки (поз.1), врізаючись у краї лунки, створює закриту зону (поз.2), у якій відсутнє переміщення повітря 6 них потоків (вітер), що перешкоджає вивітрюванню вологи, що надійшла, із ґрунту в прикореневій зоні рослини. Шар органічних речовин, таких як: обпилювання, торф, гумус (поз.3), додатково ізолює прикореневу зону рослини від вітру і сонця безпосередньо усередині лійки. Фігура №3 Ілюстр ує здатність лійки регенерувати (відновлювати) деяку кількість вологи в прикореневому ґрунтовому шарі, у процесі її випару. Сонячні промені (поз.1) проникають через прозору стінку лійки, при цьому випаровують ґрунтову вологу (поз.2). Пари води, конденсуються на більш холодних через їхню прозорість зовнішніх стінках лійки у виді крапель вологи, що поступово стікають назад у прикореневу зону рослини (поз.3), при цьому воложать ґрунт у коренів рослини. Фігура №4 Ілюстр ує здатність лійки захищати рослини від короткочасних заморозків і надлишку вологи, якщо виникає така необхідність. Захист від заморозків здійснюється шляхом установки лійки великим розтрубом униз, у положення «ковпак », яким накривають лунку з рослиною. Менший розтруб лійки закривають поліетиленовою або металевою кришкою (поз.1), що фіксується на лійці за допомогою кільцевого припливу і від бортівки на кришці. У порожнину відбортовки засипається ґрунт, якщо існує погроза переміщення лійки при сильному вітрі. їх додатково прикріплюють до землі за допомогою штирів зі зворотними гаками (поз.2) подвійними або одинарними. У положенні « ковпак » усередині лійки створюється сприятливий для рослини мікроклімат, тому що прозорий « ковпак » пропускає сонячні промені, але ізолює рослину від вітру і низкою температури повітря. Захист рослини від надлишку атмосферної вологи здійснюється вищеописаним способом. Лійка, знаходячись у положенні «ковпак », відводить надлишок вологи від дощу (поз.3) у порожнину відбортовки лійки, відкіля вона виливається через проріз у канавку (поз.4) або в пластиковий жолоб, з наступним відводом води за межі ділянки ( Фіг.5). Фігура №5 Ілюстр ує процес відводу зайвої води з грядки за межі ділянки по засобах садово-городней лійки (у положенні « ковпак ») і пластикового жолоба. Стрілки вказують напрямок руху потоків води. 7 34689 8 9 Комп’ютерна в ерстка І.Скворцов а 34689 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
