Санітарно-технічна лійка

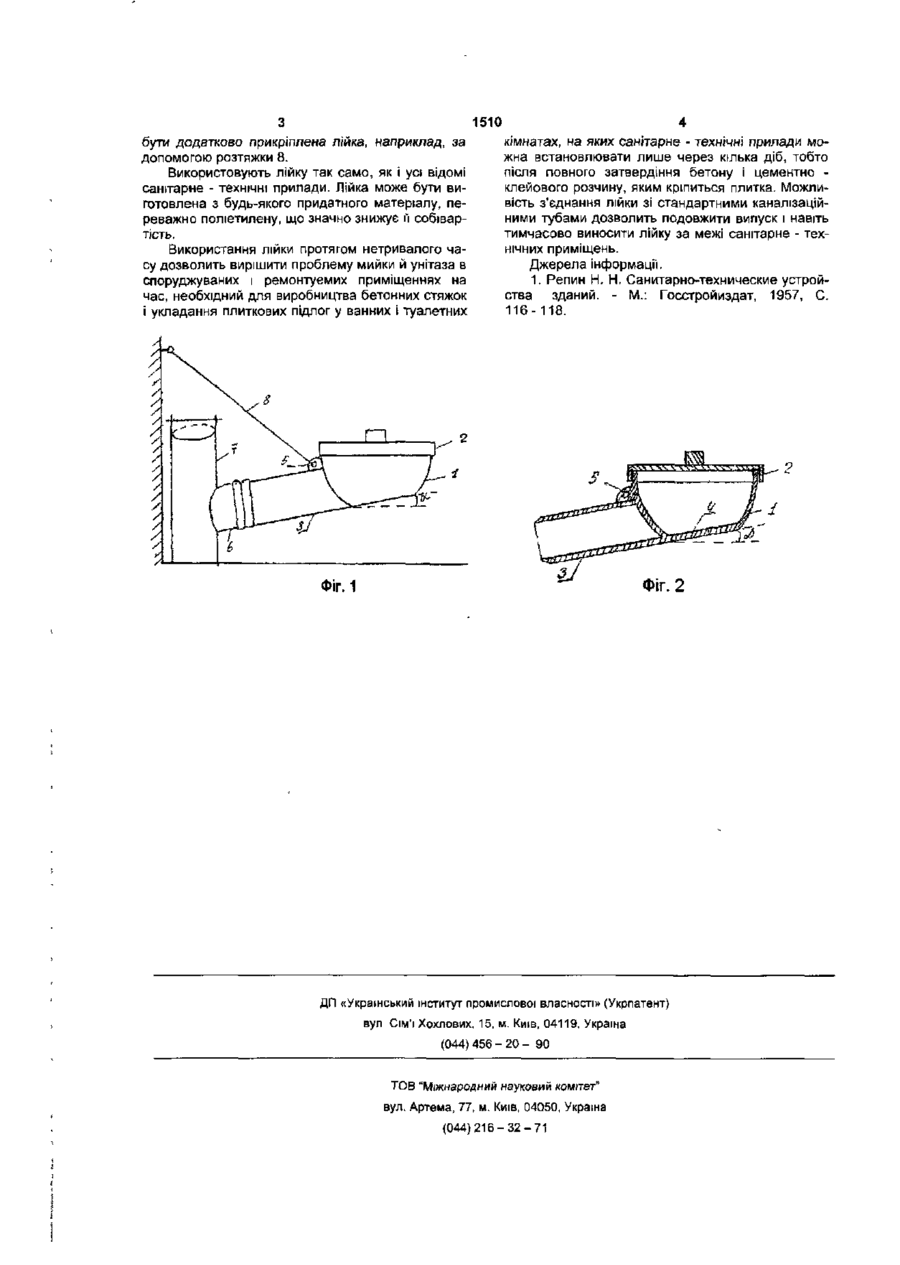

Санітарно-технічна лійка, що містить посудину, наприклад сферичної форми, що закривається зверху кришкою з трубчастим виступом у нижній частині корпуса, яка відрізняється тим, що дно посудини виконане похилим під кутом щонайменше в 10° до поверхні підлоги, трубчастий випуск установлений під тим же кутом, що і основа посудини, при цьому нижня частина його внутрішньої поверхні є продовженням дна посудини, а ЗОВНІШНІЙ діаметр відповідає внутрішньому діаметру санітарно-ппєнічних стояків, причому між посудиною і трубчастим випуском на зовнішній поверхні виконаний приливок з отвором для додаткового кріплення. Запропоноване пристосування відноситься до санітарних приладів, застосовуваних як приймачі стічних вод, встановлюваних у житлових, суспільно-комунальних і виробничих будинках, і призначених для ГІГІЄНІЧНИХ і господарських потреб. Відомий широкий вибір санітарних приладів (умивальники, ванни, унітази, пісуари, душові піддони, раковини, мийки й ж.), що повсюдно використовуються в побуті і на виробництві. ВІДОМІ санітарні прилади мають різну форму і з'єднані, як правило, через водяний затвор, що перешкоджає розповсюдженню запахів з каналізаційної системи, за допомогою трубопроводу з останньої. ЦІ прилади монтуються стаціонарно і призначені для тривалого використання, як правило, не менш 1 0 - 1 5 років [1]. Виникаюча в процесі будівництва чи ремонту необхідність використання каналізаційної системи, ще не обладнаної', чи вже з демонтованими санітарними приладами, викликає настійну потребу тимчасового устаткування незадіяних відводів приклад, сферичної форми, що закривається зверху кришкою з трубчастим випуском у нижній частині корпуса. Задача, ВІДПОВІДНО ДО винаходу, вирішена шляхом виконання дна посудини похилим під кутом щонайменше в 10° до поверхні підлоги, установки трубчастого випуску під тим же кутом, що і дно посудини, при цьому нижня частина його внутрішньої поверхні є продовженням дна посудини, а зовнішній діаметр відповідає внутрішньому діаметру ВІДВОДІВ санітарно - гігієнічних стояків, причому між посудиною і трубчастим випуском на зовнішній поверхні виконаний прилив з отвором для додаткового кріплення. Запропоновану конструкцію санітарне - технічної лійки відображає креслення, на якому вона зображена збоку, будучи встановленою безпосередньо на каналізаційному стояку і закріпленою до стіни за допомогою розтяжки (Фіг. 1). На Фіг.2 представлений поздовжній розріз лійки. Санітарно - технічна лійка містить корпус 1, наприклад, сферичної форми, що закривається зверху кришкою 2 із трубчастим випуском 3 у нижній частині. Дно 4 корпуса 1 виконано похилим під кутом а до поверхні, величина якого для забезпечення кращого вивільнення лійки складає не менш 10°. Конструкція дна може бути виготовлена паралельною основі підлоги для можливості упора. Між корпусом 1 і випуском 3 виконаний прилив 5. Трубчастий випуск 3 виконаний як одне ціле з корпусом 1 І його нижня частина є продовженням дна 4, причому його зовнішній діаметр відповідає внутрішньому діаметру відводу 6 санітарне - ГІГІЄНІЧНОГО стояка 7 до якого (або до прилягаючої стіни) може санітарно - ГІГІЄНІЧНИХ СТОЯКІВ каналізаційної сис теми спеціальними пристосуваннями, що замінили б стаціонарно встановлювані дорогі прилади і дозволяли б повноцінно використовувати каналізацію для скидання рідких ВІДХОДІВ будівництва і ремонту, а також задовольняти природні потреби робітників. Поставлена викликаною необхідністю задача була здійснена шляхом створення санітарно - технічної лійки, в якості найбільш близького аналога якої може бути обраний будь-який з відомих існуючих санітарних приладів, що має посудину, на 1510 бути додатково прикріплена лійка, наприклад, за допомогою розтяжки 8. Використовують лійку так само, як І усі відомі санітарне - технічні прилади. Лійка може бути виготовлена з будь-якого придатного матеріалу, переважно поліетилену, що значно знижує її собівартість. Використання лійки протягом нетривалого часу дозволить вирішити проблему мийки й унітаза в споруджуваних і ремонтуемих приміщеннях на час, необхідний для виробництва бетонних стяжок і укладання плиткових підлог у ванних і туалетних кімнатах, на яких санітарне - технічні прилади можна встановлювати лише через кілька діб, тобто після повного затвердіння бетону і цементно клейового розчину, яким кріпиться плитка. Можливість з'єднання лійки зі стандартними каналізаційними тубами дозволить подовжити випуск і навіть тимчасово виносити лійку за межі санітарне - технічних приміщень. Джерела інформації. 1. Репин Н. Н. Санитарно-технические устройства зданий. - М.: Госстройиздат, 1957, С 116-118. S Фіг. 1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний наукоаш комітет" вул. Артема, 77, м. Київ, 04О50, Україна (044)216-32-71
