Спосіб зведення стін споруд

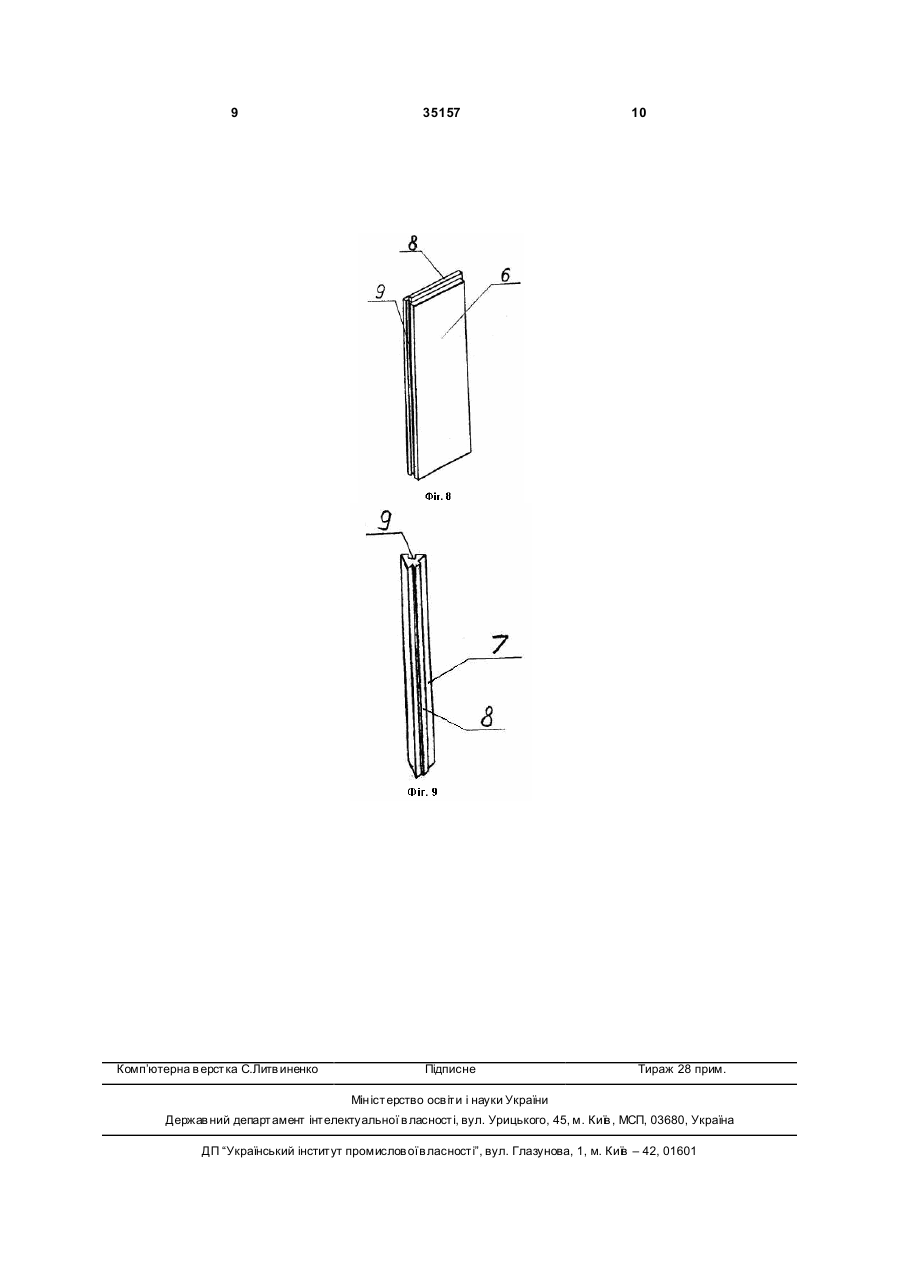

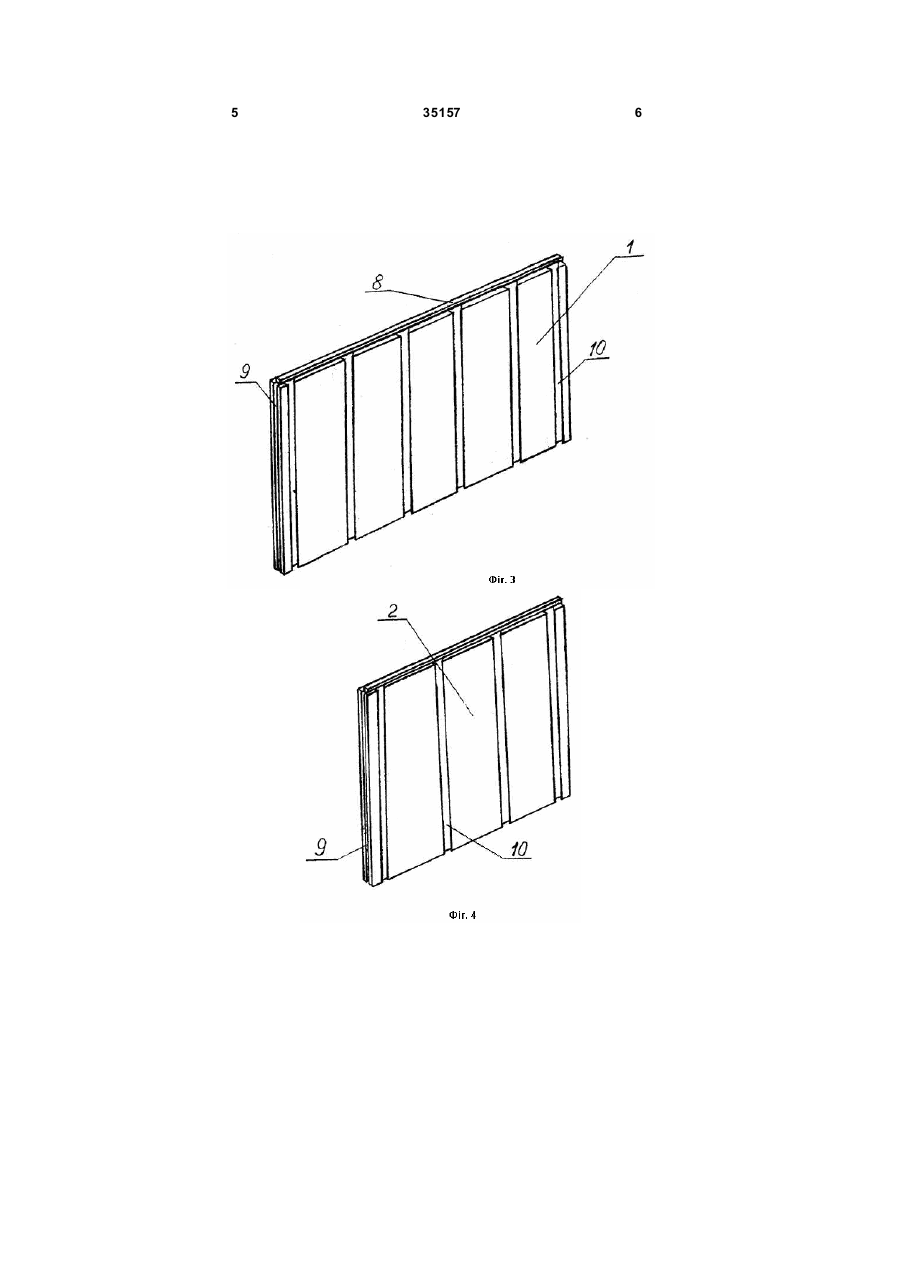

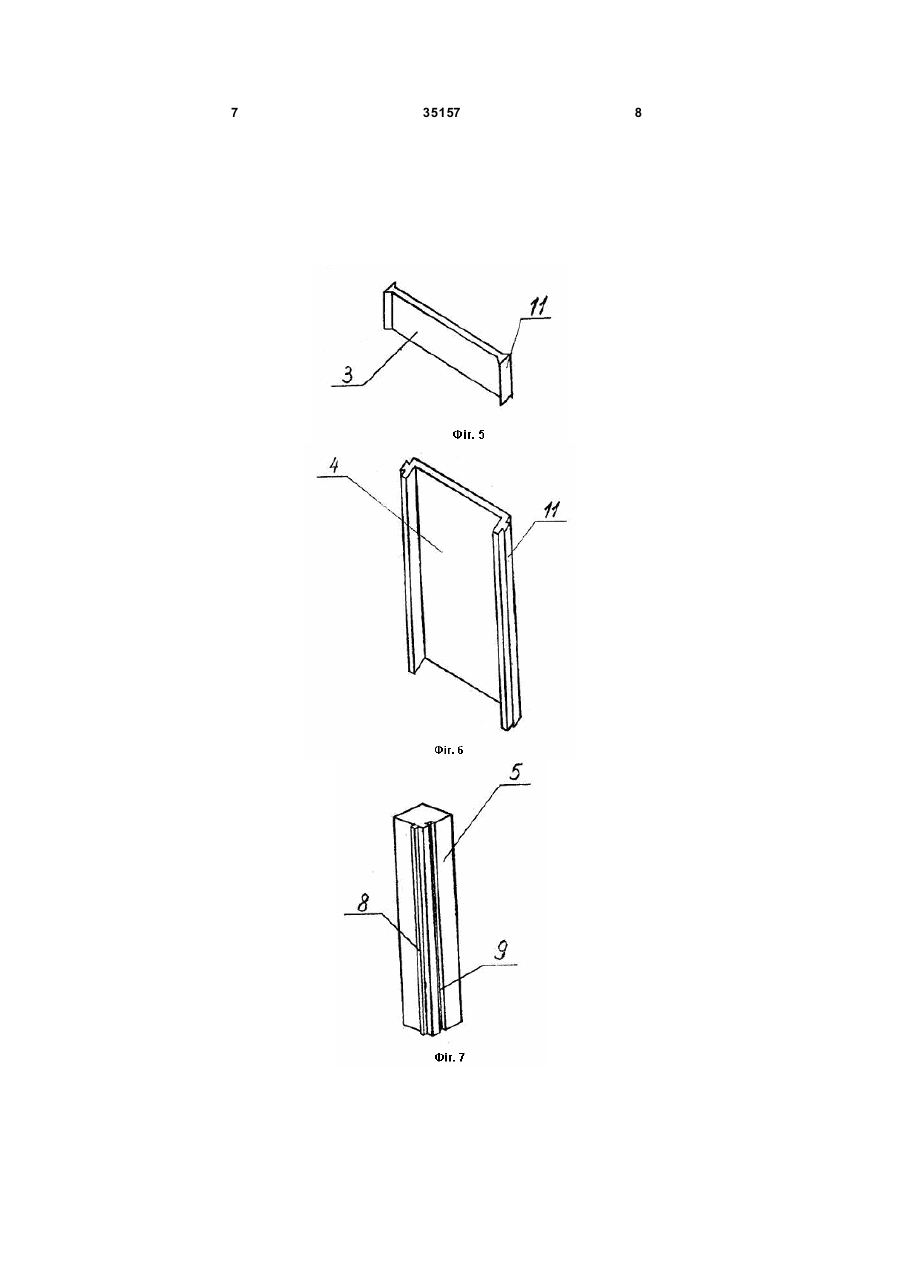

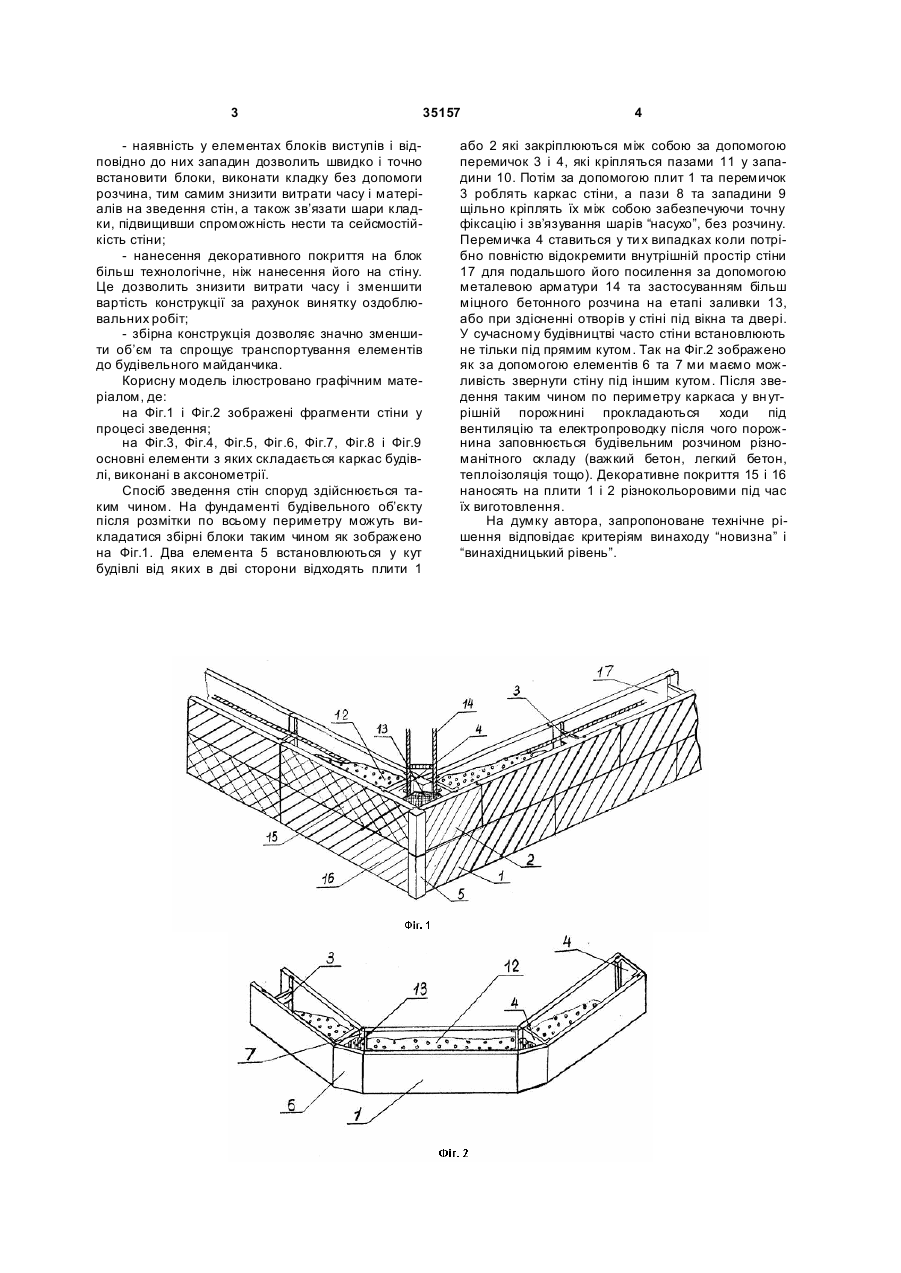

Спосіб зведення стін споруд, що включає установлення на фундаменті незмінної опалубки, у 3 35157 - наявність у елементах блоків виступів і відповідно до них западин дозволить швидко і точно встановити блоки, виконати кладку без допомоги розчина, тим самим знизити витрати часу і матеріалів на зведення стін, а також зв’язати шари кладки, підвищивши спроможність нести та сейсмостійкість стіни; - нанесення декоративного покриття на блок більш технологічне, ніж нанесення його на стіну. Це дозволить знизити витрати часу і зменшити вартість конструкції за рахунок винятку оздоблювальних робіт; - збірна конструкція дозволяє значно зменшити об’єм та спрощує транспортування елементів до будівельного майданчика. Корисну модель ілюстровано графічним матеріалом, де: на Фіг.1 і Фіг.2 зображені фрагменти стіни у процесі зведення; на Фіг.3, Фіг.4, Фіг.5, Фіг.6, Фіг.7, Фіг.8 і Фіг.9 основні елементи з яких складається каркас будівлі, виконані в аксонометрії. Спосіб зведення стін споруд здійснюється таким чином. На фундаменті будівельного об’єкту після розмітки по всьому периметру можуть викладатися збірні блоки таким чином як зображено на Фіг.1. Два елемента 5 встановлюються у кут будівлі від яких в дві сторони відходять плити 1 4 або 2 які закріплюються між собою за допомогою перемичок 3 і 4, які кріпляться пазами 11 у западини 10. Потім за допомогою плит 1 та перемичок 3 роблять каркас стіни, а пази 8 та западини 9 щільно кріплять їх між собою забезпечуючи точну фіксацію і зв’язування шарів “насухо”, без розчину. Перемичка 4 ставиться у ти х випадках коли потрібно повністю відокремити внутрішній простір стіни 17 для подальшого його посилення за допомогою металевою арматури 14 та застосуванням більш міцного бетонного розчина на етапі заливки 13, або при здісненні отворів у стіні під вікна та двері. У сучасному будівництві часто стіни встановлюють не тільки під прямим кутом. Так на Фіг.2 зображено як за допомогою елементів 6 та 7 ми маємо можливість звернути стіну під іншим кутом. Після зведення таким чином по периметру каркаса у вн утрішній порожнині прокладаються ходи під вентиляцію та електропроводку після чого порожнина заповнюється будівельним розчином різноманітного складу (важкий бетон, легкий бетон, теплоізоляція тощо). Декоративне покриття 15 і 16 наносять на плити 1 і 2 різнокольоровими під час їх виготовлення. На думку автора, запропоноване технічне рішення відповідає критеріям винаходу “новизна” і “винахідницький рівень”. 5 35157 6 7 35157 8 9 Комп’ютерна в ерстка C.Литв иненко 35157 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
