Пристрій імпульсно-фазного управління трифазним тиристорним перетворювачем

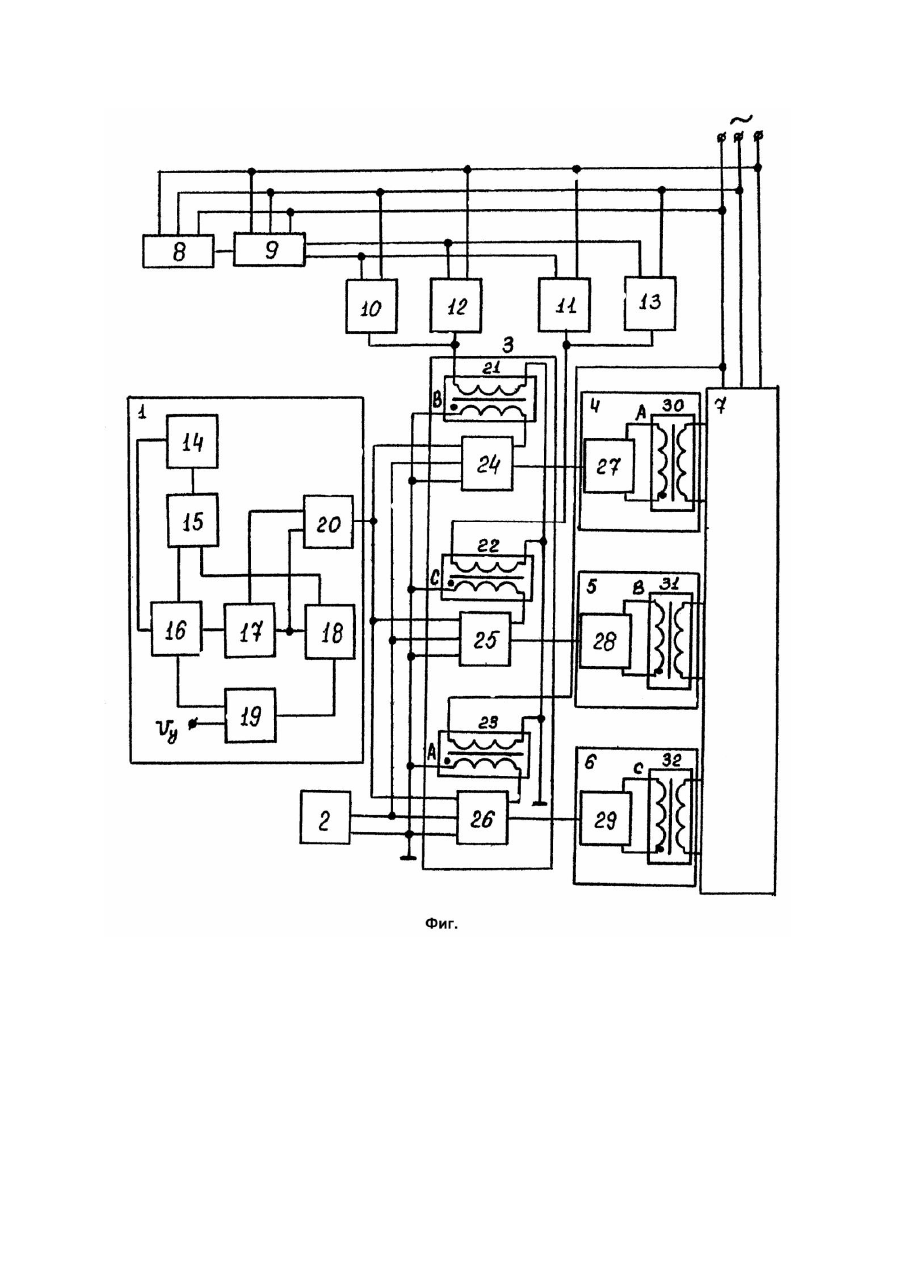

Изобретение относится к электротехнике и предназначено для управления трехфазным тиристорным преобразователем. Известны два вида устройств для импульснофазового управления трехфазным тиристорным преобразователем. Во-первых, управление осуществляется при помощи применения импульсных трансформаторов. Во-вторых, управление осуществляется при помощи ключевых элементов и усилителей импульсов, выполненных на оптронных элементах. Однако данные устройства второго типа обеспечивают более высокую надежность работы и стабильность характеристик тиристорного преобразователя. Однако недостаток таких устройств в их неработоспособности при изменении чередования фаз питающего напряжения, что снижает их надежность работы. Наиболее близким к предлагаемому изобретению является (А.с. СССР №51631682, кл. H02M7/48, 1991) устройство для импульснофазового управления трехфазным тиристорным преобразователем, которое содержит ключевой элемент, генератор пилообразного напряжения, задающий генератор, нуль-орган, регулируемый источник тока, пороговый элемент, резистивный делитель, трехканальный распределитель импульсов ключа обнуления, три усилителя импульсов. Однако такое устройство не позволяет обеспечить высокую надежность, так как при изменении чередования фаз питающего напряжения нарушается последовательность фазировка выдачи управляющих импульсов на ключевые элементы. В основу настоящего изобретения положена задача создать устройство, надежность работы которого не зависит от изменения чередования фаз питающего напряжения. Поставленная задача достигается тем, что в заявленном устройстве для импульсно-фазового устройства трехфазным тиристорным преобразователем датчик контроля фаз, подключенный к фазам питающего напряжения цепей синхронизации и силовых цепей тиристорного преобразователя, вырабатывает сигнал разрешения, который снимается только в случаях исчезновения одного, двух или трех фазных напряжений, на блок сравнения, в котором на основании сравнения сигналов двух фаз напряжений питающей сети, которые идут на цепи синхронизации через ключевые элементы, вырабатывает разрешающие импульсы на ключевые элементы в зависимости от чередования подаваемого питающего напряжения так, чтобы на цепях синхронизации были напряжения необходимой последовательности для обеспечения нормальной работы каналов импульсно-фазового управления трехфазным тиристорным преобразователем. На чертеже (фиг.) приведено устройство для импульсно-фазового управления трехфазным тиристорным преобразователем. Устройство содержит формирователь последовательности импульсов 1, источник 2 постоянного напряжения, трехканальный распределитель импульсов 3, усилители 4 - 6 импульсов, силовую часть 7 трехфазного тиристорного преобразователя, датчик контроля фаз 8, блок сравнения фаз 9, ключевые элементы 10 - 13. Трехканальный распределитель импульсов 1 состоит из ключевого элемента 14, регулируемого порового элемента 15, управляемого источника тока 16, нуль-органа 17, генератора пилообразного напряжения 18, задающего генератора 19, ключа обнуления 20. Формирователь импульсов 3 состоит из цепей синхронизации 21 - 23 и распределителей импульсов 24 - 26. Усилители импульсов 4 - 6 состоят из усилителей 27 - 29 и цепей синхронизации 30 - 32. Устройство работает следующим образом. Ключевой элемент 14, регулируемый пороговый элемент 15, управляемый источник 16, нуль-орган 17, генератор пилообразного напряжения 18 и ключ обнуления 20 формируют последовательность импульсов, следующи х через 120°. Изменение фазы импульсов при изменении сигнала управления Uу обеспечивается в задающем генераторе 19. Датчик контроля фаз 8 вырабатывает сигнал разрешения, который снимается в случаях исчезновения одного, двух или трех фаз напряжения питающей сети, на блок сравнения фаз 9, который на основании сравнения сигналов двухфазных напряжений питающей сети, проходящих через ключевые элементы 10 - 13 так, чтобы на цепи синхронизации 21 - 23 подавались напряжения последовательности BCABCA ..., которая обеспечивает необходимое чередование фаз на цепях синхронизации 30 - 32 усилителей импульсов 4 - 6, а именно ABCABC ... Такое соответствие между этими последовательностями составляет способ управления, обеспечивающий стабилизацию угла регулирования при глубоких изменениях напряжения сети (до 50% Uном ), так как импульсы формируются и запоминаются в трехканальном распределителе импульсов 3 на полупериоде, предшествующем полупериоду выдачи импульсов из усилителей импульсов 4 - 6. В частности, при Uу = 0 угол задержки, устанавливаемый в задающем генераторе 19, не зависит в широких пределах от напряжения сети. Таким образом, предлагаемое устройство обеспечивает достижение поставленной цели за счет введения датчика контроля фаз 8, блока сравнения 9 и ключевых элементов 10 - 13.
