Установка для очищення діелектричних рідин від механічних домішок

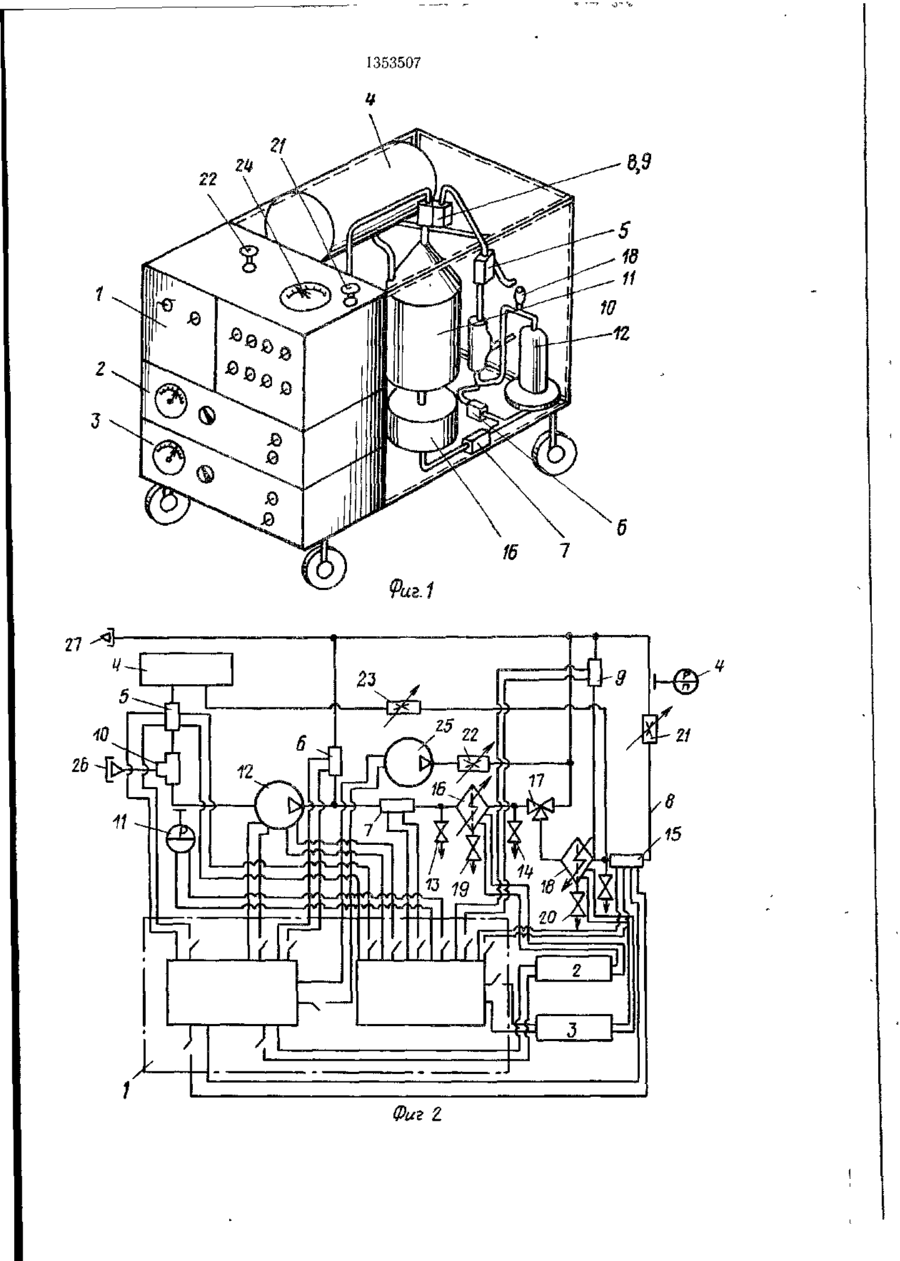

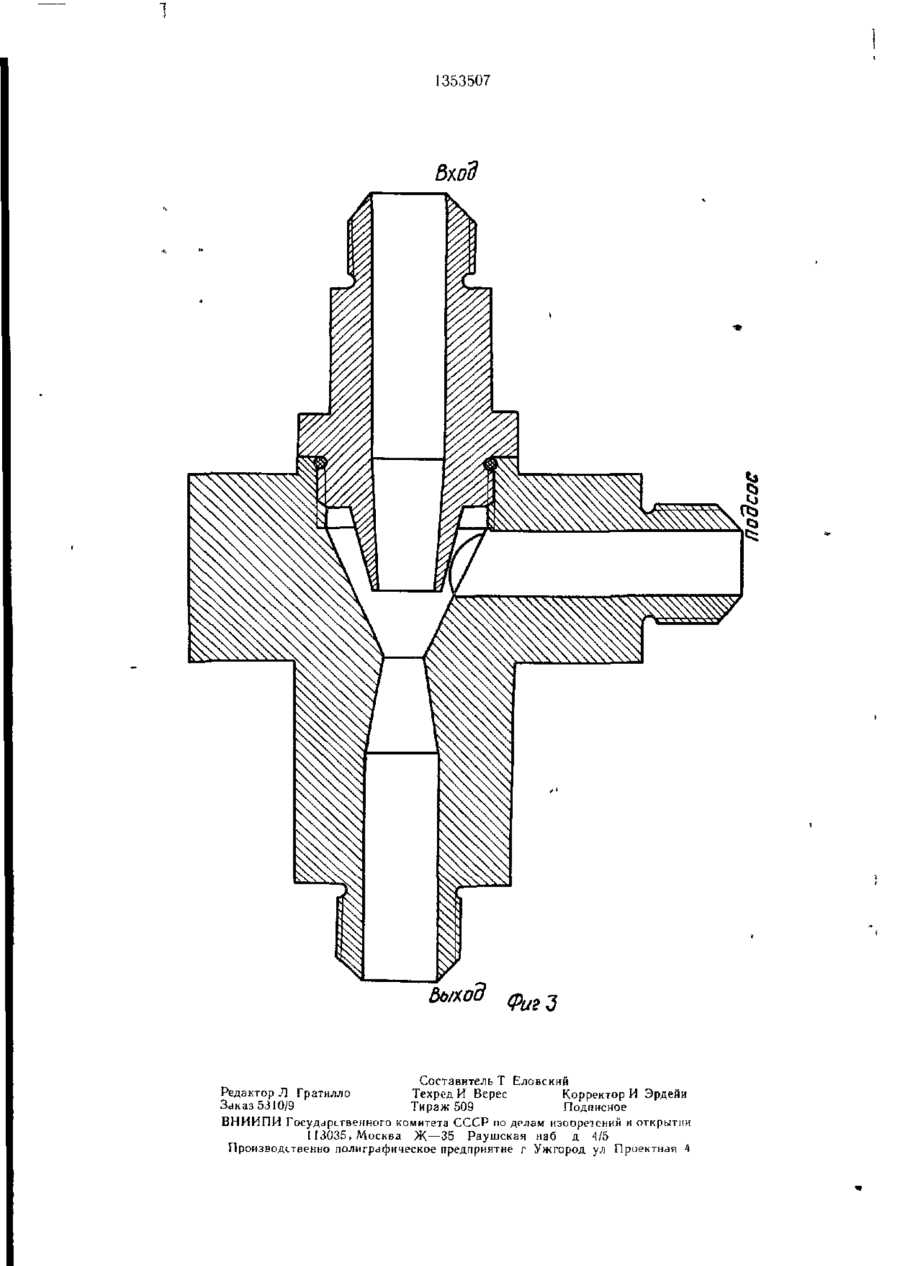

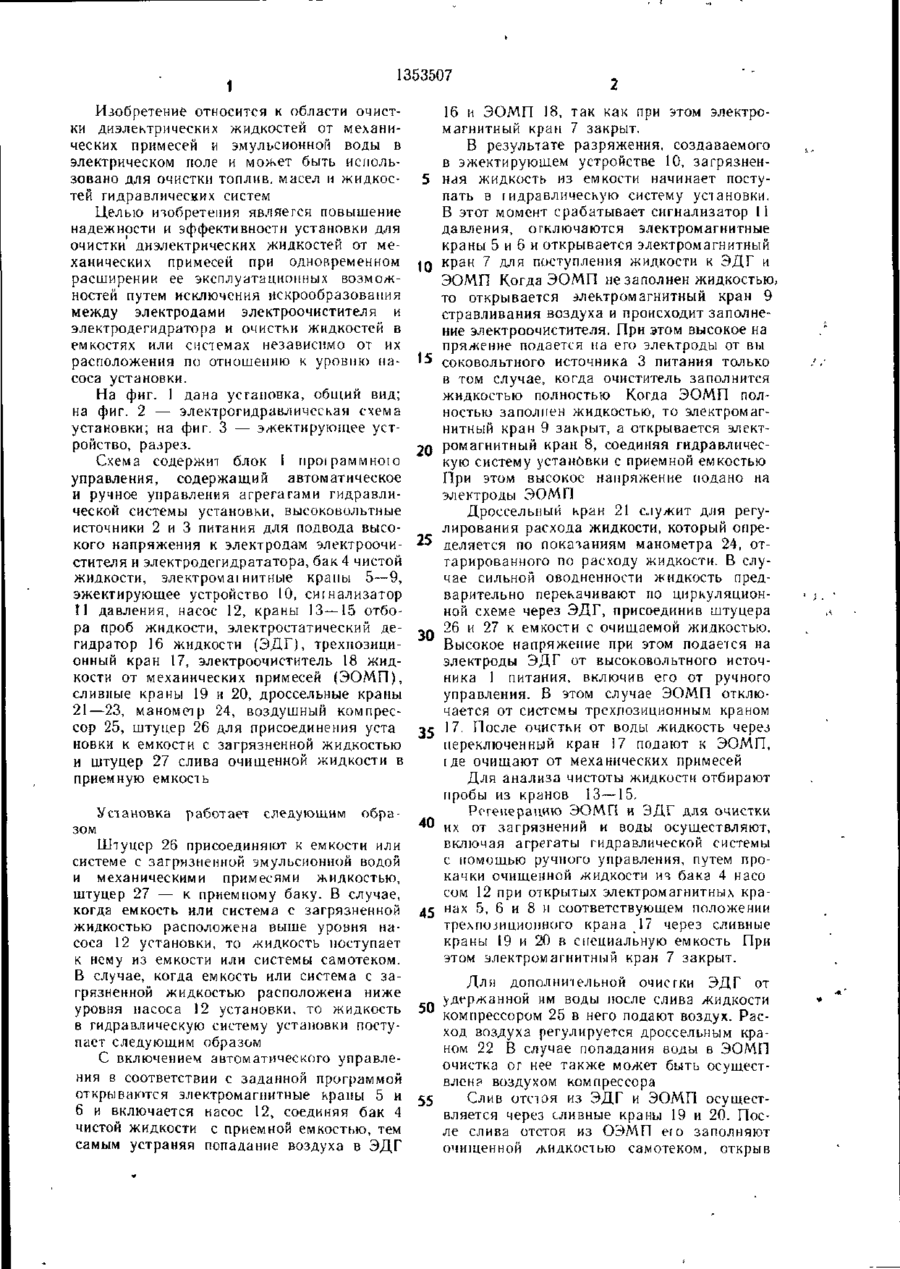

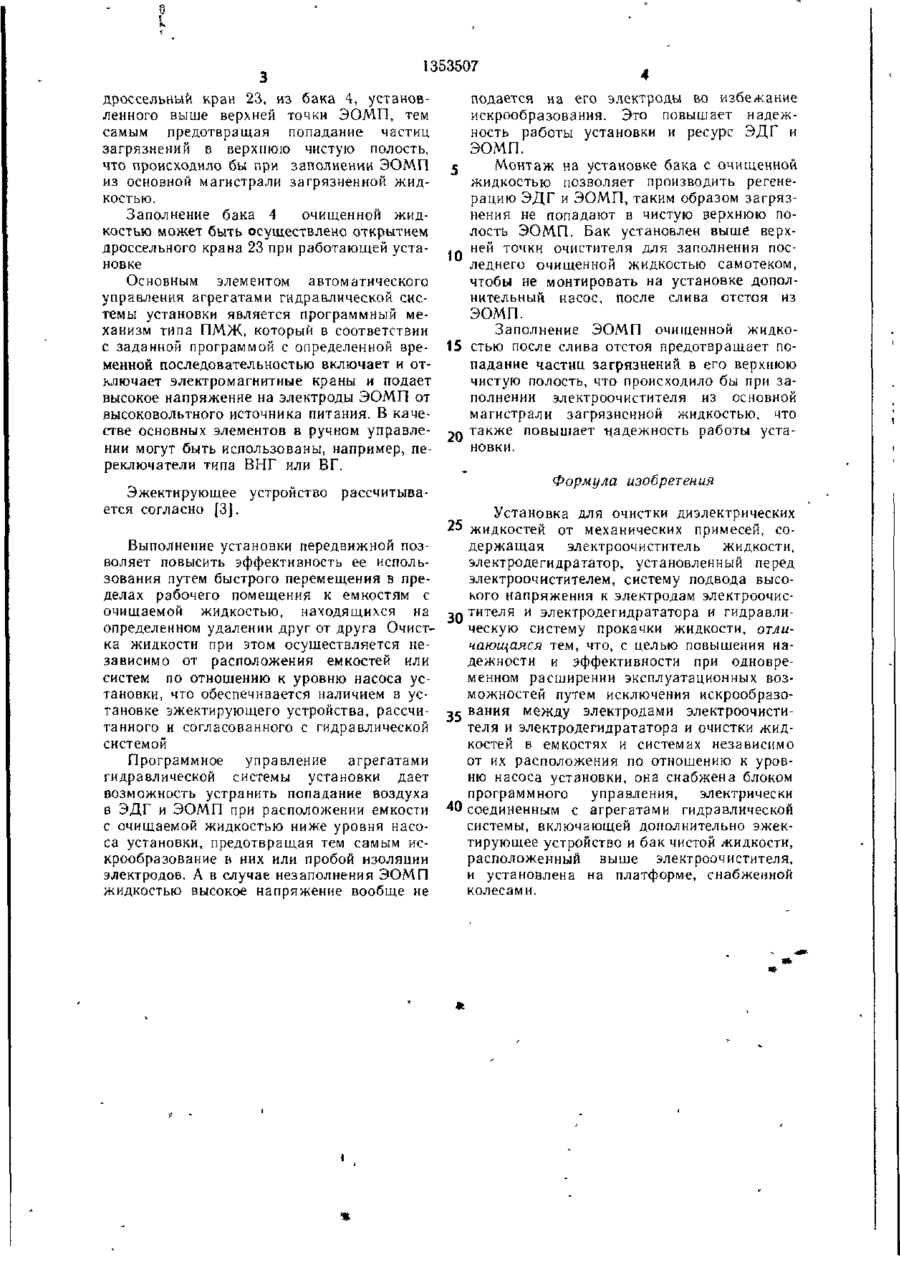

Изобретение относится к электроочистке диэлектрических жидкостей от механических примесей и эмульсионной воды в электрическом поле, может быть использовано для очистки топлив, масел и жидкостей гид равлических систем, и позволяет повысить надежность и эффективность использования установки при одновременном расширении эксплуатационных возможностей Установка снабжена блоком программного управления, содержащим автоматическое и ручное управление агрегатами гидравлической системы, включающей дополнительно эжектирующее устройство и бак чистой диэлектрической жидкости (воды), расположенный выше верхней точки электроочистителя, и установлена на платформе, снабженной колесами. Установка содержит электроочиститель жидкости, электродегидратор, установленный перед электроочистителем, систему подвода высокого напряжения к электродам электроочистителя и электродегидратора и гидравлическую систему прокачки жидкости, включающую электромагнитные краны, краны отбора проб диэлектрической жидкости, сигнализатор давления, насос, трехпозиционный кран, сливные и дроссельные краны, манометр, воздушный компрессор, штуцер для присоединения установки к емкости или системе с загрязненной диэлектрической жидкостью и штуцер слива очищенной диэлектрической жидкости в приемную емкость. 3 ил. 00 ел GO От о 1 1353507 Изобретение относится к области очистки диэлектрических жидкостей от механических примесей и эмульсионной воды в электрическом поле и может быть использовано для очистки топлив. масел и жидкостей гидравлических систем Целью изобретения является повышение надежности и эффективности установки для очистки диэлектрических жидкостей от механических примесей при одновременном расширении ее эксплуатационных возможностей путем исключения ценообразования между электродами электроочистителя и электродегидратора и очистки жидкостей в емкостях или системах независимо от их расположения по отношению к уровню насоса установки. На фиг. 1 дана установка, общий вид; на фиг. 2 — электрогидраьлическая схема установки; на фиг. 3 — эжектирующее устройство, разрез. Схема содержит блок І прої раммною управления, содержащий автоматическое и ручное управления агрегатами гидравлической системы установки, высоковольтные источники 2 и 3 питания для подвода высокого напряжения к электродам электроочистителя иэлектродегидрататора, бак 4 чистой жидкости, злектромаїнитные крапы 5—9, эжектирующее устройство 10, сиінализатор її давления, насос 12, краны 13—15 отбора проб жидкости, электростатический дегидратор 16 жидкости (ЭДГ), трехпозиционный кран 17, электроочиститель 18 жидкости от механических примесей (ЭОМП), сливные краны 19 и 20, дроссельные краны 21—23, манометр 24, воздушный компрессор 25, штуцер 26 для присоединения уста новки к емкости с загрязненной жидкостью и штуцер 27 слива очищенной жидкости в приемную емкость Установка работает следующим образом Штуцер 26 присоединяют к емкости или системе с загрязненной эмульсионной водой и механическими примесями жидкостью, штуцер 27 — к приемному баку. В случае, когда емкость или система с загрязненной жидкостью расположена выше уровня насоса 12 установки, то жидкость поступает к нему из емкости или системы самотеком. В случае, когда емкость или система с загрязненной жидкостью расположена ниже уровня насоса 12 установки, то жидкость в гидравлическую систему установки поступает следующим образом С включением автоматического управления в соответствии с заданной программой открываются электромагнитные ьрапы 5 и 6 и включается насос 12, соединяя бак 4 чистой жидкости с приемной емкостью, тем самым устраняя попадание воздуха в ЭДГ 5 IQ '5 20 25 30 40 45 16 и ЭОМП 18, так как при этом электромагнитный кран 7 закрыт. В результате разряжения, создаваемого в эжектирующем устройстве 10, загрязненная жидкость из емкости начинает поступать в гидравлическую систему установки. В этот момент срабатывает сигнализатор 11 давления, отключаются электромагнитные краны 5 и 6 и открывается электромагнитный кран 7 для поступления жидкости к ЭДГ и ЭОМП Когда ЭОМП не заполнен жидкостью, то открывается электромагнитный кран 9 стравливания воздуха и происходит заполнение электроочистителя. При этом высокое на пряжение подается на его электроды от вы соковольтного источника 3 питания только в том случае, когда очиститель заполнится жидкостью полностью Когда ЭОМП полностью заполнен жидкостью, то электромагнитный кран 9 закрыт, а открывается электромагнитный кран 8, соединяя гидравлическую систему установки с приемной емкостью При этом высокое напряжение подано на электроды ЭОМП Дроссельный кран 21 служит для регулирования расхода жидкости, который определяется по показаниям манометра 24, оттарированного по расходу жидкости. В случае сильной оводненности жидкость предварительно перекачивают по циркуляционной схеме через ЭДГ, присоединив штуцера 26 и 27 к емкости с очищаемой жидкостью. Высокое напряжение при этом подается на электроды ЭДГ от высоковольтного источника 1 питания, включив его от ручного управления. В этом случае ЭОМП отключается от системы трехпозиционным краном 17. После очистки от воды жидкость через переключенный кран і7 подают к ЭОМП, іде очищают от механических примесей Для анализа чистоты жидкости отбирают пробы из кранов 13—15. Регенерацию ЭОМП и ЭДГ для очистки их от загрязнений и воды осуществляют, включая агрегаты гидравлической системы с помощью ручного управления, путем прокачки очищенной жидкости из бака 4 насо сом 12 при открытых электромагнитных кран а х 5, 6 и 8 и соответствующем положении трехпозиционного крана 17 через сливные краны 19 и 20 в специальную емкость При этом электромагнитный кран 7 закрыт. Для дополнительной очистки ЭДГ от удержанной им воды после слива жидкости 50 компрессором 25 в него подают воздух. Расход воздуха регулируется дроссельным краном 22 В случае попадания воды в ЭОМП очистка от нее также может быть осуществлен? воздухом компрессора 55 Слив отстоя из ЭДГ и ЭОМП осуществляется через сливные краны 19 и 20. После слива отстоя из ОЭМП его заполняют очищенной жидкостью самотеком, открыв 1353507 подается на его электроды во избежание дроссельный кран 23, из бака 4, установискрообразования. Это повышает надежленного выше верхней точки ЭОМП, тем ность работы установки и ресурс ЭДГ и самым предотвращая попадание частиц ЭОМП. загрязнений в верхнюю чистую полость, что происходило бы при заполнении ЭОМП Монтаж на установке бака с очищенной из основной магистрали загрязненной жиджидкостью позволяет производить регенекостью. рацию ЭДГ и ЭОМП, таким образом загрязнения не попадают в чистую верхнюю поЗаполнение бака 4 очищенной жидлость ЭОМП. Бак установлен выше верхкостью может быть осуществлено открытием ней точки очистителя для заполнения посдроссельного крана 23 при работающей усталеднего очищенной жидкостью самотеком, новке чтобы не монтировать на установке дополОсновным элементом автоматического нительный насос, после слива отстоя из управления агрегатами гидравлической сисЭОМП. темы установки является программный механизм типа ПМЖ, который в соответствии Заполнение ЭОМП очищенной жидкос заданной программой с определенной вре- 15 стью после слива отстоя предотвращает поменной последовательностью включает и отпадание частиц загрязнении в его верхнюю ключает электромагнитные краны и подает чистую полость, что происходило бы при завысокое напряжение на электроды ЭОМП от полнении электроочистителя из основной высоковольтного источника питания. В качемагистрали загрязненной жидкостью, что стве основных элементов в ручном управле- 2Q также повышает -надежность работы устании могут быть использованы, например, пеновки. реключатели типа ВНГ или ВГ. Формула изобретения Эжектирующее устройство рассчитывается согласно [3]. Установка для очистки диэлектрических 25 жидкостей от механических примесей, содержащая электроочиститель жидкости, Выполнение установки передвижной позэлектродегидрататор, установленный перед воляет повысить эффективность ее испольэлектроочистителем, систему подвода высозования путем быстрого перемещения в прекого напряжения к электродам электроочисделах рабочего помещения к емкостям с очищаемой жидкостью, находящихся на -an тителя и электродегидрататора и гидравлиопределенном удалении друг от друга " Очистческую систему прокачки жидкости, отлика жидкости при этом осуществляется нечающаяся тем, что, с целью повышения назависимо от расположения емкостей или дежности и эффективности при одновресистем по отношению к уровню насоса усменном расширении эксплуатационных возможностей путем исключения искрообразотановки, что обеспечивается наличием в установке эжектирующего устройства, рассчи- « вания между электродами электроочиститанного и согласованного с гидравлической теля и электродегидрататора и очистки жидсистемой костей в емкостях и системах независимо Программное управление агрегатами от их расположения по отношению к уровгидравлической системы установки дает ню насоса установки, онаснабжена блоком возможность устранить попадание воздуха программного управления, электрически в ЭДГ и ЭОМП при расположении емкости 40 соединенным с агрегатами гидравлической с очищаемой жидкостью ниже уровня насосистемы, включающей дополнительно эжекса установки, предотвращая тем самым истирующее устройство и бак чистой жидкости, крообразование в них или пробой изоляции расположенный выше электроочистителя, электродов. А в случае незаполнения ЭОМП и установлена на платформе, снабженной жидкостью высокое напряжение вообще не колесами. 22 Фиг Z 1353507 Вход Зшод ФигЗ Составитель Т Еловский Редактор Л Грзтилло Техрел И Верес Корректор И Эрдейи Заказ 5310/9 Тираж 509 Подписное ВНИИПИ Государственного комитета СССР по делам изооретений и открытии 113035, Москва Ж—35 Раушская наб д 4/5 Производственно полиграфическое предприятие г Ужгород ул Проектная 4
