Агрегат для прибирання гною на звірофермах

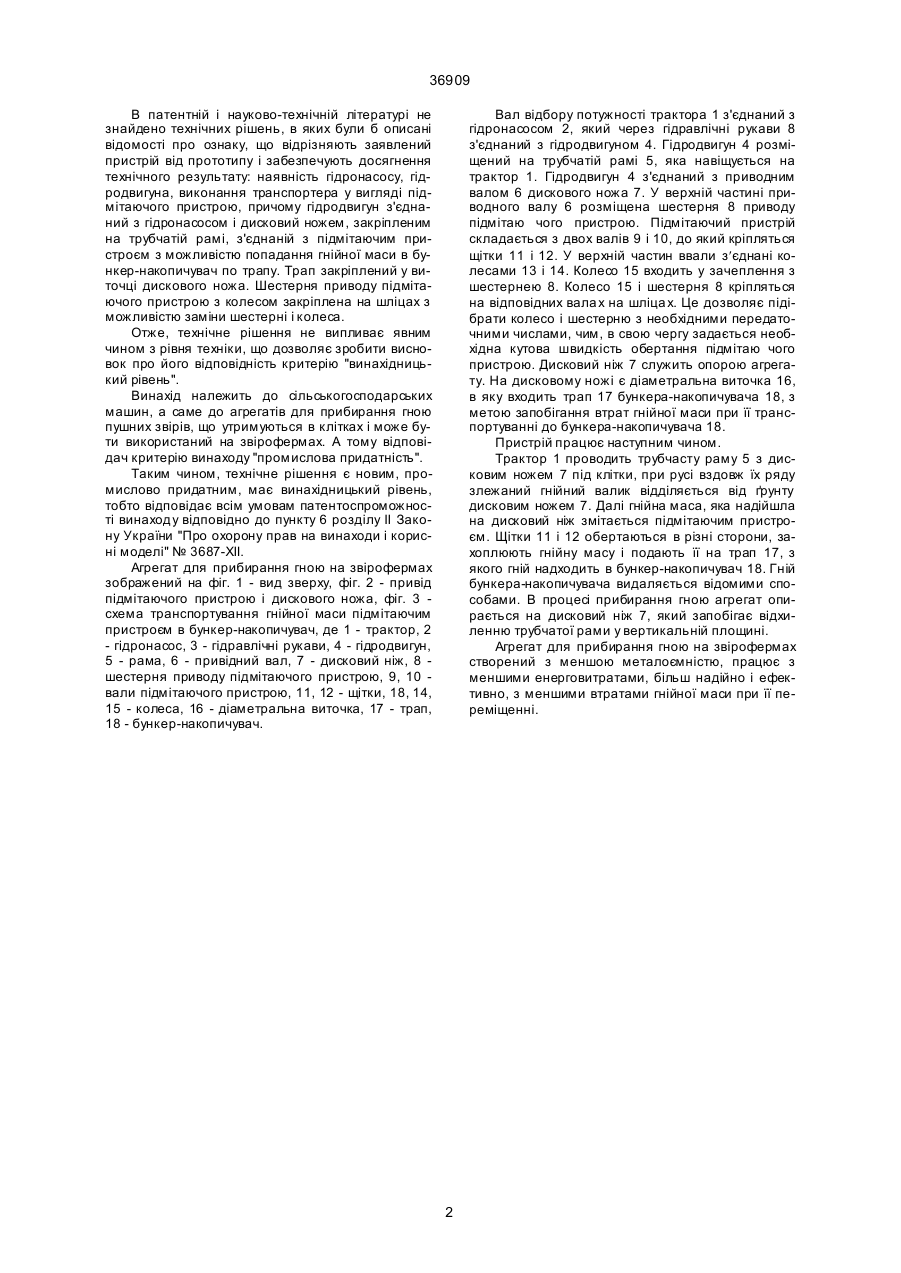

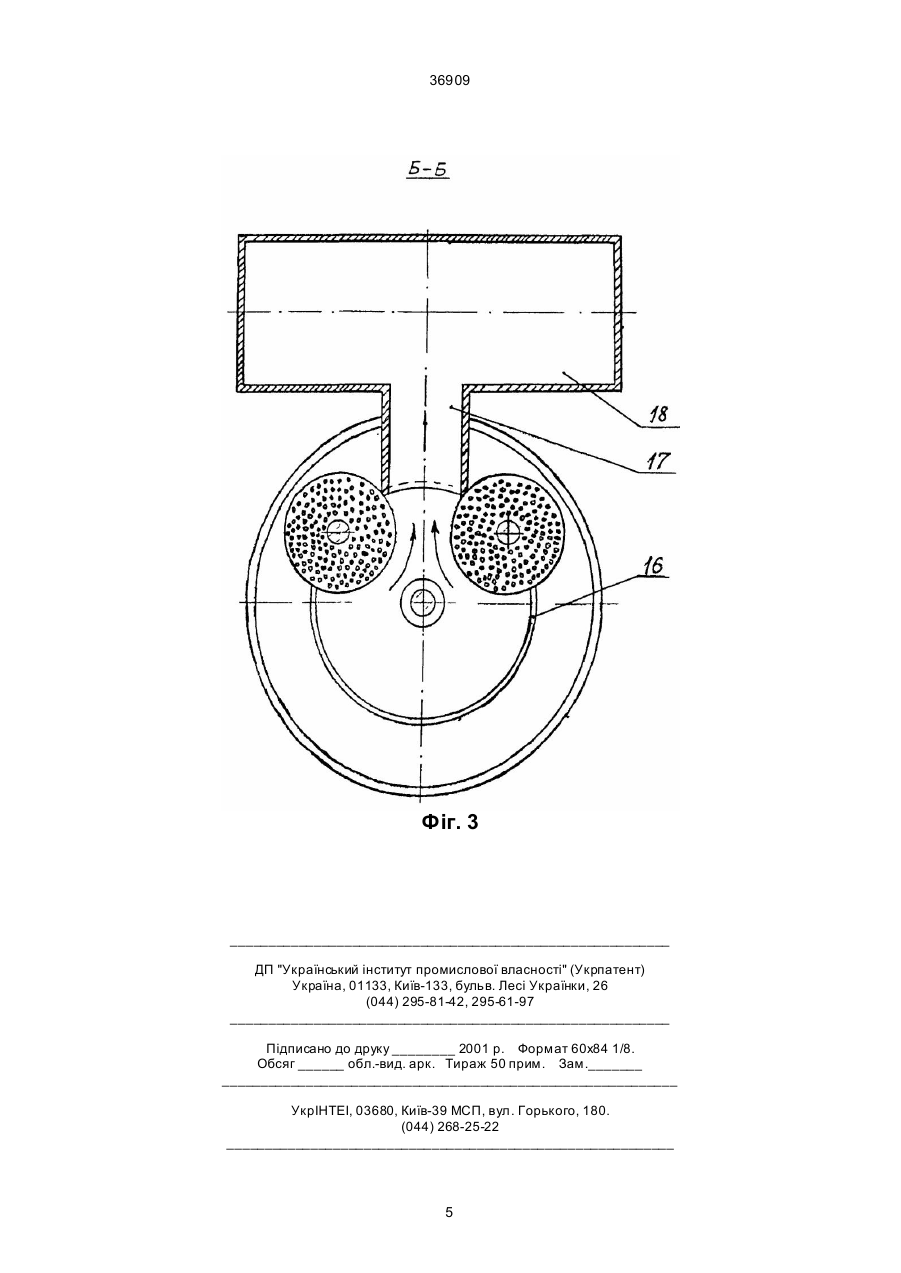

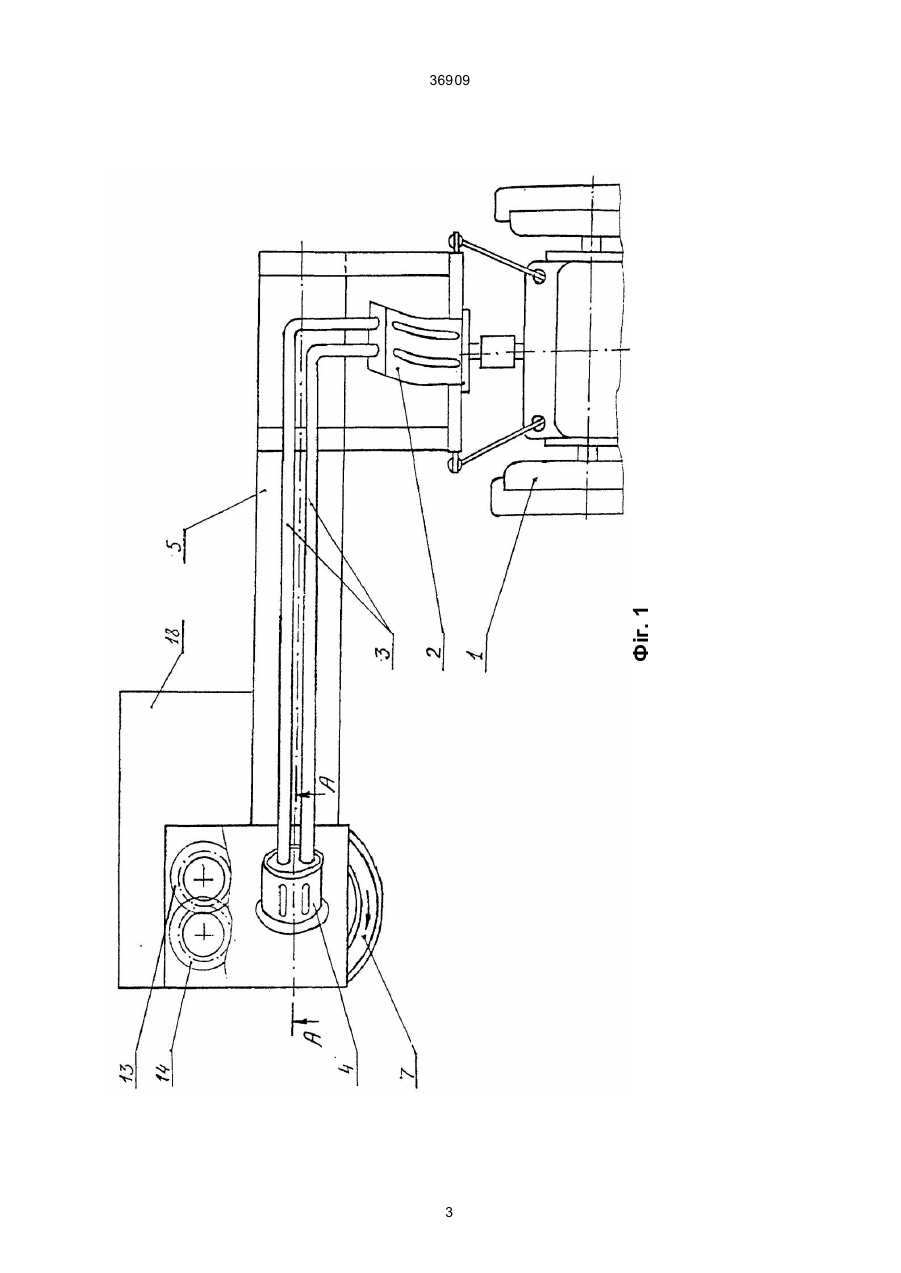

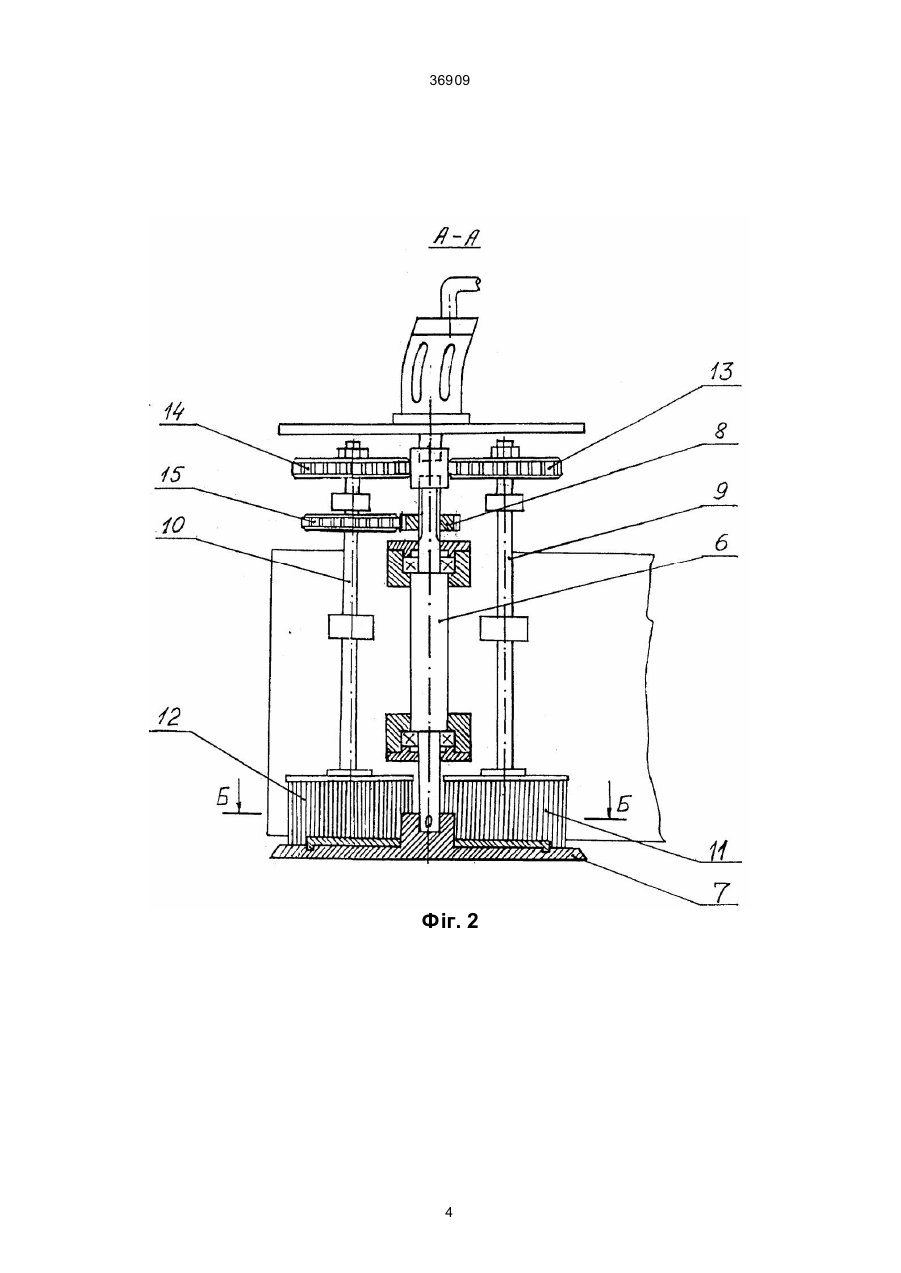

1. Агрегат для прибирання гною на звірофермах, який включає навішену на трактор раму з транспортером, трап, дисковий ніж, який відрізняється тим, що в нього введено додатково гідрона 36909 В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаку, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: наявність гідронасосу, гідродвигуна, виконання транспортера у вигляді підмітаючого пристрою, причому гідродвигун з'єднаний з гідронасосом і дисковий ножем, закріпленим на трубчатій рамі, з'єднаній з підмітаючим пристроєм з можливістю попадання гнійної маси в бункер-накопичувач по трапу. Трап закріплений у виточці дискового ножа. Шестерня приводу підмітаючого пристрою з колесом закріплена на шліцах з можливістю заміни шестерні і колеса. Отже, технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Винахід належить до сільськогосподарських машин, а саме до агрегатів для прибирання гною пушних звірів, що утримуються в клітках і може бути використаний на звірофермах. А тому відповідач критерію винаходу "промислова придатність". Таким чином, технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно до пункту 6 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" № 3687-ХІІ. Агрегат для прибирання гною на звірофермах зображений на фіг. 1 - вид зверху, фіг. 2 - привід підмітаючого пристрою і дискового ножа, фіг. 3 схема транспортування гнійної маси підмітаючим пристроєм в бункер-накопичувач, де 1 - трактор, 2 - гідронасос, 3 - гідравлічні рукави, 4 - гідродвигун, 5 - рама, 6 - привідний вал, 7 - дисковий ніж, 8 шестерня приводу підмітаючого пристрою, 9, 10 вали підмітаючого пристрою, 11, 12 - щітки, 18, 14, 15 - колеса, 16 - діаметральна виточка, 17 - трап, 18 - бункер-накопичувач. Вал відбору потужності трактора 1 з'єднаний з гідронасосом 2, який через гідравлічні рукави 8 з'єднаний з гідродвигуном 4. Гідродвигун 4 розміщений на трубчатій рамі 5, яка навіщується на трактор 1. Гідродвигун 4 з'єднаний з приводним валом 6 дискового ножа 7. У верхній частині приводного валу 6 розміщена шестерня 8 приводу підмітаю чого пристрою. Підмітаючий пристрій складається з двох валів 9 і 10, до який кріпляться щітки 11 і 12. У верхній частин ввали з¢єднані колесами 13 і 14. Колесо 15 входить у зачеплення з шестернею 8. Колесо 15 і шестерня 8 кріпляться на відповідних вала х на шліца х. Це дозволяє підібрати колесо і шестерню з необхідними передаточними числами, чим, в свою чергу задається необхідна кутова швидкість обертання підмітаю чого пристрою. Дисковий ніж 7 служить опорою агрегату. На дисковому ножі є діаметральна виточка 16, в яку входить трап 17 бункера-накопичувача 18, з метою запобігання втрат гнійної маси при її транспортуванні до бункера-накопичувача 18. Пристрій працює наступним чином. Трактор 1 проводить трубчасту раму 5 з дисковим ножем 7 під клітки, при русі вздовж їх ряду злежаний гнійний валик відділяється від ґрунту дисковим ножем 7. Далі гнійна маса, яка надійшла на дисковий ніж змітається підмітаючим пристроєм. Щітки 11 і 12 обертаються в різні сторони, захоплюють гнійну масу і подають її на трап 17, з якого гній надходить в бункер-накопичувач 18. Гній бункера-накопичувача видаляється відомими способами. В процесі прибирання гною агрегат опирається на дисковий ніж 7, який запобігає відхиленню трубчатої рами у вертикальній площині. Агрегат для прибирання гною на звірофермах створений з меншою металоємністю, працює з меншими енерговитратами, більш надійно і ефективно, з меншими втратами гнійної маси при її переміщенні. 2 Фіг. 1 36909 3 36909 Фіг. 2 4 36909 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
