Спосіб дослідження фізичної надійності структури панчішно-шкарпеткових виробів

Номер патенту: 38025

Опубліковано: 15.05.2001

Автор: Кочеткова Ольга Володимирівна

Завантажити PDF файл.

Текст

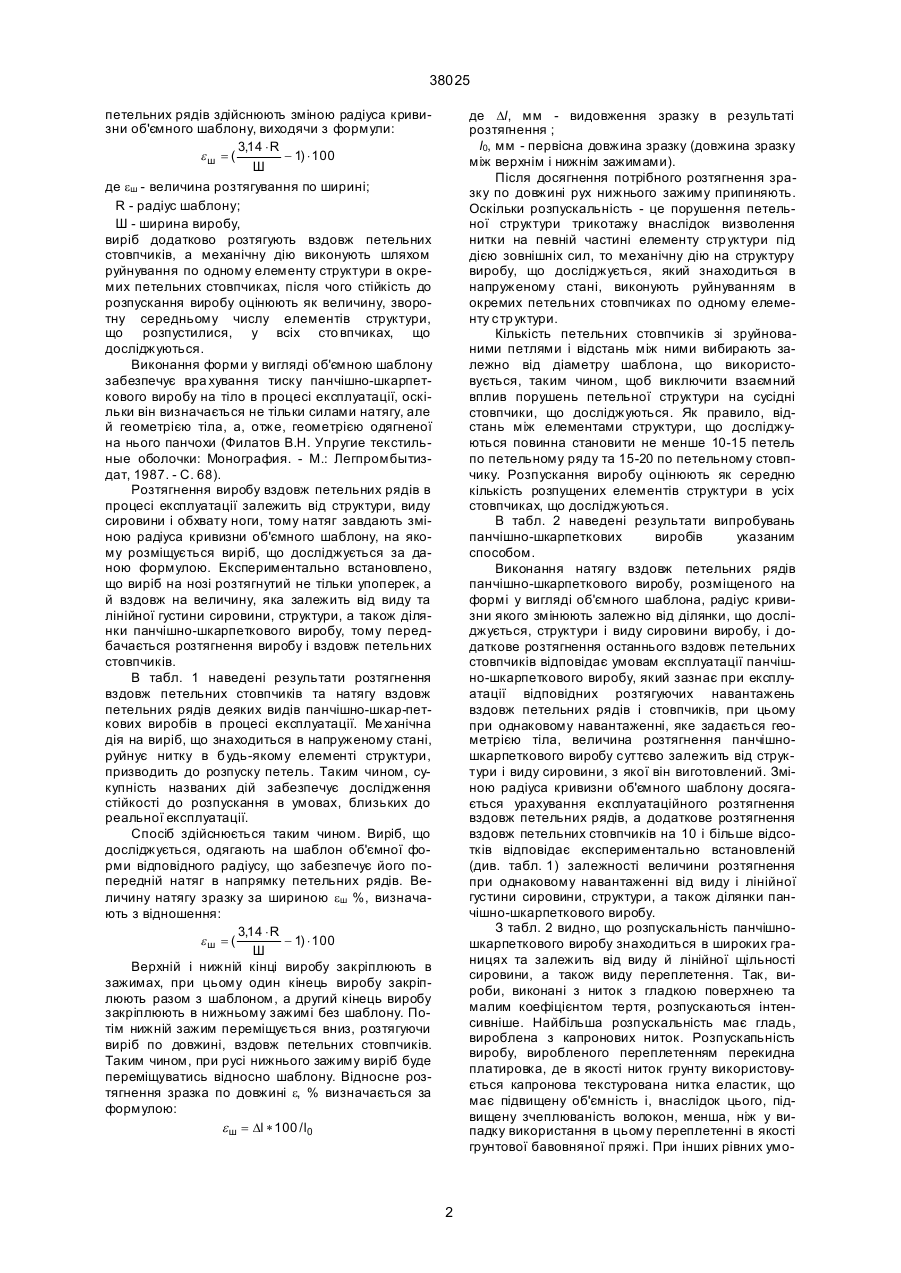

Спосіб дослідження фізичної надійності панчішно-шкарпеткових виробів, який включає розміщення виробу на формі, його натяг вздовж петельних рядів та механічну дію на нього, який відрізняється тим, що форму виконують у вигляді об'ємного шаблону, натяг вздовж петельних рядів 38025 де Dl, мм - видовження зразку в результаті розтягнення ; l0, мм - первісна довжина зразку (довжина зразку між верхнім і нижнім зажимами). Після досягнення потрібного розтягнення зразку по довжині рух нижнього зажиму припиняють. Оскільки розпускальність - це порушення петельної структури трикотажу внаслідок визволення нитки на певній частині елементу стр уктури під дією зовнішніх сил, то механічну дію на структуру виробу, що досліджується, який знаходиться в напруженому стані, виконують руйнуванням в окремих петельних стовпчиках по одному елементу стр уктури. Кількість петельних стовпчиків зі зруйнованими петлями і відстань між ними вибирають залежно від діаметру шаблона, що використовується, таким чином, щоб виключити взаємний вплив порушень петельної структури на сусідні стовпчики, що досліджуються. Як правило, відстань між елементами структури, що досліджуються повинна становити не менше 10-15 петель по петельному ряду та 15-20 по петельному стовпчику. Розпускання виробу оцінюють як середню кількість розпущених елементів структури в усіх стовпчиках, що досліджуються. В табл. 2 наведені результати випробувань панчішно-шкарпеткових виробів указаним способом. Виконання натягу вздовж петельних рядів панчішно-шкарпеткового виробу, розміщеного на формі у вигляді об'ємного шаблона, радіус кривизни якого змінюють залежно від ділянки, що досліджується, структури і виду сировини виробу, і додаткове розтягнення останнього вздовж петельних стовпчиків відповідає умовам експлуатації панчішно-шкарпеткового виробу, який зазнає при експлуатації відповідних розтягуючих навантажень вздовж петельних рядів і стовпчиків, при цьому при однаковому навантаженні, яке задається геометрією тіла, величина розтягнення панчішношкарпеткового виробу суттєво залежить від структури і виду сировини, з якої він виготовлений. Зміною радіуса кривизни об'ємного шаблону досягається урахування експлуатаційного розтягнення вздовж петельних рядів, а додаткове розтягнення вздовж петельних стовпчиків на 10 і більше відсотків відповідає експериментально встановленій (див. табл. 1) залежності величини розтягнення при однаковому навантаженні від виду і лінійної густини сировини, структури, а також ділянки панчішно-шкарпеткового виробу. З табл. 2 видно, що розпускальність панчішношкарпеткового виробу знаходиться в широких границях та залежить від виду й лінійної щільності сировини, а також виду переплетення. Так, вироби, виконані з ниток з гладкою поверхнею та малим коефіцієнтом тертя, розпускаються інтенсивніше. Найбільша розпускальність має гладь, вироблена з капронових ниток. Розпускапьність виробу, виробленого переплетенням перекидна платировка, де в якості ниток грунту використовується капронова текстурована нитка еластик, що має підвищену об'ємність і, внаслідок цього, підвищену зчеплюваність волокон, менша, ніж у випадку використання в цьому переплетенні в якості грунтової бавовняної пряжі. При інших рівних умо петельних рядів здійснюють зміною радіуса кривизни об'ємного шаблону, виходячи з формули: 3,14 × R eш = ( - 1) × 100 Ш де eш - величина розтягування по ширині; R - радіус шаблону; Ш - ширина виробу, виріб додатково розтягують вздовж петельних стовпчиків, а механічну дію виконують шляхом руйнування по одному елементу структури в окремих петельних стовпчиках, після чого стійкість до розпускання виробу оцінюють як величину, зворотну середньому числу елементів структури, що розпустилися, у всіх сто впчиках, що досліджуються. Виконання форми у вигляді об'ємною шаблону забезпечує вра хування тиску панчішно-шкарпеткового виробу на тіло в процесі експлуатації, оскільки він визначається не тільки силами натягу, але й геометрією тіла, а, отже, геометрією одягненої на нього панчохи (Филатов В.Н. Упругие текстильные оболочки: Монография. - М.: Легпромбытиздат, 1987. - С. 68). Розтягнення виробу вздовж петельних рядів в процесі експлуатації залежить від структури, виду сировини і обхвату ноги, тому натяг завдають зміною радіуса кривизни об'ємного шаблону, на якому розміщується виріб, що досліджується за даною формулою. Експериментально встановлено, що виріб на нозі розтягнутий не тільки упоперек, а й вздовж на величину, яка залежить від виду та лінійної густини сировини, структури, а також ділянки панчішно-шкарпеткового виробу, тому передбачається розтягнення виробу і вздовж петельних стовпчиків. В табл. 1 наведені результати розтягнення вздовж петельних стовпчиків та натягу вздовж петельних рядів деяких видів панчішно-шкар-петкових виробів в процесі експлуатації. Ме ханічна дія на виріб, що знаходиться в напруженому стані, руйнує нитку в будь-якому елементі структури, призводить до розпуску петель. Таким чином, сукупність названих дій забезпечує дослідження стійкості до розпускання в умовах, близьких до реальної експлуатації. Спосіб здійснюється таким чином. Виріб, що досліджується, одягають на шаблон об'ємної форми відповідного радіусу, що забезпечує його попередній натяг в напрямку петельних рядів. Величину натягу зразку за шириною eш %, визначають з відношення: 3,14 × R eш = ( - 1) × 100 Ш Верхній і нижній кінці виробу закріплюють в зажимах, при цьому один кінець виробу закріплюють разом з шаблоном, а другий кінець виробу закріплюють в нижньому зажимі без шаблону. Потім нижній зажим переміщується вниз, розтягуючи виріб по довжині, вздовж петельних стовпчиків. Таким чином, при русі нижнього зажиму виріб буде переміщуватись відносно шаблону. Відносне розтягнення зразка по довжині e, % визначається за формулою: e ш = Dl * 100 / l0 2 38025 вах переплетення з більш складною структурою, що характеризується більшою кількістю взаємних точок контакту, характеризується меншою розпускальністю. Так, розпускальність трикотажу ажурного переплетення менша, ніж перекидного платированого і пресового. Випробування виробів способом, що пропонується, характеризуються високою вірогідністю, тому спосіб може бути використаний для характеристики одного з найголовніших показників надійності структури панчішно-шкарпеткового виробу стійкості розпусканню. 3 38025 Таблиця 1 Розтяжність жіночих колготок по довжині і ширині в процесі експлуатації, % Ділянка виробу Слід Шийка Паголінок (коліно) Паголінок (1/ 3 с тегн а) Торс Вид сировини Дов. Шир. Дов. Шир Дов Шир 40 80 30 60 40 20 60 90 50 50 40 40 60 100 40 74 40 70 140 100 60 94 66 60 100 80 100 140 20 100 87% елас88% елас86% еластик, 11% тик, 12% тик, 14% лайкра лайкра лайкра Дов. Шир 80 40 20 60 200 100 40 140 80 100 84% еластик, 13% лайкра Дов. Шир 14 52 12 50 14 40 20 58 20 46 90% еластик 10% лайкра Дов. Шир Дов. Шир До в. Шир Дов Шир 64 51 80 64 10 30 10 50 126 60 136 64 14 40 80 60 120 70 134 86 10 46 40 70 112 144 120 150 24 54 30 140 60 186 90 234 20 100 20 140 95% елас- 95% елас- 76% елас- 76% еластик, 5% тик, 5% тик, 24% тик, 24% лайкра лайкра ел ас т ан ел ас т ан Дов. Шир Дов, Шир 20 30 77 77 30 40 78 1 0 8) 60 60 95 170 40 100 63 260 40 140 66 202 76% елас- 100% елатик, 24% стик лівої" еластан і правої крутки 38025 4 38025 Таблиця 2 Середнє число зруйнованих елементів структури Платировка перекидна : х/б Пресове переГладь: капГладь: х/б № Розтяг по 72текс*2 (платировочна нитка)+ плетення: х/б 72 ронова нитка 18,5текс п/п довжині, % (грунтова нитка) текс*2 5текс*6 х/б 72текс Еластик 10 текс 1 3,7 1,0 1,0 1,0 5,0 1,5 2 7,4 1,8 1,0 1,0 25,5 1,5 3 11,1 2,7 1,0 1,0 48,7 1,5 4 14, 8 2,7 1,0 1,7 82,3 2,2 5 18, 5 3,3 1,0 1,8 109,3 3,5 6 22, 2 3,5 1,0 3,0 133,7 4,5 7 29,6 4,5 1,3 3,8 188,5 6,0 8 33,3 5,0 1,7 5,3 200,3 6,8 9 37,0 6,2 1,8 6,0 218,6 10,0 10 40,7 6,7 2,7 8,0 13,0 11 44,4 6,7 2,8 9,5 26,8 12 48,1 6,7 3,0 14,3 33,3 13 51,9 6,7 3,7 20,8 53,2 14 55,6 6,7 4,3 29,0 15 59,3 6,7 4,7 31,0 16 63,0 7,0 5,3 33,0 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5 Ажур: х/б 72текс*2 1,0 1,0 1,0 1,0 1,0 1,0 1,5 1,8 2,5 2,5 2,8 3,0 3,2 3,3 4,0 4,8

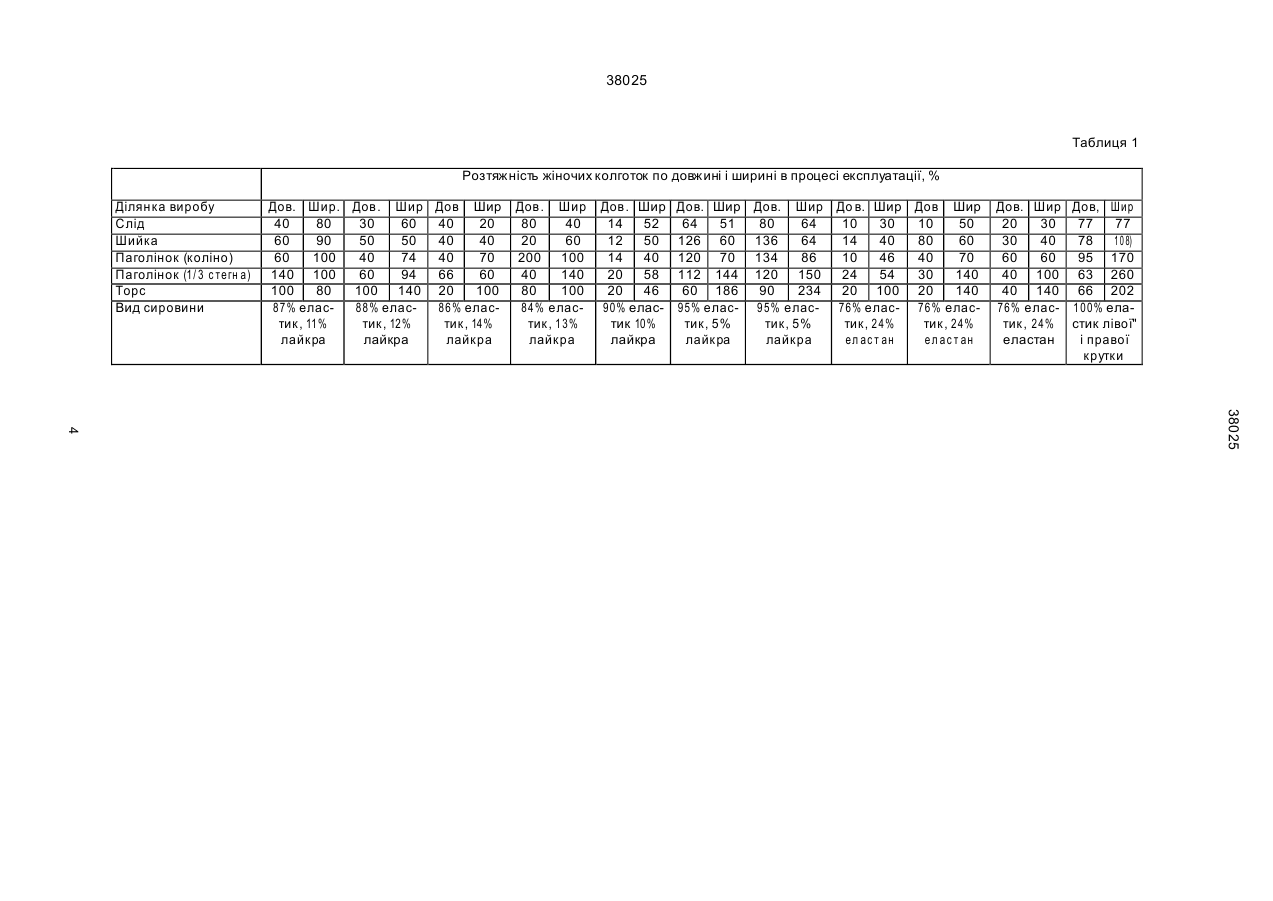

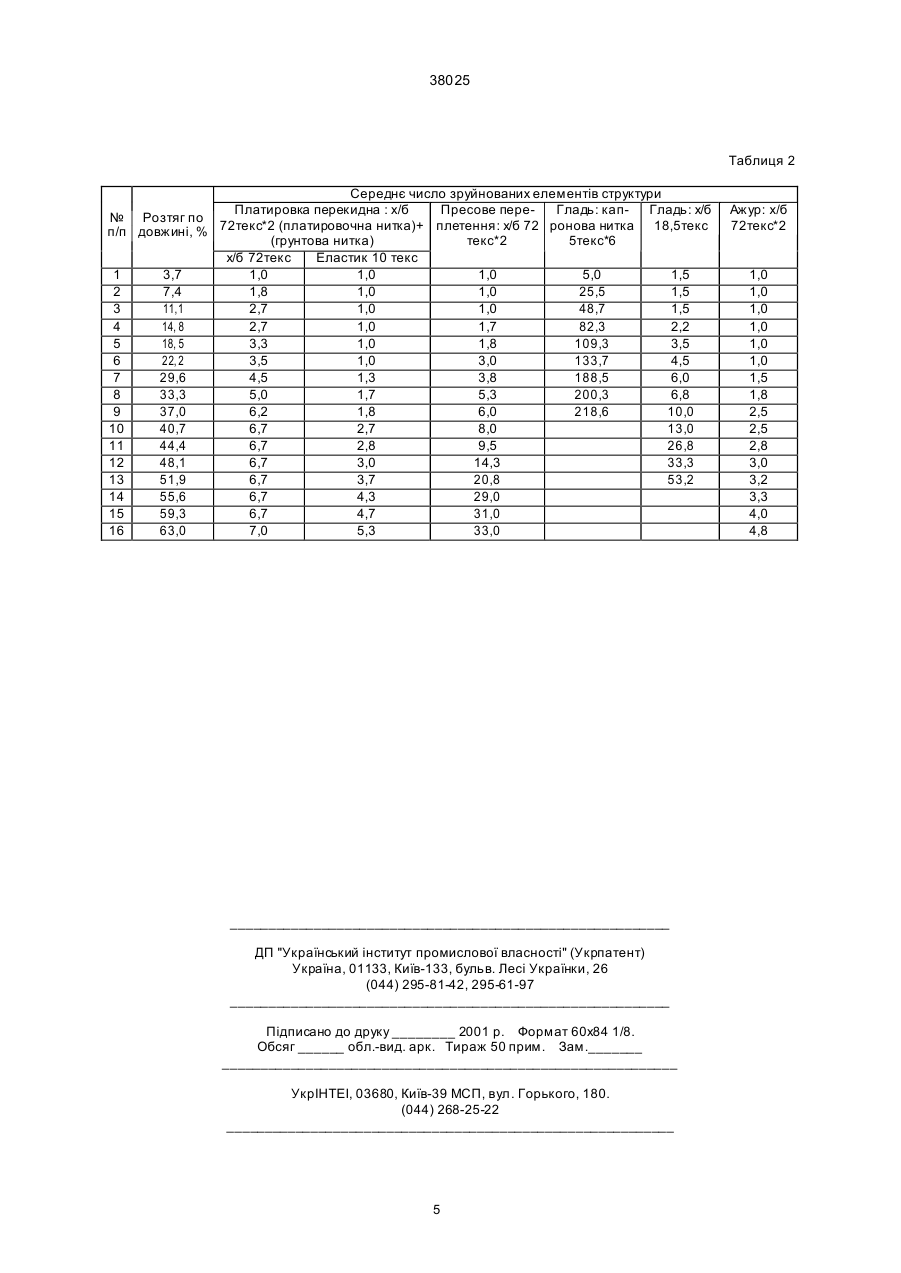

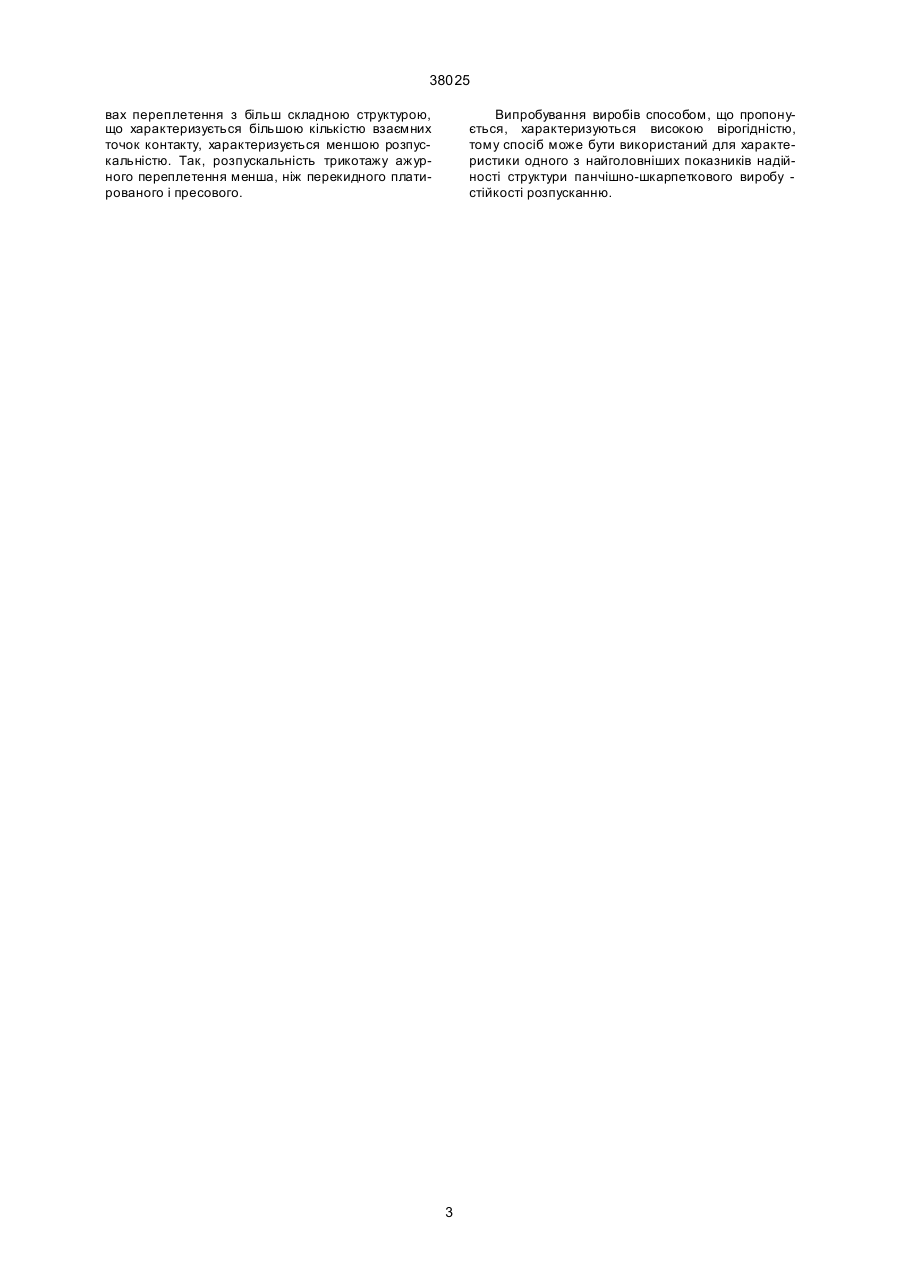

Дивитися

Додаткова інформація

Назва патенту англійською

Method for investigation of physical reliability of structure of legwear articles

Автори англійською

Kochetkova Olha Volodymyrivna

Назва патенту російською

Способ определения физической надежности структуры челочно-носочных изделий

Автори російською

Кочеткова Ольга Владимировна

МПК / Мітки

МПК: G01N 33/36, G01N 33/00

Мітки: дослідження, надійності, спосіб, виробів, фізичної, панчішно-шкарпеткових, структури
