Перерахунковий пристрій

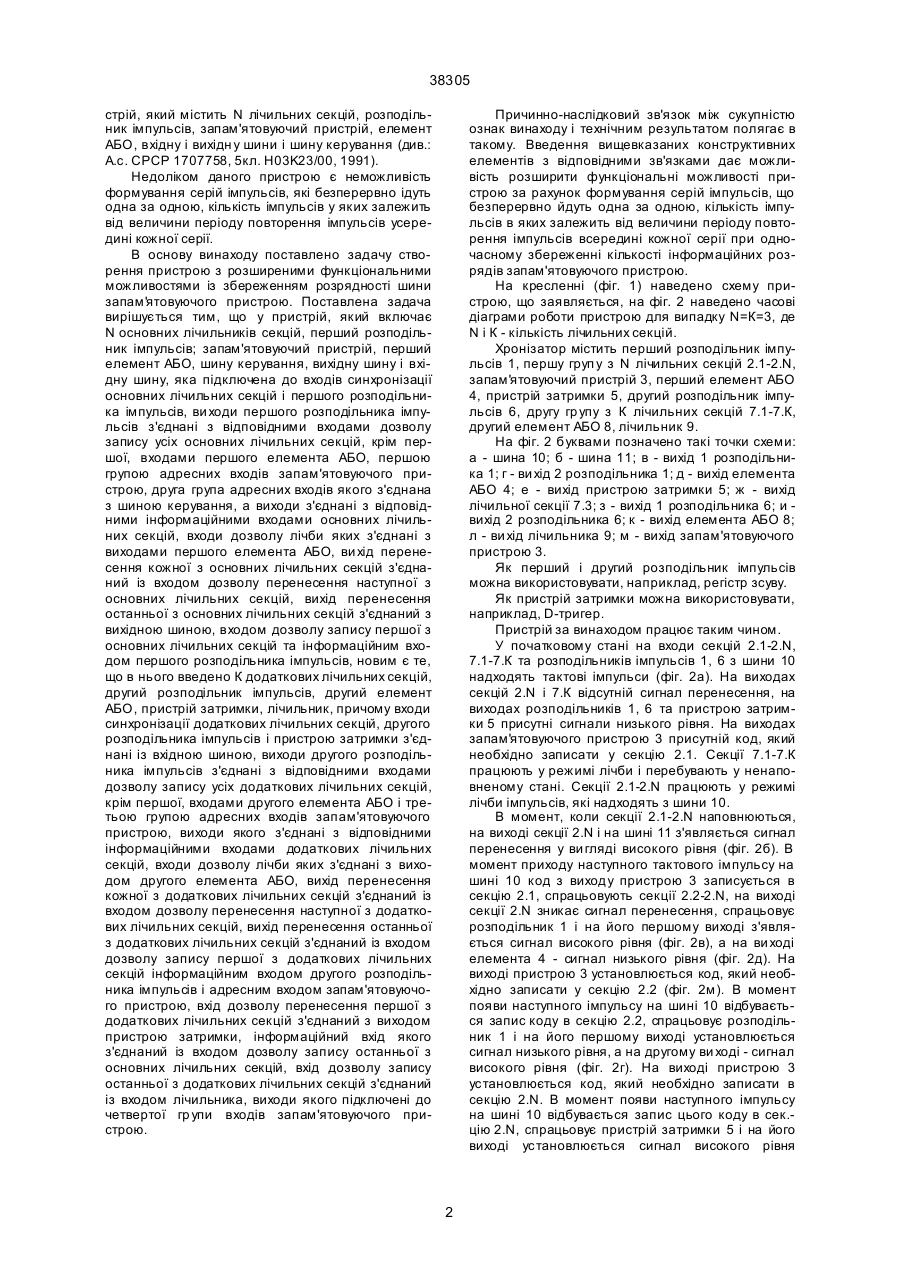

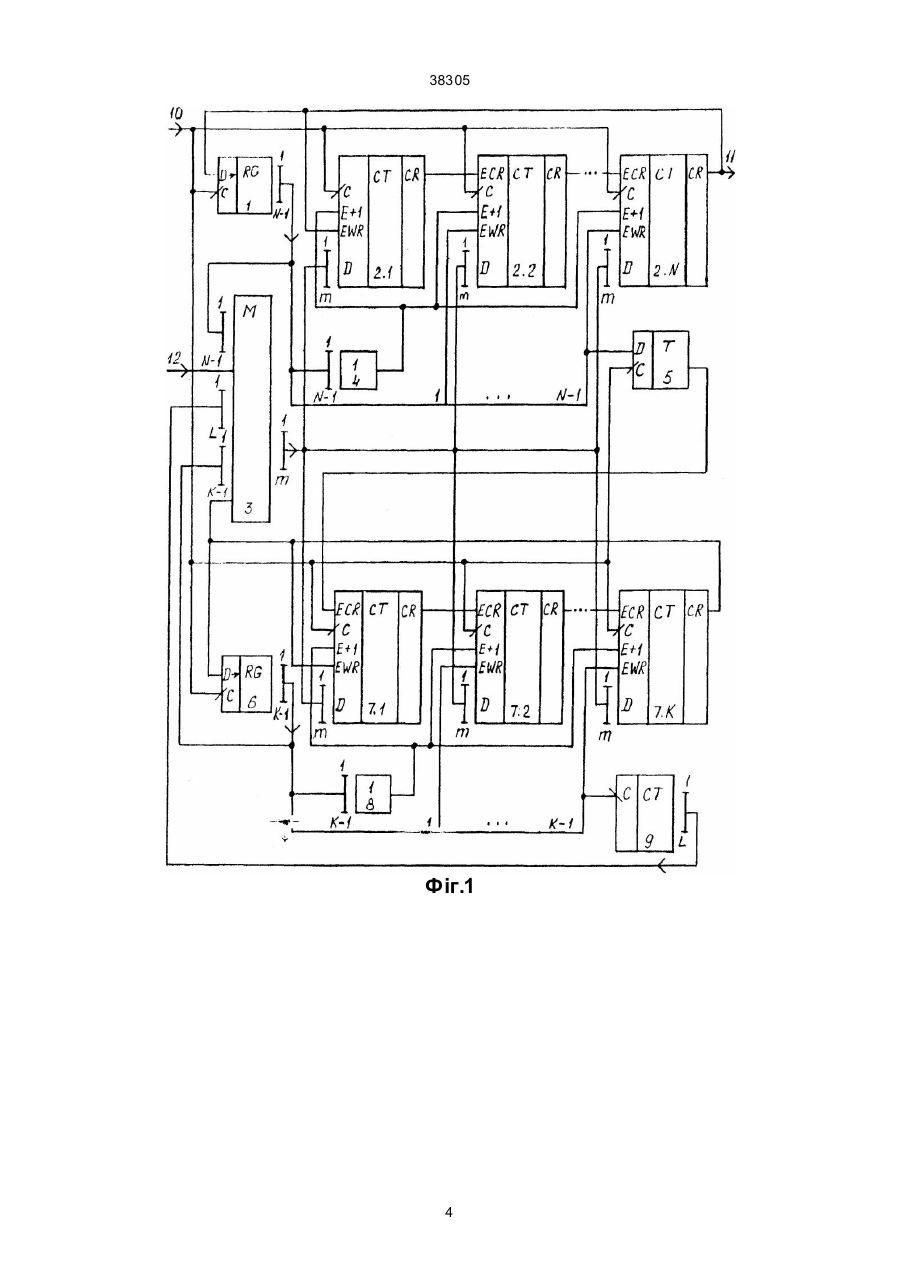

Перерахунковий пристрій, що містить N основних лічильних секцій, перший розподільник імпульсів, запам'ятовуючий пристрій, перший елемент АБО, шин у керування, вихідну шину і вхідну шину, яка підключена до входів син хронізації основних лічильних секцій і першого розподільника імпульсів, ви ходи першого розподільника імпульсів з'єднані з відповідними входами дозволу запису усіх основних лічильних секцій, крім першої, входами першого елемента АБО, першою гр упою адресних входів запам'ятовуючого пристрою, друга група адресних входів якого з'єднана з шиною керування, а виходи з'єднані з відповідними інформаційними входами основних лічильних секцій, входи дозволу лічби яких з'єднані з виходами першого елемента АБО, ви хід перенесення кожної з основних лічильних секцій з'єднаний із входом дозволу перенесення наступної з основних лічильних секцій, вихід перенесення останньої з основних лічильних секцій з'єднаний з вихідною шиною, входом дозволу запису першої з основних лічильних секцій та інформаційним входом першого розподільника імпульсів, що відрізняє ться тим, що в нього A (54) ПЕРЕРАХУНКОВИЙ ПРИСТРІЙ 38305 стрій, який містить N лічильних секцій, розподільник імпульсів, запам'ятовуючий пристрій, елемент АБО, вхідну і вихідн у шини і шину керування (див.: А.с. СРСР 1707758, 5кл. H03K23/00, 1991). Недоліком даного пристрою є неможливість формування серій імпульсів, які безперервно ідуть одна за одною, кількість імпульсів у яких залежить від величини періоду повторення імпульсів усередині кожної серії. В основу винаходу поставлено задачу створення пристрою з розширеними функціональними можливостями із збереженням розрядності шини запам'ятовуючого пристрою. Поставлена задача вирішується тим, що у пристрій, який включає N основних лічильників секцій, перший розподільник імпульсів; запам'ятовуючий пристрій, перший елемент АБО, шину керування, вихідну шину і вхідну шину, яка підключена до входів синхронізації основних лічильних секцій і першого розподільника імпульсів, ви ходи першого розподільника імпульсів з'єднані з відповідними входами дозволу запису усіх основних лічильних секцій, крім першої, входами першого елемента АБО, першою групою адресних входів запам'ятовуючого пристрою, друга група адресних входів якого з'єднана з шиною керування, а виходи з'єднані з відповідними інформаційними входами основних лічильних секцій, входи дозволу лічби яких з'єднані з виходами першого елемента АБО, ви хід перенесення кожної з основних лічильних секцій з'єднаний із входом дозволу перенесення наступної з основних лічильних секцій, вихід перенесення останньої з основних лічильних секцій з'єднаний з вихідною шиною, входом дозволу запису першої з основних лічильних секцій та інформаційним входом першого розподільника імпульсів, новим є те, що в нього введено К додаткових лічильних секцій, другий розподільник імпульсів, другий елемент АБО, пристрій затримки, лічильник, причому входи синхронізації додаткових лічильних секцій, другого розподільника імпульсів і пристрою затримки з'єднані із вхідною шиною, виходи другого розподільника імпульсів з'єднані з відповідними входами дозволу запису усіх додаткових лічильних секцій, крім першої, входами другого елемента АБО і третьою групою адресних входів запам'ятовуючого пристрою, виходи якого з'єднані з відповідними інформаційними входами додаткових лічильних секцій, входи дозволу лічби яких з'єднані з виходом другого елемента АБО, вихід перенесення кожної з додаткових лічильних секцій з'єднаний із входом дозволу перенесення наступної з додаткових лічильних секцій, вихід перенесення останньої з додаткових лічильних секцій з'єднаний із входом дозволу запису першої з додаткових лічильних секцій інформаційним входом другого розподільника імпульсів і адресним входом запам'ятовуючого пристрою, вхід дозволу перенесення першої з додаткових лічильних секцій з'єднаний з виходом пристрою затримки, інформаційний вхід якого з'єднаний із входом дозволу запису останньої з основних лічильних секцій, вхід дозволу запису останньої з додаткових лічильних секцій з'єднаний із входом лічильника, виходи якого підключені до четвертої гр упи входів запам'ятовуючого пристрою. Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому. Введення вищевказаних конструктивних елементів з відповідними зв'язками дає можливість розширити функціональні можливості пристрою за рахунок формування серій імпульсів, що безперервно йдуть одна за одною, кількість імпульсів в яких залежить від величини періоду повторення імпульсів всередині кожної серії при одночасному збереженні кількості інформаційних розрядів запам'ятовуючого пристрою. На кресленні (фіг. 1) наведено схему пристрою, що заявляється, на фіг. 2 наведено часові діаграми роботи пристрою для випадку N=К=3, де N і К - кількість лічильних секцій. Хронізатор містить перший розподільник імпульсів 1, першу груп у з N лічильних секцій 2.1-2.N, запам'я товуючий пристрій 3, перший елемент АБО 4, пристрій затримки 5, другий розподільник імпульсів 6, другу гр упу з К лічильних секцій 7.1-7.К, другий елемент АБО 8, лічильник 9. На фіг. 2 буквами позначено такі точки схеми: а - шина 10; б - шина 11; в - вихід 1 розподільника 1; г - ви хід 2 розподільника 1; д - вихід елемента АБО 4; е - вихід пристрою затримки 5; ж - вихід лічильної секції 7.3; з - вихід 1 розподільника 6; и вихід 2 розподільника 6; к - вихід елемента АБО 8; л - ви хід лічильника 9; м - вихід запам'ятовуючого пристрою 3. Як перший і другий розподільник імпульсів можна використовувати, наприклад, регістр зсуву. Як пристрій затримки можна використовувати, наприклад, D-тригер. Пристрій за винаходом працює таким чином. У початковому стані на входи секцій 2.1-2.N, 7.1-7.К та розподільників імпульсів 1, 6 з шини 10 надходять тактові імпульси (фіг. 2а). На виходах секцій 2.N і 7.К відсутній сигнал перенесення, на виходах розподільників 1, 6 та пристрою затримки 5 присутні сигнали низького рівня. На виходах запам'ятовуючого пристрою 3 присутній код, який необхідно записати у секцію 2.1. Секції 7.1-7.К працюють у режимі лічби і перебувають у ненаповненому стані. Секції 2.1-2.N працюють у режимі лічби імпульсів, які надходять з шини 10. В момент, коли секції 2.1-2.N наповнюються, на виході секції 2.N і на шині 11 з'являється сигнал перенесення у ви гляді високого рівня (фіг. 2б). В момент приходу наступного тактового імпульсу на шині 10 код з виходу пристрою 3 записується в секцію 2.1, спрацьовують секції 2.2-2.N, на виході секції 2.N зникає сигнал перенесення, спрацьовує розподільник 1 і на його першому виході з'являється сигнал високого рівня (фіг. 2в), а на ви ході елемента 4 - сигнал низького рівня (фіг. 2д). На виході пристрою 3 установлюється код, який необхідно записати у секцію 2.2 (фіг. 2м). В момент появи наступного імпульсу на шині 10 відбувається запис коду в секцію 2.2, спрацьовує розподільник 1 і на його першому виході установлюється сигнал низького рівня, а на другому ви ході - сигнал високого рівня (фіг. 2г). На виході пристрою 3 установлюється код, який необхідно записати в секцію 2.N. В момент появи наступного імпульсу на шині 10 відбувається запис цього коду в сек.цію 2.N, спрацьовує пристрій затримки 5 і на його виході установлюється сигнал високого рівня 2 38305 (фіг. 2е), який дозволяє спрацьовувати секціям 7.1-7.К в режимі лічби. В момент приходу наступного імпульсу на шину 10 спрацьовують в режимі лічби секції 2.1-2.N і 7.1-7.К, а на виході пристрою 5 установлюється сигнал, який забороняє подальше спрацьовування секцій 7.1-7.К. Коди, що записуються в секції 2.1-2.N, залежать від коду адреси, який надходить з шини 12 і лічильника 9, і визначають коефіцієнт перерахунку секцій 2.1-2.N. Такі цикли роботи будуть повторюватися доти, поки не відбудеться наповнення секцій 7.1-7.К під впливом імпульсів з виходу пристрою 5. При цьому на виході секції 7.К з'явиться сигнал перенесення у вигляді високого рівня (фіг. 2ж), а на виході запам'ятовуючого пристрою 3 - код, який необхідно записати в секцію 7.1. В момент приходу наступного тактового імпульсу на шину 10 код з виходу пристрою 3 записується в секцію 7.1, спрацьовують секції 7.1 - 7.К, на виході секції 7.К зникає сигнал перенесення, спрацьовує розподільник 6 і на його першому виході з'являється сигнал високого рівня (фіг. 2з), а на виході елемента 8 - сигнал низького рівня (фіг. 2к). На виході пристрою 3 установлюється код, який необхідно записати в секцію 7.2. В момент появи наступного імпульсу на шині 10 відбувається запис коду в секцію 7.2, спрацьовує розподільник 6, і на його першому виході установлюється сигнал низького рівня (фіг. 2л). На виході пристрою З установлюється код, який необхідно записати в секцію 7.К. В момент появи наступного імпульсу на шині 10 відбувається запис цього коду в секцію 7.К і пропадає високий рівень на виході 2 розподільника 6. При цьому на виході елемента 8 установиться високий рівень і спрацьовує лічильник 9, в результаті чого зміниться код адреси на виході пристрою 3, який надходить від лічильника 9. На виході пристрою 3 установиться код, який необхідно записати в секцію 2.1. Цикл роботи повториться. При цьому всі коди, що записуються в секції 2.12.N і 7.1-7.К, в цьому циклі будуть іншими. Таким чином, зміниться період повторення імпульсів на шині 11 і кількість імпульсів в серії з даним періодом. Період повторення Імпульсів на шині 11 визначається початковими установками секцій 2.12.N, а кількість імпульсів в серії - початковими установками секцій 7.1-7.К. Після переповнення лічильника 9 робота пристрою повториться за програмою, яка зберігається у пристрої 3. Код адреси пристрою 3, який надходить з шини 12, забезпечує зміну програм роботи. Позитивний ефект від використання пристрою визначається розширенням функціональних можливостей при збереженні розрядності шини запам'ятовуючого пристрою. 3 38305 Фіг.1 4 38305 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
