Стіна будівлі

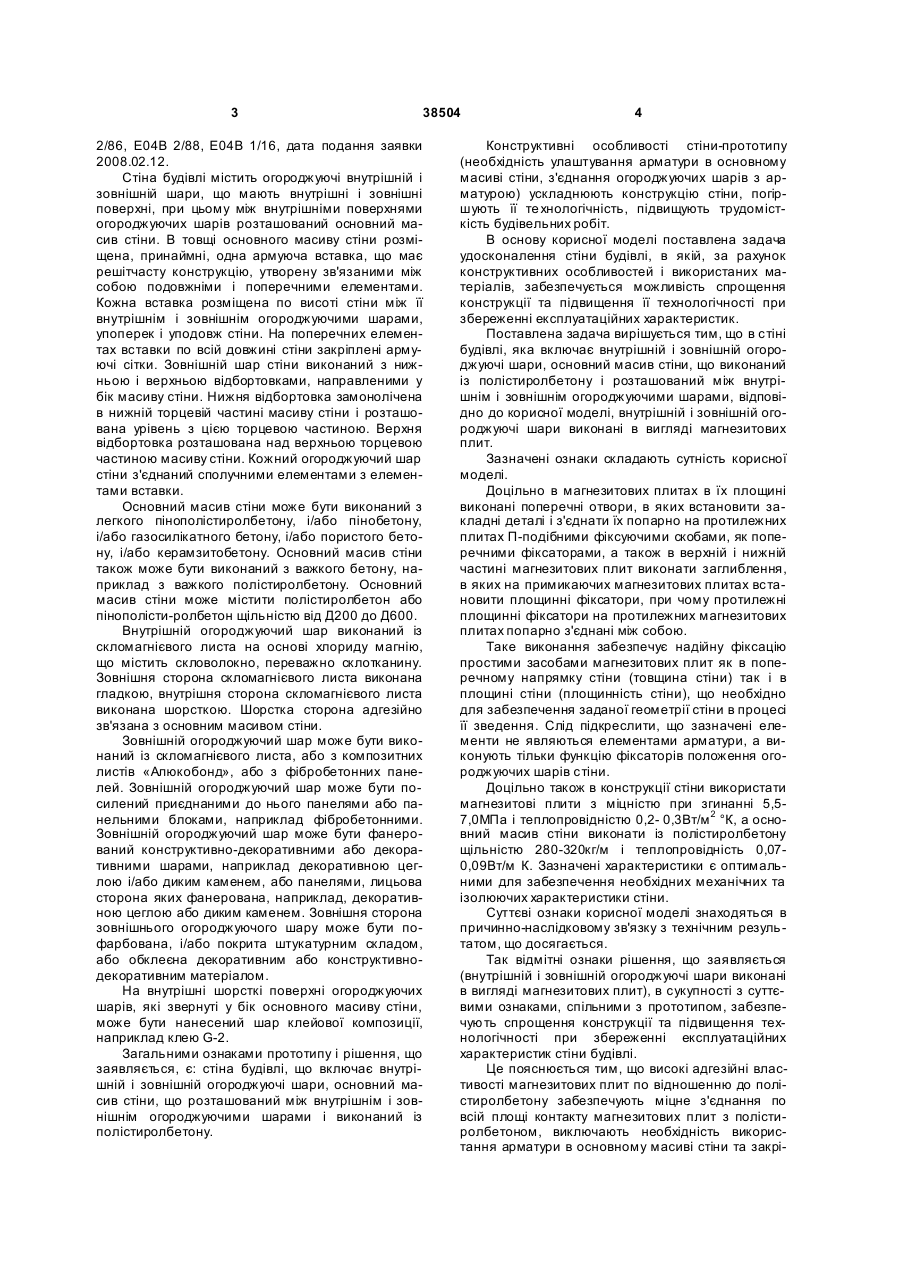

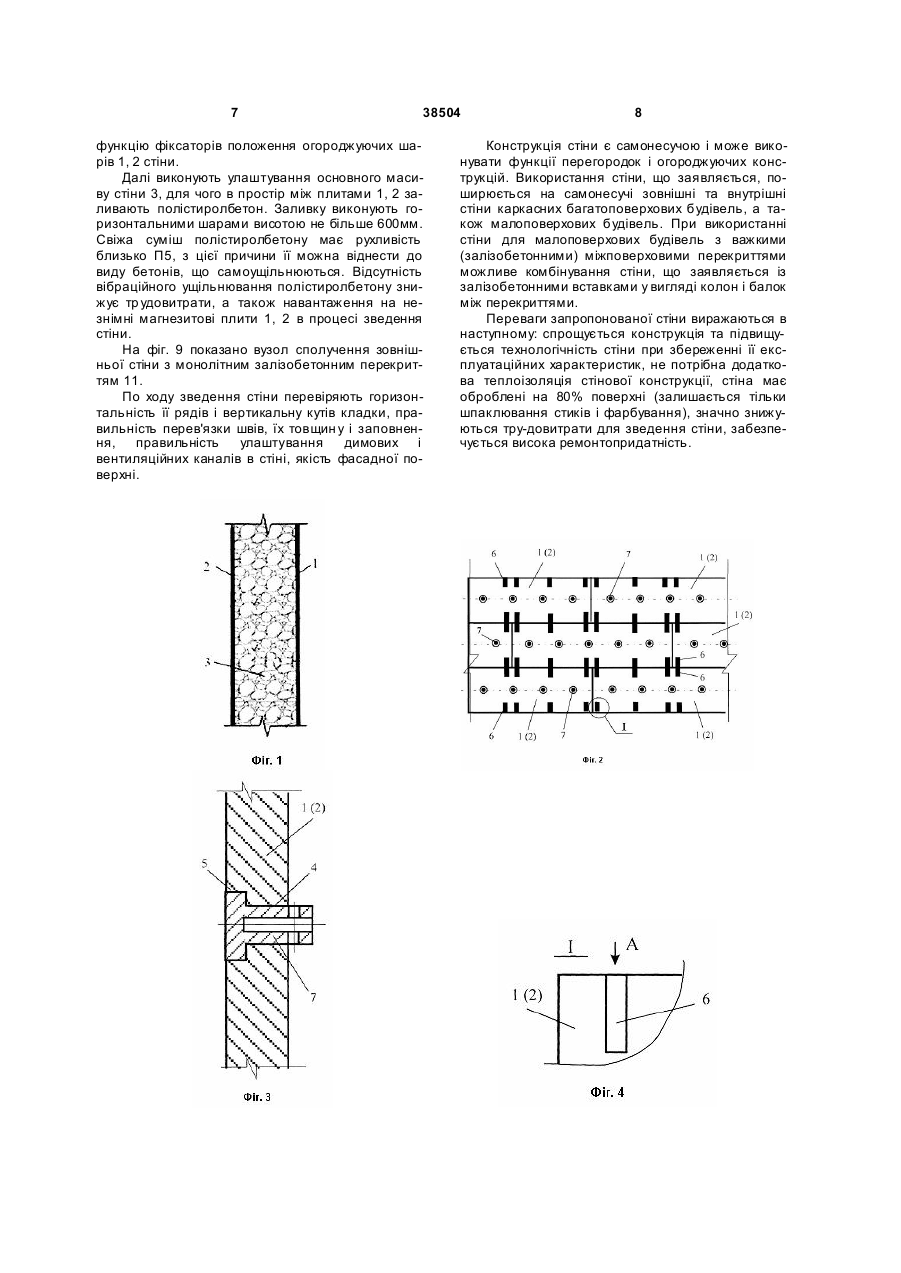

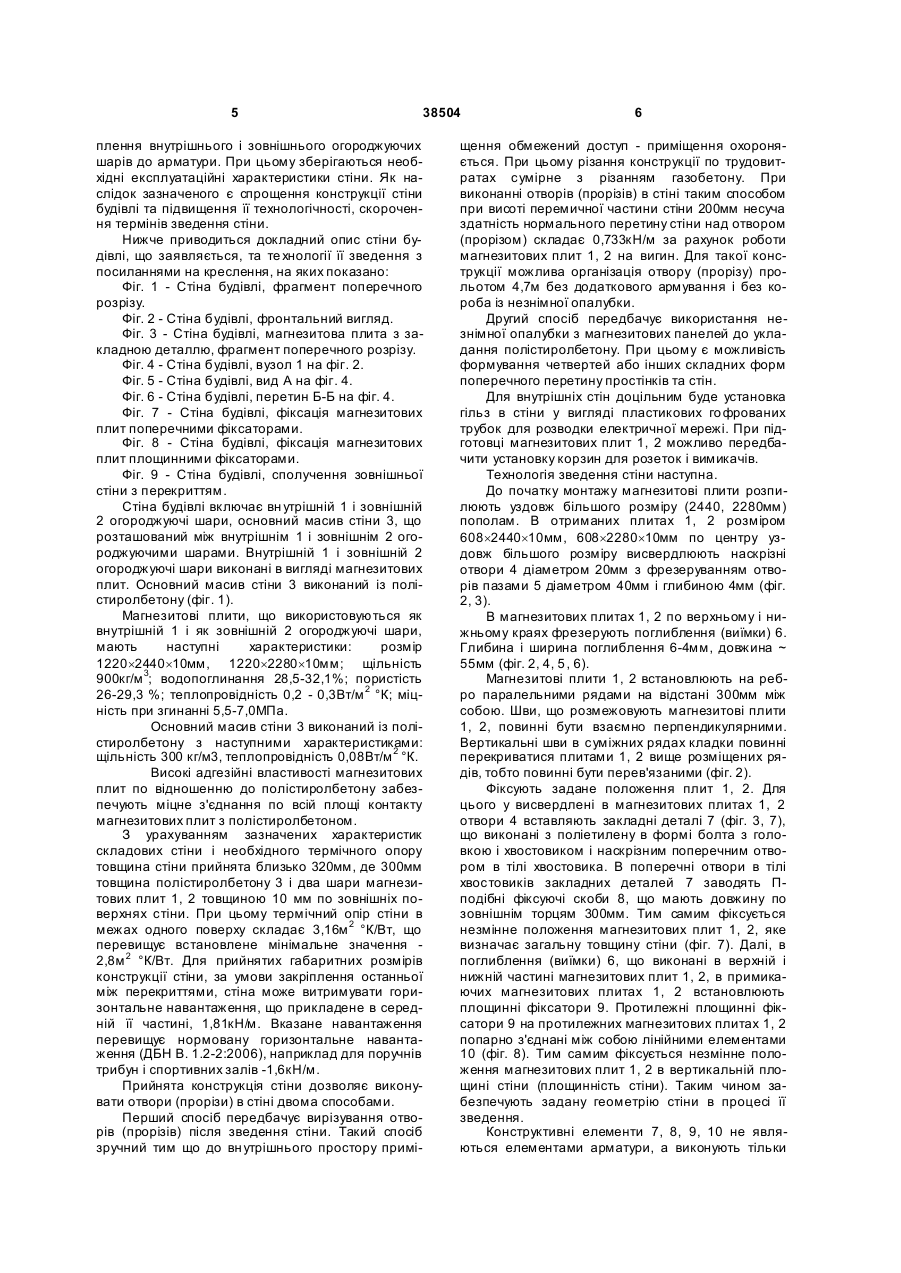

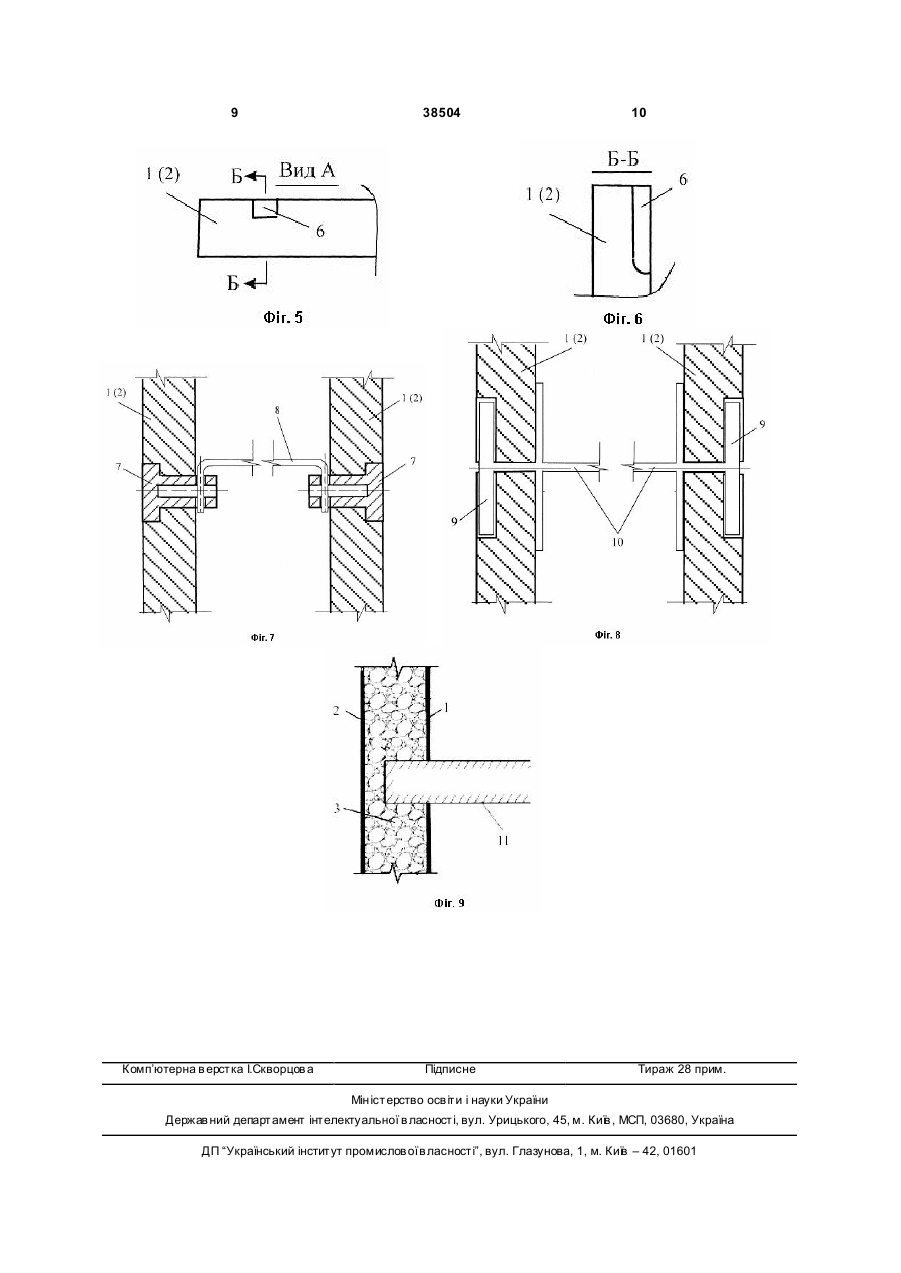

1. Стіна будівлі, яка містить внутрішній і зовнішній огороджуючі шари, основний масив стіни, що виконаний із полістиролбетону і розташований між внутрішнім і зовнішнім огороджуючими шарами, яка відрізняється тим, що вн утрішній і зовнішній огороджуючі шари виконані в вигляді магнезитових плит. 2. Стіна будівлі за п. 1, яка відрізняється тим, що в магнезитових плитах по їх площині виконані по 3 38504 2/86, Е04В 2/88, Е04В 1/16, дата подання заявки 2008.02.12. Стіна будівлі містить огороджуючі внутрішній і зовнішній шари, що мають внутрішні і зовнішні поверхні, при цьому між внутрішніми поверхнями огороджуючих шарів розташований основний масив стіни. В товщі основного масиву стіни розміщена, принаймні, одна армуюча вставка, що має решітчасту конструкцію, утворену зв'язаними між собою подовжніми і поперечними елементами. Кожна вставка розміщена по висоті стіни між її внутрішнім і зовнішнім огороджуючими шарами, упоперек і уподовж стіни. На поперечних елементах вставки по всій довжині стіни закріплені армуючі сітки. Зовнішній шар стіни виконаний з нижньою і верхньою відбортовками, направленими у бік масиву стіни. Нижня відбортовка замонолічена в нижній торцевій частині масиву стіни і розташована урівень з цією торцевою частиною. Верхня відбортовка розташована над верхньою торцевою частиною масиву стіни. Кожний огороджуючий шар стіни з'єднаний сполучними елементами з елементами вставки. Основний масив стіни може бути виконаний з легкого пінополістиролбетону, і/або пінобетону, і/або газосилікатного бетону, і/або пористого бетону, і/або керамзитобетону. Основний масив стіни також може бути виконаний з важкого бетону, наприклад з важкого полістиролбетону. Основний масив стіни може містити полістиролбетон або пінополісти-ролбетон щільністю від Д200 до Д600. Внутрішній огороджуючий шар виконаний із скломагнієвого листа на основі хлориду магнію, що містить скловолокно, переважно склотканину. Зовнішня сторона скломагнієвого листа виконана гладкою, внутрішня сторона скломагнієвого листа виконана шорсткою. Шорстка сторона адгезійно зв'язана з основним масивом стіни. Зовнішній огороджуючий шар може бути виконаний із скломагнієвого листа, або з композитних листів «Алюкобонд», або з фібробетонних панелей. Зовнішній огороджуючий шар може бути посилений приєднаними до нього панелями або панельними блоками, наприклад фібробетонними. Зовнішній огороджуючий шар може бути фанерований конструктивно-декоративними або декоративними шарами, наприклад декоративною цеглою і/або диким каменем, або панелями, лицьова сторона яких фанерована, наприклад, декоративною цеглою або диким каменем. Зовнішня сторона зовнішнього огороджуючого шару може бути пофарбована, і/або покрита штукатурним складом, або обклеєна декоративним або конструктивнодекоративним матеріалом. На внутрішні шорсткі поверхні огороджуючих шарів, які звернуті у бік основного масиву стіни, може бути нанесений шар клейової композиції, наприклад клею G-2. Загальними ознаками прототипу і рішення, що заявляється, є: стіна будівлі, що включає внутрішній і зовнішній огороджуючі шари, основний масив стіни, що розташований між внутрішнім і зовнішнім огороджуючими шарами і виконаний із полістиролбетону. 4 Конструктивні особливості стіни-прототипу (необхідність улаштування арматури в основному масиві стіни, з'єднання огороджуючих шарів з арматурою) ускладнюють конструкцію стіни, погіршують її те хнологічність, підвищують трудомісткість будівельних робіт. В основу корисної моделі поставлена задача удосконалення стіни будівлі, в якій, за рахунок конструктивних особливостей і використаних матеріалів, забезпечується можливість спрощення конструкції та підвищення її технологічності при збереженні експлуатаційних характеристик. Поставлена задача вирішується тим, що в стіні будівлі, яка включає внутрішній і зовнішній огороджуючі шари, основний масив стіни, що виконаний із полістиролбетону і розташований між внутрішнім і зовнішнім огороджуючими шарами, відповідно до корисної моделі, внутрішній і зовнішній огороджуючі шари виконані в вигляді магнезитових плит. Зазначені ознаки складають сутність корисної моделі. Доцільно в магнезитових плитах в їх площині виконані поперечні отвори, в яких встановити закладні деталі і з'єднати їх попарно на протилежних плитах П-подібними фіксуючими скобами, як поперечними фіксаторами, а також в верхній і нижній частині магнезитових плит виконати заглиблення, в яких на примикаючих магнезитових плитах встановити площинні фіксатори, при чому протилежні площинні фіксатори на протилежних магнезитових плитах попарно з'єднані між собою. Таке виконання забезпечує надійну фіксацію простими засобами магнезитових плит як в поперечному напрямку стіни (товщина стіни) так і в площині стіни (площинність стіни), що необхідно для забезпечення заданої геометрії стіни в процесі її зведення. Слід підкреслити, що зазначені елементи не являються елементами арматури, а виконують тільки функцію фіксаторів положення огороджуючих шарів стіни. Доцільно також в конструкції стіни використати магнезитові плити з міцністю при згинанні 5,57,0МПа і теплопровідністю 0,2- 0,3Вт/м 2 °К, а основний масив стіни виконати із полістиролбетону щільністю 280-320кг/м і теплопровідність 0,070,09Вт/м К. Зазначені характеристики є оптимальними для забезпечення необхідних механічних та ізолюючих характеристики стіни. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з технічним резуль татом, що досягається. Так відмітні ознаки рішення, що заявляється (внутрішній і зовнішній огороджуючі шари виконані в вигляді магнезитових плит), в сукупності з суттєвими ознаками, спільними з прототипом, забезпечують спрощення конструкції та підвищення технологічності при збереженні експлуатаційних характеристик стіни будівлі. Це пояснюється тим, що високі адгезійні властивості магнезитових плит по відношенню до полістиролбетону забезпечують міцне з'єднання по всій площі контакту магнезитових плит з полістиролбетоном, виключають необхідність використання арматури в основному масиві стіни та закрі 5 38504 плення внутрішнього і зовнішнього огороджуючих шарів до арматури. При цьому зберігаються необхідні експлуатаційні характеристики стіни. Як наслідок зазначеного є спрощення конструкції стіни будівлі та підвищення її технологічності, скорочення термінів зведення стіни. Нижче приводиться докладний опис стіни будівлі, що заявляється, та те хнології її зведення з посиланнями на креслення, на яких показано: Фіг. 1 - Стіна будівлі, фрагмент поперечного розрізу. Фіг. 2 - Стіна будівлі, фронтальний вигляд. Фіг. 3 - Стіна будівлі, магнезитова плита з закладною деталлю, фрагмент поперечного розрізу. Фіг. 4 - Стіна будівлі, вузол 1 на фіг. 2. Фіг. 5 - Стіна будівлі, вид А на фіг. 4. Фіг. 6 - Стіна будівлі, перетин Б-Б на фіг. 4. Фіг. 7 - Стіна будівлі, фіксація магнезитових плит поперечними фіксаторами. Фіг. 8 - Стіна будівлі, фіксація магнезитових плит площинними фіксаторами. Фіг. 9 - Стіна будівлі, сполучення зовнішньої стіни з перекриттям. Стіна будівлі включає вн утрішній 1 і зовнішній 2 огороджуючі шари, основний масив стіни 3, що розташований між внутрішнім 1 і зовнішнім 2 огороджуючими шарами. Внутрішній 1 і зовнішній 2 огороджуючі шари виконані в вигляді магнезитових плит. Основний масив стіни 3 виконаний із полістиролбетону (фіг. 1). Магнезитові плити, що використовуються як внутрішній 1 і як зовнішній 2 огороджуючі шари, мають наступні характеристики: розмір 1220´2440´10мм, 1220´2280´10мм; щільність 900кг/м 3; водопоглинання 28,5-32,1%; пористість 26-29,3 %; теплопровідність 0,2 - 0,3Вт/м 2 °К; міцність при згинанні 5,5-7,0МПа. Основний масив стіни 3 виконаний із полістиролбетону з наступними характеристиками: щільність 300 кг/м3, теплопровідність 0,08Вт/м 2 °К. Високі адгезійні властивості магнезитових плит по відношенню до полістиролбетону забезпечують міцне з'єднання по всій площі контакту магнезитових плит з полістиролбетоном. З урахуванням зазначених характеристик складових стіни і необхідного термічного опору товщина стіни прийнята близько 320мм, де 300мм товщина полістиролбетону 3 і два шари магнезитових плит 1, 2 товщиною 10 мм по зовнішніх поверхнях стіни. При цьому термічний опір стіни в межах одного поверху складає 3,16м 2 °К/Вт, що перевищує встановлене мінімальне значення 2,8м 2 °К/Вт. Для прийнятих габаритних розмірів конструкції стіни, за умови закріплення останньої між перекриттями, стіна може витримувати горизонтальне навантаження, що прикладене в середній її частині, 1,81кН/м. Вказане навантаження перевищує нормовану горизонтальне навантаження (ДБН В. 1.2-2:2006), наприклад для поручнів трибун і спортивних залів -1,6кН/м. Прийнята конструкція стіни дозволяє виконувати отвори (прорізи) в стіні двома способами. Перший спосіб передбачує вирізування отворів (прорізів) після зведення стіни. Такий спосіб зручний тим що до вн утрішнього простору примі 6 щення обмежений доступ - приміщення охороняється. При цьому різання конструкції по трудовитратах сумірне з різанням газобетону. При виконанніотворів (прорізів) в стіні таким способом при висоті перемичної частини стіни 200мм несуча здатність нормального перетину стіни над отвором (прорізом) складає 0,733кН/м за рахунок роботи магнезитових плит 1, 2 на вигин. Для такої конструкції можлива організація отвору (прорізу) прольотом 4,7м без додаткового армування і без короба із незнімної опалубки. Другий спосіб передбачує використання незнімної опалубки з магнезитових панелей до укладання полістиролбетону. При цьому є можливість формування четвертей або інших складних форм поперечного перетину простінків та стін. Для внутрішніх стін доцільним буде установка гільз в стіни у вигляді пластикових го фрованих трубок для розводки електричної мережі. При підготовці магнезитових плит 1, 2 можливо передбачити установку корзин для розеток і вимикачів. Технологія зведення стіни наступна. До початку монтажу магнезитові плити розпилюють уздовж більшого розміру (2440, 2280мм) пополам. В отриманих плитах 1, 2 розміром 608´2440´10мм, 608´2280´10мм по центру уздовж більшого розміру висвердлюють наскрізні отвори 4 діаметром 20мм з фрезеруванням отворів пазами 5 діаметром 40мм і глибиною 4мм (фіг. 2, 3). В магнезитових плитах 1, 2 по верхньому і нижньому краях фрезерують поглиблення (виїмки) 6. Глибина і ширина поглиблення 6-4мм, довжина ~ 55мм (фіг. 2, 4, 5 , 6). Магнезитові плити 1, 2 встановлюють на ребро паралельними рядами на відстані 300мм між собою. Шви, що розмежовують магнезитові плити 1, 2, повинні бути взаємно перпендикулярними. Вертикальні шви в суміжних рядах кладки повинні перекриватися плитами 1, 2 вище розміщених рядів, тобто повинні бути перев'язаними (фіг. 2). Фіксують задане положення плит 1, 2. Для цього у висвердлені в магнезитових плитах 1, 2 отвори 4 вставляють закладні деталі 7 (фіг. 3, 7), що виконані з поліетилену в формі болта з головкою і хвостовиком і наскрізним поперечним отвором в тілі хвостовика. В поперечні отвори в тілі хвостовиків закладних деталей 7 заводять Пподібні фіксуючі скоби 8, що мають довжину по зовнішнім торцям 300мм. Тим самим фіксується незмінне положення магнезитових плит 1, 2, яке визначає загальну товщину стіни (фіг. 7). Далі, в поглиблення (виїмки) 6, що виконані в верхній і нижній частині магнезитових плит 1, 2, в примикаючих магнезитових плитах 1, 2 встановлюють площинні фіксатори 9. Протилежні площинні фіксатори 9 на протилежних магнезитових плитах 1, 2 попарно з'єднані між собою лінійними елементами 10 (фіг. 8). Тим самим фіксується незмінне положення магнезитових плит 1, 2 в вертикальній площині стіни (площинність стіни). Таким чином забезпечують задану геометрію стіни в процесі її зведення. Конструктивні елементи 7, 8, 9, 10 не являються елементами арматури, а виконують тільки 7 38504 функцію фіксаторів положення огороджуючих шарів 1, 2 стіни. Далі виконують улаштування основного масиву стіни 3, для чого в простір між плитами 1, 2 заливають полістиролбетон. Заливку виконують горизонтальними шарами висотою не більше 600мм. Свіжа суміш полістиролбетону має рухливість близько П5, з цієї причини її можна віднести до виду бетонів, що самоущільнюються. Відсутність вібраційного ущільнювання полістиролбетону знижує тр удовитрати, а також навантаження на незнімні магнезитові плити 1, 2 в процесі зведення стіни. На фіг. 9 показано вузол сполучення зовнішньої стіни з монолітним залізобетонним перекриттям 11. По ходу зведення стіни перевіряють горизонтальність її рядів і вертикальну кутів кладки, правильність перев'язки швів, їх товщин у і заповнення, правильність улаштування димових і вентиляційних каналів в стіні, якість фасадної поверхні. 8 Конструкція стіни є самонесучою і може виконувати функції перегородок і огороджуючих конструкцій. Використання стіни, що заявляється, поширюється на самонесучі зовнішні та внутрішні стіни каркасних багатоповерхових будівель, а також малоповерхових будівель. При використанні стіни для малоповерхових будівель з важкими (залізобетонними) міжповерховими перекриттями можливе комбінування стіни, що заявляється із залізобетонними вставками у вигляді колон і балок між перекриттями. Переваги запропонованої стіни виражаються в наступному: спрощується конструкція та підвищується технологічність стіни при збереженні її експлуатаційних характеристик, не потрібна додаткова теплоізоляція стінової конструкції, стіна має оброблені на 80% поверхні (залишається тільки шпаклювання стиків і фарбування), значно знижуються тру-довитрати для зведення стіни, забезпечується висока ремонтопридатність. 9 Комп’ютерна в ерстка І.Скворцов а 38504 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
