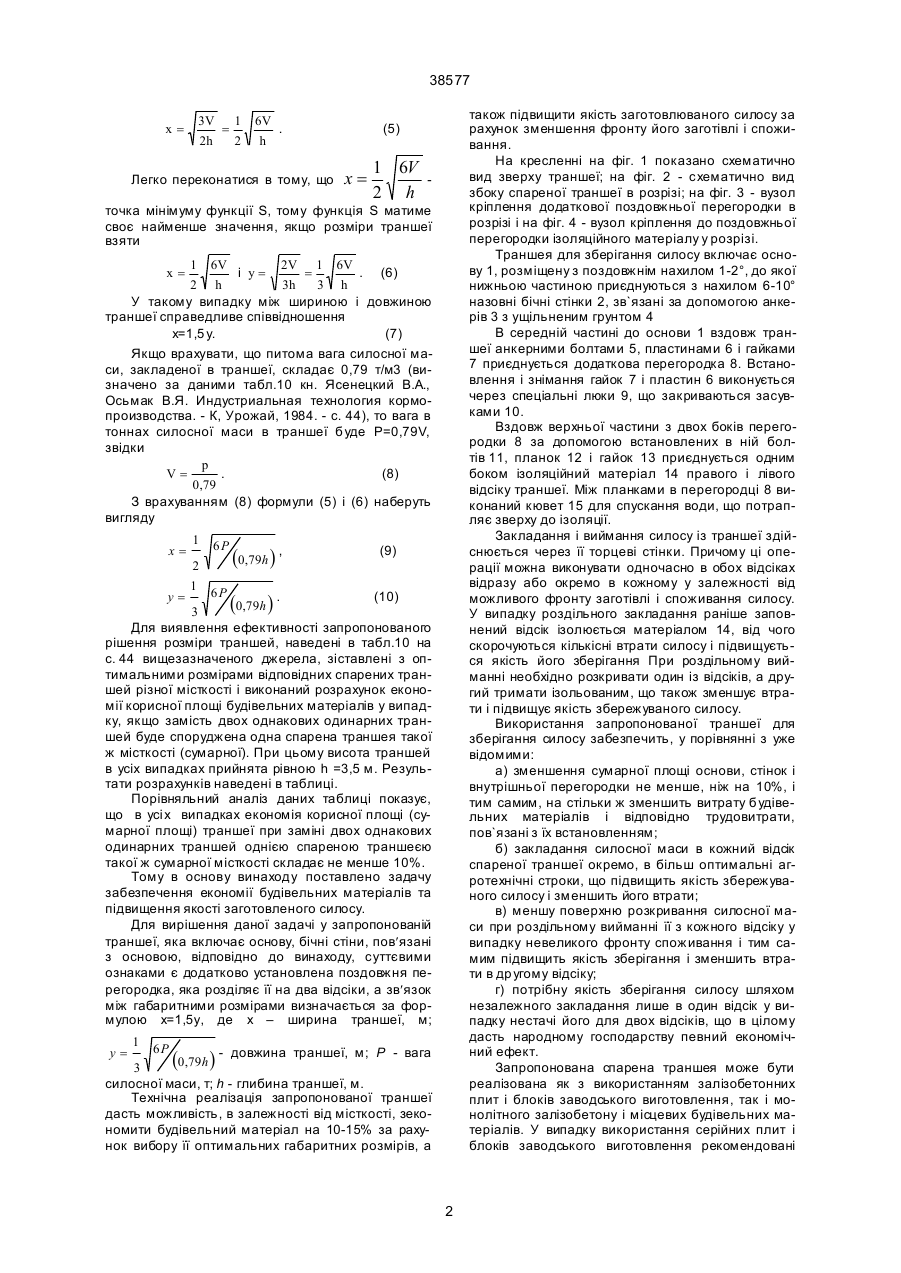

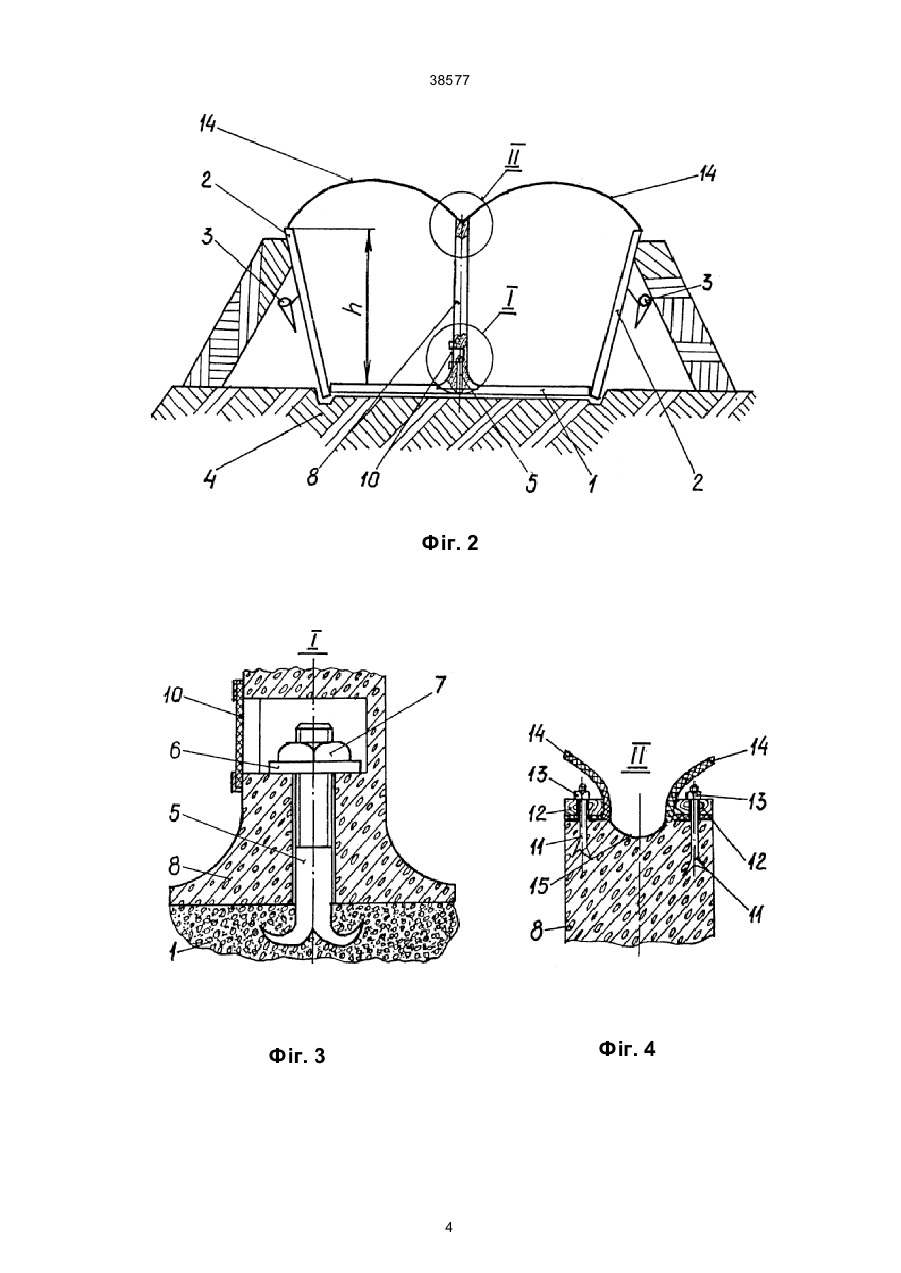

Траншея для зберігання силосу, що включає основу, бічні стіни, зв`язані з основою, відрізняється тим, що в ній додатково установлена по здовжня перегородка, яка розділяє її на два відсіки а зв`язок між габаритними розмірами визначається за формулою x=1,5 y, де x - ширина траншеї, м; Передбачуваний винахід відноситься до галузі будівництва і може бути використаний як сховище для силосу та інши х кормів тваринництва. Відомі і отримали найширше розповсюдження наземні сховища для силосу, виконані у вигляді траншей різної місткості (див. кн. Ясенецкий В.А., Осьмак B.Я. Индустриальная технология кормопроизводства. - К.: Урожай, 1984. - с. 43-44, табл.10). Одним із недоліків таких траншейних схови щ є підвищена витрата будівельних матеріалів, спричинена рекомендованими їх габаритними розмірами. Це значно збільшує питомі капітальні затрати на будівництво, а отже, підвищує собівартість одиниці продукції тваринництва. Відомі також силосні траншеї з бетону, які розмірені паралельно одна до одної і знаходяться на певній між собою віддалі (див. кн. Колесников С.В., Комар В.В., Загура А.П. Производство сенажа, - 2-е изд., перераб. и доп. - К.: Урожай, 1980, с. 41-42, рис.5). Однак, недоліком відомих траншей є також неоптимальний вибір їх габаритних розмірів - довжини і ширини, що приводять до збільшення огороджувальної поверхні і перевитрати будівельних матеріалів. В результаті збільшуються капітальні затрати на будівництво траншеї і собівартість одиниці тваринницької продукції. Крім того, через великі місткості одинарних траншей неможливо вести заготівлю силосу широким фронтом з великим виробітком і в оптимальні агротехнічні строки. Це суттєво знижує якість силосу і збільшує його втрати. Таким чином, відомі траншеї для зберігання силосу мають перевитрату будівельних матеріалів і низьку якість зберігання силосу. Для забезпечення економії будівельних матеріалів і підвищення якості зберігання силосу пропонується додатково установити поздовжню перегородку, за допомогою якої розділити одинарну траншею на два відсіки. Крім цього, вибір оптимальних габаритних розмірів такої траншеї, її довжини і ширини, здійснювати, виходячи із умови мінімізації сумарної площі основи, стінок і внутрішньої додаткової перегородки при фіксованих певних, рекомендованих значеннях її об`єму і висоти. Нехай запропонована спарена траншея (фіг.1) має ширину х , довжину y і висоту h . Тоді сумарна площа буде S=xy+(2 x+3y)h, (1) V але тоді як V=const і V=xyh, то y = і функxh ція S набере вигляду V 3V S = + ( 2x + )h (2) h xh або після нескладних перетворень V 3V S = + 2hx + . (3) h x Диференціюючи функцію S за змінною x, отримаємо 1 6p - довжина траншеї, м; 3 0,79 h p - вага силосної маси, т; h - глибина траншеї, м. dS dx Якщо = 2h 3V x 2 = 2 hx 2 x - 3V 2 . dS 2 = 0 , то 2hx -3V=0 , звідки dx (4) (19) UA (11) 38577 (13) A y= 38577 3V 1 6V = . 2h 2 h x= Легко переконатися в тому, що також підвищити якість заготовлюваного силосу за рахунок зменшення фронту його заготівлі і споживання. На кресленні на фіг. 1 показано схематично вид зверху траншеї; на фіг. 2 - схематично вид збоку спареної траншеї в розрізі; на фіг. 3 - вузол кріплення додаткової поздовжньої перегородки в розрізі і на фіг. 4 - вузол кріплення до поздовжньої перегородки ізоляційного матеріалу у розрізі. Траншея для зберігання силосу включає основу 1, розміщену з поздовжнім нахилом 1-2°, до якої нижньою частиною приєднуються з нахилом 6-10° назовні бічні стінки 2, зв`язані за допомогою анкерів 3 з ущільненим грунтом 4 В середній частині до основи 1 вздовж траншеї анкерними болтами 5, пластинами 6 і гайками 7 приєднується додаткова перегородка 8. Встановлення і знімання гайок 7 і пластин 6 виконується через спеціальні люки 9, що закриваються засувками 10. Вздовж верхньої частини з двох боків перегородки 8 за допомогою встановлених в ній болтів 11, планок 12 і гайок 13 приєднується одним боком ізоляційний матеріал 14 правого і лівого відсіку траншеї. Між планками в перегородці 8 виконаний кювет 15 для спускання води, що потрапляє зверху до ізоляції. Закладання і виймання силосу із траншеї здійснюється через її торцеві стінки. Причому ці операції можна виконувати одночасно в обох відсіках відразу або окремо в кожному у залежності від можливого фронту заготівлі і споживання силосу. У випадку роздільного закладання раніше заповнений відсік ізолюється матеріалом 14, від чого скорочуються кількісні втрати силосу і підвищується якість його зберігання При роздільному вийманні необхідно розкривати один із відсіків, а другий тримати ізольованим, що також зменшує втрати і підвищує якість збережуваного силосу. Використання запропонованої траншеї для зберігання силосу забезпечить, у порівнянні з уже відомими: а) зменшення сумарної площі основи, стінок і внутрішньої перегородки не менше, ніж на 10%, і тим самим, на стільки ж зменшить витрату будівельних матеріалів і відповідно трудовитрати, пов`язані з їх встановленням; б) закладання силосної маси в кожний відсік спареної траншеї окремо, в більш оптимальні агротехнічні строки, що підвищить якість збережуваного силосу і зменшить його втрати; в) меншу поверхню розкривання силосної маси при роздільному вийманні її з кожного відсіку у випадку невеликого фронту споживання і тим самим підвищить якість зберігання і зменшить втрати в др угому відсіку; г) потрібну якість зберігання силосу шляхом незалежного закладання лише в один відсік у випадку нестачі його для двох відсіків, що в цілому дасть народному господарству певний економічний ефект. Запропонована спарена траншея може бути реалізована як з використанням залізобетонних плит і блоків заводського виготовлення, так і монолітного залізобетону і місцевих будівельних матеріалів. У випадку використання серійних плит і блоків заводського виготовлення рекомендовані (5) x= 1 6V 2 h точка мінімуму функції S, тому функція S матиме своє найменше значення, якщо розміри траншеї взяти 1 6V 2V 1 6V і y= = . (6) 2 h 3h 3 h У такому випадку між шириною і довжиною траншеї справедливе співвідношення x=1,5 y. (7) Якщо врахувати, що питома вага силосної маси, закладеної в траншеї, складає 0,79 т/м3 (визначено за даними табл.10 кн. Ясенецкий В.А., Осьмак В.Я. Индустриальная технология кормопроизводства. - К, Урожай, 1984. - с. 44), то вага в тоннах силосної маси в траншеї буде P=0,79V, звідки p V= . (8) 0,79 З врахуванням (8) формули (5) і (6) наберуть вигляду x= x= y= 1 6P (0,79h ) , 6P ( 2 1 (9) ) . (10) 0,79h 3 Для виявлення ефективності запропонованого рішення розміри траншей, наведені в табл.10 на с. 44 вищезазначеного джерела, зіставлені з оптимальними розмірами відповідних спарених траншей різної місткості і виконаний розрахунок економії корисної площі будівельних матеріалів у випадку, якщо замість двох однакових одинарних траншей буде споруджена одна спарена траншея такої ж місткості (сумарної). При цьому висота траншей в усіх випадках прийнята рівною h =3,5 м. Результати розрахунків наведені в таблиці. Порівняльний аналіз даних таблиці показує, що в усі х випадках економія корисної площі (сумарної площі) траншеї при заміні двох однакових одинарних траншей однією спареною траншеєю такої ж сумарної місткості складає не менше 10%. Тому в основу винаходу поставлено задачу забезпечення економії будівельних матеріалів та підвищення якості заготовленого силосу. Для вирішення даної задачі у запропонованій траншеї, яка включає основу, бічні стіни, пов¢язані з основою, відповідно до винаходу, суттєвими ознаками є додатково установлена поздовжня перегородка, яка розділяє її на два відсіки, а зв¢язок між габаритними розмірами визначається за формулою х=1,5y, де х – ширина траншеї, м; 1 6P - довжина траншеї, м; Р - вага 0,79h 3 силосної маси, т; h - глибина траншеї, м. Технічна реалізація запропонованої траншеї дасть можливість, в залежності від місткості, зекономити будівельний матеріал на 10-15% за рахунок вибору її оптимальних габаритних розмірів, а y= ( ) 2 38577 габаритні розміри спарених траншей можуть дещо змінюватись у бік розмірів, кратних розмірам плит і блоків, що випускаються, а при використанні монолітного залізобетону або місцевих будівельних матеріалів змінювати рекомендовані розміри недоцільно. Крім того, використання монолітного за лізобетону або місцевих будівельних матеріалів не вимагає пристроїв кріплення додаткової поздовжньої перегородки до основи, що в такому випадку ще більше спрощує і здешевлює конструкцію спареної траншеї. Таблиця Місткість однієї траншеї, т Ширина, м Довжина, м Сумарна площа, м2 Ширина, м Довжина, м Сумарна площа, м2 М2 % 500 9 20 766 23,3 15,5 687 79 10,3 1000 9 40 1406 33,0 22,0 1188 218 15,5 1500 12 45 1878 40,3 26,9 1649 229 12,2 2000 15 50 2410 46,5 31,1 2102 308 12,8 Дві однакові траншеї Одна спарена траншея Фіг. 1 3 Економія площі 38577 Фіг. 2 Фіг. 4 Фіг. 3 4 38577 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
