Вимикач

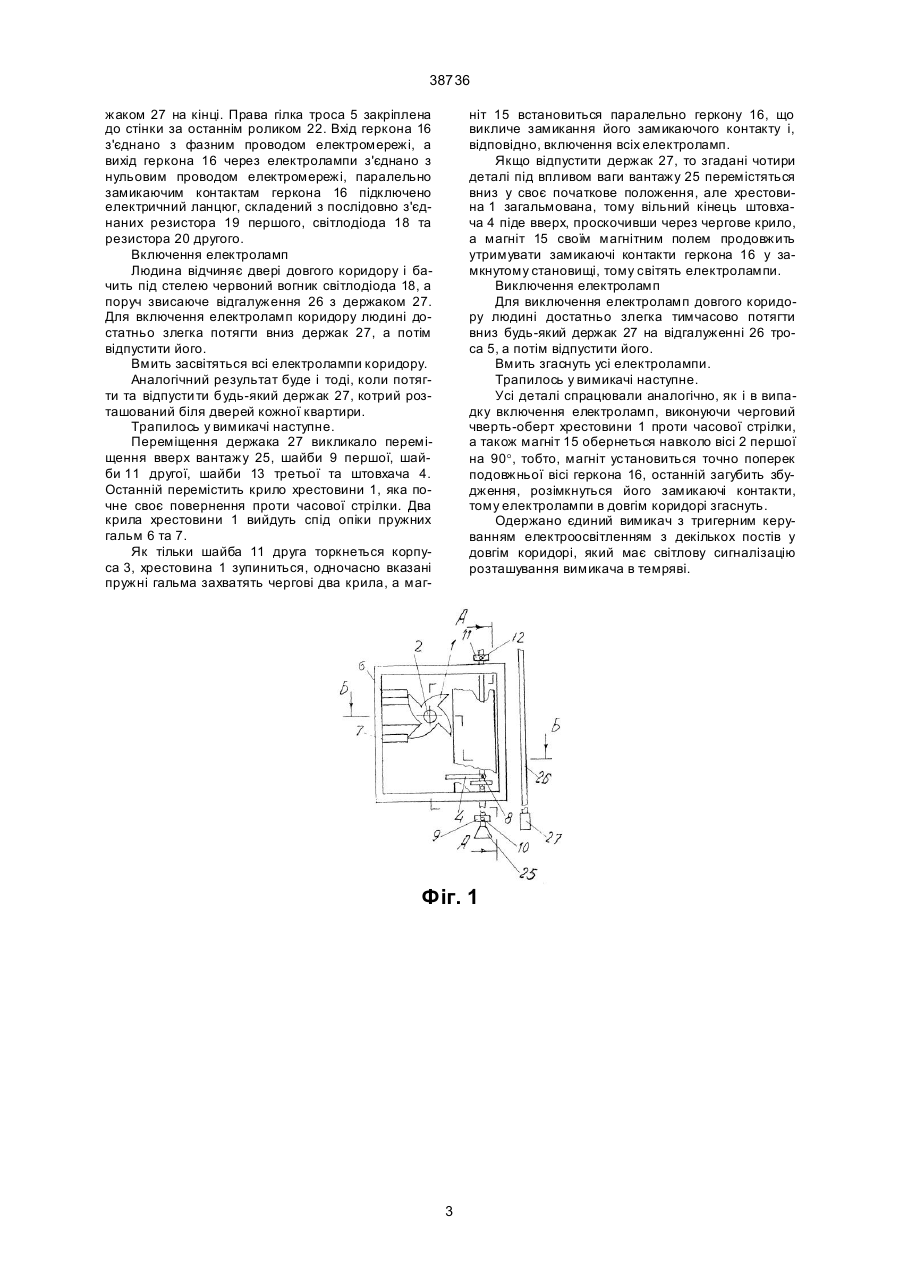

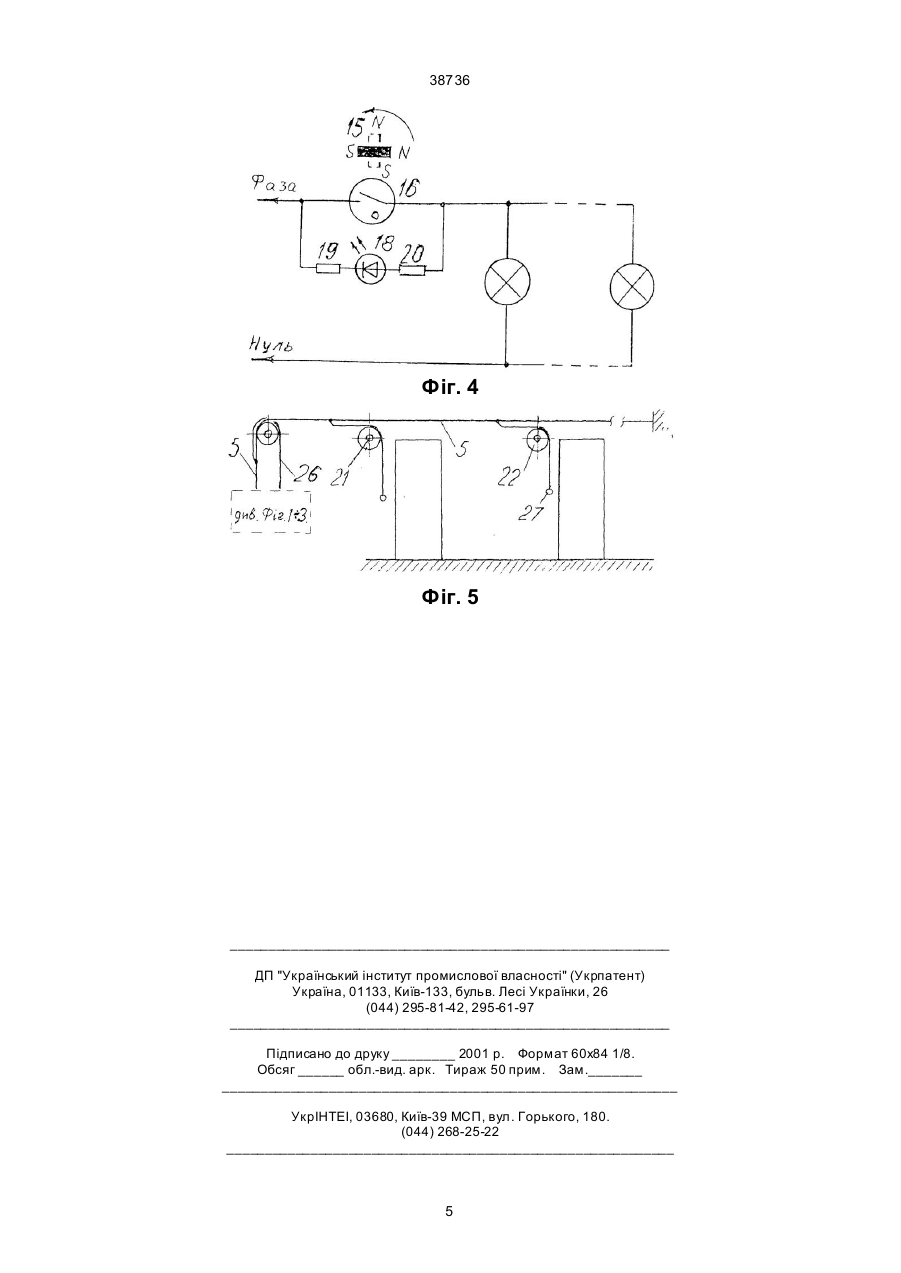

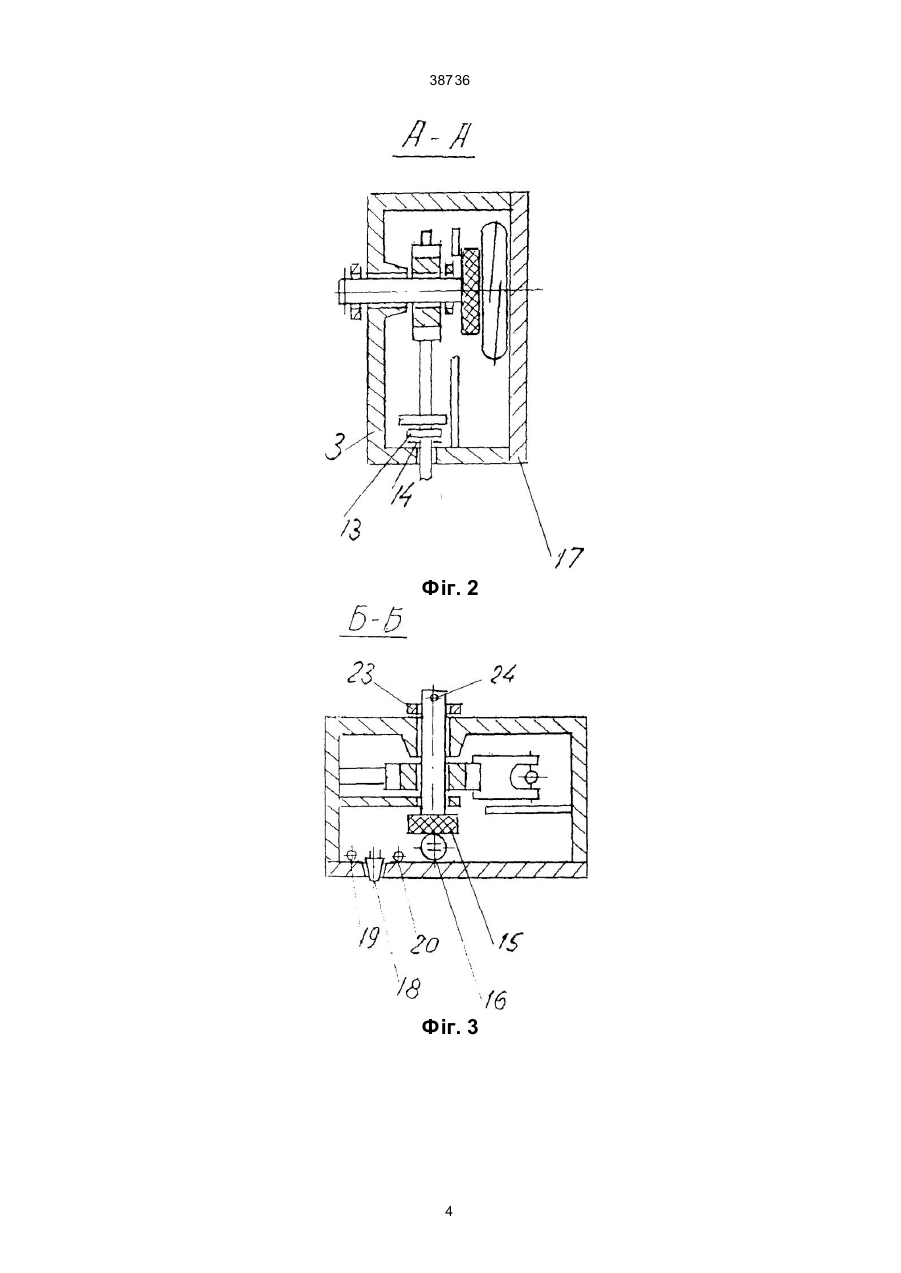

Вимикач, що містить корпус, геркон, магніт та штовхач, який відрізняється тим, що введені хрестовина з чотирма крилами зі своєю віссю першою, трос, пружні гальма перше та друге, вісь друга, шайби з першої по четверту, шплінти з першого по четвертий, покришка, світлодіод зі своїми резисторами першим та другим, осі треті, ролики, вантаж, відгалуження троса з держаками, причому хрестовина закріплена на немагнітній вісі першій в приливах корпуса з можливістю разового виконання її крилами чверть оберту під впливом переміщення зовнішнім зусиллям штовхача на тросі та гальмуванням двох крил хрестовини з допомогою першого та другого пружних гальм, закріплених на вертикальній стінці корпуса, штовхач вільно підвішено на осі другій, встановленій на тросі, для проходження якого в горизонтальних стінках корпуса виконані отвори за межами корпуса, ви ще та нижче його, встановлені шайба перша зі шплінтом першим та шайба друга зі шплінтом другим з можливістю обмеження руху троса як уверх, так і вниз, в корпусі на тросі закріплено шайбу третю зі шплінтом третім, установленими під штовхачем з можливістю обмеження обертуння штовхача на тросі нижче своєї осі другої, центр магніту закріплено до A (54) ВИМИКАЧ 38736 В основу винаходу поставлено задачу використанням вертикального тимчасового підйому штовхача з допомогою троса зовнішнім зусиллям для виконання чверть оберту крилами хрестовини, на яких закріплено магніт, симетрично відносно осі хрестовини, причому магніт через раз має можливість взаємодії з герконом, та опускання штовхача в початкове положення під впливом сили тяжіння від вантажу, закріпленого на тросі; використанням горизонтального троса, прокладеного на роликах над дверми квартир і виходу з коридору, та його вертикальних відгалужень до виходів з квартир, зв'язаного з вимикачем, який має можливість керувати єдиним штовхачем вимикача; використанням електричного ланцюга з послідовно з'єднаних резистора першого, світлодіода та резистора другого забезпечити одержання єдиного вимикача з тригерним керуванням електроосвітленням з декількох постів у довгому коридорі у житловому будинку, який має світлову сигналізацію розташування вимикача в темряві. Все це досягається тим, що в відоме обладнання, яке містить корпус, геркон, магніт та штовхач, введена хрестовина з чотирма крилами зі своєю віссю першою, трос, пружні гальма перший та другий, вісь друга, шайби з першої по четверту, шплінти з першого по четвертий, покришка, світлодіод зі своїми резисторами першим та другим, осі треті, ролики, вантаж, відгалуження троса з держаками, причому хрестовина закріплена на немагнітній осі першій в приливах корпуса з можливістю разового виконання її крилами чвертьоберту під впливом переміщення зовнішнім зусиллям штовхача на тросі та гальмуванням двох крил хрестовини з допомогою першого та другого пружних гальм, закріплених на вертикальній стінці корпуса, штовхач вільно підвішено на осі другій, встановленій на тросі, для проходження якого в горизонтальних стінках корпуса виконані отвори, за межами корпуса, вище та нижче його, встановлені шайба перша зі шплінтом першим та шайба друга зі шплінтом другим з можливістю обмеження руху троса як уверх, так і вниз, в корпусі на тросі закріплено шайбу третю зі шплінтом третім, установленими під штовхачем з можливістю обмеження обертання штовхача на тросі нижче своєї вісі другої, центр магніту закріплено до торця немагнітної осі першої з можливістю магнітної взаємодії магніту з вертикально закріпленим герконом до внутрішньої сторони покришки корпуса, але тільки в такому положенні крил хрестовини, коли останні встановлені штовхачем на пружні гальма, на тій же стороні покришки закріплені вихідні кінці світлодіода, по обидва боки від кожного з них закріплені, відповідно, перший та другий резистори, сам світлодіод виходить за межі зовнішньої сторони покришки, в межах корпуса, паралельно задній стінці корпуса, встановлена вертикальна стінка з можливістю обмеження звороту што вхача в горизонтальному напрямку, біля виходу з коридору, під стелею, закріплено до вертикальної стінки коридору корпус вимикача, а над ним, горизонтально, до цієї ж стінки закріплено одну з осей третіх, на яку вільно насаджено один з роликів, за межами задньої стінки корпуса, на подовженні осі першої, закріплено шайбу четверту зі шплінтом четвертим, через згаданий ролик перекинуто, відповідно, ліву та праву гілки троса, до лівої гілки підвішено вантаж, вище рівня дверей квартир, біля кожних дверей однієї стінки встановлені на горизонтальних осях третіх ролики, на кожен з яких, а також на ролик над корпусом покладено зверху як праву гілку троса, так і відгалуження від неї з держаком на кінці, права гілка троса закріплена до стінки за останнім роликом, при цьому вхід геркона з'єднано з фазним проводом електромережі, а вихід геркона через електролампи з'єднано з нульовим проводом електромережі, паралельно замикаючим контактам геркона підключено електричний ланцюг, складений з послідовно з'єднаних резистора першого, світлодіода та резистора другого. На фіг. 1 зображено вимикач, загальний вид (корпус без покришки). На фіг. 2 - те саме, розріз А-А на фі г.1. На фіг. 3 - те саме, розріз Б-Б на фіг. 1. На фіг. 4 - принципова електрична схема підключення електродеталей. На фіг. 5 - загальний вид розташування троса та його відгалужень. Вимикач містить хрестовину 1, закріплену на немагнітній осі 2 першій в приливах корпуса 3 з можливістю разового виконання її крилами чвертьоберту під впливом переміщення зовнішнім зусиллям штовхача 4 на тросі 5 та гальмуванням двох крил хрестовини 1 з допомогою першого 6 та другого 7 пружних гальм, закріплених на вертикальній стінці корпуса 3. Штовхач 4 вільно підвішено на осі 8 другій, закріпленій на тросі 5, для проходження якого в горизонтальних стінках корпуса 3 виконані отвори. За межами корпуса 3, зверху та знизу від нього, встановлені шайба 9 перша зі шплінтом 10 першим та шайба 11 друга зі шплінтом 12 другим з можливістю обмеження руху троса 5 як увер х, так і вниз. В корпусі 3, на тросі 5, встановлено шайбу 13 третю зі шплінтом 14 третім, установленими під штовхачем 4 з можливістю обмеження обертання штовхача 4 на тросі 5 нижче осі 8 другої. Центр магніту 15 закріплено до торця немагнітної вісі 2 першої з можливістю магнітної взаємодії магніту 15 з вертикально закріпленим герконом 16 до внутрішньої сторони покришки 17 корпуса 3, але тільки в такому положенні крил хрестовини 1, коли останні встановлені штовхачем 4 на пружні гальма 6 та 7. На тій же стороні покришки 17 корпуса 3 закріплені вихідні кінці світлодіода 18, по обидва боки від кожного з них закріплені, відповідно, перший 19 та другий 20 резистори. Сам світлодіод 18 виходить за межі зовнішньої сторони покришки 17. В межах корпуса 3, паралельно його задній стінці, встановлена вертикальна стінка з можливістю обмеження звороту штовхача 4 в горизонтальному напрямку. Біля виходу з коридору, під стелею, закріплено до вертикальної стінки коридору корпус 3 вимикача, а над ним, горизонтально, до цієї ж стінки закріплено одну з осей 21 третіх, на яку вільно насаджено один з роликів 22. За межами задньої стінки корпуса 3, на подовженні осі 2 першої, закріплено шайбу 23 четверту зі шплінтом 24 четвертим. Через згаданий ролик 22 перекинуто, відповідно, ліву та праву гілки троса 5. До лівої гілки підвішено вантаж 25. Вище рівня дверей квартир, біля кожних дверей однієї стінки встановлені на горизонтальних осях 21 третіх ролики 22, на кожен з яких, а також на ролик над корпусом 3 покладено зверху як праву гілку троса, так і відгалуження 26 від неї з дер 2 38736 жаком 27 на кінці. Права гілка троса 5 закріплена до стінки за останнім роликом 22. Вхід геркона 16 з'єднано з фазним проводом електромережі, а вихід геркона 16 через електролампи з'єднано з нульовим проводом електромережі, паралельно замикаючим контактам геркона 16 підключено електричний ланцюг, складений з послідовно з'єднаних резистора 19 першого, світлодіода 18 та резистора 20 другого. Включення електроламп Людина відчиняє двері довгого коридору і бачить під стелею червоний вогник світлодіода 18, а поруч звисаюче відгалуження 26 з держаком 27. Для включення електроламп коридору людині достатньо злегка потягти вниз держак 27, а потім відпустити його. Вмить засвітяться всі електролампи коридору. Аналогічний результат буде і тоді, коли потягти та відпусти ти будь-який держак 27, котрий розташований біля дверей кожної квартири. Трапилось у вимикачі наступне. Переміщення держака 27 викликало переміщення вверх вантажу 25, шайби 9 першої, шайби 11 другої, шайби 13 третьої та штовхача 4. Останній перемістить крило хрестовини 1, яка почне своє повернення проти часової стрілки. Два крила хрестовини 1 вийдуть спід опіки пружних гальм 6 та 7. Як тільки шайба 11 друга торкнеться корпуса 3, хрестовина 1 зупиниться, одночасно вказані пружні гальма захватять чергові два крила, а маг ніт 15 встановиться паралельно геркону 16, що викличе замикання його замикаючого контакту і, відповідно, включення всіх електроламп. Якщо відпустити держак 27, то згадані чотиридеталі під впливом ваги вантажу 25 перемістяться вниз у своє початкове положення, але хрестовина 1 загальмована, тому вільний кінець штовхача 4 піде вверх, проскочивши через чергове крило, а магніт 15 своїм магнітним полем продовжить утримувати замикаючі контакти геркона 16 у замкнутому становищі, тому світять електролампи. Виключення електроламп Для виключення електроламп довгого коридору людині достатньо злегка тимчасово потягти вниз будь-який держак 27 на відгалуженні 26 троса 5, а потім відпустити його. Вмить згаснуть усі електролампи. Трапилось у вимикачі наступне. Усі деталі спрацювали аналогічно, як і в випадку включення електроламп, виконуючи черговий чверть-оберт хрестовини 1 проти часової стрілки, а також магніт 15 обернеться навколо вісі 2 першої на 90°, тобто, магніт установиться точно поперек подовжньої вісі геркона 16, останній загубить збудження, розімкнуться його замикаючі контакти, тому електролампи в довгім коридорі згаснуть. Одержано єдиний вимикач з тригерним керуванням електроосвітленням з декількох постів у довгім коридорі, який має світлову сигналізацію розташування вимикача в темряві. Фіг. 1 3 38736 Фіг. 2 Фіг. 3 4 38736 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
