Вимикач

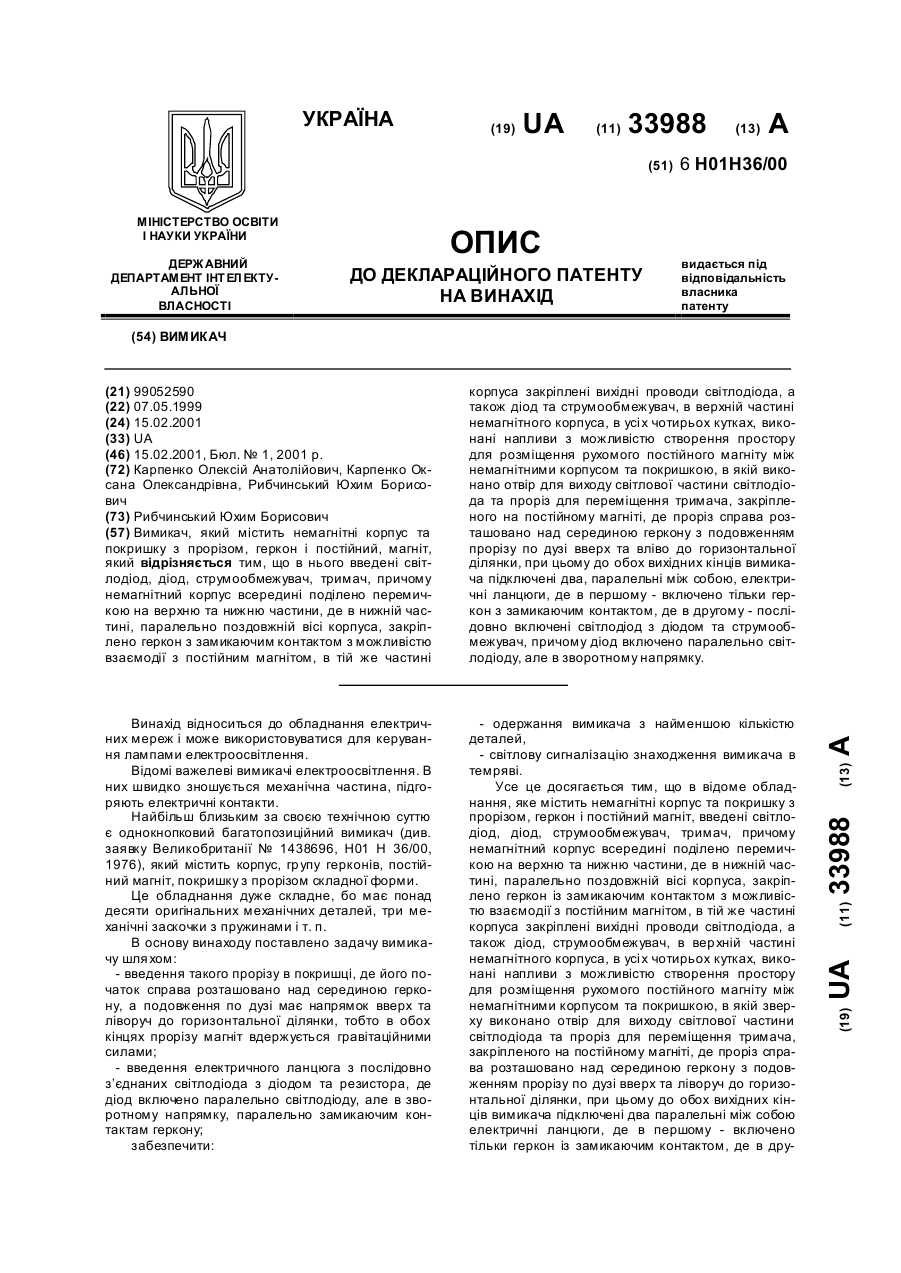

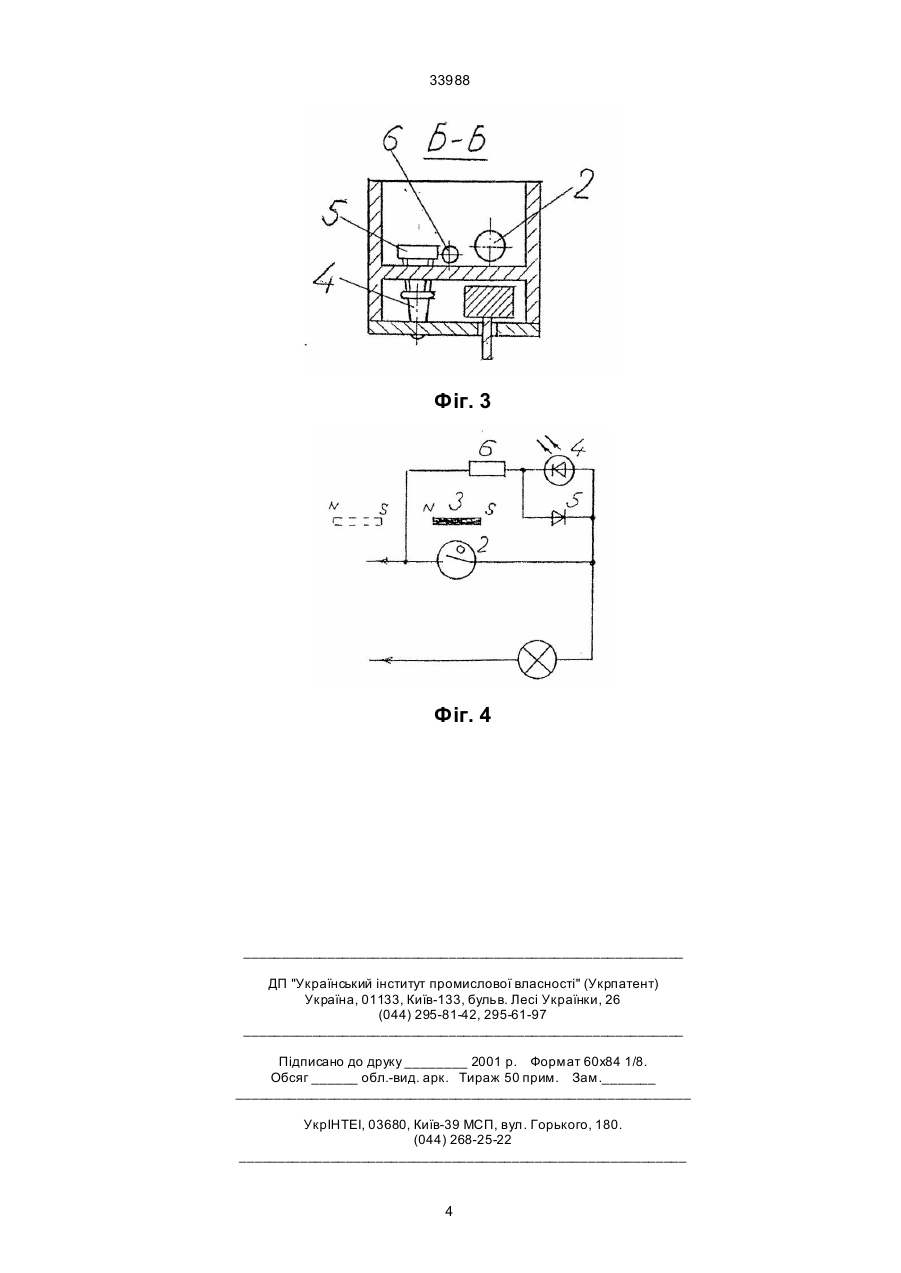

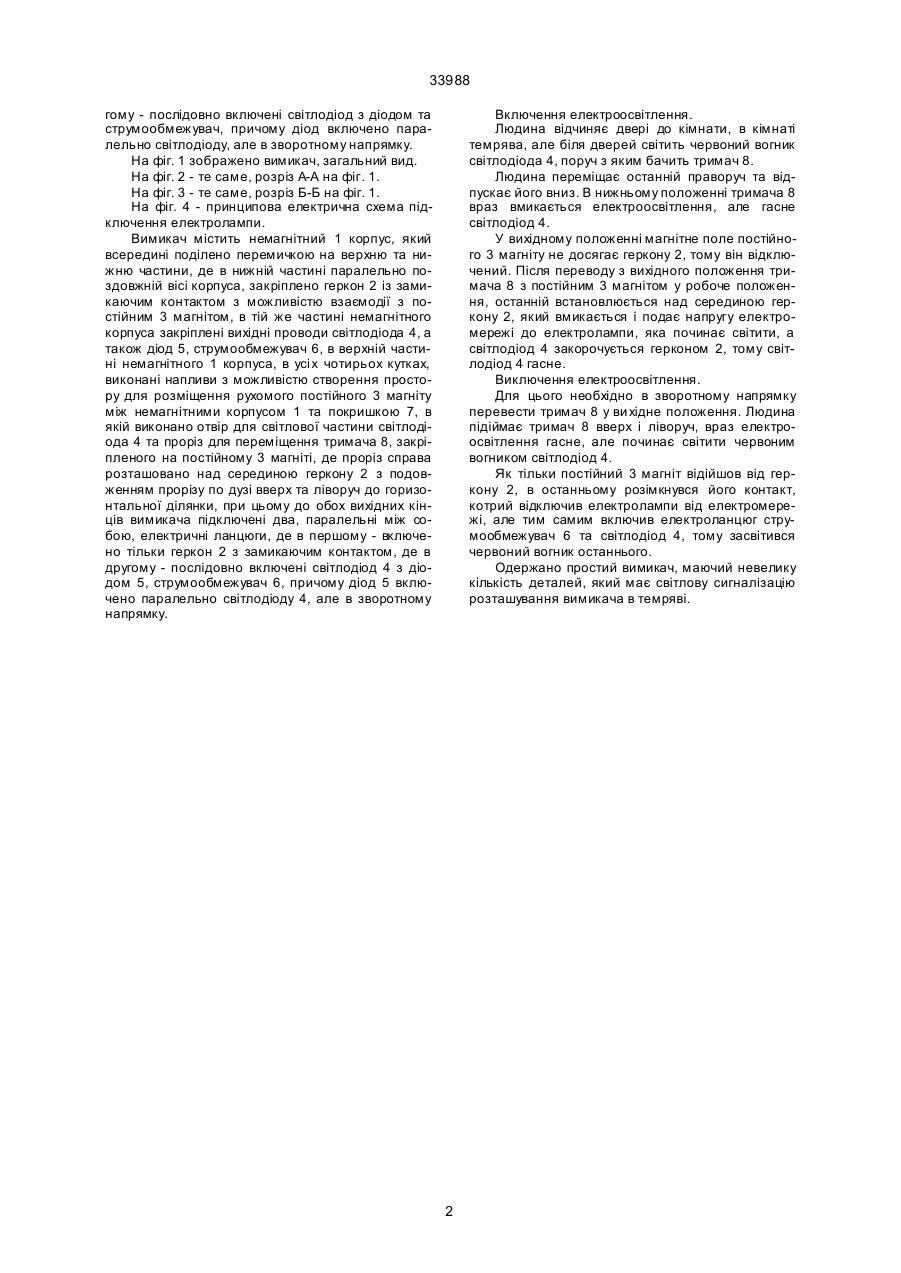

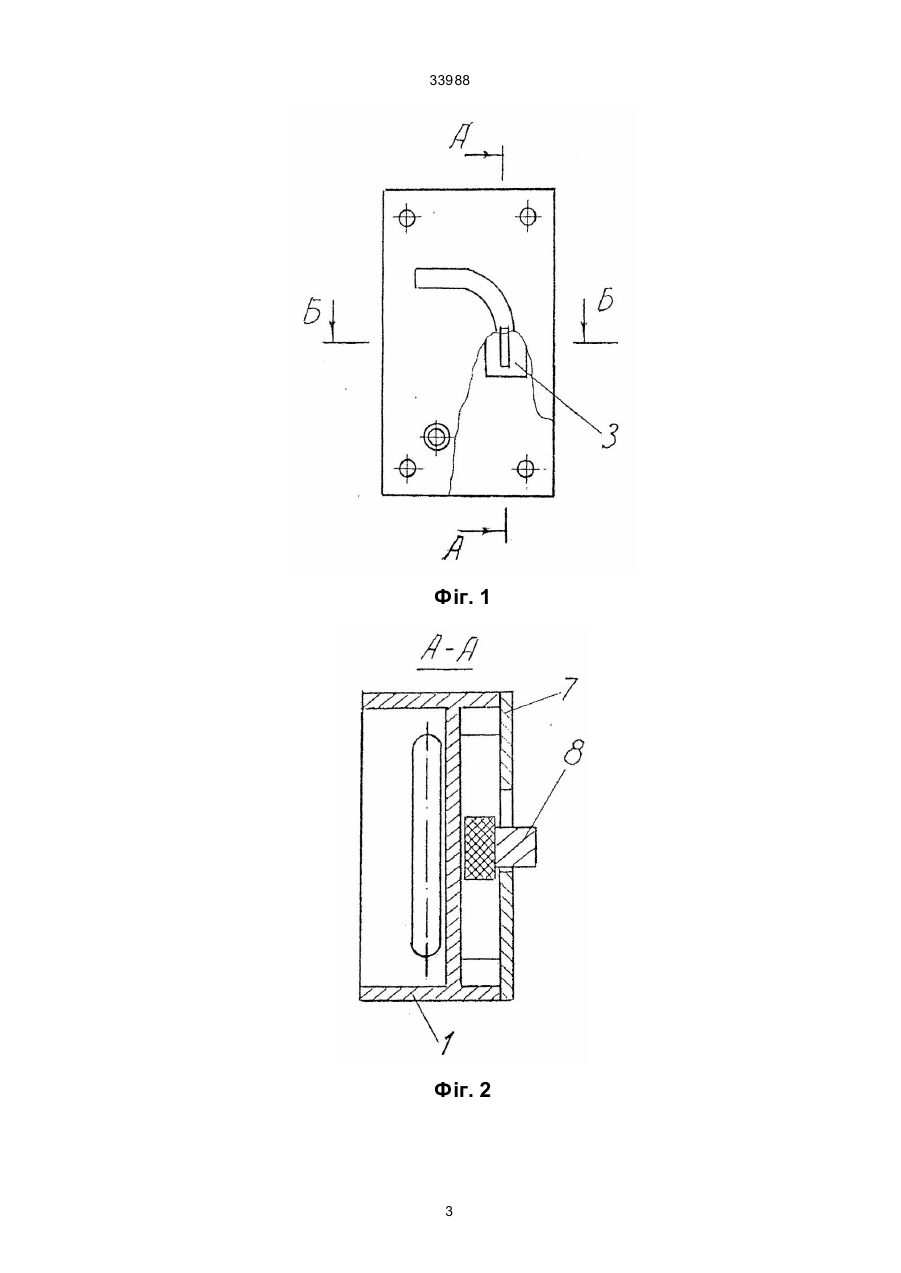

Вимикач, який містить немагнітні корпус та покришку з прорізом, геркон і постійний, магніт, який відрізняється тим, що в нього введені світлодіод, діод, струмообмежувач, тримач, причому немагнітний корпус всередині поділено перемичкою на верхню та нижню частини, де в нижній частині, паралельно поздовжній вісі корпуса, закріплено геркон з замикаючим контактом з можливістю взаємодії з постійним магнітом, в тій же частині 33988 гому - послідовно включені світлодіод з діодом та струмообмежувач, причому діод включено паралельно світлодіоду, але в зворотному напрямку. На фіг. 1 зображено вимикач, загальний вид. На фіг. 2 - те саме, розріз А-А на фіг. 1. На фіг. 3 - те саме, розріз Б-Б на фіг. 1. На фіг. 4 - принципова електрична схема підключення електролампи. Вимикач містить немагнітний 1 корпус, який всередині поділено перемичкою на верхню та нижню частини, де в нижній частині паралельно поздовжній вісі корпуса, закріплено геркон 2 із замикаючим контактом з можливістю взаємодії з постійним 3 магнітом, в тій же частині немагнітного корпуса закріплені вихідні проводи світлодіода 4, а також діод 5, струмообмежувач 6, в верхній частині немагнітного 1 корпуса, в усі х чотирьох кутках, виконані напливи з можливістю створення простору для розміщення рухомого постійного 3 магніту між немагнітними корпусом 1 та покришкою 7, в якій виконано отвір для світлової частини світлодіода 4 та проріз для переміщення тримача 8, закріпленого на постійному 3 магніті, де проріз справа розташовано над серединою геркону 2 з подовженням прорізу по дузі вверх та ліворуч до горизонтальної ділянки, при цьому до обох вихідних кінців вимикача підключені два, паралельні між собою, електричні ланцюги, де в першому - включено тільки геркон 2 з замикаючим контактом, де в другому - послідовно включені світлодіод 4 з діодом 5, струмообмежувач 6, причому діод 5 включено паралельно світлодіоду 4, але в зворотному напрямку. Включення електроосвітлення. Людина відчиняє двері до кімнати, в кімнаті темрява, але біля дверей світить червоний вогник світлодіода 4, поруч з яким бачить тримач 8. Людина переміщає останній праворуч та відпускає його вниз. В нижньому положенні тримача 8 враз вмикається електроосвітлення, але гасне світлодіод 4. У вихідному положенні магнітне поле постійного 3 магніту не досягає геркону 2, тому він відключений. Після переводу з вихідного положення тримача 8 з постійним 3 магнітом у робоче положення, останній встановлюється над серединою геркону 2, який вмикається і подає напругу електромережі до електролампи, яка починає світити, а світлодіод 4 закорочується герконом 2, тому світлодіод 4 гасне. Виключення електроосвітлення. Для цього необхідно в зворотному напрямку перевести тримач 8 у ви хідне положення. Людина підіймає тримач 8 вверх і ліворуч, враз електроосвітлення гасне, але починає світити червоним вогником світлодіод 4. Як тільки постійний 3 магніт відійшов від геркону 2, в останньому розімкнувся його контакт, котрий відключив електролампи від електромережі, але тим самим включив електроланцюг струмообмежувач 6 та світлодіод 4, тому засвітився червоний вогник останнього. Одержано простий вимикач, маючий невелику кількість деталей, який має світлову сигналізацію розташування вимикача в темряві. 2 33988 Фіг. 1 Фіг. 2 3 33988 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
