Вимикач

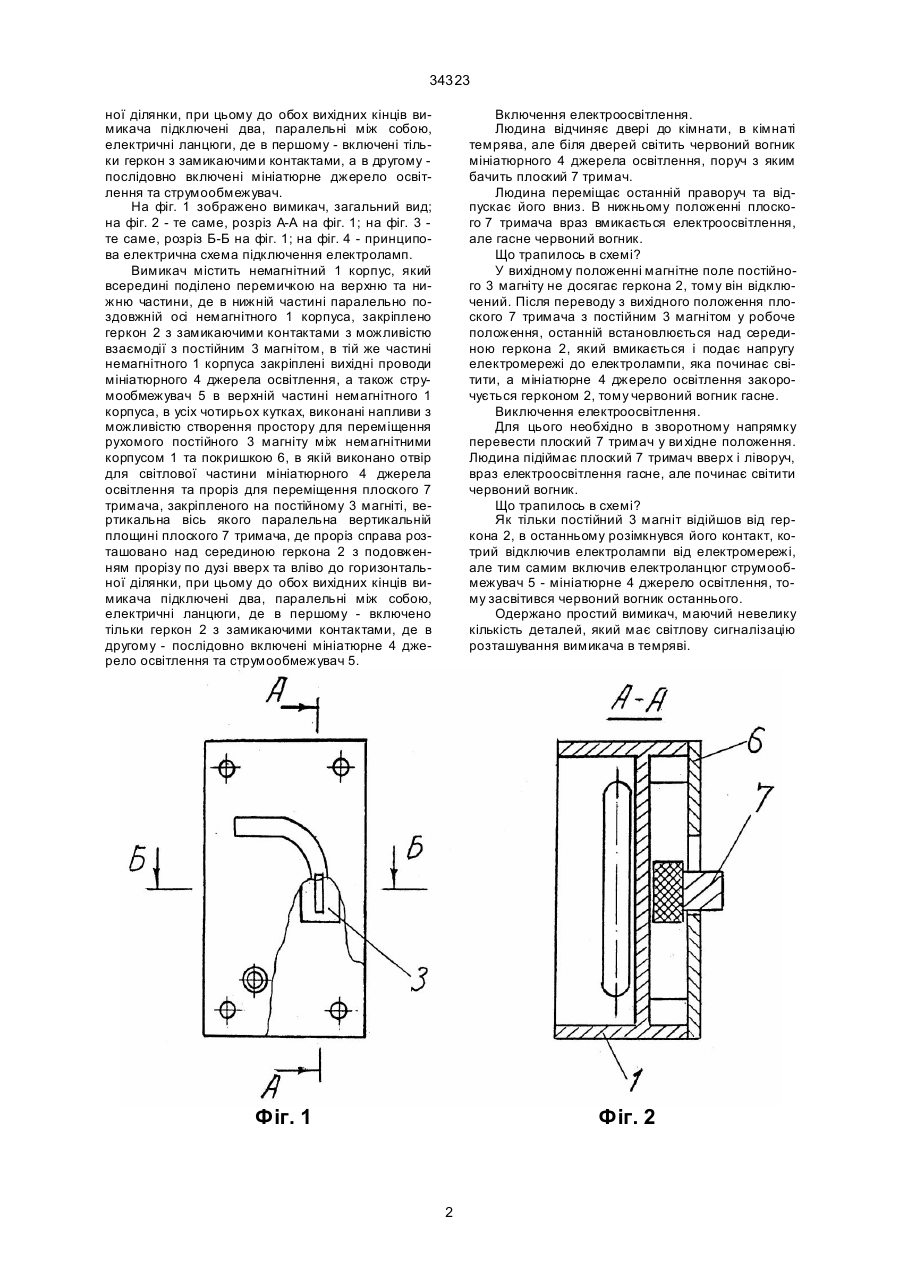

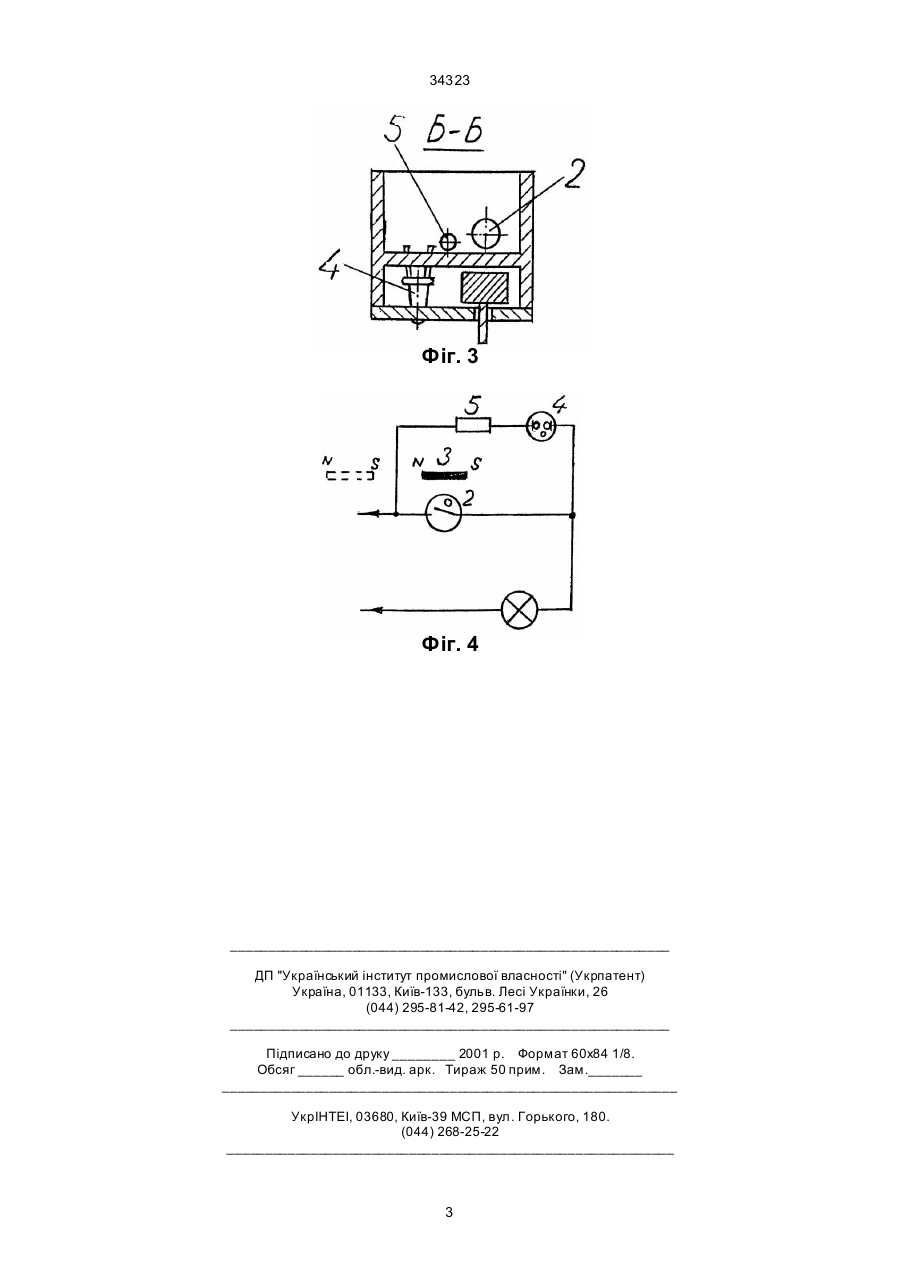

Вимикач, який містить немагнітний корпус, геркон та постійний магніт, та який відрізняється тим, що в нього введені немагнітна покришка з прорізом, мініатюрне джерело освітлення, наприклад, неонова лампочка, струмообмежувач та плоский тримач, причому немагнітний корпус всередині поділено перемичкою на верхню та нижню частини, де в нижній частині, паралельно поздовжній вісі корпуса, закріплено геркон з замикаючими контактами з можливістю взаємодії з постійним магнітом, в тій же частині корпуса закріплені вихі 34323 ної ділянки, при цьому до обох вихідних кінців вимикача підключені два, паралельні між собою, електричні ланцюги, де в першому - включені тільки геркон з замикаючими контактами, а в другому послідовно включені мініатюрне джерело освітлення та струмообмежувач. На фіг. 1 зображено вимикач, загальний вид; на фіг. 2 - те саме, розріз А-А на фіг. 1; на фіг. 3 те саме, розріз Б-Б на фіг. 1; на фіг. 4 - принципова електрична схема підключення електроламп. Вимикач містить немагнітний 1 корпус, який всередині поділено перемичкою на верхню та нижню частини, де в нижній частині паралельно поздовжній осі немагнітного 1 корпуса, закріплено геркон 2 з замикаючими контактами з можливістю взаємодії з постійним 3 магнітом, в тій же частині немагнітного 1 корпуса закріплені вихідні проводи мініатюрного 4 джерела освітлення, а також струмообмежувач 5 в верхній частині немагнітного 1 корпуса, в усіх чотирьох кутках, виконані напливи з можливістю створення простору для переміщення рухомого постійного 3 магніту між немагнітними корпусом 1 та покришкою 6, в якій виконано отвір для світлової частини мініатюрного 4 джерела освітлення та проріз для переміщення плоского 7 тримача, закріпленого на постійному 3 магніті, вертикальна вісь якого паралельна вертикальній площині плоского 7 тримача, де проріз справа розташовано над серединою геркона 2 з подовженням прорізу по дузі вверх та вліво до горизонтальної ділянки, при цьому до обох вихідних кінців вимикача підключені два, паралельні між собою, електричні ланцюги, де в першому - включено тільки геркон 2 з замикаючими контактами, де в другому - послідовно включені мініатюрне 4 джерело освітлення та струмообмежувач 5. Включення електроосвітлення. Людина відчиняє двері до кімнати, в кімнаті темрява, але біля дверей світить червоний вогник мініатюрного 4 джерела освітлення, поруч з яким бачить плоский 7 тримач. Людина переміщає останній праворуч та відпускає його вниз. В нижньому положенні плоского 7 тримача враз вмикається електроосвітлення, але гасне червоний вогник. Що трапилось в схемі? У вихідному положенні магнітне поле постійного 3 магніту не досягає геркона 2, тому він відключений. Після переводу з вихідного положення плоского 7 тримача з постійним 3 магнітом у робоче положення, останній встановлюється над серединою геркона 2, який вмикається і подає напругу електромережі до електролампи, яка починає світити, а мініатюрне 4 джерело освітлення закорочується герконом 2, тому червоний вогник гасне. Виключення електроосвітлення. Для цього необхідно в зворотному напрямку перевести плоский 7 тримач у ви хідне положення. Людина підіймає плоский 7 тримач вверх і ліворуч, враз електроосвітлення гасне, але починає світити червоний вогник. Що трапилось в схемі? Як тільки постійний 3 магніт відійшов від геркона 2, в останньому розімкнувся його контакт, котрий відключив електролампи від електромережі, але тим самим включив електроланцюг струмообмежувач 5 - мініатюрне 4 джерело освітлення, тому засвітився червоний вогник останнього. Одержано простий вимикач, маючий невелику кількість деталей, який має світлову сигналізацію розташування вимикача в темряві. Фіг. 1 Фіг. 2 2 34323 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
