Вирбель

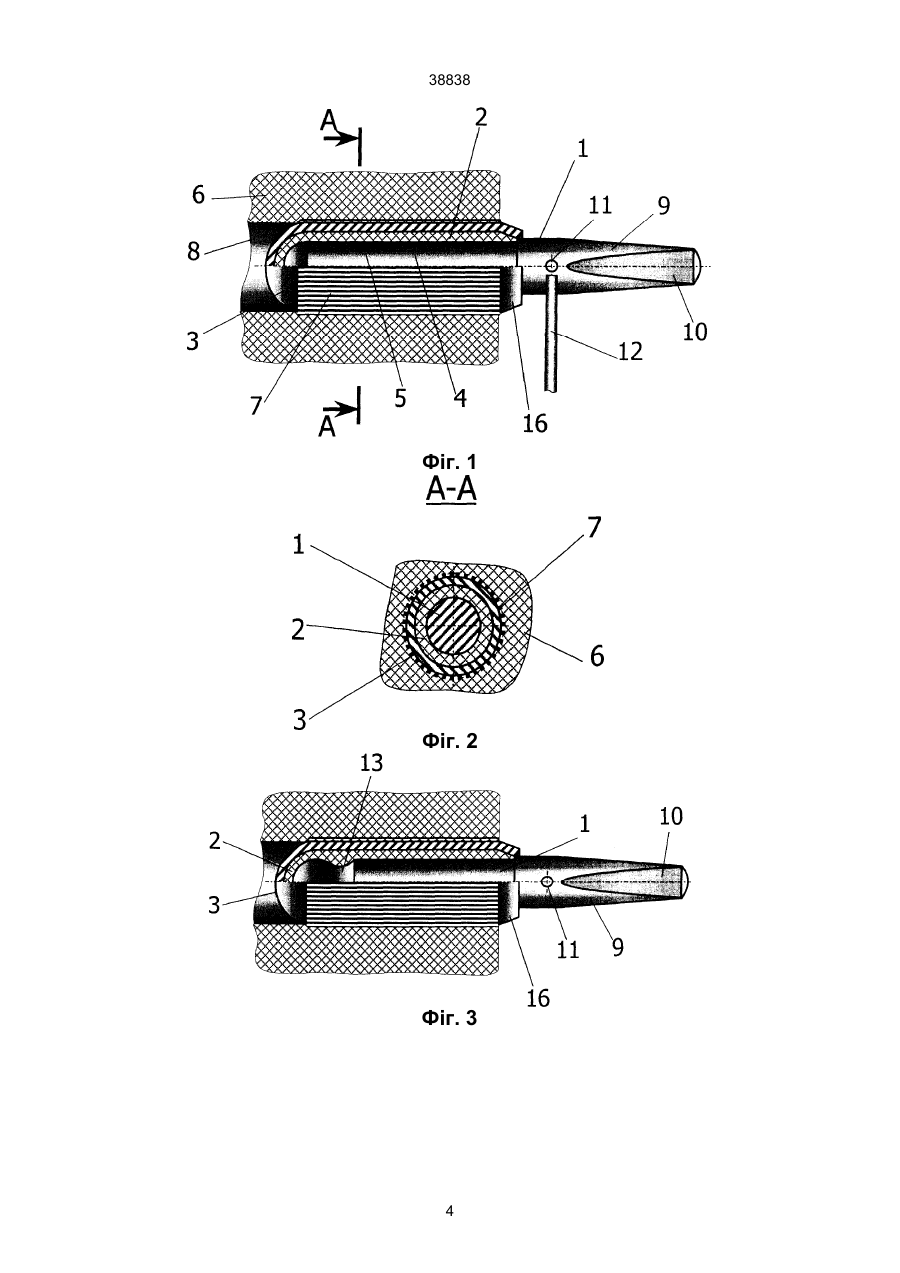

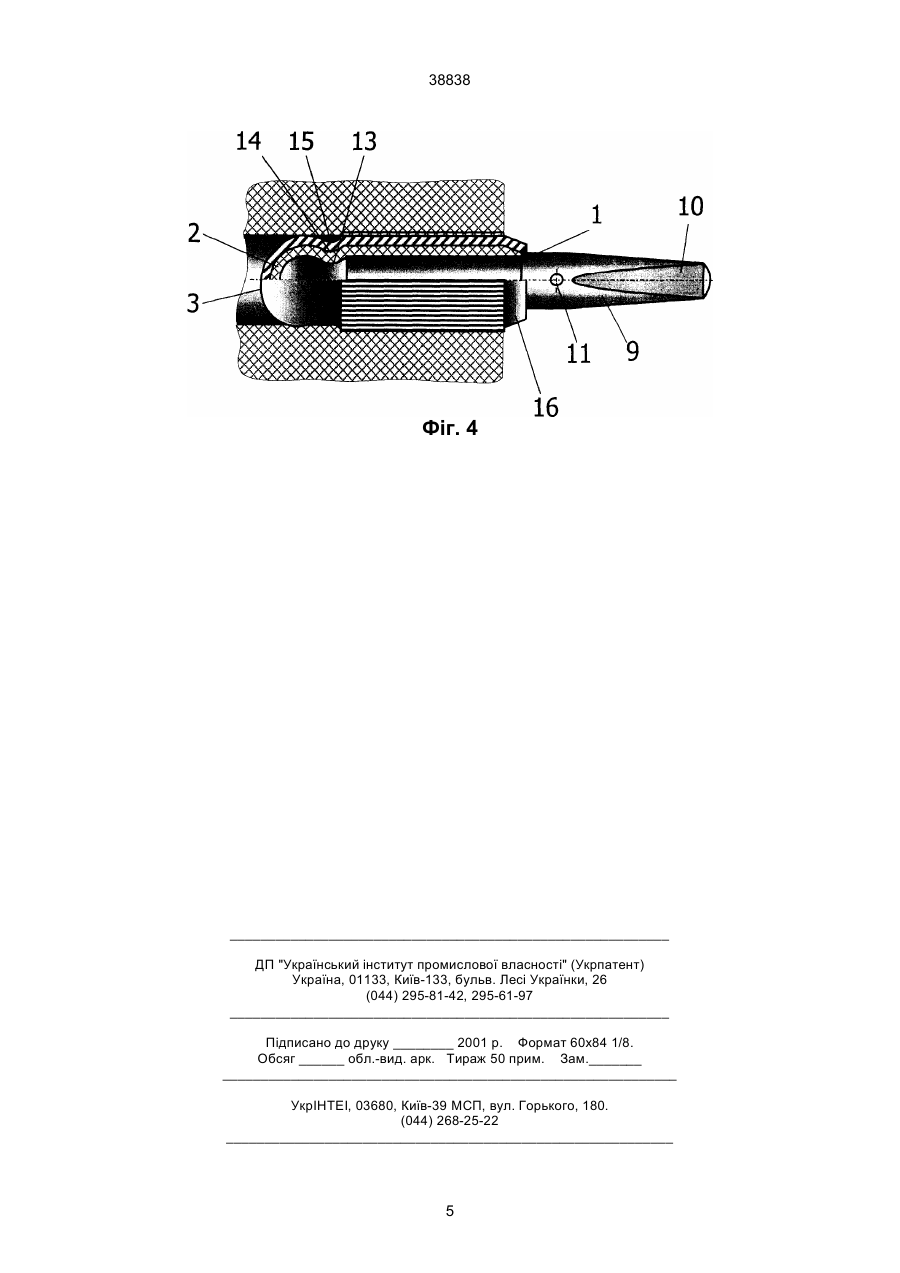

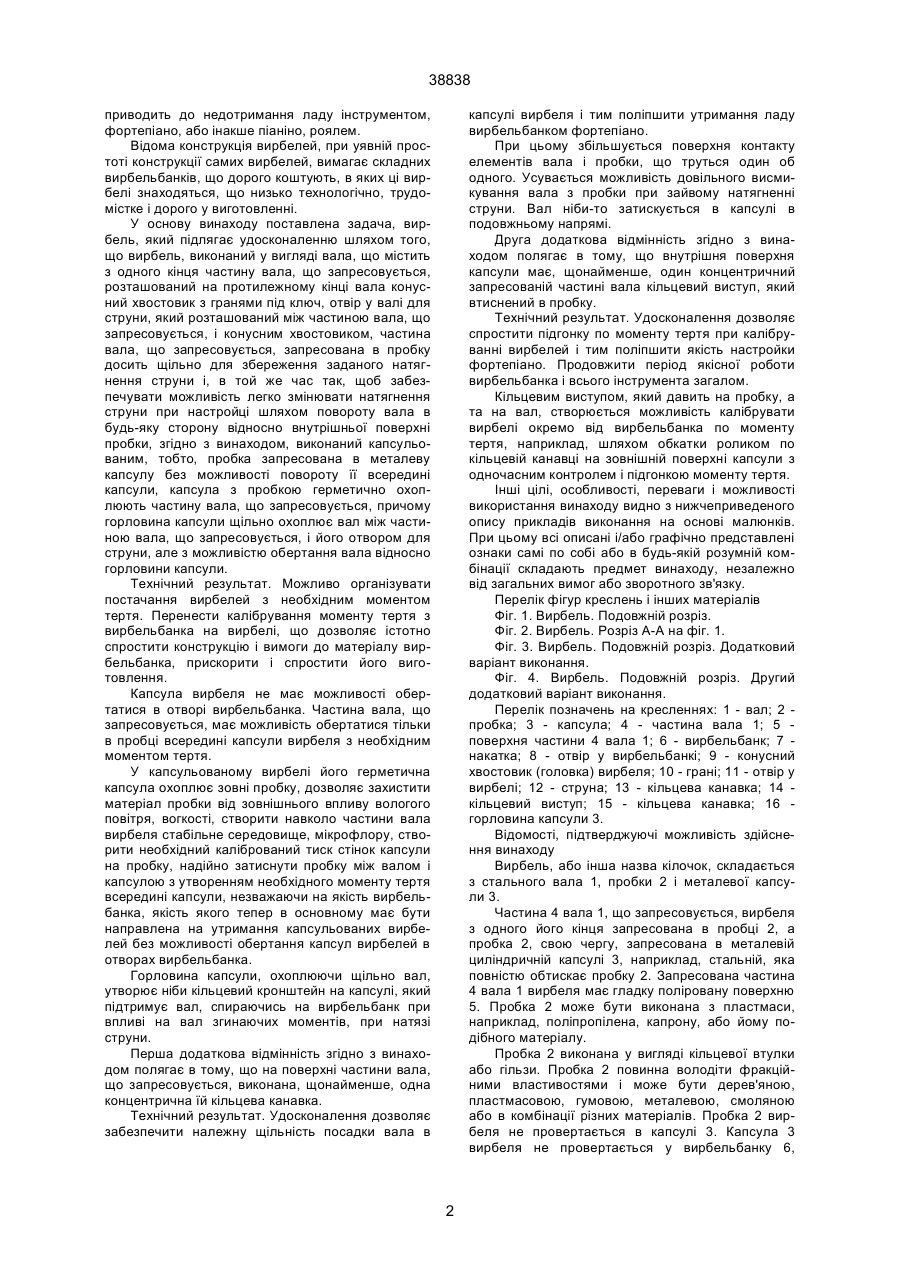

1. Вирбель, виконаний у вигляді вала, що містить з одного кінця частину вала, що запресовується, розташований на протилежному кінці вала конусний хвостовик з гранями під ключ, отвір у валі для струни, який розташований між частиною вала, що запресовується, і конусним хвостовиком, частина вала, що запресовується запресована в пробку досить щільно для збереження заданого натягнення струни і в той же час так, щоб 38838 приводить до недотримання ладу інструментом, фортепіано, або інакше піаніно, роялем. Відома конструкція вирбелей, при уявній простоті конструкції самих вирбелей, вимагає складних вирбельбанків, що дорого коштують, в яких ці вирбелі знаходяться, що низько технологічно, трудомістке і дорого у виготовленні. У основу винаходу поставлена задача, вирбель, який підлягає удосконаленню шляхом того, що вирбель, виконаний у вигляді вала, що містить з одного кінця частину вала, що запресовується, розташований на протилежному кінці вала конусний хвостовик з гранями під ключ, отвір у валі для струни, який розташований між частиною вала, що запресовується, і конусним хвостовиком, частина вала, що запресовується, запресована в пробку досить щільно для збереження заданого натягнення струни і, в той же час так, щоб забезпечувати можливість легко змінювати натягнення струни при настройці шляхом повороту вала в будь-яку сторону відносно внутрішньої поверхні пробки, згідно з винаходом, виконаний капсульованим, тобто, пробка запресована в металеву капсулу без можливості повороту її всередині капсули, капсула з пробкою герметично охоплюють частину вала, що запресовується, причому горловина капсули щільно охоплює вал між частиною вала, що запресовується, і його отвором для струни, але з можливістю обертання вала відносно горловини капсули. Технічний результат. Можливо організувати постачання вирбелей з необхідним моментом тертя. Перенести калібрування моменту тертя з вирбельбанка на вирбелі, що дозволяє істотно спростити конструкцію і вимоги до матеріалу вирбельбанка, прискорити і спростити його виготовлення. Капсула вирбеля не має можливості обертатися в отворі вирбельбанка. Частина вала, що запресовується, має можливість обертатися тільки в пробці всередині капсули вирбеля з необхідним моментом тертя. У капсульованому вирбелі його герметична капсула охоплює зовні пробку, дозволяє захистити матеріал пробки від зовнішнього впливу вологого повітря, вогкості, створити навколо частини вала вирбеля стабільне середовище, мікрофлору, створити необхідний калібрований тиск стінок капсули на пробку, надійно затиснути пробку між валом і капсулою з утворенням необхідного моменту тертя всередині капсули, незважаючи на якість вирбельбанка, якість якого тепер в основному має бути направлена на утримання капсульованих вирбелей без можливості обертання капсул вирбелей в отворах вирбельбанка. Горловина капсули, охоплюючи щільно вал, утворює ніби кільцевий кронштейн на капсулі, який підтримує вал, спираючись на вирбельбанк при впливі на вал згинаючих моментів, при натязі струни. Перша додаткова відмінність згідно з винаходом полягає в тому, що на поверхні частини вала, що запресовується, виконана, щонайменше, одна концентрична їй кільцева канавка. Технічний результат. Удосконалення дозволяє забезпечити належну щільність посадки вала в капсулі вирбеля і тим поліпшити утримання ладу вирбельбанком фортепіано. При цьому збільшується поверхня контакту елементів вала і пробки, що труться один об одного. Усувається можливість довільного висмикування вала з пробки при зайвому натягненні струни. Вал ніби-то затискується в капсулі в подовжньому напрямі. Друга додаткова відмінність згідно з винаходом полягає в тому, що внутрішня поверхня капсули має, щонайменше, один концентричний запресованій частині вала кільцевий виступ, який втиснений в пробку. Технічний результат. Удосконалення дозволяє спростити підгонку по моменту тертя при калібруванні вирбелей і тим поліпшити якість настройки фортепіано. Продовжити період якісної роботи вирбельбанка і всього інструмента загалом. Кільцевим виступом, який давить на пробку, а та на вал, створюється можливість калібрувати вирбелі окремо від вирбельбанка по моменту тертя, наприклад, шляхом обкатки роликом по кільцевій канавці на зовнішній поверхні капсули з одночасним контролем і підгонкою моменту тертя. Інші цілі, особливості, переваги і можливості використання винаходу видно з нижчеприведеного опису прикладів виконання на основі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або в будь-якій розумній комбінації складають предмет винаходу, незалежно від загальних вимог або зворотного зв'язку. Перелік фігур креслень і інших матеріалів Фіг. 1. Вирбель. Подовжній розріз. Фіг. 2. Вирбель. Розріз А-А на фіг. 1. Фіг. 3. Вирбель. Подовжній розріз. Додатковий варіант виконання. Фіг. 4. Вирбель. Подовжній розріз. Другий додатковий варіант виконання. Перелік позначень на кресленнях: 1 - вал; 2 пробка; 3 - капсула; 4 - частина вала 1; 5 поверхня частини 4 вала 1; 6 - вирбельбанк; 7 накатка; 8 - отвір у вирбельбанкі; 9 - конусний хвостовик (головка) вирбеля; 10 - грані; 11 - отвір у вирбелі; 12 - струна; 13 - кільцева канавка; 14 кільцевий виступ; 15 - кільцева канавка; 16 горловина капсули 3. Відомості, підтверджуючі можливість здійснення винаходу Вирбель, або інша назва кілочок, складається з стального вала 1, пробки 2 і металевої капсули 3. Частина 4 вала 1, що запресовується, вирбеля з одного його кінця запресована в пробці 2, а пробка 2, свою чергу, запресована в металевій циліндричній капсулі 3, наприклад, стальній, яка повністю обтискає пробку 2. Запресована частина 4 вала 1 вирбеля має гладку поліровану поверхню 5. Пробка 2 може бути виконана з пластмаси, наприклад, поліпропілена, капрону, або йому подібного матеріалу. Пробка 2 виконана у вигляді кільцевої втулки або гільзи. Пробка 2 повинна володіти фракційними властивостями і може бути дерев'яною, пластмасовою, гумовою, металевою, смоляною або в комбінації різних матеріалів. Пробка 2 вирбеля не провертається в капсулі 3. Капсула 3 вирбеля не провертається у вирбельбанку 6, 2 38838 тобто, вона жорстко кріпиться шляхом запресовки капсули 3 в дерев'яний щит вирбельбанка 6. Металева капсула 3 вирбеля має зовнішній поверхні накатку 7 у вигляді подовжніх ребер для запобігання провертанню у вирбельбанку 6 капсули 3. Накатка 7 капсули 3 жорстко запремовується в отворі 8 вирбельбанка 6, можливо на клейовому з'єднанні. Протилежний кінець вала 1 виконаний у вигляді конусного хвостовика 9 (головки) з гранями 10 під ключ. Граней 10 на хвостовику 9 може бути від однієї до восьми. Для зручності настройки краще мати вісім граней 10 на хвостовику 9, для ремонтного вирбеля досить чотири грані 10. Грані 10 можуть бути вигнутими відносно подовжніх ребер, тобто, ліній вигину граней 10 або типу пазів між ребрами, що зручно при числі граней 10 більш восьми. Вал 1 між запресованою його частиною 4 і хвостовиком 9 має отвір 11 для струни 12 (струна на фігурі 1 показана умовно). Посадка вала 1 вирбеля в пробці 2 не повинна бути дуже тугою з недопустимо високим моментом тертя. Момент тертя між пробкою 2 і валом 1 вирбеля повинен забезпечувати збереження сили натягнення струн 12 до 1,7 кН. Для більш надійної запресовки вала 1 в пробці 2, на частині 4 вала 1 вирбеля виконана, щонайменше, одна концентрична запресованій частині 4 вала 1 вирбеля кільцева канавка 13 для часткового втиснення в неї внутрішніх стінок пробки 2 вирбеля і неможливості висмикування частини 4 вала 1 з пробки 2 при виникненні статичного згинаючого моменту при натягненні струн і імпульссного моменту при грі на фортепіано, де ці струни встановлені. Пробка 2 може бути посаджена в капсулі 3 на клейовому нероз'ємному з'єднанні. Внутрішня поверхня капсули 3 може мати, щонайменше, один концентричний запрессованій частині 4 вала 1 кільцевий виступ 14, який втиснений в пробку 2 вирбеля, що дозволяє досягнути необхідного моменту тертя між валом 1 і пробкою 2 і також виключити висмикування пробки 2 з капсули 3, за рахунок створення затиснутого в капсулі 3 кінця вала 1 з боку частини 4 вала 1. Бажано для більш рівномірного моменту тертя між контактуючими поверхнями кільцеву канавку 13 на валу 1, кільцевий виступ 14 на внутрішній поверхні капсули і кільцеву канавку 15, що утворюється при цьому на зовнішній поверхні капсули 3 розташовувати в одній радіальній до вала 1 площині. Число канавок 13, 15 і виступів 14 може бути більше за одиницю. Таким чином, частина 4 вала запресована в пробку 2 досить щільно для збереження заданого натягнення струни 12 і, в той же час так, щоб забезпечувати можливість легко змінювати натягнення струни 12 при настройці шляхом провертання вала 1 в будь-яку сторону відносно внутрішньої поверхні пробки 2. Пробка 2 запресована в металеву капсулу З без можливості проворота її всередині капсули 3, капсула 3 герметично охоплює частину 4 вала 1 разом з пробкою 2, причому горловина 16 капсули З щільно охоплює вал 1 між частиною 4 вала 1 і його отвором 11 для струни 12, але з можливістю обертання вала 1 відносно горловини 16 капсули 3. Пристрій працює таким чином. На гладку поверхню 5 частини 4 вала 1 вирбеля одягають пробку 2. Далі на пробку 2 одягають капсулу 3. Далі касулу 3 обтискають з тиском зовні, виконують накатку 7 у вигляді подовжніх ребер і кільцеві канавки 15, при наявності останніх, при цьому пробка в капсулі щільно стискає вал до необхідного моменту тертя. Пробку 2 в капсулі 3 можна спочатку посадити на клейовому з'єднанні, а потім запресувати вал 1 в пробку 2. Капсулу З зібраного і готового до використання вирбеля запресовують в отвір 8 у вирбельбанку 6. При цьому на стику радіальних периметрів капсули 3 і отвору 8 вирбельбанка 6 утвориться подібність з'єднання типу «шип в проушине», що не дозволяє капсулі провертатися в отворі вирбельбанка. Один кінець струни 12 в інструменті кріплять нерухомо до чавунної рами (не показана) фортепіано за допомогою зав'язаної або незав'язаної петлі і штифта (не показані), інший кінець струни 12 закріплюють на вирбельбанку 6 з допомогою вирбеля, другий кінець струни 12 втягають в отвір 11 вала 1 вирбеля. Провертають вал 1 вирбеля відносно пробки 2 вирбеля і капсули 3 вирбеля до необхідної сили натягнення струни 12, наприклад, до 1,7 кН. Провертання вала вирбеля здійснюють за допомогою спеціального настроювального ключа (не показаний), який одягають на вільний конічний хвостовик 9 (головку) вирбеля з відповідим ключу розташуванням граней 10. Технічний результат. Можливо організувати постачання капсульованих каліброваних вирбелей з необхідним моментом тертя. Перенести калібрування моменту тертя з вирбельбанка на вирбелі, що дозволяє істотно спростити конструкцію і вимоги до матеріалу вирбельбанка, прискорити і спростити його виготовлення. Істотно знизити вплив вогкості повітря на момент тертя вирбелей. Забезпечити належну щільність посадки вирбелей і тим поліпшити дотримання ладу вирбельбанком фортепіано. Поліпшити якість настройки фортепіано. Продовжити період якісної роботи вирбельбанка і всього інструмента взагалі. 3 38838 Фіг. 1 Фіг. 2 Фіг. 3 4 38838 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
