Пристрій для розвантаження ємностей з в’язкими рідинами, що застигли

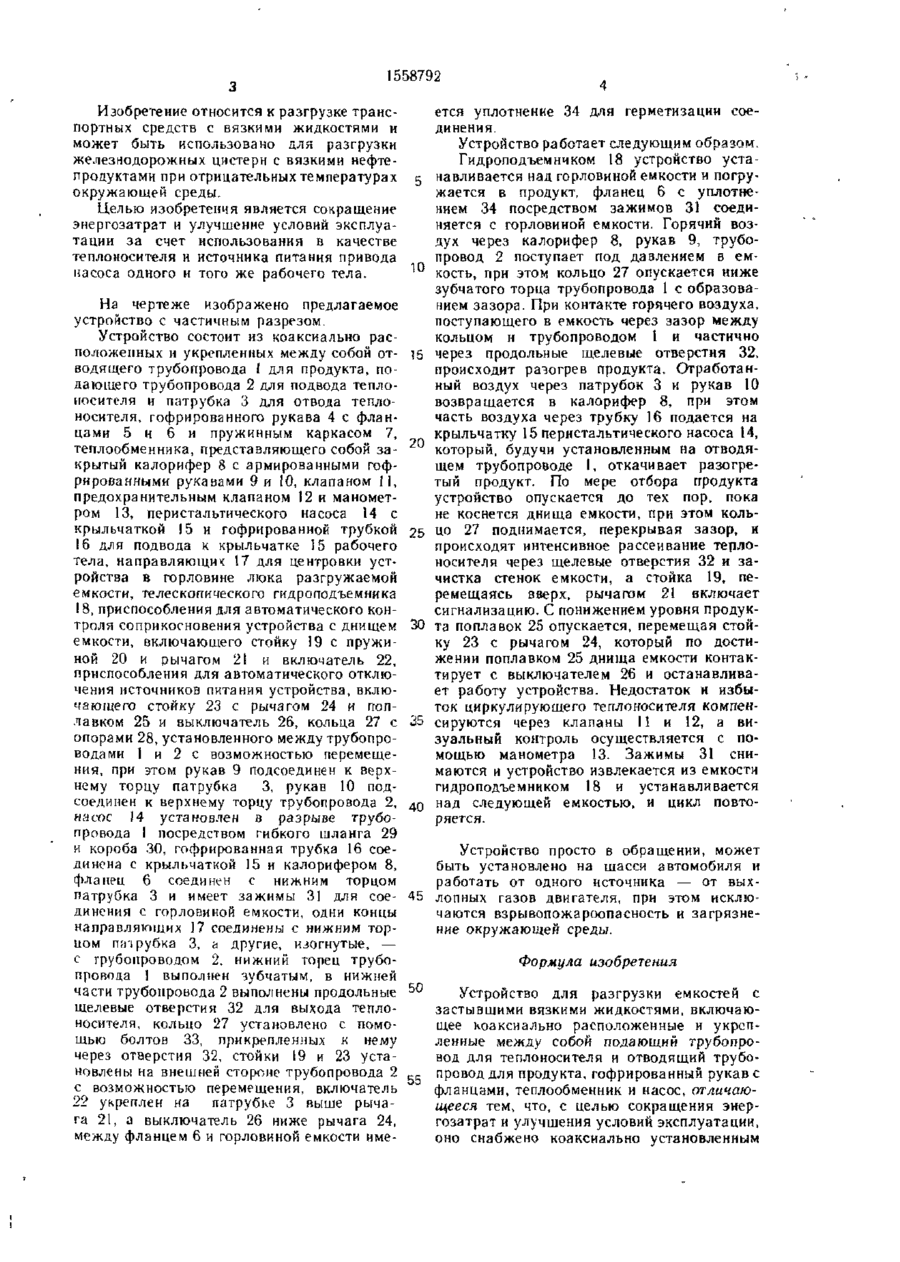

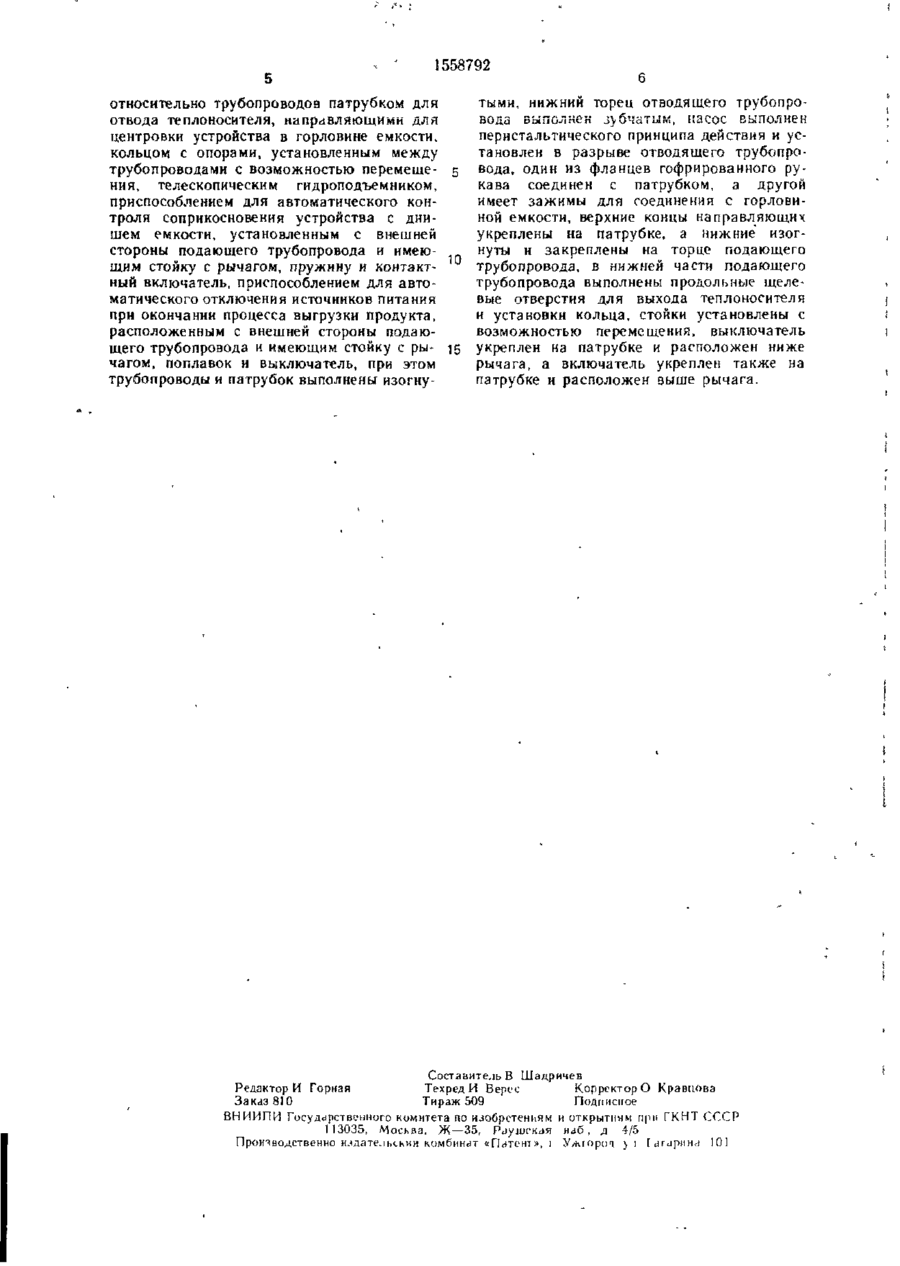

Изобретение относится к разгрузке транспортных средств с вязкими жидкостями и может быть использовано для разгрузки железнодорожных цистерн и других емкостей с вязкими нефтепродуктами при от рицательных температурах окружающей ере ды Целью изобретения является сокращение энергозатрат и улучшение условий эксплуатации за счет использования в качестве теплоносителя и источника питания привода насоса одного и того же рабочего тела Гидроподъемником 18 устройство устанавливается над горловиной емкости и погру жается в продукт Зажимами 31 осуществляется герметичное подсоединение устройства к горловине емкости Через калорифер 8 гофрированный рукав 9, трубопро вод 2, зазор между кольцом 27 и зубчатым торцом трубопровода 1, щелевые от верстия 32 патрубок 3 и рукав 9 осуществляется циркуляция теплоносителя и разогрев выгружаемого продукта Последний выкачивается по трубопроводу 1 установленным на нем перистальтическим насосом 14, работающим от крыльчатки 15, вращающейся от поступающего на нее от калорифера 8 через грубку 16 того же теплоносителя В качестве теплоносителя используются выхлопные газы от двигателя По окончании процесса выгрузки происходит автоматическое отключение питания устройства с помощью выключателя 26 Освобождают зажимы 31, гидроподъемником І8 вынимают устройство из опорожненной ем кости и устанавливают его над следующей 1 ил г-— 1558792 Изобретение относится к разгрузке транспортных средств с вязкими жидкостями и может быть использовано для разгрузки железнодорожных цистерн с вязкими нефтепродуктами при отрицательных температурах окружающей среды. Целью изобретения является сокращение энергозатрат и улучшение условий эксплуатации за счет использования в качестве теплоносителя и источника питания привода 10 насоса одного и того же рабочего тела. На чертеже изображено предлагаемое устройство с частичным разрезом. Устройство состоит из коаксиально расположенных и укрепленных между собой отводящего трубопровода 1 для продукта, подающего трубопровода 2 для подвода теплоносителя и патрубка 3 для отвода теплоносителя, гофрированного рукава 4 с фланцами 5 и 6 и пружинным каркасом 7, теплообменника, представляющего собой закрытый калорифер 8 с армированными гофрированными рукавами 9 и 10, клапаном И, предохранительным клапаном 12 и манометром 13, перистальтического насоса 14 с крыльчаткой 15 и гофрированной трубкой !6 для подвода к крыльчатке 15 рабочего тела, направляющих 17 для центровки устройства в горловине люка разгружаемой емкости, телескопического гидроподъемника 18, приспособления для автоматического контроля соприкосновения устройства с днищем емкости, включающего стойку 19 с пружиной 20 и рычагом 21 и включатель 22, приспособления для автоматического отключения источников питания устройства, включающего стойку 23 с рычагом 24 и поплавком 25 и выключатель 26, кольца 27 с опорами 28, установленного между трубопроводами 1 и 2 с возможностью перемещения, при этом рукав 9 подсоединен к верхнему торцу патрубка 3, рукав 10 подсоединен к верхнему торцу трубопровода 2, насос 14 установлен в разрыве трубопровода 1 посредством гибкого шланга 29 и короба 30, гофрированная трубка 16 соединена с крыльчаткой 15 и калорифером 8, фланец 6 соединен с нижним торцом патрубка 3 и имеет зажимы 31 для соединения с горловиной емкости, одни концы направляющих 17 соединены с нижним торцом пач рубка 3, ь другие, изогнутые, — с трубопроводом 2, нижний торец трубопровода 1 выполнен зубчатым, в нижней части трубопровода 2 выполнены продольные щелевые отверстия 32 для выхода теплоносителя, кольцо 27 установлено с помощью болтов 33, прикрепленных к нему через отверстия 32, стойки 19 и 23 установлены на внешней стороне трубопровода 2 с возможностью перемещения, включатель 22 укреплен на патрубке 3 выше рычага 21, а выключатель 26 ниже рычага 24, между фланцем 6 и горловиной емкости име 15 20 25 30 35 ется уплотнение 34 для герметизации соединения. Устройство работает следующим образом. Гидроподъемником 18 устройство устанавливается над горловиной емкости и погружается в продукт, фланец 6 с уплотнением 34 посредством зажимов 31 соединяется с горловиной емкости. Горячий воздух через калорифер 8, рукав 9, трубопровод 2 поступает под давлением в емкость, при этом кольцо 27 опускается ниже зубчатого торца трубопровода 1 с образованием зазора. При контакте горячего воздуха, поступающего в емкость через зазор между кольцом и трубопроводом 1 и частично через продольные щелевые отверстия 32, происходит разогрев продукта. Отработанный воздухчерез патрубок 3 и рукав 10 возвращается в калорифер 8, при этом часть воздуха через трубку 16 подается на крыльчатку 15 перистальтического насоса 14, который, будучи установленным на отводящем трубопроводе 1, откачивает разогретый продукт. По ме ре отбора продукта устройство опускается до тех пор, пока не коснется днища емкости, при этом кольцо 27 поднимается, перекрывая зазор, и происходят интенсивное рассеивание теплоносителя через щелевые отверстия 32 и зачистка стенок емкости, а стойка 19, перемещаясь вверх, рычагом 21 включает сигнализацию. С понижением уровня продукта поплавок 25 опускается, перемещая стойку 23 с рычагом 24, который по достижении поплавком 25 днища емкости контактирует с выключателем 26 и останавливает работу устройства. Недостаток и избыток циркулирующего теплоносителя компенсируются через клапаны 11 и 12, а визуальный контроль осуществляется с помощью манометра 13. Зажимы 31 снимаются и устройство извлекается из емкости гидроподъемником 18 и устанавливается над следующей емкостью, и цикл повторяется. Устройство просто в обращении, может быть установлено на шасси автомобиля и работать от одного источника — от вых45 лопных газов двигателя, при этом исключаются взрывопожароопасность и загрязнение окружающей среды. Формула изобретения 50 Устройство для разгрузки емкостей с застывшими вязкими жидкостями, включающее коаксиально расположенные и укрепленные между собой подающий трубопровод для теплоносителя и отводящий трубопровод для продукта, гофрированный рукав с фланцами, теплообменник и насос, отличающееся тем, что, с целью сокращения энергозатрат и улучшения условий эксплуатации, оно снабжено коаксиально установленным 1558792 относительно трубопроводов патрубком для отвода теплоносителя, направляющими для центровки устройства в горловине емкости, кольцом с опорами, установленным между трубопроводами с возможностью перемеще- 5 ни я, телескопическим гидроподъемником, приспособлением для автоматического контроля соприкосновения устройства с днишем емкости, установленным с внешней стороны подающего трубопровода и имеющим стойку с рычагом, пружину и контакт- 10 ный включатель, приспособлением для автоматического отключения источников питания при окончании процесса выгрузки продукта, расположенным с внешней стороны подающего трубопровода и имеющим стойку с ры- 15 чагом, поплавок и выключатель, при этом трубопроводы и патрубок выполнены изогну тыми, нижний торец отводящего трубопровода выполнен зубчатым, насос выполнен перистальтического принципа действия и установлен в разрыве отводящего трубопровода, один из фланцев гофрированного рукава соединен с патрубком, а другой имеет зажимы для соединения с горловиной емкости, верхние концы направляющих укреплены на патрубке, а нижние изогнуты и закреплены на торце подающего трубопровода, в нижней части подающего трубопровода выполнены продольные щелевые отверстия для выхода теплоносителя и установки кольца, стойки установлены с возможностью перемещений, выключатель укреплен на патрубке и расположен ниже рычага, а включатель укреплен также на патрубке и расположен выше рычага. Составитесь В Шадричев Р е д а к т о р И Горная Техред И Верес Корректор О Кравцова З а к а з 810 Тираж 509 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С С С Р 1 13035, Москва, Ж — 3 5 , Рауліекля наб , д 4/5 Производственно издательский комбинат «Патент», і У ж ю р о т > і Гагарина 101
