Гвинтовий конвеєр контейнерного типу

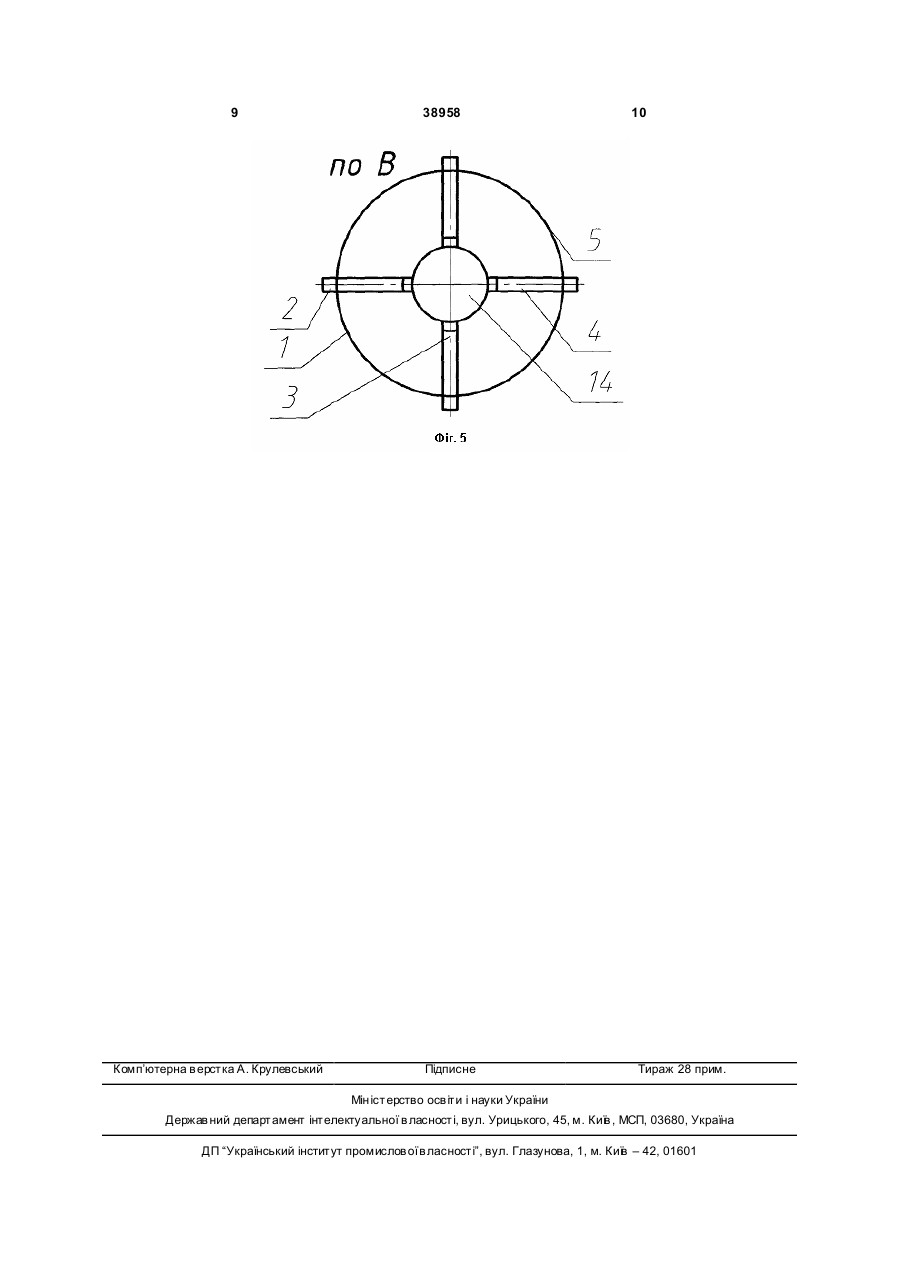

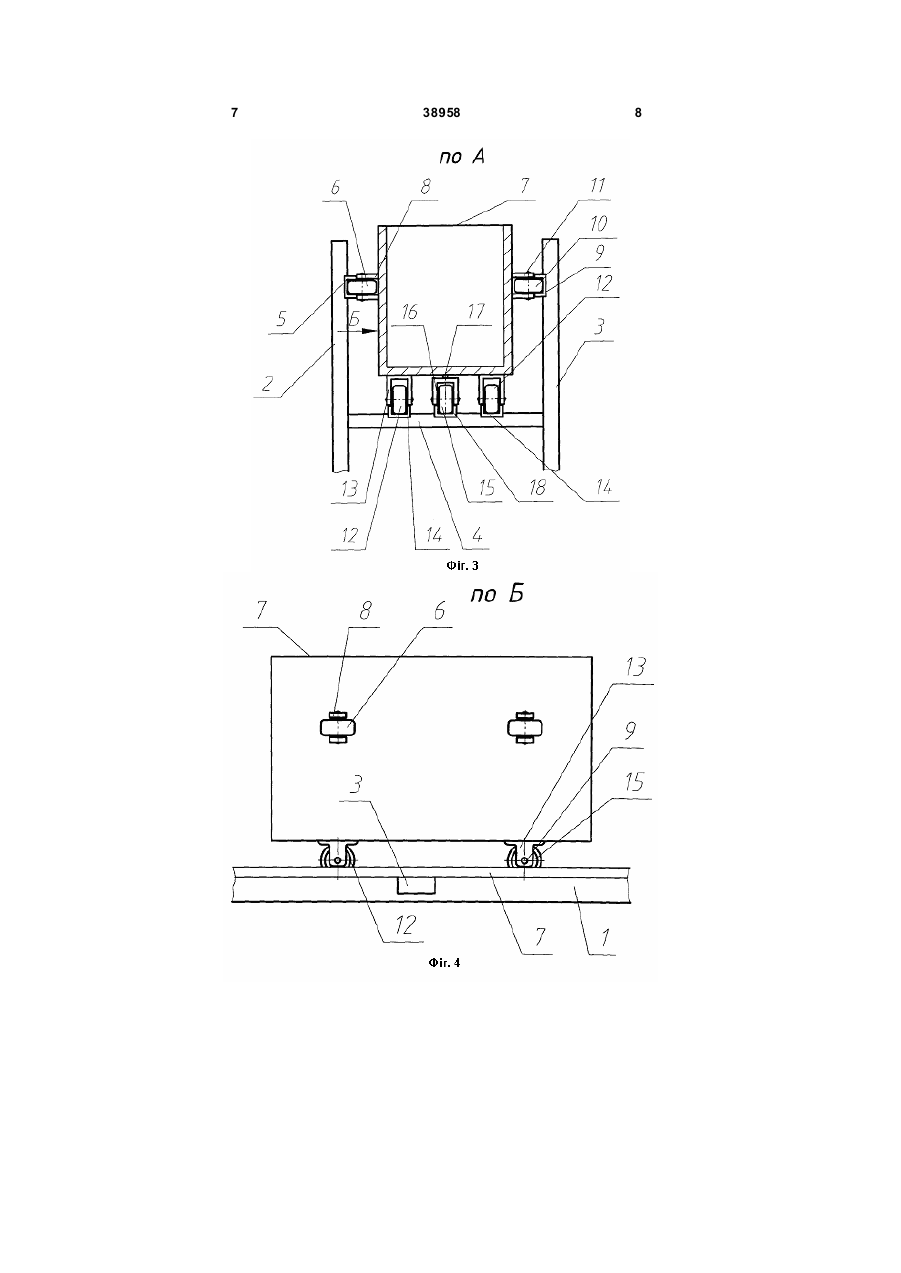

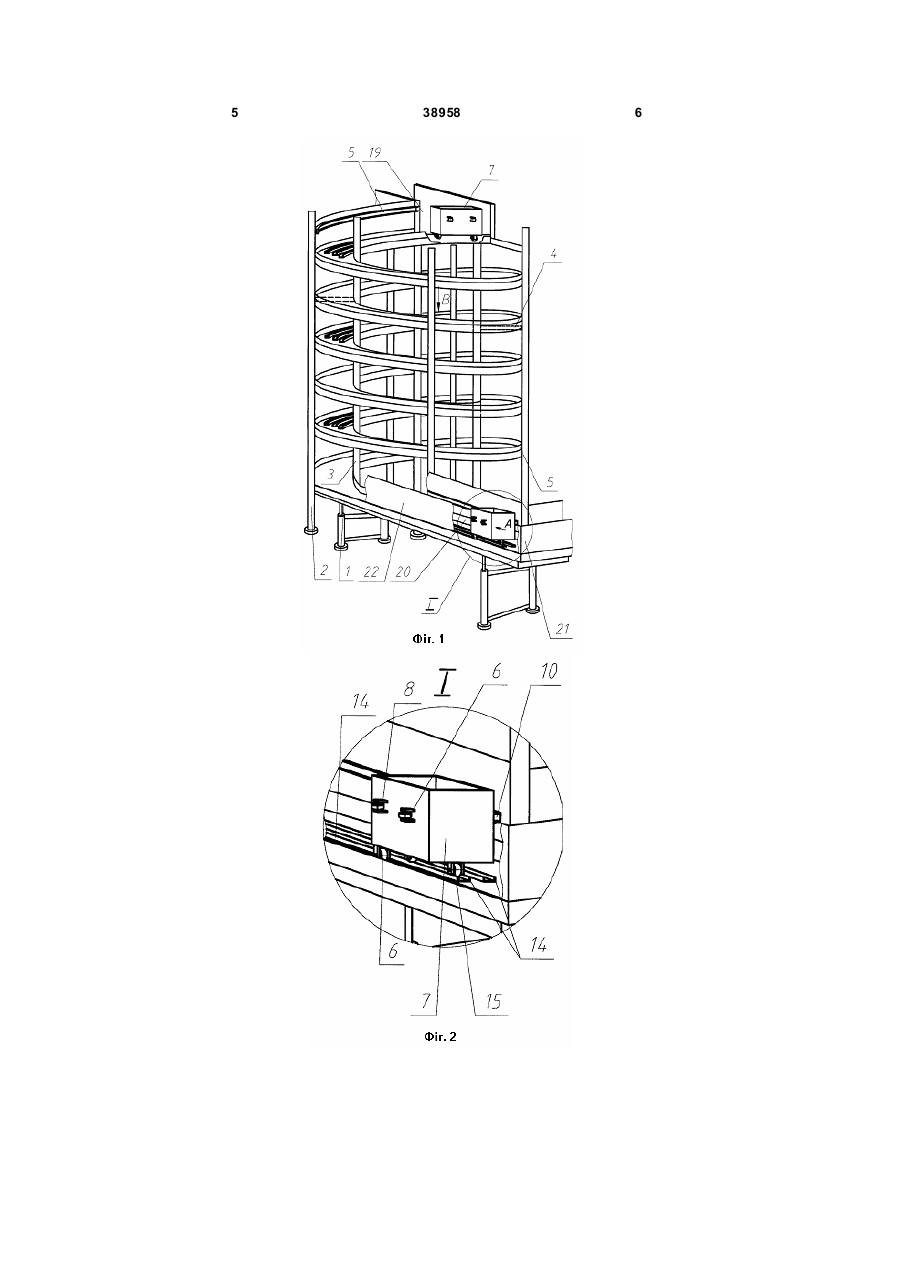

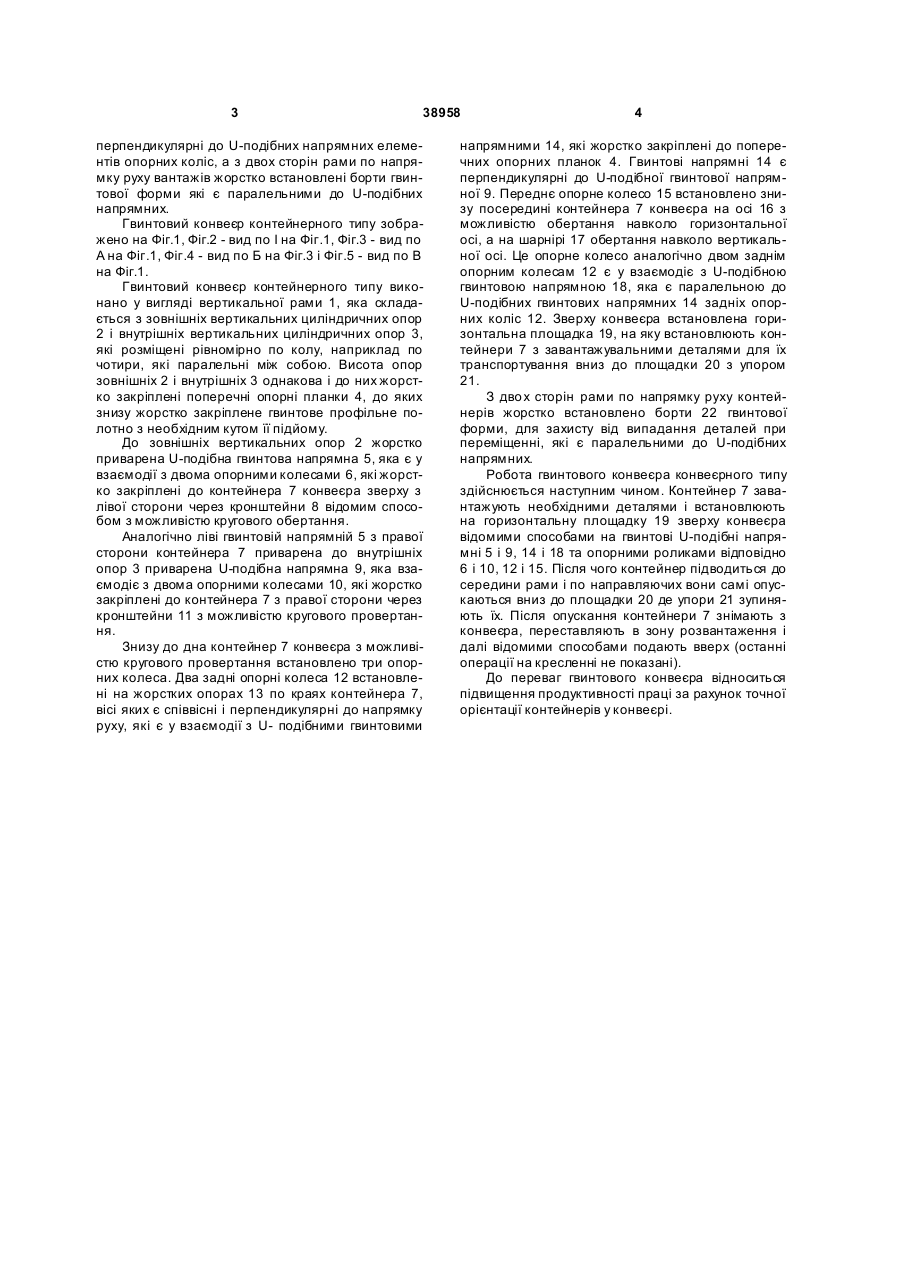

Гвинтовий конвеєр контейнерного типу, який виконано у вигляді вертикальної рами з вертикальними зовнішніми і внутрішніми циліндричними опорами, до яких жорстко закріплено гвинтове профільне полотно, яке знизу жорстко закріплено до поперечних опорних планок, установних і кріпильних елементів, який відрізняється тим, що гвинтове профільне полотно виконано у вигляді трьох U-подібних гвинтових напрямних, які є паралельні між собою і є у взаємодії з трьома опорними колесами, які жорстко встановлені знизу під 3 38958 перпендикулярні до U-подібних напрямних елементів опорних коліс, а з двох сторін рами по напрямку руху вантажів жорстко встановлені борти гвинтової форми які є паралельними до U-подібних напрямних. Гвинтовий конвеєр контейнерного типу зображено на Фіг.1, Фіг.2 - вид по І на Фіг.1, Фіг.3 - вид по А на Фіг.1, Фіг.4 - вид по Б на Фіг.3 і Фіг.5 - вид по В на Фіг.1. Гвинтовий конвеєр контейнерного типу виконано у вигляді вертикальної рами 1, яка складається з зовнішніх вертикальних циліндричних опор 2 і внутрішніх вертикальних циліндричних опор 3, які розміщені рівномірно по колу, наприклад по чотири, які паралельні між собою. Висота опор зовнішніх 2 і внутрішніх 3 однакова і до них жорстко закріплені поперечні опорні планки 4, до яких знизу жорстко закріплене гвинтове профільне полотно з необхідним кутом її підйому. До зовнішніх вертикальних опор 2 жорстко приварена U-подібна гвинтова напрямна 5, яка є у взаємодії з двома опорними колесами 6, які жорстко закріплені до контейнера 7 конвеєра зверху з лівої сторони через кронштейни 8 відомим способом з можливістю кругового обертання. Аналогічно ліві гвинтовій напрямній 5 з правої сторони контейнера 7 приварена до внутрішніх опор 3 приварена U-подібна напрямна 9, яка взаємодіє з двома опорними колесами 10, які жорстко закріплені до контейнера 7 з правої сторони через кронштейни 11 з можливістю кругового провертання. Знизу до дна контейнер 7 конвеєра з можливістю кругового провертання встановлено три опорних колеса. Два задні опорні колеса 12 встановлені на жорстких опорах 13 по краях контейнера 7, вісі яких є співвісні і перпендикулярні до напрямку руху, які є у взаємодії з U- подібними гвинтовими 4 напрямними 14, які жорстко закріплені до поперечних опорних планок 4. Гвинтові напрямні 14 є перпендикулярні до U-подібної гвинтової напрямної 9. Переднє опорне колесо 15 встановлено знизу посередині контейнера 7 конвеєра на осі 16 з можливістю обертання навколо горизонтальної осі, а на шарнірі 17 обертання навколо вертикальної осі. Це опорне колесо аналогічно двом заднім опорним колесам 12 є у взаємодіє з U-подібною гвинтовою напрямною 18, яка є паралельною до U-подібних гвинтових напрямних 14 задніх опорних коліс 12. Зверху конвеєра встановлена горизонтальна площадка 19, на яку встановлюють контейнери 7 з завантажувальними деталями для їх транспортування вниз до площадки 20 з упором 21. З дво х сторін рами по напрямку руху контейнерів жорстко встановлено борти 22 гвинтової форми, для захисту від випадання деталей при переміщенні, які є паралельними до U-подібних напрямних. Робота гвинтового конвеєра конвеєрного типу здійснюється наступним чином. Контейнер 7 завантажують необхідними деталями і встановлюють на горизонтальну площадку 19 зверху конвеєра відомими способами на гвинтові U-подібні напрямні 5 і 9, 14 і 18 та опорними роликами відповідно 6 і 10, 12 і 15. Після чого контейнер підводиться до середини рами і по направляючих вони самі опускаються вниз до площадки 20 де упори 21 зупиняють їх. Після опускання контейнери 7 знімають з конвеєра, переставляють в зону розвантаження і далі відомими способами подають вверх (останні операції на кресленні не показані). До переваг гвинтового конвеєра відноситься підвищення продуктивності праці за рахунок точної орієнтації контейнерів у конвеєрі. 5 38958 6 7 38958 8 9 Комп’ютерна в ерстка А. Крулевський 38958 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
