Гвинтовий конвеєр з прямолінійним переміщенням крихких заготовок

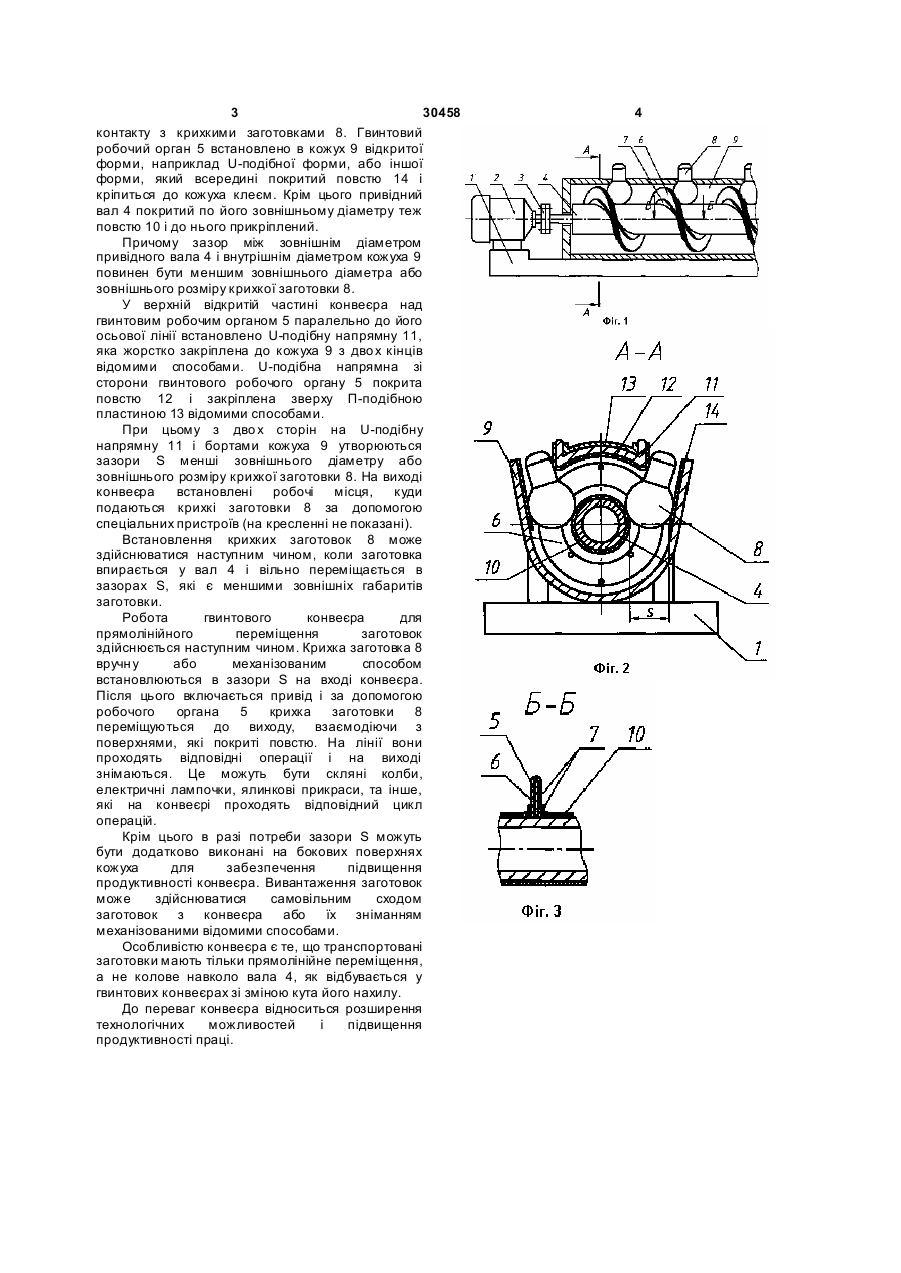

Гвинтовий конвеєр з прямолінійним переміщенням крихких заготовок, який виконано у вигляді рами, корпуса, гвинтового робочого органа з центральним валом, механізмів підтримки, завантаження і вивантаження і U-подібної 3 30458 контакту з крихкими заготовками 8. Гвинтовий робочий орган 5 встановлено в кожух 9 відкритої форми, наприклад U-подібної форми, або іншої форми, який всередині покритий повстю 14 і кріпиться до кожуха клеєм. Крім цього привідний вал 4 покритий по його зовнішньому діаметру теж повстю 10 і до нього прикріплений. Причому зазор між зовнішнім діаметром привідного вала 4 і внутрішнім діаметром кожуха 9 повинен бути меншим зовнішнього діаметра або зовнішнього розміру крихкої заготовки 8. У верхній відкритій частині конвеєра над гвинтовим робочим органом 5 паралельно до його осьової лінії встановлено U-подібну напрямну 11, яка жорстко закріплена до кожуха 9 з дво х кінців відомими способами. U-подібна напрямна зі сторони гвинтового робочого органу 5 покрита повстю 12 і закріплена зверху П-подібною пластиною 13 відомими способами. При цьому з дво х сторін на U-подібну напрямну 11 і бортами кожуха 9 утворюються зазори S менші зовнішнього діаметру або зовнішнього розміру крихкої заготовки 8. На виході конвеєра встановлені робочі місця, куди подаються крихкі заготовки 8 за допомогою спеціальних пристроїв (на кресленні не показані). Встановлення крихких заготовок 8 може здійснюватися наступним чином, коли заготовка впирається у вал 4 і вільно переміщається в зазорах S, які є меншими зовнішніх габаритів заготовки. Робота гвинтового конвеєра для прямолінійного переміщення заготовок здійснюється наступним чином. Крихка заготовка 8 вручн у або механізованим способом встановлюються в зазори S на вході конвеєра. Після цього включається привід і за допомогою робочого органа 5 крихка заготовки 8 переміщуються до виходу, взаємодіючи з поверхнями, які покриті повстю. На лінії вони проходять відповідні операції і на виході знімаються. Це можуть бути скляні колби, електричні лампочки, ялинкові прикраси, та інше, які на конвеєрі проходять відповідний цикл операцій. Крім цього в разі потреби зазори S можуть бути додатково виконані на бокових поверхнях кожуха для забезпечення підвищення продуктивності конвеєра. Вивантаження заготовок може здійснюватися самовільним сходом заготовок з конвеєра або їх зніманням механізованими відомими способами. Особливістю конвеєра є те, що транспортовані заготовки мають тільки прямолінійне переміщення, а не колове навколо вала 4, як відбувається у гвинтових конвеєрах зі зміною кута його нахилу. До переваг конвеєра відноситься розширення технологічних можливостей і підвищення продуктивності праці. 4
