Борона дискова важка

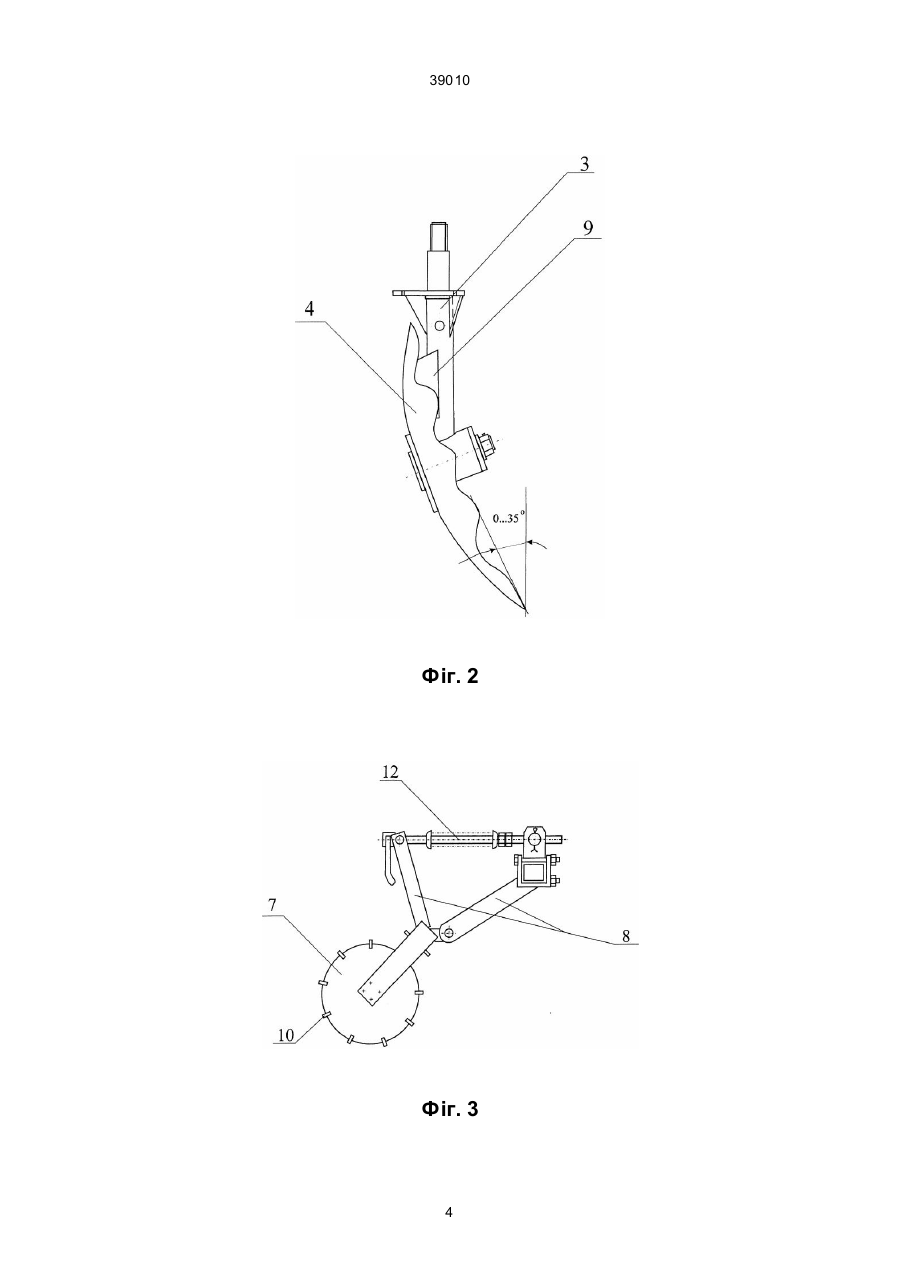

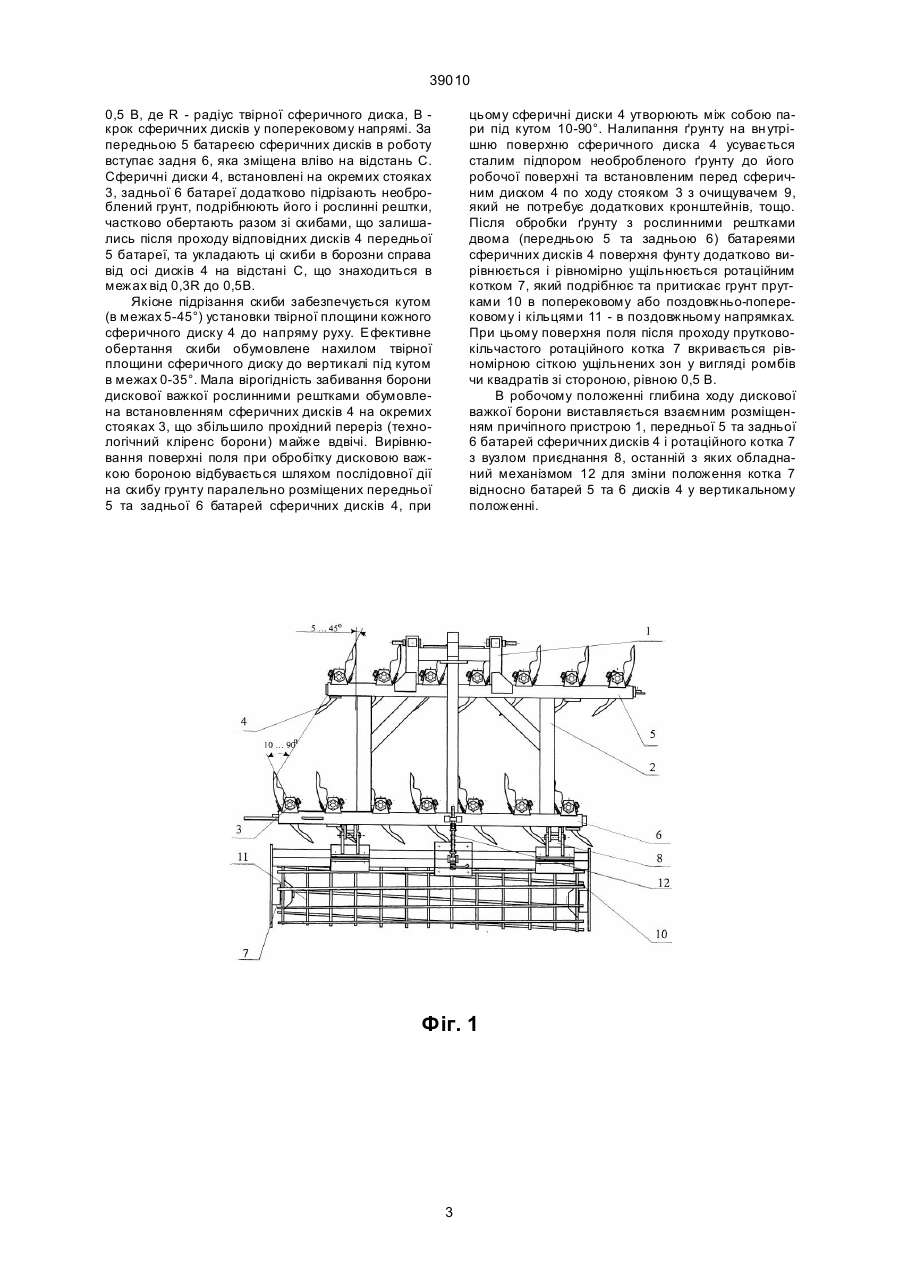

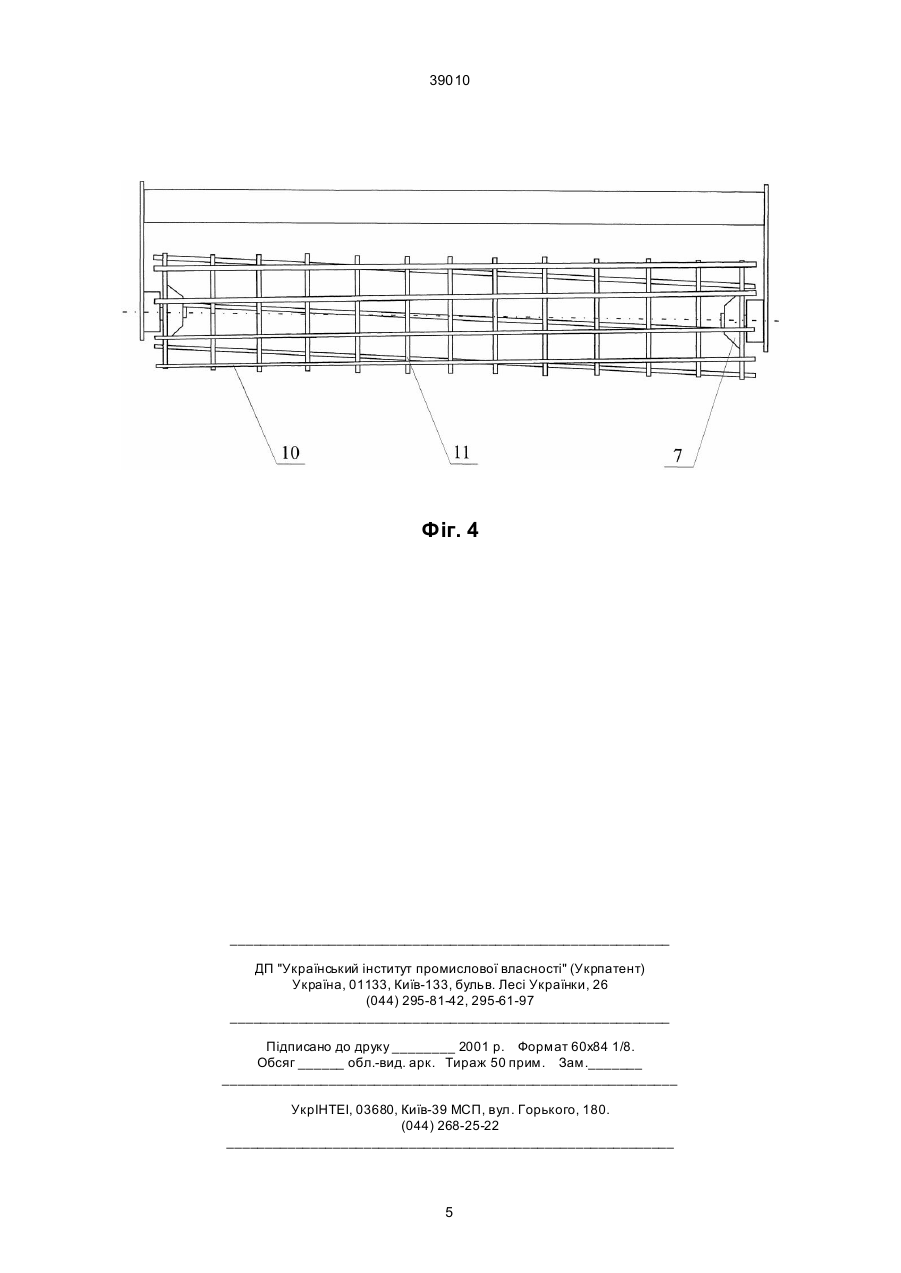

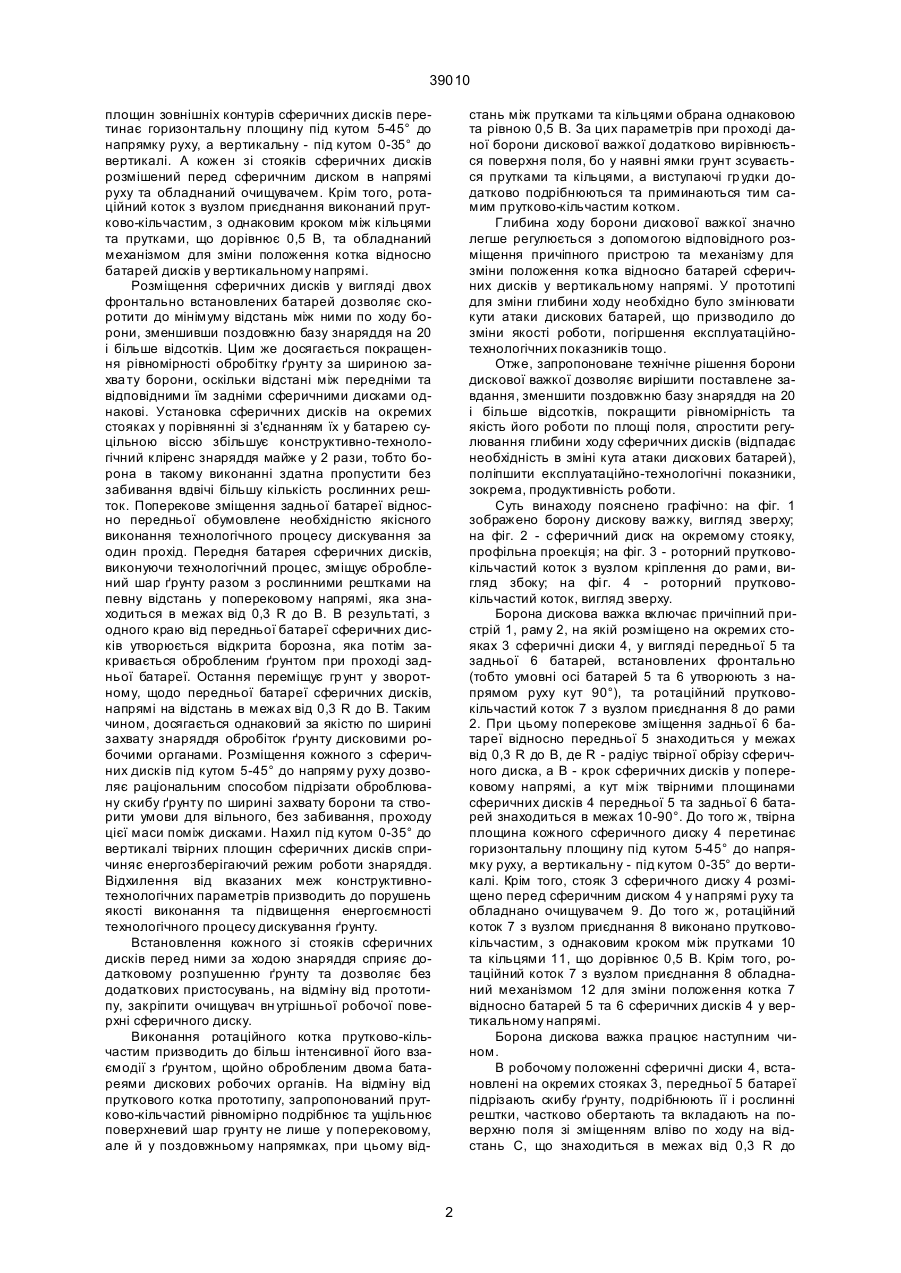

1. Борона дискова важка, що включає причіпний пристрій, раму, розміщені на ній двома батареями сферичні диски, та ротаційний коток з вузлом приєднання до рами, яка відрізняється тим, що сферичні диски в батареях встановлені на окремих стояках, а батареї розміщені фронтально, з поперековим зміщенням задньої батареї відносно передньої на відстань С в межах від 0,3R до В, де R - радіус твірного обрізу сферичного диску, В крок дисків у поперековому напрямі, і, таким чином, що передні та відповідні їм задні сферичні 39010 площин зовнішніх контурів сферичних дисків перетинає горизонтальну площину під кутом 5-45° до напрямку руху, а вертикальну - під кутом 0-35° до вертикалі. А кожен зі стояків сферичних дисків розмішений перед сферичним диском в напрямі руху та обладнаний очищувачем. Крім того, ротаційний коток з вузлом приєднання виконаний прутково-кільчастим, з однаковим кроком між кільцями та прутками, що дорівнює 0,5 В, та обладнаний механізмом для зміни положення котка відносно батарей дисків у вертикальному напрямі. Розміщення сферичних дисків у вигляді двох фронтально встановлених батарей дозволяє скоротити до мінімуму відстань між ними по ходу борони, зменшивши поздовжню базу знаряддя на 20 і більше відсотків. Цим же досягається покращення рівномірності обробітку ґрунту за шириною захва ту борони, оскільки відстані між передніми та відповідними їм задніми сферичними дисками однакові. Установка сферичних дисків на окремих стояках у порівнянні зі з'єднанням їх у батарею суцільною віссю збільшує конструктивно-технологічний кліренс знаряддя майже у 2 рази, тобто борона в такому виконанні здатна пропустити без забивання вдвічі більшу кількість рослинних решток. Поперекове зміщення задньої батареї відносно передньої обумовлене необхідністю якісного виконання технологічного процесу дискування за один прохід. Передня батарея сферичних дисків, виконуючи технологічний процес, зміщує оброблений шар ґрунту разом з рослинними рештками на певну відстань у поперековому напрямі, яка знаходиться в межах від 0,3 R до В. В результаті, з одного краю від передньої батареї сферичних дисків утворюється відкрита борозна, яка потім закривається обробленим ґрунтом при проході задньої батареї. Остання переміщує гр унт у зворотному, щодо передньої батареї сферичних дисків, напрямі на відстань в межах від 0,3 R до В. Таким чином, досягається однаковий за якістю по ширині захвату знаряддя обробіток ґрунту дисковими робочими органами. Розміщення кожного з сферичних дисків під кутом 5-45° до напряму руху дозволяє раціональним способом підрізати оброблювану скибу ґрунту по ширині захвату борони та створити умови для вільного, без забивання, проходу цієї маси поміж дисками. Нахил під кутом 0-35° до вертикалі твірних площин сферичних дисків спричиняє енергозберігаючий режим роботи знаряддя. Відхилення від вказаних меж конструктивнотехнологічних параметрів призводить до порушень якості виконання та підвищення енергоємності технологічного процесу дискування ґрунту. Встановлення кожного зі стояків сферичних дисків перед ними за ходою знаряддя сприяє додатковому розпушенню ґрунту та дозволяє без додаткових пристосувань, на відміну від прототипу, закріпити очищувач вн утрішньої робочої поверхні сферичного диску. Виконання ротаційного котка прутково-кільчастим призводить до більш інтенсивної його взаємодії з ґрунтом, щойно обробленим двома батареями дискових робочих органів. На відміну від пруткового котка прототипу, запропонований прутково-кільчастий рівномірно подрібнює та ущільнює поверхневий шар грунту не лише у поперековому, але й у поздовжньому напрямках, при цьому від стань між прутками та кільцями обрана однаковою та рівною 0,5 В. За цих параметрів при проході даної борони дискової важкої додатково вирівнюється поверхня поля, бо у наявні ямки грунт зсувається прутками та кільцями, а виступаючі гр удки додатково подрібнюються та приминаються тим самим прутково-кільчастим котком. Глибина ходу борони дискової важкої значно легше регулюється з допомогою відповідного розміщення причіпного пристрою та механізму для зміни положення котка відносно батарей сферичних дисків у вертикальному напрямі. У прототипі для зміни глибини ходу необхідно було змінювати кути атаки дискових батарей, що призводило до зміни якості роботи, погіршення експлуатаційнотехнологічних показників тощо. Отже, запропоноване технічне рішення борони дискової важкої дозволяє вирішити поставлене завдання, зменшити поздовжнюбазу знаряддя на 20 і більше відсотків, покращити рівномірність та якість його роботи по площі поля, спростити регулювання глибини ходу сферичних дисків (відпадає необхідність в зміні кута атаки дискових батарей), поліпшити експлуатаційно-технологічні показники, зокрема, продуктивність роботи. Суть винаходу пояснено графічно: на фіг. 1 зображено борону дискову важку, вигляд зверху; на фіг. 2 - сферичний диск на окремому стояку, профільна проекція; на фіг. 3 - роторний прутковокільчастий коток з вузлом кріплення до рами, вигляд збоку; на фі г. 4 - роторний прутковокільчастий коток, вигляд зверху. Борона дискова важка включає причіпний пристрій 1, раму 2, на якій розміщено на окремих стояках 3 сферичні диски 4, у вигляді передньої 5 та задньої 6 батарей, встановлених фронтально (тобто умовні осі батарей 5 та 6 утворюють з напрямом руху кут 90°), та ротаційний прутковокільчастий коток 7 з вузлом приєднання 8 до рами 2. При цьому поперекове зміщення задньої 6 батареї відносно передньої 5 знаходиться у межах від 0,3 R до В, де R - радіус твірної обрізу сферичного диска, а В - крок сферичних дисків у поперековому напрямі, а кут між твірними площинами сферичних дисків 4 передньої 5 та задньої 6 батарей знаходиться в межах 10-90°. До того ж, твірна площина кожного сферичного диску 4 перетинає горизонтальну площину під кутом 5-45° до напрямку руху, а вертикальну - під кутом 0-35° до вертикалі. Крім того, стояк 3 сферичного диску 4 розміщено перед сферичним диском 4 у напрямі руху та обладнано очищувачем 9. До того ж, ротаційний коток 7 з вузлом приєднання 8 виконано прутковокільчастим, з однаковим кроком між прутками 10 та кільцями 11, що дорівнює 0,5 В. Крім того, ротаційний коток 7 з вузлом приєднання 8 обладнаний механізмом 12 для зміни положення котка 7 відносно батарей 5 та 6 сферичних дисків 4 у вертикальному напрямі. Борона дискова важка працює наступним чином. В робочому положенні сферичні диски 4, встановлені на окремих стояках 3, передньої 5 батареї підрізають скибу ґрунту, подрібнюють її і рослинні рештки, частково обертають та вкладають на поверхню поля зі зміщенням вліво по ходу на відстань С, що знаходиться в межах від 0,3 R до 2 39010 0,5 В, де R - радіус твірної сферичного диска, В крок сферичних дисків у поперековому напрямі. За передньою 5 батареєю сферичних дисків в роботу вступає задня 6, яка зміщена вліво на відстань С. Сферичні диски 4, встановлені на окремих стояках 3, задньої 6 батареї додатково підрізають необроблений грунт, подрібнюють його і рослинні рештки, частково обертають разом зі скибами, що залишались після проходу відповідних дисків 4 передньої 5 батареї, та укладають ці скиби в борозни справа від осі дисків 4 на відстані С, що знаходиться в межах від 0,3R до 0,5В. Якісне підрізання скиби забезпечується кутом (в межах 5-45°) установки твірної площини кожного сферичного диску 4 до напряму руху. Ефективне обертання скиби обумовлене нахилом твірної площини сферичного диску до вертикалі під кутом в межах 0-35°. Мала вірогідність забивання борони дискової важкої рослинними рештками обумовлена встановленням сферичних дисків 4 на окремих стояках 3, що збільшило прохідний переріз (технологічний кліренс борони) майже вдвічі. Вирівнювання поверхні поля при обробітку дисковою важкою бороною відбувається шляхом послідовної дії на скибу грунту паралельно розміщених передньої 5 та задньої 6 батарей сферичних дисків 4, при цьому сферичні диски 4 утворюють між собою пари під кутом 10-90°. Налипання ґрунту на вн утрішню поверхню сферичного диска 4 усувається сталим підпором необробленого ґрунту до його робочої поверхні та встановленим перед сферичним диском 4 по ходу стояком 3 з очищувачем 9, який не потребує додаткових кронштейнів, тощо. Після обробки ґрунту з рослинними рештками двома (передньою 5 та задньою 6) батареями сферичних дисків 4 поверхня фунту додатково вирівнюється і рівномірно ущільнюється ротаційним котком 7, який подрібнює та притискає грунт прутками 10 в поперековому або поздовжньо-поперековому і кільцями 11 - в поздовжньому напрямках. При цьому поверхня поля після проходу прутковокільчастого ротаційного котка 7 вкривається рівномірною сіткою ущільнених зон у вигляді ромбів чи квадратів зі стороною, рівною 0,5 В. В робочому положенні глибина ходу дискової важкої борони виставляється взаємним розміщенням причіпного пристрою 1, передньої 5 та задньої 6 батарей сферичних дисків 4 і ротаційного котка 7 з вузлом приєднання 8, останній з яких обладнаний механізмом 12 для зміни положення котка 7 відносно батарей 5 та 6 дисків 4 у вертикальному положенні. Фіг. 1 3 39010 Фіг. 2 Фіг. 3 4 39010 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
