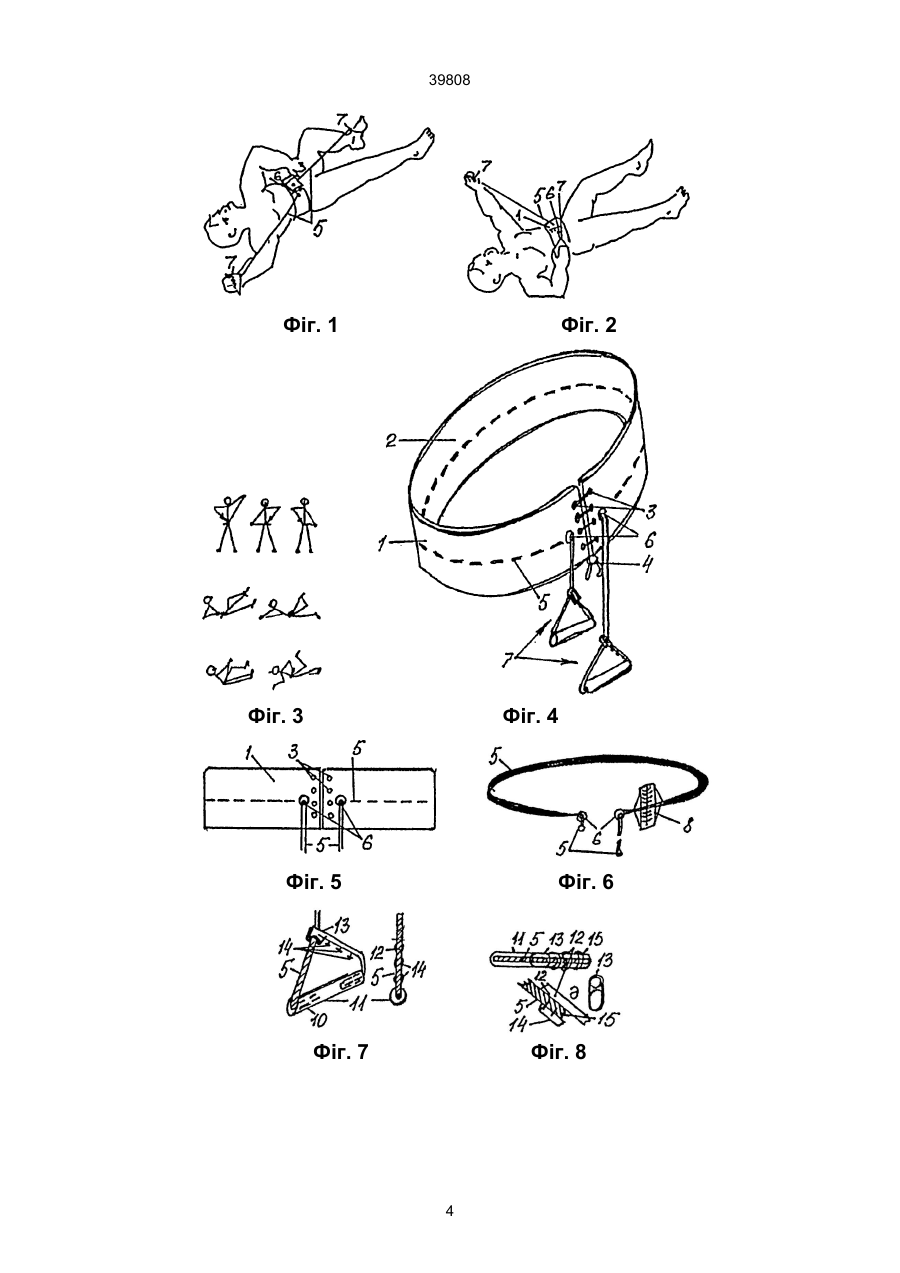

Біо-вібро-масажний пояс для тренування космонавта

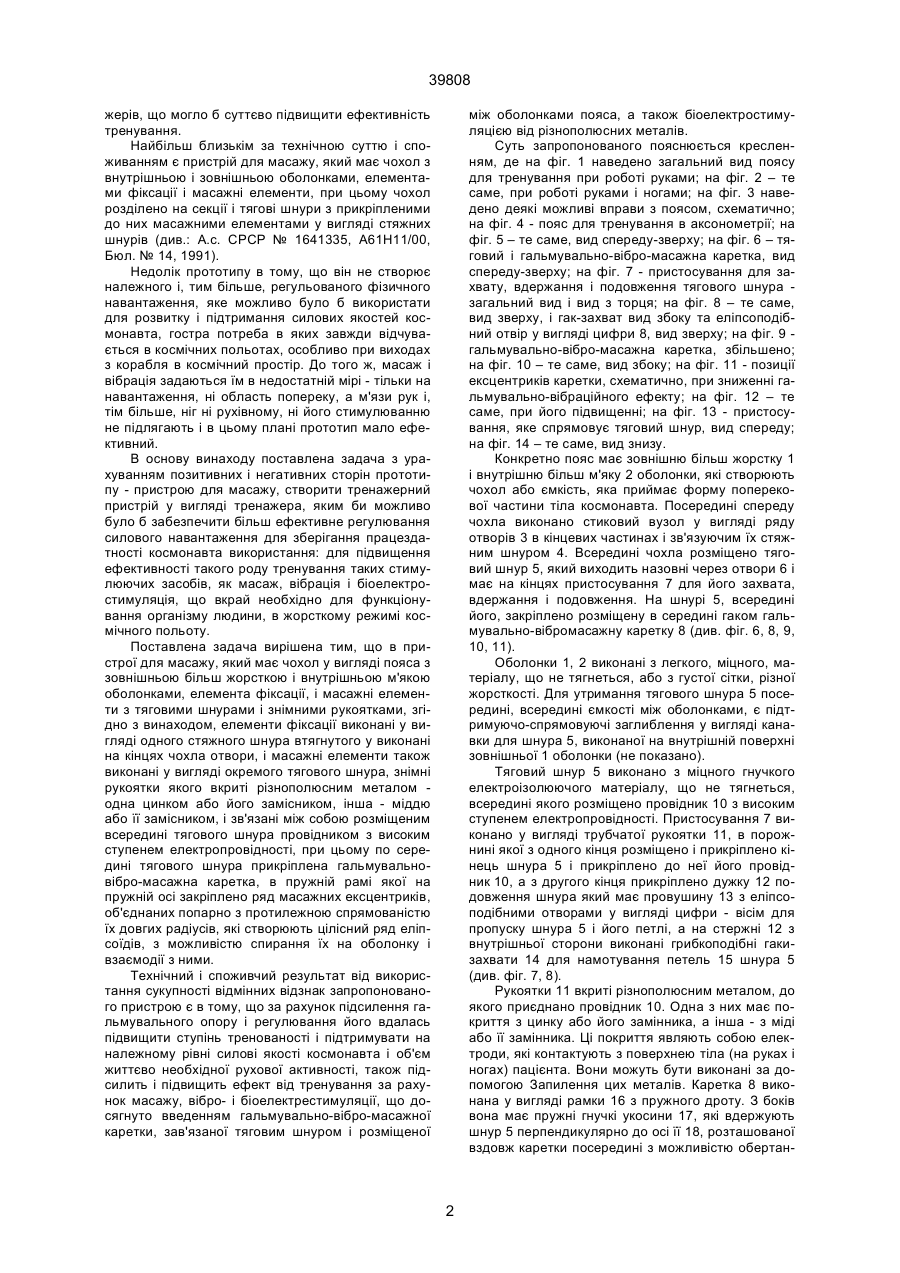

Біо-вібро-масажний пояс для тренування космонавта, який має чохол у вигляді пояса з зовнішньою жорсткою і внутрішньою м'якою оболонками, елементи фіксації та масажні елементи з тяговими шнурами і знімними рукоятками, який відрізняється тим, що елементи фіксації виконані у ви 39808 жерів, що могло б суттєво підвищити ефективність тренування. Найбільш близькім за технічною суттю і споживанням є пристрій для масажу, який має чохол з внутрішньою і зовнішньою оболонками, елементами фіксації і масажні елементи, при цьому чохол розділено на секції і тягові шнури з прикріпленими до них масажними елементами у вигляді стяжних шнурів (див.: А.с. СРСР № 1641335, А61Н11/00, Бюл. № 14, 1991). Недолік прототипу в тому, що він не створює належного і, тим більше, регульованого фізичного навантаження, яке можливо було б використати для розвитку і підтримання силових якостей космонавта, гостра потреба в яких завжди відчувається в космічних польотах, особливо при виходах з корабля в космічний простір. До того ж, масаж і вібрація задаються їм в недостатній мірі - тільки на навантаження, ні область попереку, а м'язи рук і, тім більше, ніг ні рухівному, ні його стимулюванню не підлягають і в цьому плані прототип мало ефективний. В основу винаходу поставлена задача з урахуванням позитивних і негативних сторін прототипу - пристрою для масажу, створити тренажерний пристрій у вигляді тренажера, яким би можливо було б забезпечити більш ефективне регулювання силового навантаження для зберігання працездатності космонавта використання: для підвищення ефективності такого роду тренування таких стимулюючих засобів, як масаж, вібрація і біоелектростимуляція, що вкрай необхідно для функціонування організму людини, в жорсткому режимі космічного польоту. Поставлена задача вирішена тим, що в пристрої для масажу, який має чохол у вигляді пояса з зовнішньою більш жорсткою і внутрішньою м'якою оболонками, елемента фіксації, і масажні елементи з тяговими шнурами і знімними рукоятками, згідно з винаходом, елементи фіксації виконані у вигляді одного стяжного шнура втягнутого у виконані на кінцях чохла отвори, і масажні елементи також виконані у вигляді окремого тягового шнура, знімні рукоятки якого вкриті різнополюсним металом одна цинком або його замісником, інша - міддю або її замісником, і зв'язані між собою розміщеним всередині тягового шнура провідником з високим ступенем електропровідності, при цьому по середині тягового шнура прикріплена гальмувальновібро-масажна каретка, в пружній рамі якої на пружній осі закріплено ряд масажних ексцентриків, об'єднаних попарно з протилежною спрямованістю їх довгих радіусів, які створюють цілісний ряд еліпсоїдів, з можливістю спирання їх на оболонку і взаємодії з ними. Технічний і споживчий результат від використання сукупності відмінних відзнак запропонованого пристрою є в тому, що за рахунок підсилення гальмувального опору і регулювання його вдалась підвищити ступінь тренованості і підтримувати на належному рівні силові якості космонавта і об'єм життєво необхідної рухової активності, також підсилить і підвищить ефект від тренування за рахунок масажу, вібро- і біоелектрестимуляції, що досягнуто введенням гальмувально-вібро-масажної каретки, зав'язаної тяговим шнуром і розміщеної між оболонками пояса, а також біоелектростимуляцією від різнополюсних металів. Суть запропонованого пояснюється кресленням, де на фіг. 1 наведено загальний вид поясу для тренування при роботі руками; на фіг. 2 – те саме, при роботі руками і ногами; на фіг. 3 наведено деякі можливі вправи з поясом, схематично; на фіг. 4 - пояс для тренування в аксонометрії; на фіг. 5 – те саме, вид спереду-зверху; на фіг. 6 – тяговий і гальмувально-вібро-масажна каретка, вид спереду-зверху; на фіг. 7 - пристосування для захвату, вдержання і подовження тягового шнура загальний вид і вид з торця; на фіг. 8 – те саме, вид зверху, і гак-захват вид збоку та еліпсоподібний отвір у вигляді цифри 8, вид зверху; на фіг. 9 гальмувально-вібро-масажна каретка, збільшено; на фіг. 10 – те саме, вид збоку; на фіг. 11 - позиції ексцентриків каретки, схематично, при зниженні гальмувально-вібраційного ефекту; на фіг. 12 – те саме, при його підвищенні; на фіг. 13 - пристосування, яке спрямовує тяговий шнур, вид спереду; на фіг. 14 – те саме, вид знизу. Конкретно пояс має зовнішню більш жорстку 1 і внутрішню більш м'яку 2 оболонки, які створюють чохол або ємкість, яка приймає форму поперекової частини тіла космонавта. Посередині спереду чохла виконано стиковий вузол у вигляді ряду отворів 3 в кінцевих частинах і зв'язуючим їх стяжним шнуром 4. Всередині чохла розміщено тяговий шнур 5, який виходить назовні через отвори 6 і має на кінцях пристосування 7 для його захвата, вдержання і подовження. На шнурі 5, всередині його, закріплено розміщену в середині гаком гальмувально-вібромасажну каретку 8 (див. фіг. 6, 8, 9, 10, 11). Оболонки 1, 2 виконані з легкого, міцного, матеріалу, що не тягнеться, або з густої сітки, різної жорсткості. Для утримання тягового шнура 5 посередині, всередині ємкості між оболонками, є підтримуючо-спрямовуючі заглиблення у вигляді канавки для шнура 5, виконаної на внутрішній поверхні зовнішньої 1 оболонки (не показано). Тяговий шнур 5 виконано з міцного гнучкого електроізолюючого матеріалу, що не тягнеться, всередині якого розміщено провідник 10 з високим ступенем електропровідності. Пристосування 7 виконано у вигляді трубчатої рукоятки 11, в порожнині якої з одного кінця розміщено і прикріплено кінець шнура 5 і прикріплено до неї його провідник 10, а з другого кінця прикріплено дужку 12 подовження шнура який має провушину 13 з еліпсоподібними отворами у вигляді цифри - вісім для пропуску шнура 5 і його петлі, а на стержні 12 з внутрішньої сторони виконані грибкоподібні гакизахвати 14 для намотування петель 15 шнура 5 (див. фіг. 7, 8). Рукоятки 11 вкриті різнополюсним металом, до якого приєднано провідник 10. Одна з них має покриття з цинку або його замінника, а інша - з міді або її замінника. Ці покриття являють собою електроди, які контактують з поверхнею тіла (на руках і ногах) пацієнта. Вони можуть бути виконані за допомогою Запилення цих металів. Каретка 8 виконана у вигляді рамки 16 з пружного дроту. З боків вона має пружні гнучкі укосини 17, які вдержують шнур 5 перпендикулярно до осі її 18, розташованої вздовж каретки пocepeдині з можливістю обертан 2 39808 ня. Вісь 18 також тонка, гнучка і пружна. На ній насаджено і закріплено ексцентрики 19, довгі радіуси яких співпадають по напрямку і створюють в прилягаючих парах еліпсоїди (див. фіг. 8, 9, 10, 11). В отворах 6 пояса розміщено і закріплено засоби, які спрямовують тяговий шнур 5, кожний з яких має кільцеподібну, закріплену по краях отворів 6 зовнішньої оболонки 1 обойму 20, всередині якої розміщено з можливістю провороту. Кільце 21, на якому ексцентрично (з однієї сторони) встановлено опорний ролик 22 (див. фіг. 13, 14). Користуються поясом таким чином. Його надівають на талію та затягують шнуром 4. Потім використовують як навантажувач для фізичного тренування, діючи або руками, або ногами, або разом рукою і ногою - прямо або перехресно. При цьому одночасно здійснюють масажну, вібраційну і біоелектростимулюючу дію на тіло космонавта (див. фіг. 1, 2, 3). При роботі руками кистями рук захватують прилади 7, вдержуючи їх за рукоятки 11, і поперемінно переміщають їх в потрібних з режимом тренування напрямках, долаючи опір, який зазнається при протягуванні за допомогою шнура 5 каретки 8 між натягнутими і зближеними один до одного зовнішньої 1 і внутрішньої 2 оболонками(див. фіг. 1, 3). Гальмовий опір і тягове навантаження забезпечуються щільністю насадки пояса на поперековій частині тіла пацієнта і регулюється натягуванням за допомогою шнура 5. Довжину шнура 5 регулюють на одній або на двох рукоятках 11 шляхом попускання або намотування кінця (кінців) цього шнура на рукоятку (рукоятки), пропускаючи його через поздовжній розріз провушини 13 і вкладаючи в торцеві виїмки захватів 14, а потім, підібравши необхідну довжину пересуванням його всередині пряжок 15, закріплюють кінці шнура 5 пряжками 15, створюючи петлі для кистей рук і для опори ногами (див. фіг. 4, 7). Для подовження шнура 5 ці петлі дещо збільшують, пропускаючи у пряжках 15, а потім змотують з рукояток 11 і знову, встановивши потрібний розмір петлі, закріплюють його пряжками 15 (див. фіг. 1). При роботі ногами (див. фіг. 2) площини рукояток й спрямовують до підошов, стоп і встановлюють довжину шнура 5, також намотуючи на рукоятку або змотуючи з неї. По обидві сторони створеної петлі пропускають шнур через вирізи провушини 13 і розміщують його в отворах провушини 13 трохи вужче товщини шнура 5, що забезпечує його фіксацію всередині отворів (див. фіг. 7, 8). Масаж здійснюється при роботі руками і ногами однаково. Каретка 8, яка переміщується при цьому всередині пояса, обумовлює обертання ексцентриків 19 разом з їх віссю 18, що забезпечує періодичне надавлювання їх виступаючих частин на оболонки пояса і вони прогинаються, створюючи бігучу хвилю тиску на поверхню тіла людини. При цьому зовнішня 1 оболонка, більш жорстка, прогинається меншою мірою і створює опору для тиску ексцентриків. Внутрішня оболонка, менш жорстка, прогинається більшою мірою і цим створює масажну хвилю, яка переміщується вздовж пояса спочатку в одну, а потім в іншу сторону з кожним обертом осі 18 і її ексцентриків 19. Цей тиск на тіло пацієнта то підсилюється, то послаблюється і пересувається вздовж лінії протяжки ка ретки, чим і створює масажний ефект погладжування (при розслабленому поясі) або видавлювання (при затягуванні його), що здійснюється за допомогою стикового вузла при затягуваннях і попусканнях стяжного шнура 4 (див. фіг. 4, 6, 8, 9, 10, 11, 12). Вібрація досягається тим самим механізмом і процесом, що і масаж. Періодично при роботі прилаштуваннями 7 створені ексцентриками 19 еліпсоїди у ті моменти, коли вони, провертаючись, стають своїми поздовжніми діаметрами поперек щілини між оболонками, гальмування каретки і шнура 5 різко збільшується, і це збільшує навантаження на працюючи кінцівки. Тоді ж, коли при протягуванні шнура 5 еліпсоїди провертаються на 90°, тобто коли поперекові діаметри пересуваються вздовж цієї щілини, в умовах меншого стискання оболонками 1 і 2, опір і навантаження різко падають. Тому каретка, шнур і рукоятки 11 пересуваються при роботі не плавно, а уривками, створюючи вібрацію - напруження і розслаблення функціонуючих м'язів. Ця вібрація передається і на функціонуючі кінцівки, на їх кістково-м'язові структури, і на тіло пацієнта, через його поперекову частину, і на внутрішні органи через м'язовий "корсет", або "панцир" тіла. Біостимуляція здійснюється шляхом підсилення інтенсивності переміщення біотоков по меридіана всередині тіла пацієнта в силу взаємодії електричних потенціалів, закріплених на засобах 7 різнополюсових металів, які передають через його тіло і шнур 5 підсилені потоки електронів. При роботі руками цей потік направляється з однієї руки на іншу і передається на тіло пацієнта через електроди, якими є покриті різнополюсними металами рукоятки - одна цинком, друга міддю, які можна міняти місцями для змінення напрямку потоків електронів, згідно з задачами тренування. При роботі ногами, коли підошви голих ніг стикаються з плоскими поверхнями рукояток 11, біоелектростимуляція передається у м'язи ніг в одну або, при зміні рукояток 11, в іншу сторону, до тієї чи іншої ноги. При роботі рукою і ногою (і при зміні їх) біостимуляції підлягають меридіани всього тіла. Це обумовлено дією різнополюсних металів, а також біотоками функціонуючих при фізичних вправах м¢язів, особливо при їх підсилених напруженнях у зв¢язку з подоланням опори рукояток 11, що задається гальмувальною дією запропонованого пояса. Таким чином, ефективність фізичного тренування за допомогою запропонованого пояса суттєво може бути підвищена, порівняно з прототипом, за рахунок фізичного навантаження, яке регулюється в умовах масажу тіла пацієнта, його вібро- і біоелектростимуляції. Вважаємо, що запропонований пояс знайде широке використання для всіх любителів фізкультури, особливо для тих осіб, якім приписано похудіння і зменшення жирового прошарку в області талії, а головне, він знадобиться космонавту, так як не потребує фіксації тіла для вправ, не займає багато місця в космічному кораблі і може бути використаний для підтримання необхідної рухливої активності в будь-якому відділі корабля без відриву від виконання функціональних обов'язків в умовах дефіциту часу. 3 39808 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 4 39808 Фіг. 9 Фіг. 11 Фіг. 10 Фіг. 12 Фіг. 13 Фіг. 14 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
