Спосіб керування циклонними пиловловлювачами на компресорній станції

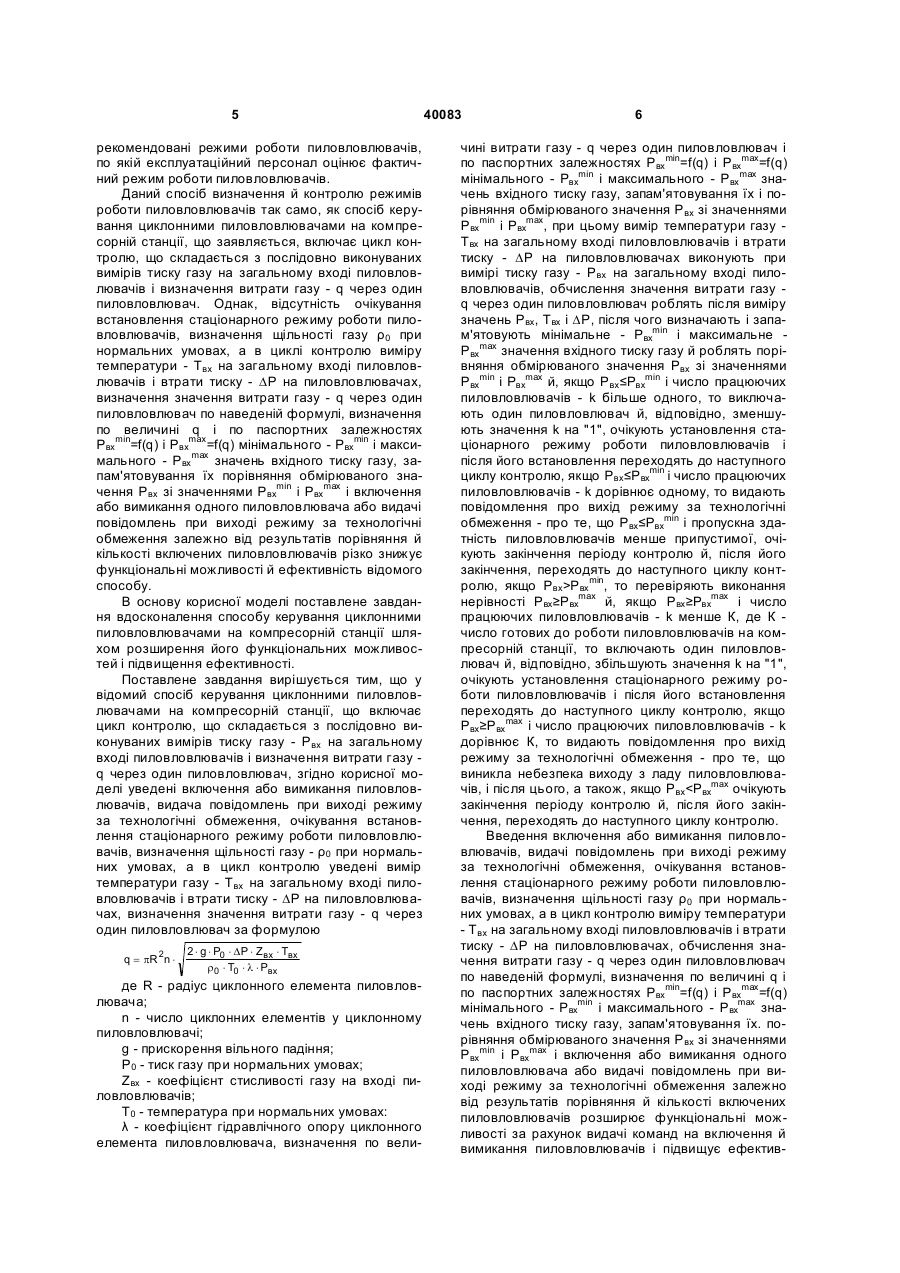

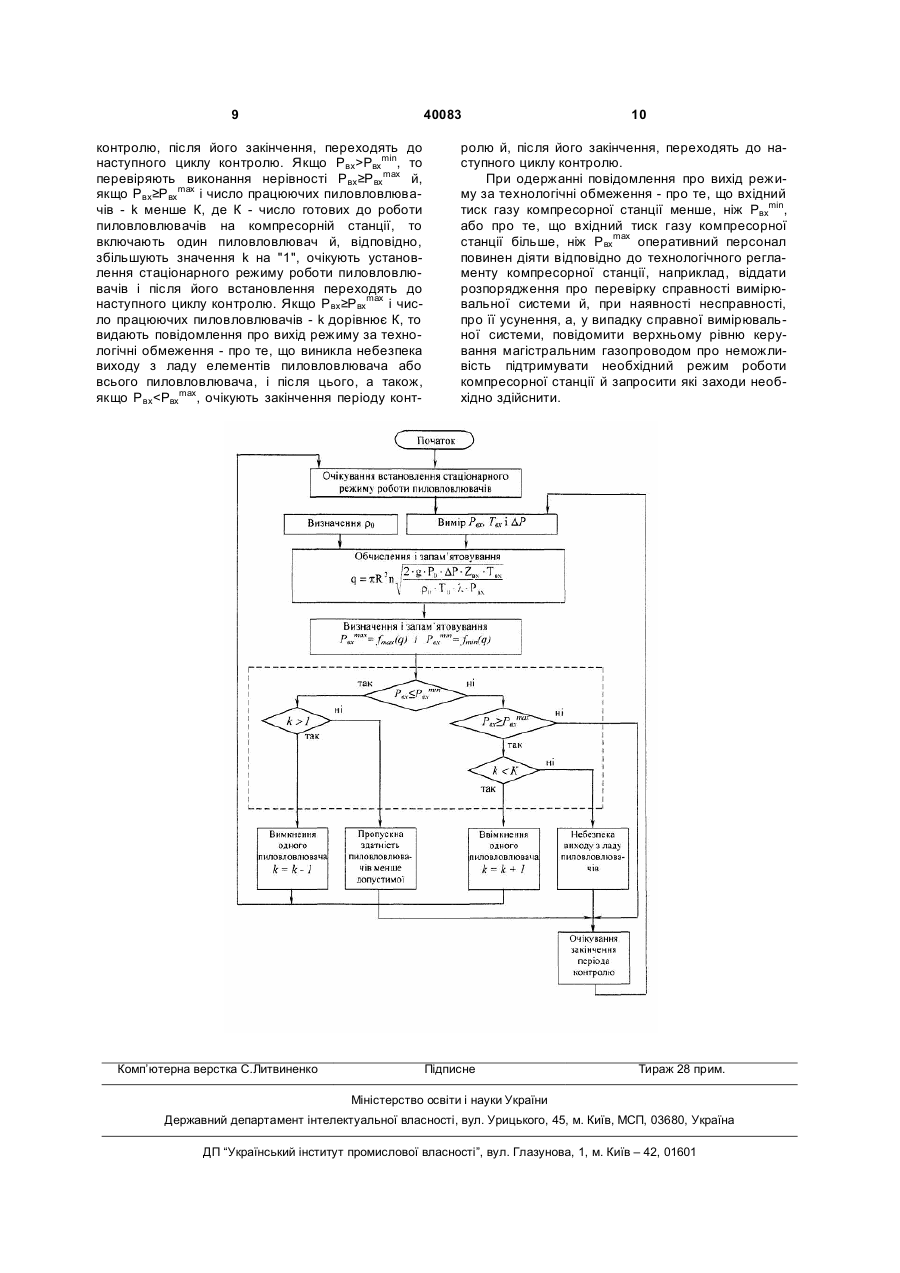

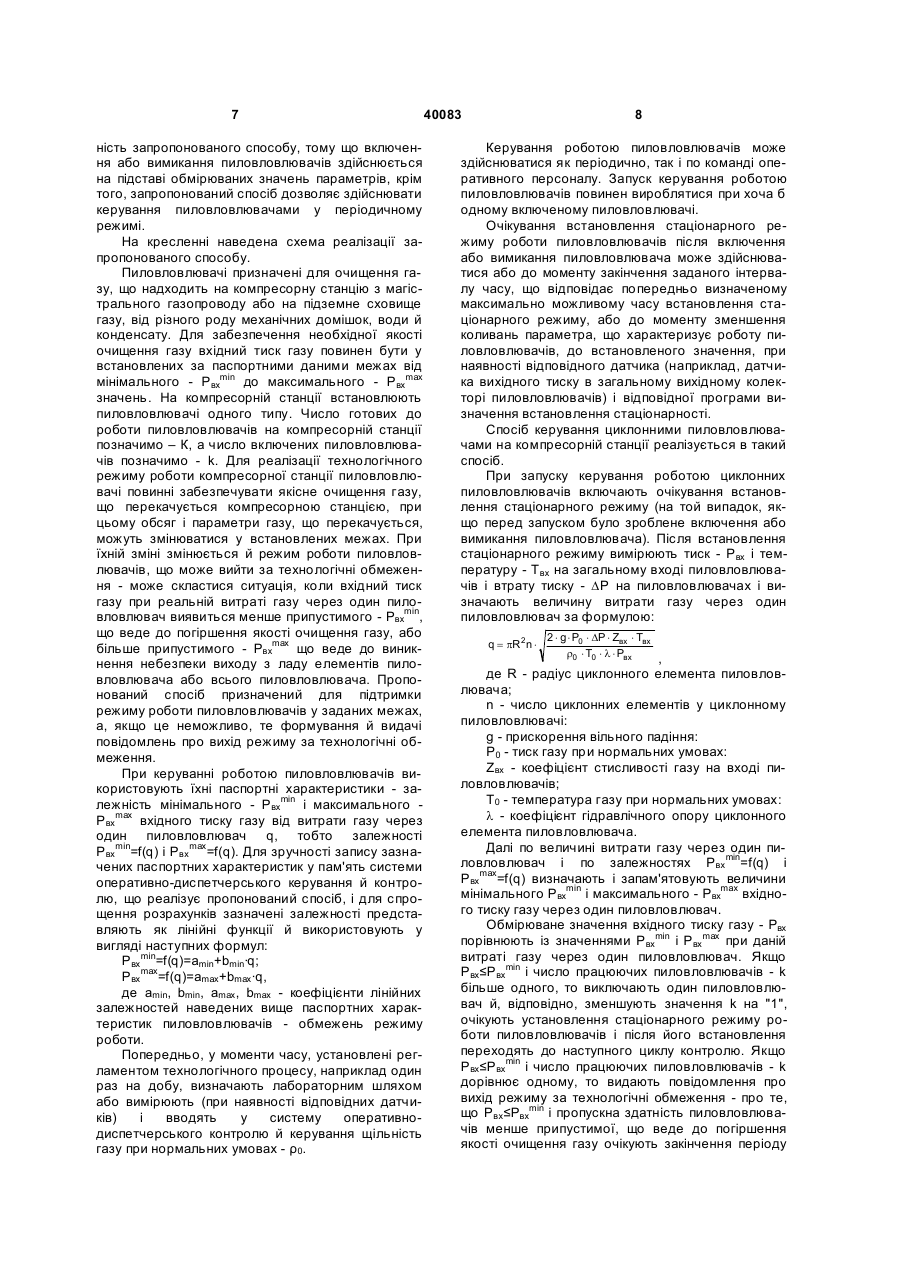

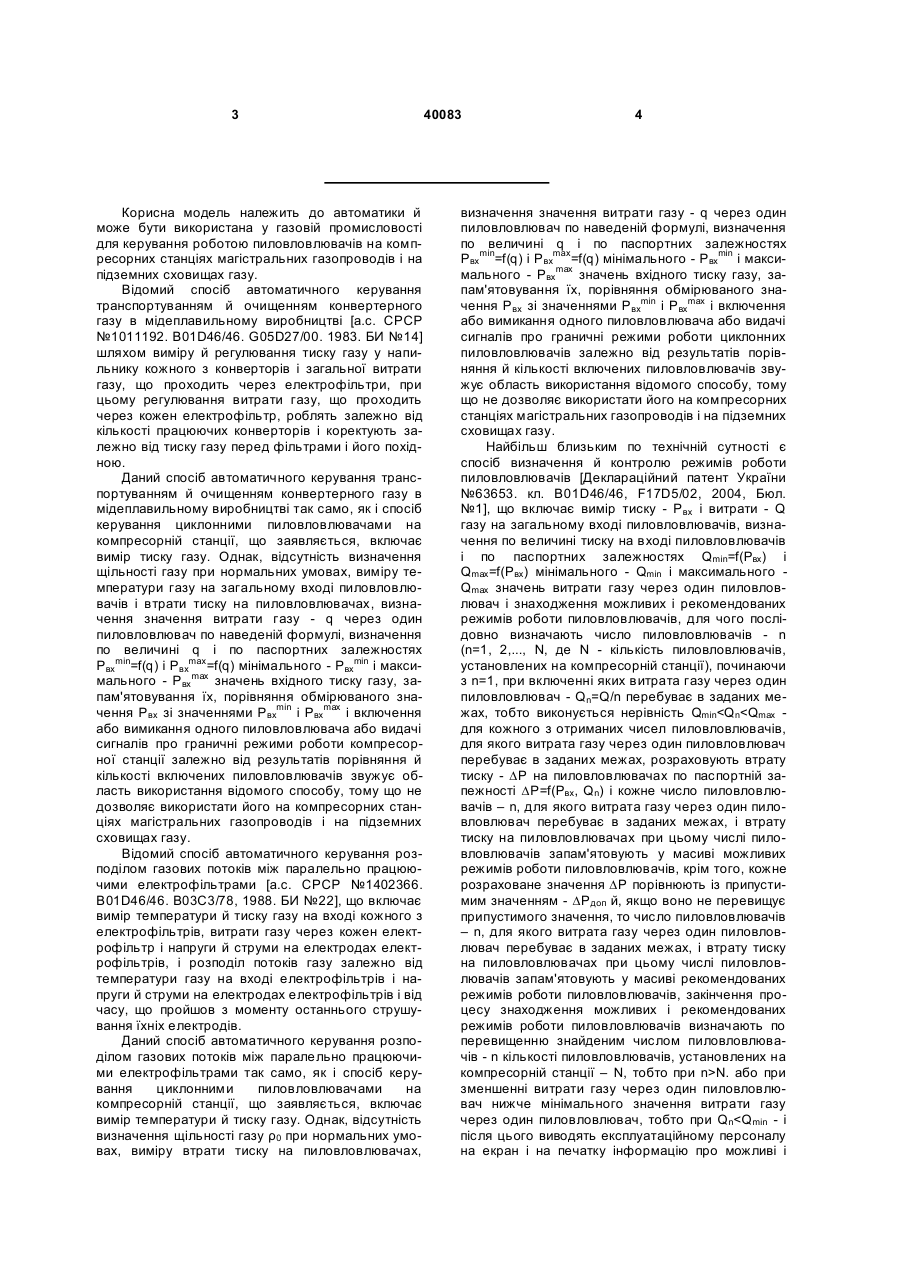

Спосіб керування циклонними пиловловлювачами на компресорній станції, що включає цикл контролю, який складається з послідовно виконуваних вимірювань тиску газу - Рвх на загальному вході пиловловлювачів і визначення витрати газу q через один пиловловлювач, який відрізняється тим, що уведено ввімкнення або вимкнення пиловловлювачів, видача повідомлень при виході режиму за технологічні обмеження, очікування встановлення стаціонарного режиму роботи пиловловлювачів, визначення щільності газу - ρ0 при нормальних умовах, а до циклу контролю уведені вимірювання температури газу - Твх на загальному вході пиловловлювачів і втрати тиску - ∆Р на пиловловлювачах, визначення значення витрати газу - q через один пиловловлювач за формулою: 2 (19) 1 3 Корисна модель належить до автоматики й може бути використана у газовій промисловості для керування роботою пиловловлювачів на компресорних станціях магістральних газопроводів і на підземних сховищах газу. Відомий спосіб автоматичного керування транспортуванням й очищенням конвертерного газу в мідеплавильному виробництві [а.с. СРСР №1011192. В01D46/46. G05D27/00. 1983. БИ №14] шляхом виміру й регулювання тиску газу у напильнику кожного з конверторів і загальної витрати газу, що проходить через електрофільтри, при цьому регулювання витрати газу, що проходить через кожен електрофільтр, роблять залежно від кількості працюючих конверторів і коректують залежно від тиску газу перед фільтрами і його похідною. Даний спосіб автоматичного керування транспортуванням й очищенням конвертерного газу в мідеплавильному виробництві так само, як і спосіб керування циклонними пиловловлювачами на компресорній станції, що заявляється, включає вимір тиску газу. Однак, відсутність визначення щільності газу при нормальних умовах, виміру температури газу на загальному вході пиловловлювачів і втрати тиску на пиловловлювачах, визначення значення витрати газу - q через один пиловловлювач по наведеній формулі, визначення по величині q і по паспортних залежностях Pвхmin=f(q) і Рвхmах=f(q) мінімального - Pвхmin і максимального - Рвхmах значень вхідного тиску газу, запам'ятовування їх, порівняння обмірюваного значення Рвх зі значеннями Pвхmin і Рвхmах і включення або вимикання одного пиловловлювача або видачі сигналів про граничні режими роботи компресорної станції залежно від результатів порівняння й кількості включених пиловловлювачів звужує область використання відомого способу, тому що не дозволяє використати його на компресорних станціях магістральних газопроводів і на підземних сховищах газу. Відомий спосіб автоматичного керування розподілом газових потоків між паралельно працюючими електрофільтрами [а.с. СРСР №1402366. B01D46/46. В03С3/78, 1988. БИ №22], що включає вимір температури й тиску газу на вході кожного з електрофільтрів, витрати газу через кожен електрофільтр і напруги й струми на електродах електрофільтрів, і розподіл потоків газу залежно від температури газу на вході електрофільтрів і напруги й струми на електродах електрофільтрів і від часу, що пройшов з моменту останнього струшування їхніх електродів. Даний спосіб автоматичного керування розподілом газових потоків між паралельно працюючими електрофільтрами так само, як і спосіб керування циклонними пиловловлювачами на компресорній станції, що заявляється, включає вимір температури й тиску газу. Однак, відсутність визначення щільності газу ρ0 при нормальних умовах, виміру втрати тиску на пиловловлювачах, 40083 4 визначення значення витрати газу - q через один пиловловлювач по наведеній формулі, визначення по величині q і по паспортних залежностях Pвхmin=f(q) і Рвхmах=f(q) мінімального - Pвхmin і максимального - Рвхmах значень вхідного тиску газу, запам'ятовування їх, порівняння обмірюваного значення Рвх зі значеннями Pвхmin і Рвхmах і включення або вимикання одного пиловловлювача або видачі сигналів про граничні режими роботи циклонних пиловловлювачів залежно від результатів порівняння й кількості включених пиловловлювачів звужує область використання відомого способу, тому що не дозволяє використати його на компресорних станціях магістральних газопроводів і на підземних сховищах газу. Найбільш близьким по технічній сутності є спосіб визначення й контролю режимів роботи пиловловлювачів [Деклараційний патент України №63653. кл. B01D46/46, F17D5/02, 2004, Бюл. №1], що включає вимір тиску - Рвх і витрати - Q газу на загальному вході пиловловлювачів, визначення по величині тиску на вході пиловловлювачів і по паспортних залежностях Qmin=f(Pвх) і Qmax=f(Pвх) мінімального - Qmin і максимального Qmax значень витрати газу через один пиловловлювач і знаходження можливих і рекомендованих режимів роботи пиловловлювачів, для чого послідовно визначають число пиловловлювачів - n (n=1, 2,..., N, де N - кількість пиловловлювачів, установлених на компресорній станції), починаючи з n=1, при включенні яких витрата газу через один пиловловлювач - Qn=Q/n перебуває в заданих межах, тобто виконується нерівність QminPвхmin, то перевіряють виконання нерівності Pвх≥Рвхmах й, якщо Рвх≥Рвхmах і число працюючих пиловловлювачів - k менше К, де К - число готових до роботи пиловловлювачів на компресорній станції, то включають один пиловловлювач й, відповідно, збільшують значення k на "1", очікують установлення стаціонарного режиму роботи пиловловлювачів і після його встановлення переходять до наступного циклу контролю. Якщо Рвх≥Рвхmах і число працюючих пиловловлювачів - k дорівнює К, то видають повідомлення про вихід режиму за технологічні обмеження - про те, що виникла небезпека виходу з ладу елементів пиловловлювача або всього пиловловлювача, і після цього, а також, якщо Pвх
