Натяжний затискач для ізольованого кабелю

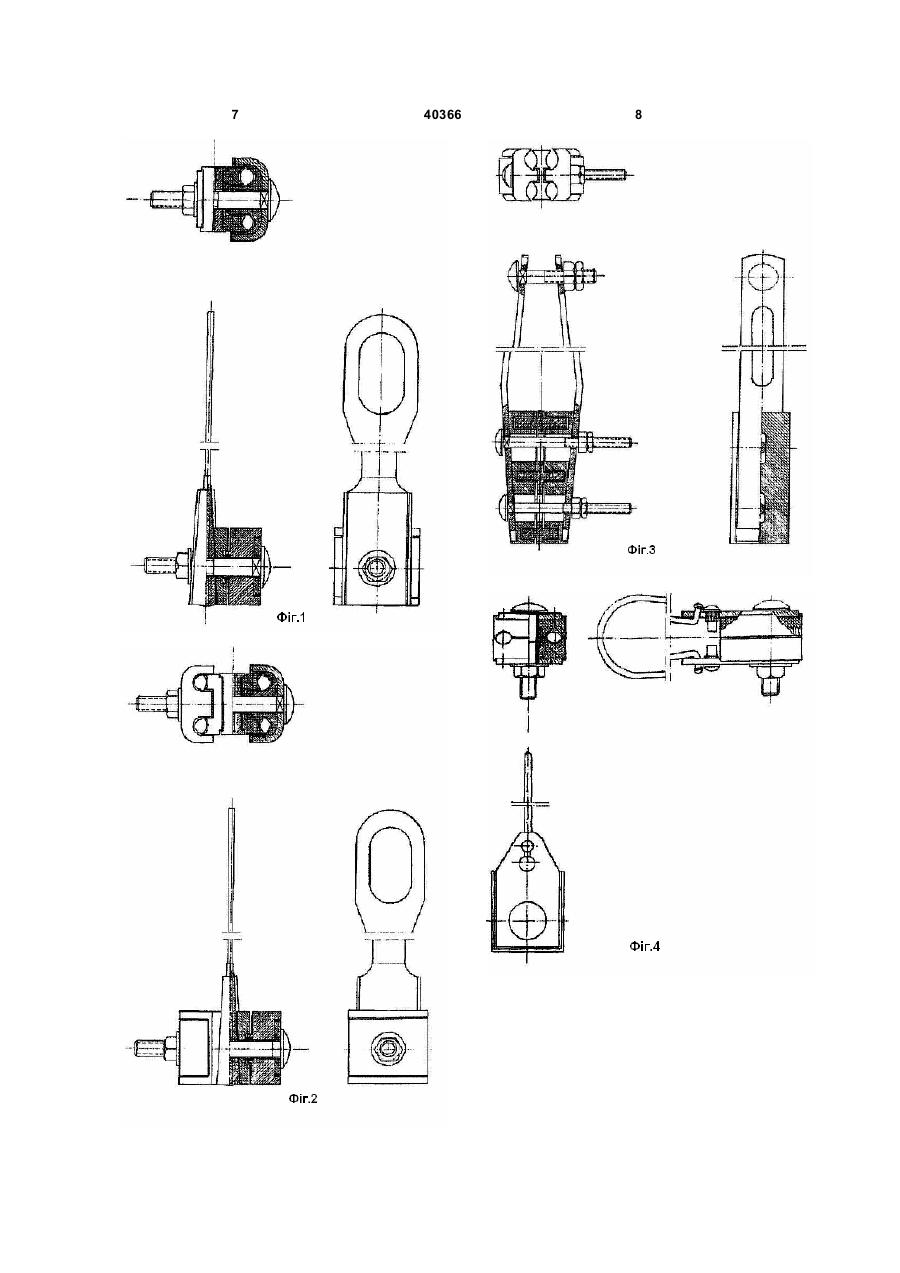

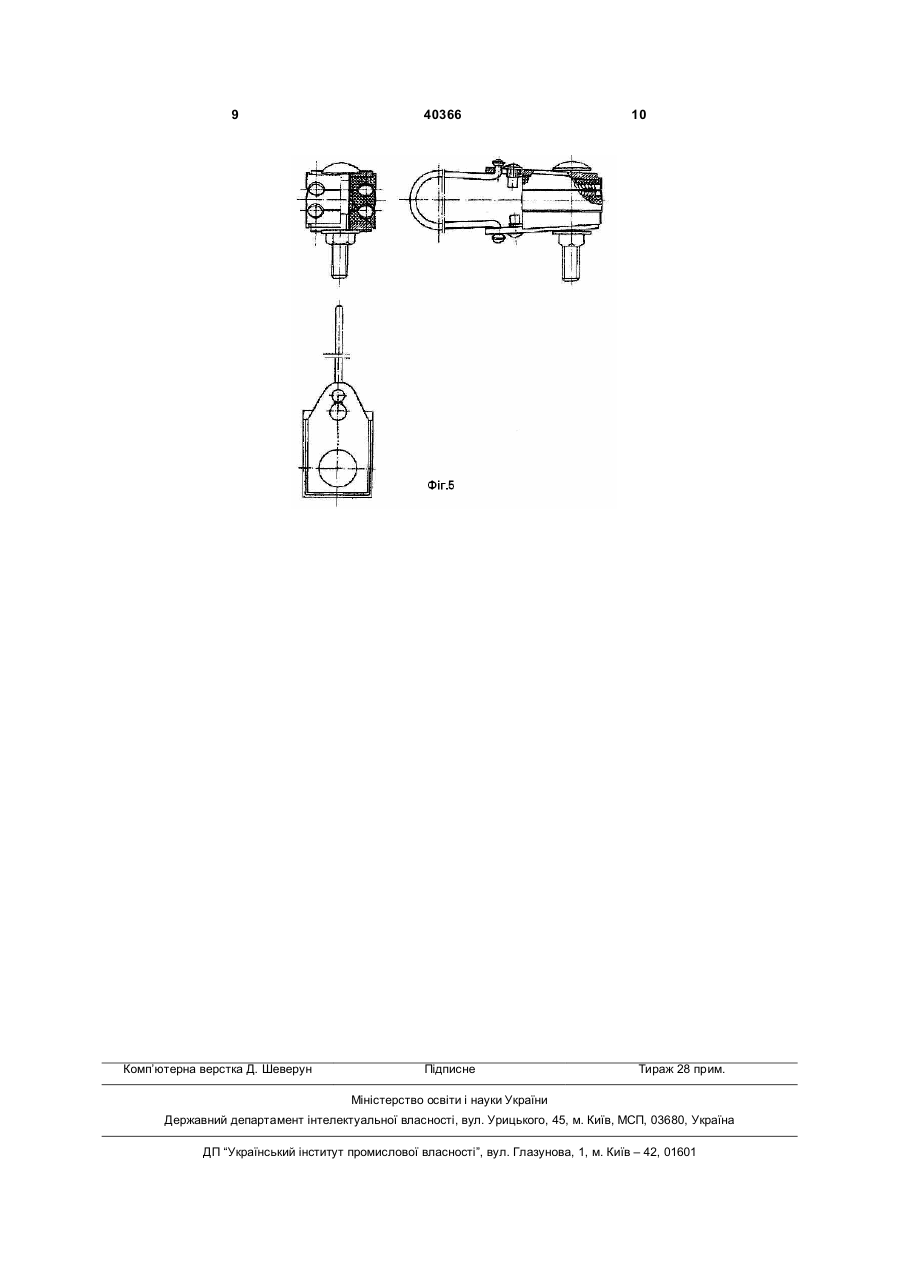

1. Натяжний затискач для ізольованого кабелю, який містить металевий корпус, клиноподібні пластмасові частини та вушко, який відрізняється тим, що одна з частин корпусу об'єднана із вушком у вигляді планки, в одному кінці якої виконано отвір для кріплення стискуючого болта або декількох болтів, а в другому кінці виконано отвір для навішування усього затискувача на певну опору або для фіксації усієї конструкції гвинтом, при цьому деталі, які фіксують кабель, мають клиноподібну форму і відповідні поздовжні на 3 вітрі, буде розгойдуватись і може нанести шкоду як кабелю так і монтажникові. Завданням запропонованої корисної моделі є підвищення надійності натяжного затискача для ізольованого повітряного кабелю. Вказане завдання досягається тим, що одна з частин корпусу об'єднана із провушиною у вигляді планки в одному кінці якої виконано отвір для кріплення стискуючого болта, або декількох болтів, а в другому кінці виконано отвір для навішування усього затискувача на певну опору, або для фіксації усієї конструкції гвинтом, при цьому деталі, які фіксують кабель, мають клиновидну форму і відповідні поздовжні направляючі жолоба для кріплення кабелю, а внутрішня частина корпусу, в яку вкладаються клиновидні частини, у зібраному стані, має форму усіченої піраміди, кути сходження якої, відповідають кутам сходження клиновидних частин зібраних разом, окрім того, кількість клиновидні частини та кількість направляючих жолобів в них визначається кількістю кабелів, які потрібно одночасно прокладати, також, частина корпусу, яка навішується на певну опору, може бути виконана у вигляді дротяної пружної дуги, вигнуті кінці якої фіксуються у відповідних отворах корпусу, окрім того, деталі, які фіксують кабель можуть бути або з полімеру, або з гуми, а їх форма може бути як клиновидною, так і прямокутною із відповідними прорізами. Відповідність критерію "новизна" натяжному затискачу для ізольованого кабелю забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано рішення, принципово нове по відношенню до натяжних затискачів для ізольованого кабелю, яке полягає у тому, що одна з частин корпусу об'єднана із провушиною у вигляді планки в одному кінці якої виконано отвір для кріплення стискуючого болта, або декількох болтів, а в другому кінці виконано отвір для навішування усього затискача на певну опору, або для фіксації усієї конструкції гвинтом, при цьому деталі, які фіксують кабель, мають клиновидну форму і відповідні поздовжні направляючі жолоба для кріплення кабелю, а внутрішня частина корпусу, в яку вкладаються клиновидні частини, у зібраному стані, має форму усіченої піраміди, кути сходження якої, відповідають кутам сходження клиновидних частин зібраних разом, окрім того, кількість клиновидні частини та кількість направляючих жолобів в них визначається кількістю кабелів, які потрібно одночасно прокладати, також, частина корпусу, яка навішується на певну опору, може бути виконана у вигляді дротяної пружної дуги, вигнуті кінці якої фіксуються у відповідних отворах корпусу, окрім того, деталі, які фіксують кабель можуть бути або з полімеру, або з гуми, а їх форма може бути як клиновидною, так і прямокутною із відповідними прорізами Тому, ознаки, що не зустрічаються ні в одному з аналогів "одна з частин корпусу об'єднана із провушиною у вигляді планки в одному кінці якої виконано отвір для кріплення стискуючого болта, або декількох болтів, а в другому кінці виконано отвір 40366 4 для навішування усього затискувача на певну опору, або для фіксації усієї конструкції гвинтом, при цьому деталі, які фіксують кабель, мають клиновидну форму і відповідні поздовжні направляючі жолоба для кріплення кабелю, а внутрішня частина корпусу, в яку вкладаються клиновидні частини, у зібраному стані, має форму усіченої піраміди, кути сходження якої, відповідають кутам сходження клиновидних частин зібраних разом, окрім того, кількість клиновидні частини та кількість направляючих жолобів в них визначається кількістю кабелів, які потрібно одночасно прокладати, також, частина корпусу, яка навішується на певну опору, може бути виконана у вигляді дротяної пружної дуги, вигнуті кінці якої фіксуються у відповідних отворах корпусу, окрім того, деталі, які фіксують кабель можуть бути або з полімеру, або з гуми, а їх форма може бути як клиновидною, так і прямокутною із відповідними прорізами" забезпечує заявленому об'єкту необхідний винахідницькій рівень. Промислове використання запропонованої корисної моделі не вимагає великих витрат, спеціальних матеріалів та технологій, його реалізація можлива на виробництвах України та за її межами. На Фіг.1 наведено схематичне зображення запропонованого натяжного затискача для ізольованого кабелю для провішування двох кабелів. На Фіг.2 наведено схематичне зображення запропонованого натяжного затискача для ізольованого кабелю для провішування чотирьох кабелів. На Фіг.3 наведено схематичне зображення запропонованого натяжного затискача для ізольованого кабелю для провішування кабелів великого діаметру із фіксацією кабелю за допомогою трьох стискуючих болтів. На Фіг.4 наведено схематичне зображення запропонованого натяжного затискача для ізольованого кабелю із частиною корпусу, яка навішується на певну опору з дротяної пружної дуги для фіксації двох кабелів. На Фіг.5 наведено схематичне зображення запропонованого натяжного затискача для ізольованого кабелю із частиною корпусу, яка навішується на певну опору з дротяної пружної дуги для фіксації чотирьох кабелів. Натяжний затискач для ізольованого кабелю містить частину корпусу (1), яка об'єднана із натяжною скобою у вигляді планки. В ній, з одного кінця виконано отвір (2) для кріплення стискуючого болта (3), або декількох болтів, а з другого кінця виконано отвір (4) для навішування усього затискача на певну опору, або для фіксації усієї конструкції гвинтом (7). Деталі (5), які фіксують кабель, мають клиновидну форму і відповідні поздовжні направляючі жолоба для кріплення кабелю. Внутрішня частина корпусу (6), в яку вкладаються клиновидні частини (5), у зібраному стані, має форму усіченої піраміди, кути сходження якої, відповідають кутам сходження клиновидних частин зібраних разом. Частина корпусу, яка навішується на певну опору, може бути виконана у вигляді дротяної пружної дуги (8), вигнуті кінці якої фіксуються у відповідних отворах корпусу (9). 5 Запропонований натяжний затискач для ізольованого кабелю працює наступним чином. У випадку кріплення двох кабелів, один кінець кожного з кабелів закріплюють клиновидними затискачами таким чином, щоб відповідні направляючі пази співпадали. Зібрані клиновидні затискачі з кабелем розміщуються в корпусі пристрою. При цьому вони, разом із кабелем, поздовжнім затисканням у напрямку звужування внутрішньої частини корпусу, жорстко фіксуються в ньому, залишивши вільну частину кабелю для підключення. Для більш надійної фіксації уся конструкція скріплюється стискуючим болтом (3). Зібрана конструкція, за допомогою отвору (4) навішується на певну опору. В разі використання кабелю великого діаметру, для підвищення надійності фіксації, уся конструкція фіксується додатковим гвинтом (7). У разі необхідності надання конструкції більшої вільності що до переміщень відносно опори, на якій вона кріпіться, замість фіксованої (об'єднаної з корпусом) натяжної скоби у вигляді планки використовується дротяна пружна дуга (8), вигнуті кінці якої фіксуються у відповідних отворах корпусу (9). У випадку кріплення чотирьох кабелів один кінець кожного з кабелів закріплюють клиновидним затискачем таким чином, щоб відповідні направляючі пази співпадали. Клиновидний затискач з кабелями розміщуються в корпусі пристрою. При цьому вони поздовжнім затисканням у напрямку звужування внутрішньої частини корпусу, жорстко фіксуються в ньому, залишивши вільну частину кабелів для підключення. Для більш недійної фіксації уся конструкція скріплюється стискуючим болтом (3). Зібрана конструкція, за допомогою отвору (4) навішується на певну опору. В разі використання кабелю великого діаметру, для підвищення надійності фіксації, уся конструкція фіксується додатковим гвинтом (7). У разі необхідності надання конструкції більшої вільності що до переміщень відносно опори, на якій вона кріпіться, замість фіксованої (об'єдна 40366 6 ної з корпусом) натяжної скоби у вигляді планки використовується дротяна пружна дуга (8), вигнуті кінці якої фіксуються у відповідних отворах корпусу (9). Таким чином, підвищення надійності натяжного затискача для ізольованого повітряного кабелю, досягається за рахунок того, що в ньому застосовані додаткові елементи для фіксації кабелю, а саме болти. За рахунок використання пружної дротяної дуги збільшується рухливість конструкції під час розгойдання кабелів на опорах, що також сприяє підвищенню надійності конструкції в цілому. Проста фіксація у затискувачі за допомогою форми та конструкції клиновидного затискача, також сприяє як спрощенню застосування затискувача, так і підвищенню його надійності. За рахунок наявності спеціальних направляючих пазів усувається ймовірність невірного збирання затискувача, що підвищує його надійність. Приклад виконання натяжного затискувача для ізольованого кабелю. Корпус пристрою виконано з листової сталі 3 із антикорозійним покриттям, яка витримує необхідні навантаження при натягування кабелю та під час експлуатації. Конструкція складається з корпусу, виконаного з боковими отворами для кріплення пружної дротяної дуги з сталевого дроту діаметром 5 мм з антикорозійним покриттям. Клиновидні затискувачі виконані з поліпропілену у відповідності з ГОСТ 26996. Для виготовлення пружної дротяної дуги може бути застосований дріт стальний ціліснотянутий 5Ст65Г діаметром 5,0 мм з гальванічним покриттям. Література: 1. Жиров М.С. Справочник молодого электромонтажника. - 2-е изд., перераб. И доп. - М.: Высшая шк. - 1983. - с. 25. 2. Молоснов Н.Ф., Ихтейман Ф.М., Боков Г.С. Электричество в личном подсобном хозяйстве: Справочник. - М.: Агропромиздат. - 1990. - с. 47. 3. Патент Російської федерації № 2233523 Натяжной зажим для изолированного воздушного кабеля / Т. Эсхо, Я. Харттунен. 2004. 7 40366 8 9 Комп’ютерна верстка Д. Шеверун 40366 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
