Пристрій для кріплення кабелю

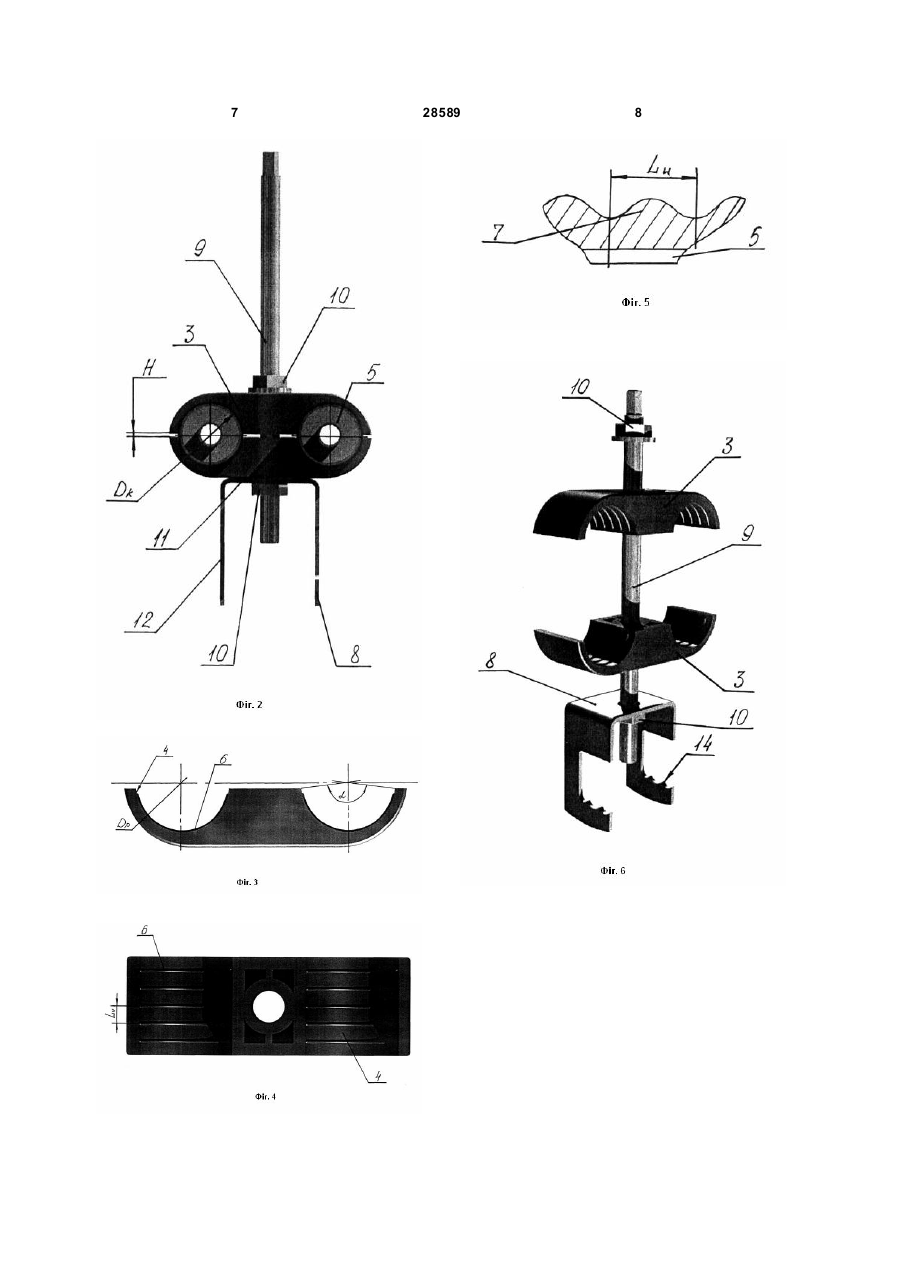

1. Пристрій для кріплення кабелю, який містить затискну частину та з'єдн увальний вузол, причому затискна частина виконана у вигляді двох симетричних скоб, кожну з яких обладнано пазами для укладання кабелю, які мають форму секторів циліндра, діаметр якого переважно співпадає з діаметром кабелю, а на поверхні пазів виконано утримуючі засоби, який відрізняється тим, що кут сектора циліндра паза для укладання кабелю менше 180°, при цьому в зібраному стані між крайніми кромками скоб утворено зазор, а утримуючі засоби виконані у вигляді кільцевих виступів, розташованих по довжині дуги сектора циліндра паза для укладання кабелю. 3 28589 використанні, але ненадійне при перекосі скоб, який виникає під дією власної ваги кабелю або під впливом дії зовнішніх зусиль на пристрій та, як наслідок, призводить до виходу кабелю з закріпленого стану. До того ж, пристрій для кріплення кабелю не містить спеціальних засобів для утримання кабелю від поздовжніх переміщень. За прототип прийнято пристрій для кріплення кабелю, який містить затискну частин у та з'єднувальний вузол. Затискна частина виконана у вигляді двох симетричних скоб. Кожна скоба обладнана пазами для укладання кабелю. Пази мають форму секторів циліндру, діаметр якого співпадає з діаметром кабелю. На поверхні пазів виконано утримуючі засоби. В зібраному стані внутрішні поверхні скоб стикаються між собою та жорстко фіксуються за допомогою металевих щік, які взаємодіють із зовнішньою поверхнею скоб. Утримуючі засоби виконано у вигляді невеличких зубців, розташованих у ша ховому порядку. Скоби виконано з пластику [каталог кабельних затискачів фірми FIMO (Італія), стор. 136, отриманий заявником в 2006 році, копія сторінки з каталогу з зображенням прототипу додається, електронна адреса фірми: www.fimo.it]. Застосування в конструкції металевих щік дозволяє жорстко зафіксувати кабелі в затискній частині. При цьому за рахунок форми і матеріалу, з якого виконані скоби, затискна частина має достатні параметри міцності для утримання кабелів великого діаметру та ваги. Наявність утримуючих засобів дозволяє зменшити подовжній зсув кабелю. Пристрій для кріплення кабелю дозволяє розміщувати на одному з'єднувальному вузлі невелику кількість затискних частин при необхідності розташування кабелів у два та більше ряди. Недоліком прототипу є те, що при надлишковому затисканні кабелю, яке можливе за рахунок пластичності матеріалу, з якого виконано скоби, може бути здеформована зовнішня оболонка кабелю. Деформація оболонки кабелю призводить до зміни геометричних розмірів кабелю і, як наслідок, до зміни його хвильового опору та погіршення проходження сигналу тощо. Також з'єднанні внутрішніх поверхонь скоб в стик та жорстке фіксування їх за допомогою металевих щік при перекосі кабелю призводить до врізання кромок пазів в поверхню кабелю, що також спричинює змінення його геометричних параметрів. Дія утримуючих засобів заснована на вдавлюванні зубців в поверхню кабелю, за рахунок чого утворюється зчеплення їх поверхні з поверхнею кабелю і запобігання зсуву кабелю в осьовому напрямку. Такий спосіб фіксації досить ненадійний за рахунок малої поверхні контакту зубців з кабелем, особливо при перекосі кабелю. Відсутність універсального засобу з'єднання пристрою для кріплення кабелю з металоконструкціями башт обмежує галузь його застосування та ускладнює монтаж кабелів, особливо на великій висоті. Особливо ці недоліки проявляються при затисканні високочастотних кабелів, зовнішні поверхня яких має увігнутості та впадини. 4 Для вирішення проблеми надійної фіксації кабелів на металоконструкціях башт базових станцій радіорелейного та мобільного зв'язку та інших споруда х при збереженні експлуатаційних параметрів цих кабелів винахідниками був розроблений та випробуваний новий пристрій для кріплення кабелю. В основу корисної моделі поставлена задача створення пристрою для кріплення кабелю, який би забезпечував надійність фіксації при одночасному уникненні надлишкового затиснення кабелю та компенсації його перекосу, швидке та надійне з'єднання з металоконструкціями та іншими спорудами, а також кріплення великої кількості кабелів в ряд при одночасному спрощенні конструкції та відповідному її здешевленню. Поставлена задача вирішується таким чином, що в пристрої для кріплення кабелю, який містить затискну частину та з'єдн увальний вузол, причому затискна частина виконана у вигляді двох симетричних скоб, кожну з яких обладнано пазами для укладання кабелю, які мають форму секторів циліндру, діаметр якого переважно співпадає з діаметром кабелю, а на поверхні пазів виконано утримуючі засоби, згідно з запропонованим технічним рішенням, кут сектору циліндру паза для укладання кабелю менше 180°, при цьому в зібраному стані між крайніми кромками скоб утворено зазор, а утримуючі засоби виконані у вигляді кільцевих виступів, розташованих по довжині дуги сектора циліндру паза для укладання кабелю. Кільцеві виступи розташовані один від одного на відстані, яка кратна відстані між увігнутостями на зовнішній поверхні кабелю. З'єднувальний вузол сполучений з засобом кріплення, який має П-подібну форму з горизонтальною та вертикальними полицями, причому на вертикальних полицях виконано вирізи з зубцями на одній із сторін. З'єднувальний вузол скріплює дві або більше затискні частини. В зібраному стані між центральними частинами скоб утворено зазор. При проведенні досліджень винахідниками з'ясовано, що виконання куту сектору циліндру паза для укладання кабелю менше 180° в зібраному стані в пристрої для кріплення кабелю призводить до утворення зазору між крайніми кромками скоб затискної частини. Зазор дозволяє уникнути надмірного стиснення кабелю поверхнею паза в процесі затягування затискної частини або при перекосі кабелю під власною вагою чи під впливом зовнішніх факторів, що запобігає зміні геометричних розмірів перерізу кабелю та, як наслідок, призводить до збереження його хвильового опору та робочих параметрів. При цьому виконання утримуючи х засобів у вигляді кільцевих виступів дозволяє чітко зафіксувати кабель у затискній частині за рахунок збільшення площини контакту утримуючи х засобів з зовнішньою поверхнею кабелю. Розташування кільцевих виступів один від одного на відстані, кратній відстані між увігн утостями на зовнішній поверхні кабелю, 5 28589 призводить до суттєвого підвищення надійності фіксації кабелю за рахунок збільшення сили тертя шляхом утворення зчеплення поверхні кільцевих виступів з поверхнею увігнутостей на поверхні кабелю. Це особливо актуально при закріпленні додаткових кабелів до раніше змонтованих, що можливо без застосування додатково інших засобів для кріплення та утримання кабелю. Сполучення з'єднувального вузла із засобом кріплення та виконання засобу кріплення Пподібної форми з горизонтальною та вертикальними полицями, в якому вертикальні полиці мають вирізи на одній зі сторін дозволяє швидко та надійно прикріпити пристрій до конструктивних елементів відповідних металоконструкції. Забезпечення надійного затискання кабелю при забезпеченні певної компенсації його перекосу дозволяє скріплювати дві або більше затискні частини за допомогою одного з'єднувального вузла, що зменшує кількість складових елементів при необхідності затиснення великої кількості кабелів в ряд та призводить до спрощення конструкції пристрою, зменшення його вартості та ваги, а також до більш зручного монтажу пристрою на металоконструкціях. Сутність запропонованого технічного рішення пояснюється кресленням, де зображено: Фіг.1 - загальний вид пристрою для кріплення кабелю в зібраному (робочому) стані; Фіг.2 - вид спереду пристрою для кріплення кабелю; Фіг.3 - вид спереду скоби затискної частини; Фіг.4 - вид звер ху скоби затискної частини; Фіг.5 - вид подовжнього перерізу кабелю; Фіг.6 - загальний вид пристрою для кріплення кабелю в розібраному стані. Пристрій для кріплення кабелю містить затискну частину 1, та з'єднувальний вузол 2. Затискна частина 1 включає дві скоби 3, які виконані симетричними. В скобах 3 утворено пази 4 для укладання кабелю 5. Пази 4 мають форму секторів циліндру, діаметр якого Dp переважно співпадає з діаметром Dk кабелю 5. Кут a сектору циліндру паза 4 менше 180°. На поверхні пазів 4 виконано утримуючі засоби, які мають форму кільцевих виступів 6. Кільцеві виступи 6 розташовані по довжині дуги сектора циліндру паза 4. Відстань Lv між кільцевими виступами 6 кратна відстані Lu між увігнутостями 7 на зовнішній поверхні кабелю. З'єднувальний вузол 2 сполучений з засобом кріплення 8 та включає різьбовий стрижень 9 та кріпильні деталі 10 на його кінцях. Засіб кріплення 8 має П-подібну форму з горизонтальною 11 та вертикальними 12 полицями. На вертикальних полицях 12 виконано вирізи 13. На горизонтальній стороні вирізів 13 розташовані зубці 14. Пристрій для кріплення кабелю використовують наступним чином. З'єднувальний вузол 2 з засобом кріплення 8 зчіплюють з елементом металоконструкції або іншої споруди, до якої потрібно прикріпити кабель 5, за допомогою зубців 14. Далі на різьбовому стрижені 9 розташовують скобу 3. В пазах 4 6 розташовують кабелі 5, після чого на різьбовий стрижень 9 надівають другу скобу 3 та притискають її до першої скоби 3 за допомогою кріпильних деталей 10. Притискання виконують до контакту центральних частин внутрішніх поверхонь скоб 3 між собою. При цьому між крайніми кромками скоб 3 утворюється зазор Н, а кільцеві виступи 6 розташовуються в уві гнутостях 7. Таким чином, кабелі 5 фіксуються в затискній частині 1, причому під дією поверхні кабелю 5 на поверхню пазів 4 зазор Н збільшується, що запобігає надмірному стисненню кабелю 5 та зміні його електричних параметрів. При виникненні перекосу кабелю 5 в будь-якому напрямку зазор Н змінює свій розмір, що дозволяє уникнути врізання кромок пазів 4 у поверхню кабелю 5. При дії сили, яка спрямована по осі кабелю 5, поверхні кільцевих виступів 6 входять у зачеплення з поверхнями увігнутостей 7 та запобігають зсуву кабелю 5. При необхідності після розташування однієї затискної частини 1 на з'єднувальному вузлі 2 на ньому розташовують потрібну кількість затискних частин 1 таким чином, що зовнішні поверхні їх скоб стикаються. Після чого виконують затиснення набраної кількості затискних частин 2 за допомогою кріпильних деталей 10. Таким чином, досягається кріплення кабелів у декілька рядів при спрощенні конструкції пристрою та зручності його монтажу. 7 28589 8
