Тренажер для удосконалення майстерності стрільців у швидкісних стрілецьких вправах

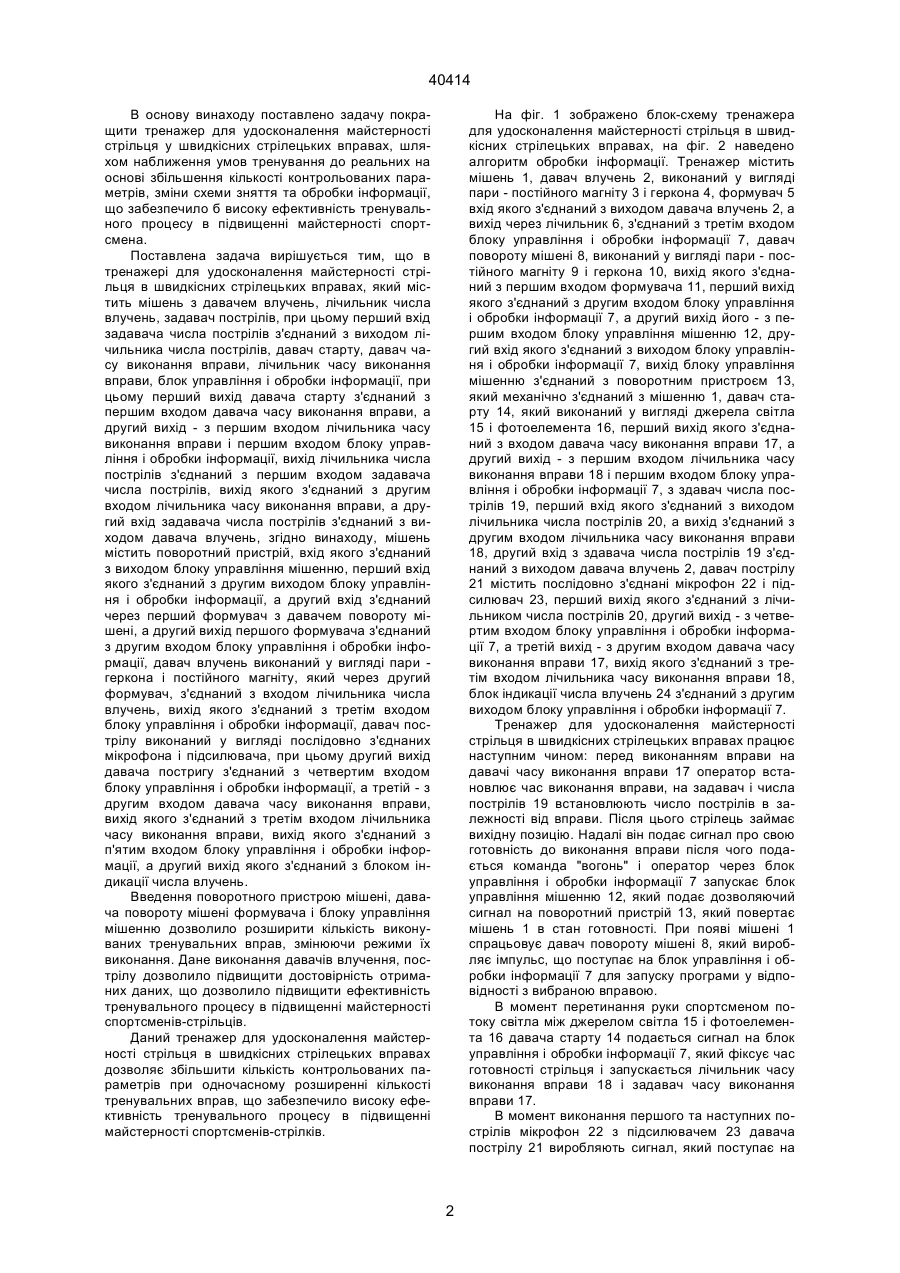

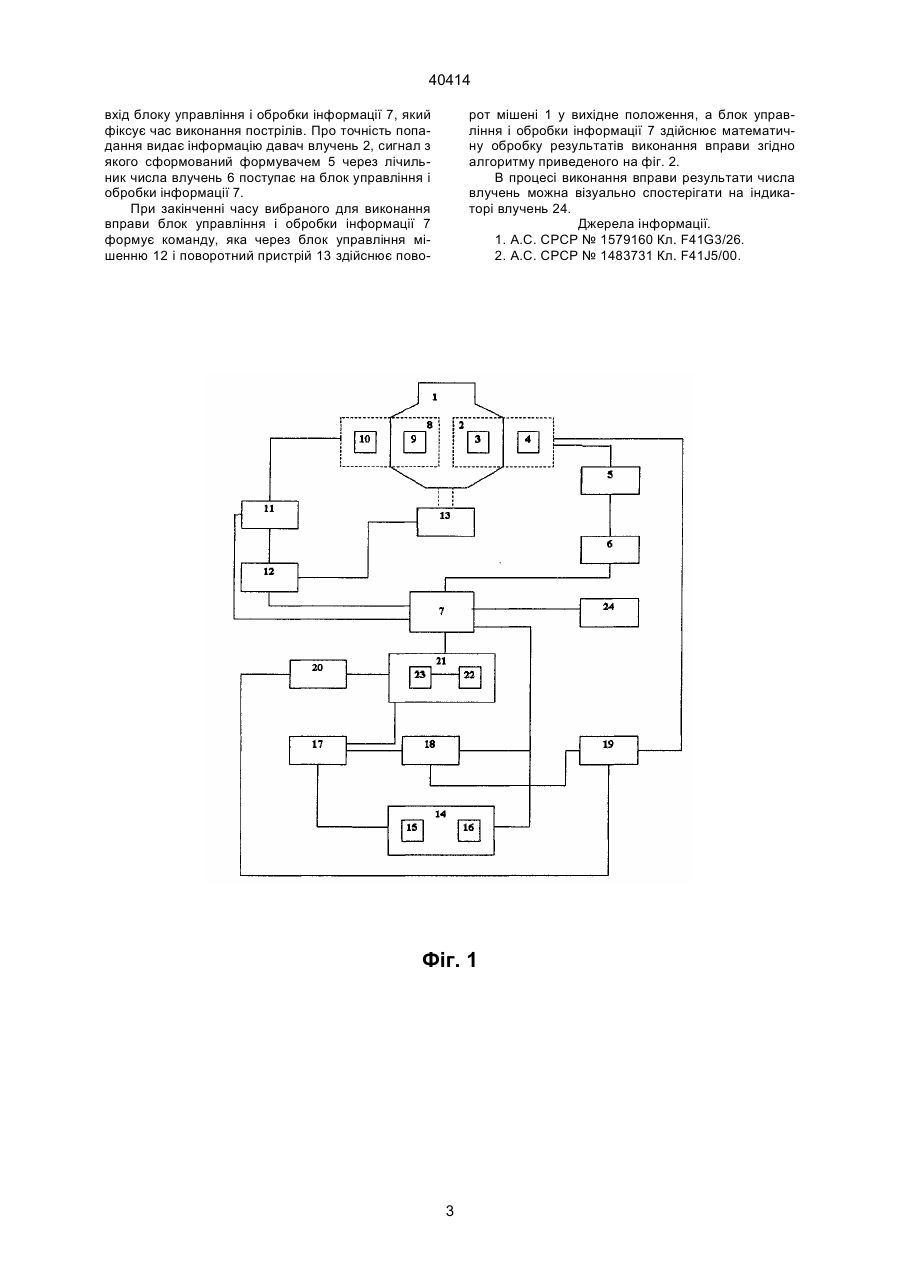

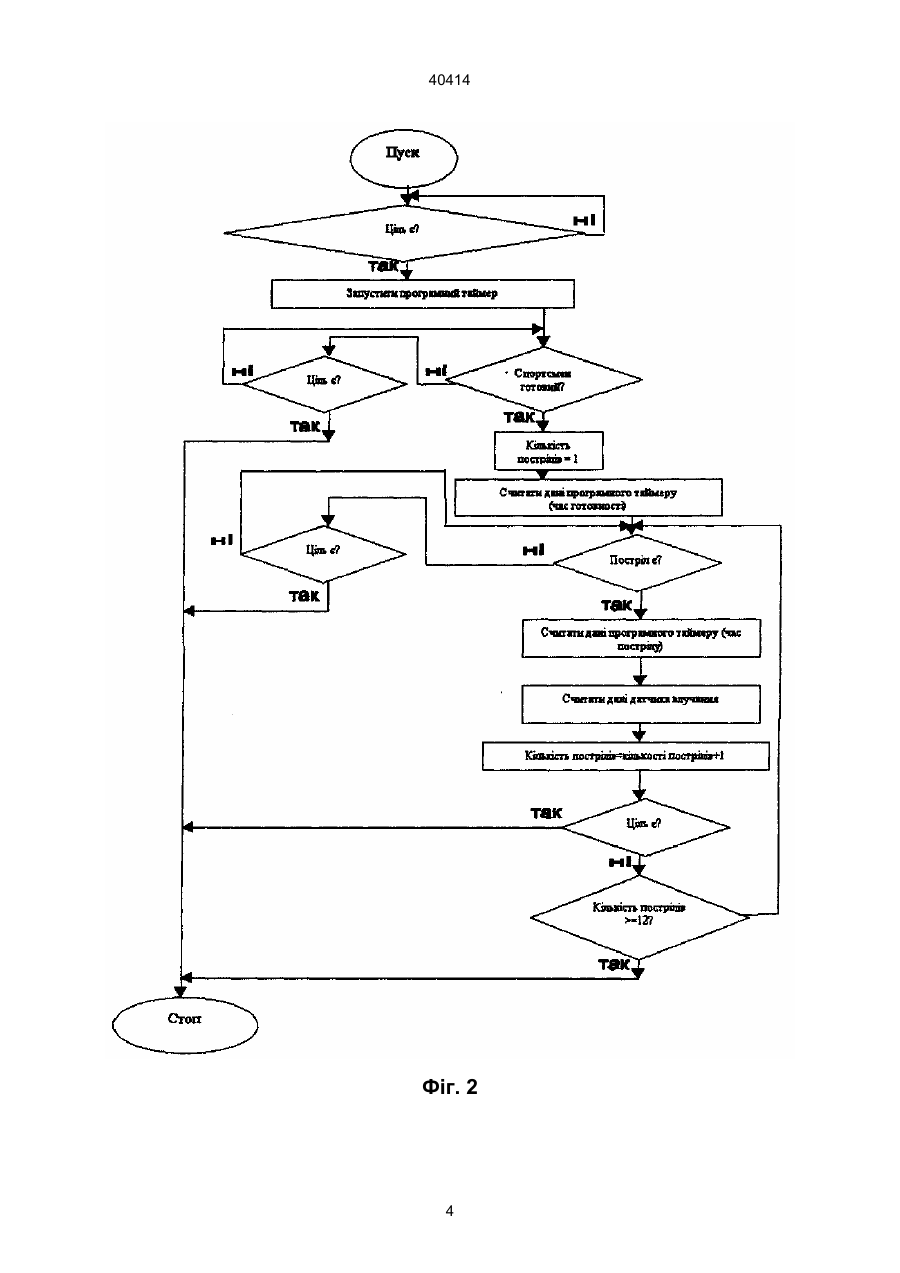

Тренажер для удосконалення майстерності стрільця в швидкісних стрілецьких вправах, який містить мішень з давачем влучень, лічильник числа влучень, задавач числа пострілів, при цьому перший вхід задавача числа пострілів з'єднаний з виходом лічильника числа пострілів, давач старту, давач часу виконання вправи, лічильник часу виконання вправи, блок управління і обробки інформації, при цьому перший вихід давача старту з'єднаний з першим входом давача часу виконання вправи, а другий вихід - з першим входом лічильника часу виконання вправи і першим входом блока; управління і обробки інформації, вихід лічильника числа пострілів з'єднаний з першим входом A (54) ТРЕНАЖЕР ДЛЯ УДОСКОНАЛЕННЯ МАЙСТЕРНОСТІ СТРІЛЬЦІВ У ШВИДКІСНИХ СТРІЛЕЦЬКИХ ВПРАВАХ 40414 В основу винаходу поставлено задачу покращити тренажер для удосконалення майстерності стрільця у швидкісних стрілецьких вправах, шляхом наближення умов тренування до реальних на основі збільшення кількості контрольованих параметрів, зміни схеми зняття та обробки інформації, що забезпечило б високу ефективність тренувального процесу в підвищенні майстерності спортсмена. Поставлена задача вирішується тим, що в тренажері для удосконалення майстерності стрільця в швидкісних стрілецьких вправах, який містить мішень з давачем влучень, лічильник числа влучень, задавач пострілів, при цьому перший вхід задавача числа пострілів з'єднаний з виходом лічильника числа пострілів, давач старту, давач часу виконання вправи, лічильник часу виконання вправи, блок управління і обробки інформації, при цьому перший вихід давача старту з'єднаний з першим входом давача часу виконання вправи, а другий вихід - з першим входом лічильника часу виконання вправи і першим входом блоку управління і обробки інформації, вихід лічильника числа пострілів з'єднаний з першим входом задавача числа пострілів, вихід якого з'єднаний з другим входом лічильника часу виконання вправи, а другий вхід задавача числа пострілів з'єднаний з виходом давача влучень, згідно винаходу, мішень містить поворотний пристрій, вхід якого з'єднаний з виходом блоку управління мішенню, перший вхід якого з'єднаний з другим виходом блоку управління і обробки інформації, а другий вхід з'єднаний через перший формувач з давачем повороту мішені, а другий вихід першого формувача з'єднаний з другим входом блоку управління і обробки інформації, давач влучень виконаний у вигляді пари геркона і постійного магніту, який через другий формувач, з'єднаний з входом лічильника числа влучень, вихід якого з'єднаний з третім входом блоку управління і обробки інформації, давач пострілу виконаний у вигляді послідовно з'єднаних мікрофона і підсилювача, при цьому другий вихід давача постригу з'єднаний з четвертим входом блоку управління і обробки інформації, а третій - з другим входом давача часу виконання вправи, вихід якого з'єднаний з третім входом лічильника часу виконання вправи, вихід якого з'єднаний з п'ятим входом блоку управління і обробки інформації, а другий вихід якого з'єднаний з блоком індикації числа влучень. Введення поворотного пристрою мішені, давача повороту мішені формувача і блоку управління мішенню дозволило розширити кількість виконуваних тренувальних вправ, змінюючи режими їх виконання. Дане виконання давачів влучення, пострілу дозволило підвищити достовірність отриманих даних, що дозволило підвищити ефективність тренувального процесу в підвищенні майстерності спортсменів-стрільців. Даний тренажер для удосконалення майстерності стрільця в швидкісних стрілецьких вправах дозволяє збільшити кількість контрольованих параметрів при одночасному розширенні кількості тренувальних вправ, що забезпечило високу ефективність тренувального процесу в підвищенні майстерності спортсменів-стрілків. На фіг. 1 зображено блок-схему тренажера для удосконалення майстерності стрільця в швидкісних стрілецьких вправах, на фіг. 2 наведено алгоритм обробки інформації. Тренажер містить мішень 1, давач влучень 2, виконаний у вигляді пари - постійного магніту 3 і геркона 4, формувач 5 вхід якого з'єднаний з виходом давача влучень 2, а вихід через лічильник 6, з'єднаний з третім входом блоку управління і обробки інформації 7, давач повороту мішені 8, виконаний у вигляді пари - постійного магніту 9 і геркона 10, вихід якого з'єднаний з першим входом формувача 11, перший вихід якого з'єднаний з другим входом блоку управління і обробки інформації 7, а другий вихід його - з першим входом блоку управління мішенню 12, другийвхід якого з'єднаний з виходом блоку управління і обробки інформації 7, вихід блоку управління мішенню з'єднаний з поворотним пристроєм 13, який механічно з'єднаний з мішенню 1, давач старту 14, який виконаний у вигляді джерела світла 15 і фотоелемента 16, перший вихід якого з'єднаний з входом давача часу виконання вправи 17, а другий вихід - з першим входом лічильника часу виконання вправи 18 і першим входом блоку управління і обробки інформації 7, з здавач числа пострілів 19, перший вхід якого з'єднаний з виходом лічильника числа пострілів 20, а вихід з'єднаний з другим входом лічильника часу виконання вправи 18, другий вхід з здавача числа пострілів 19 з'єднаний з виходом давача влучень 2, давач пострілу 21 містить послідовно з'єднані мікрофон 22 і підсилювач 23, перший вихід якого з'єднаний з лічильником числа пострілів 20, другий вихід - з четвертим входом блоку управління і обробки інформації 7, а третій вихід - з другим входом давача часу виконання вправи 17, вихід якого з'єднаний з третім входом лічильника часу виконання вправи 18, блок індикації числа влучень 24 з'єднаний з другим виходом блоку управління і обробки інформації 7. Тренажер для удосконалення майстерності стрільця в швидкісних стрілецьких вправах працює наступним чином: перед виконанням вправи на давачі часу виконання вправи 17 оператор встановлює час виконання вправи, на задавач і числа пострілів 19 встановлюють число пострілів в залежності від вправи. Після цього стрілець займає вихідну позицію. Надалі він подає сигнал про свою готовність до виконання вправи після чого подається команда "вогонь" і оператор через блок управління і обробки інформації 7 запускає блок управління мішенню 12, який подає дозволяючий сигнал на поворотний пристрій 13, який повертає мішень 1 в стан готовності. При появі мішені 1 спрацьовує давач повороту мішені 8, який виробляє імпульс, що поступає на блок управління і обробки інформації 7 для запуску програми у відповідності з вибраною вправою. В момент перетинання руки спортсменом потоку світла між джерелом світла 15 і фотоелемента 16 давача старту 14 подається сигнал на блок управління і обробки інформації 7, який фіксує час готовності стрільця і запускається лічильник часу виконання вправи 18 і задавач часу виконання вправи 17. В момент виконання першого та наступних пострілів мікрофон 22 з підсилювачем 23 давача пострілу 21 виробляють сигнал, який поступає на 2 40414 вхід блоку управління і обробки інформації 7, який фіксує час виконання пострілів. Про точність попадання видає інформацію давач влучень 2, сигнал з якого сформований формувачем 5 через лічильник числа влучень 6 поступає на блок управління і обробки інформації 7. При закінченні часу вибраного для виконання вправи блок управління і обробки інформації 7 формує команду, яка через блок управління мішенню 12 і поворотний пристрій 13 здійснює пово рот мішені 1 у вихідне положення, а блок управління і обробки інформації 7 здійснює математичну обробку результатів виконання вправи згідно алгоритму приведеного на фіг. 2. В процесі виконання вправи результати числа влучень можна візуально спостерігати на індикаторі влучень 24. Джерела інформації. 1. А.С. СРСР № 1579160 Кл. F41G3/26. 2. А.С. СРСР № 1483731 Кл. F41J5/00. Фіг. 1 3 40414 Фіг. 2 4 40414 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
